内燃机活塞连杆组件结构三维数模

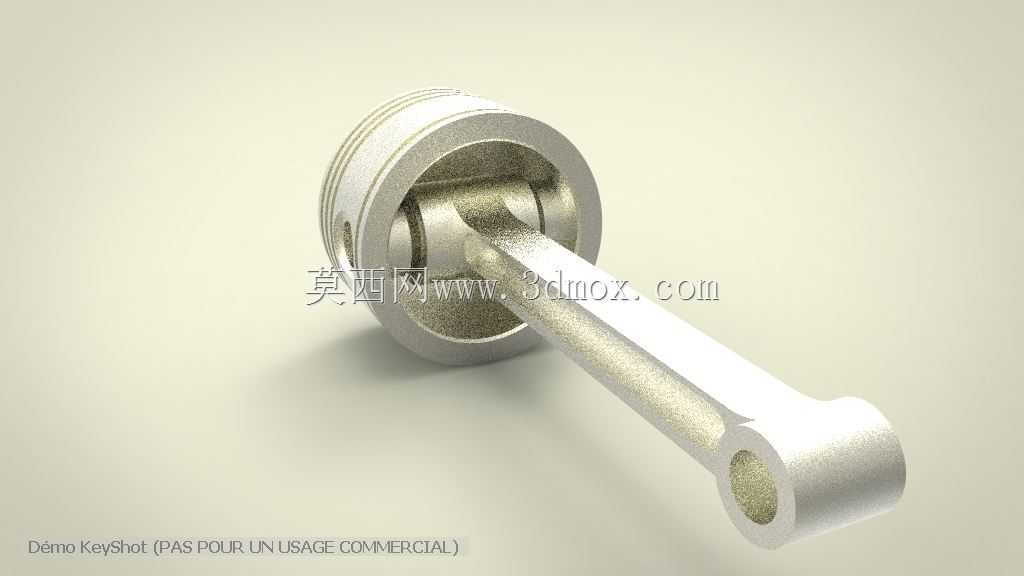

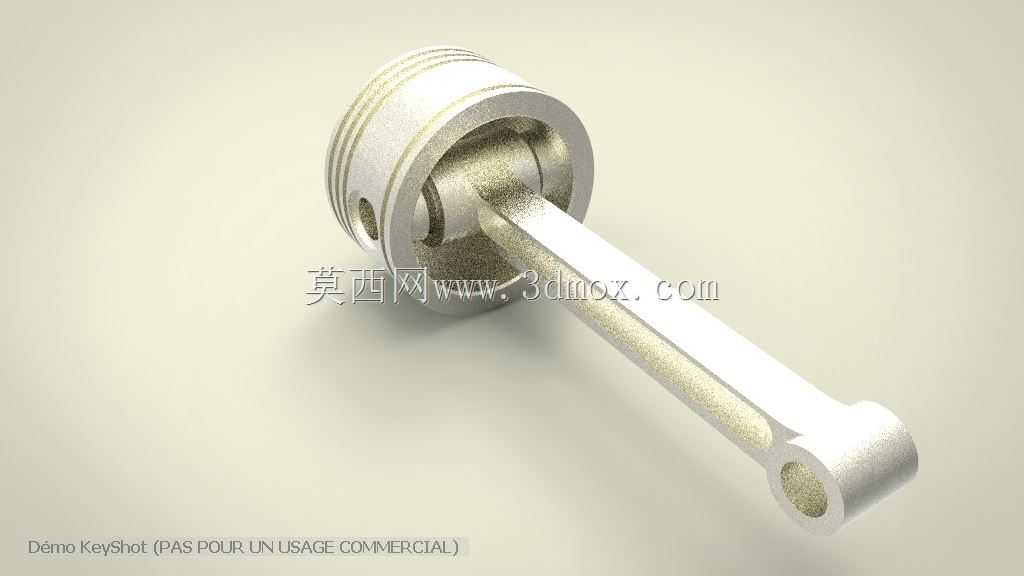

这套活塞连杆组件的三维结构，完整还原了内燃机核心往复运动部件的装配关系，在车用汽油机、小型通用动力机械、农用动力设备的动力舱内，该组件承担着将燃烧室内燃气爆发压力转化为曲轴旋转扭矩的核心作用，是动力输出路径上无法替代的关键传力单元。从结构设计逻辑来看，活塞头部预留了三道环槽的安装位置，分别对应气环与油环的装配边界，气环负责密封燃烧室高压燃气，避免做功行程的气体下窜到曲轴箱，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室参与燃烧，活塞裙部的型线设计考虑了热态膨胀后的配合间隙，避免冷态敲缸、热态拉缸的工况问题。连杆部分采用了工字形截面的杆身设计，在保证足够抗弯、抗扭刚度的前提下，尽可能降低往复运动的惯量，小头端通过活塞销与活塞内腔的销座连接，销座位置的加强筋结构分散了燃气压力带来的局部应力，避免销座开裂失效，大头端为剖分式结构，配套轴瓦安装位，用于和曲轴的连杆轴颈配合，剖分面的定位结构保证了装配时的同轴度要求，避免连杆轴颈偏磨。从安装边界来看，活塞的外径尺寸匹配对应排量的气缸内壁直径，装配后活塞顶面与气缸盖、气缸壁共同围成燃烧室的可变容积，连杆的中心距决定了曲轴的回转半径适配范围，直接影响发动机的行程参数与压缩比设定，组件整体的往复运动质量需要严格控制在设计公差范围内，否则会导致发动机运转时的一阶、二阶振动超标，影响整机NVH表现。在实际工程应用中，该类组件的建模需要重点关注各配合面的尺寸公差、形位公差标注逻辑，比如活塞销孔的同轴度、连杆大小头孔的平行度，这些参数直接决定了组件装配后的运转可靠性，建模时还原的装配间隙也需要和实际工况的热膨胀量匹配，比如活塞与气缸壁的冷态间隙、活塞销与销座的配合间隙，都需要结合材料的热膨胀系数计算确定，铝合金活塞的膨胀系数远高于钢制气缸套，设计时会在裙部预置椭圆型线补偿热变形，保证热态下裙部与缸壁的均匀接触。
