带侧装法兰耳座的金属液压阀块基体

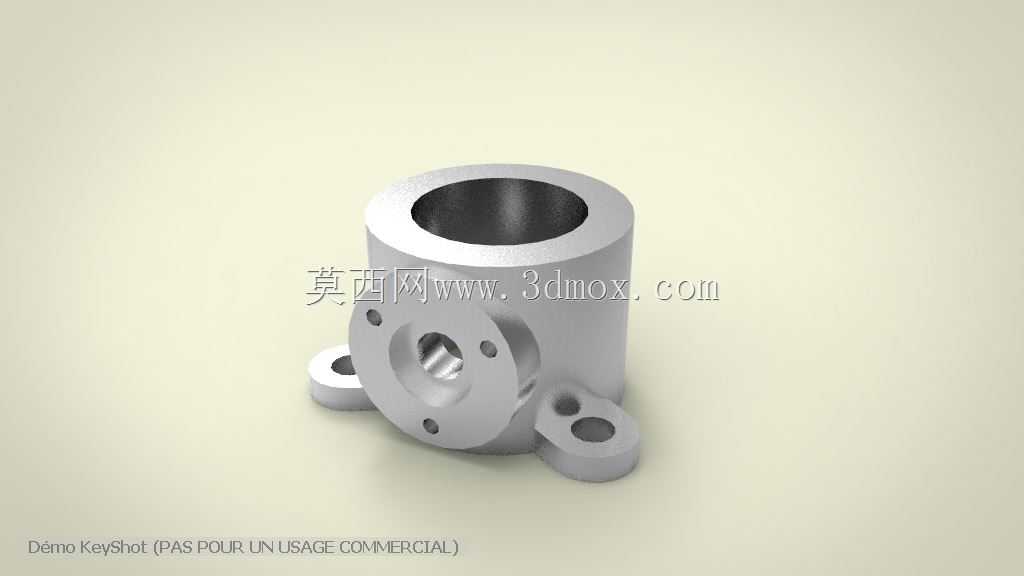

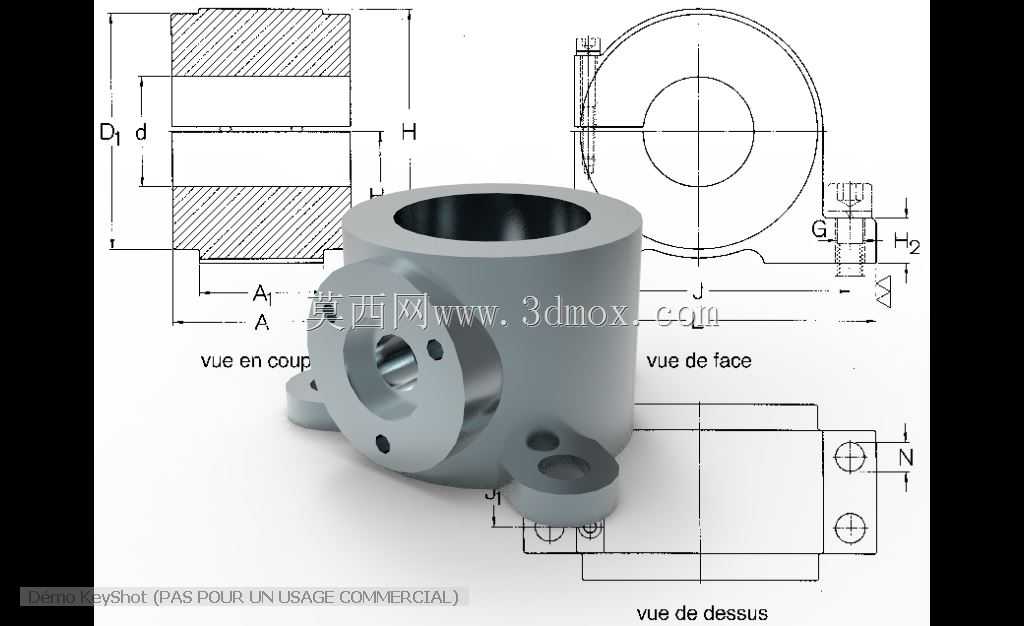

该零件作为液压系统中集成式阀组的核心基体，主要应用在中小流量液压站、小型工程机械液压控制回路、机床液压夹紧单元等场景中，承担油路连通、阀件安装固定、压力容腔承载的核心作用。主体采用圆柱形中空结构，中心大直径通孔作为主油路通腔，内壁加工精度需满足高压油液通过时的密封要求，可直接连通进回油主通路，减少外接管路的接头数量，降低系统泄漏风险。侧面伸出的带孔法兰面用于安装板式液压阀，法兰面上的四个均布小孔为阀件安装定位孔，中心的阶梯孔为阀件与主油路的连通油口，加工时需保证法兰端面与中心主腔的垂直度，避免阀件安装后出现密封面压合不均导致的渗油问题。底部延伸出的两个带通孔耳座为整个阀块的安装固定结构，耳座孔的中心距需匹配安装基座的预留孔位，安装时可通过螺栓穿过耳座孔将整个阀组固定在设备机架或者液压站阀组安装板上，耳座与主体圆柱的衔接处做了圆弧过渡处理，避免应力集中导致受液压脉动冲击时出现根部断裂的问题。设计过程中优先考虑了油路的最短连通原则，将主油腔居中布置，侧装阀的油道直接垂直连通主腔，无需加工斜向油道，降低了深孔加工的难度，同时减少了油道弯折带来的压力损失。安装边界上，主体圆柱外径需预留足够的扳手空间，方便侧方法兰阀件安装时的螺栓紧固操作，耳座的下表面需保证平面度，确保安装后阀块整体无倾斜，避免外接管路出现别劲应力。零件整体采用金属材质加工，表面做哑光氧化处理，既可以提升防锈能力，也能避免车间环境下的油污附着后难以清理的问题，主腔内壁的粗糙度需控制在合理范围，减少高压油液长期冲刷带来的内壁磨损，延长阀块的整体使用寿命。
