离合器变速器壳体结构三维设计作品

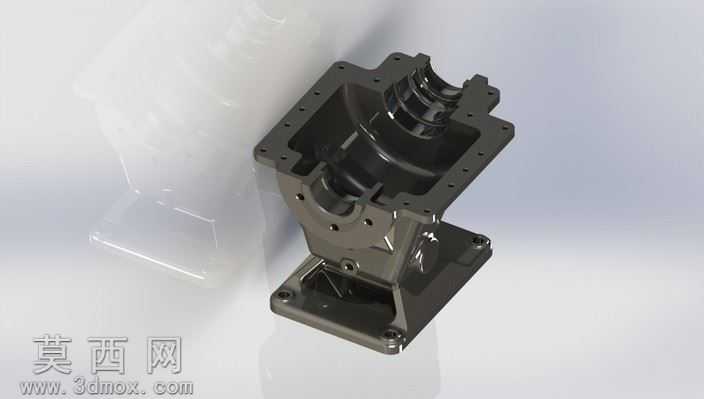

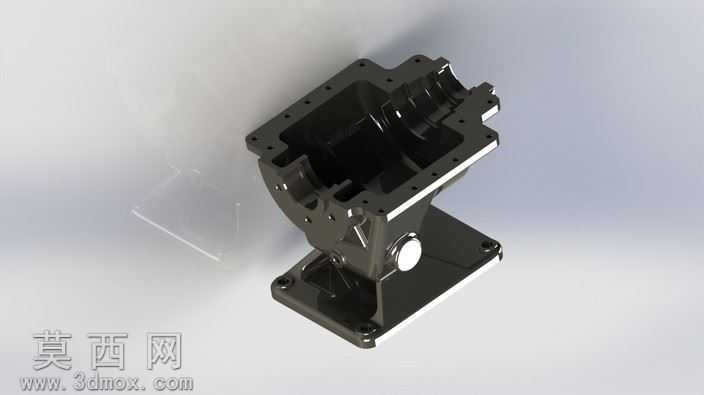

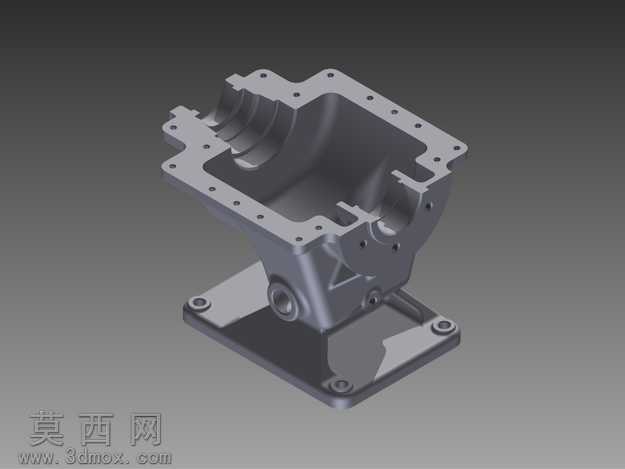

本作品为离合器变速器的壳体部件三维建模成果，建模过程围绕变速器壳体的实际功能需求展开，首先基于变速器传动组件的装配空间要求，完成壳体内部型腔的轮廓构建，精准预留出齿轮轴系安装、离合器组件布置的对应空间，确保内部各传动部件装配后无运动干涉。建模阶段严格遵循机械加工工艺要求，对壳体的分型面、安装法兰边进行精细化处理，法兰边上的连接螺栓孔采用阵列特征完成排布，孔位间距、孔径尺寸均匹配通用紧固件的安装标准，同时对壳体底部的安装支座做了加强筋结构设计，提升壳体整体的结构刚性，降低设备运行过程中的振动形变。材质渲染环节选用压铸铝合金的材质参数，还原壳体表面的哑光金属质感，对安装配合面做了精加工面的质感区分，清晰呈现出毛坯面与机加工面的视觉差异，便于直观区分不同加工区域的工艺要求。结构设计上充分考虑壳体的密封性能，在上下壳体结合面处预留了密封胶槽的安装结构，侧面的轴承安装孔位做了同轴度约束的特征设计，保证轴系安装后的回转精度，同时在壳体侧壁预留了油道、放油孔、注油孔的对应结构，满足变速器运行过程中的润滑需求。整体建模过程采用参数化设计逻辑，各特征之间保留完整的参数关联，便于后续根据不同的传动参数调整壳体尺寸，适配不同规格的离合器与变速器传动组件，模型的细节还原度覆盖了从安装定位凸台、减重空腔到工艺倒角的全部结构，能够直接用于后续的工程图导出、装配模拟以及有限元结构分析环节，为离合器变速器的实物生产提供精准的三维数据支撑。
