小型手持式木工开槽加工设备结构

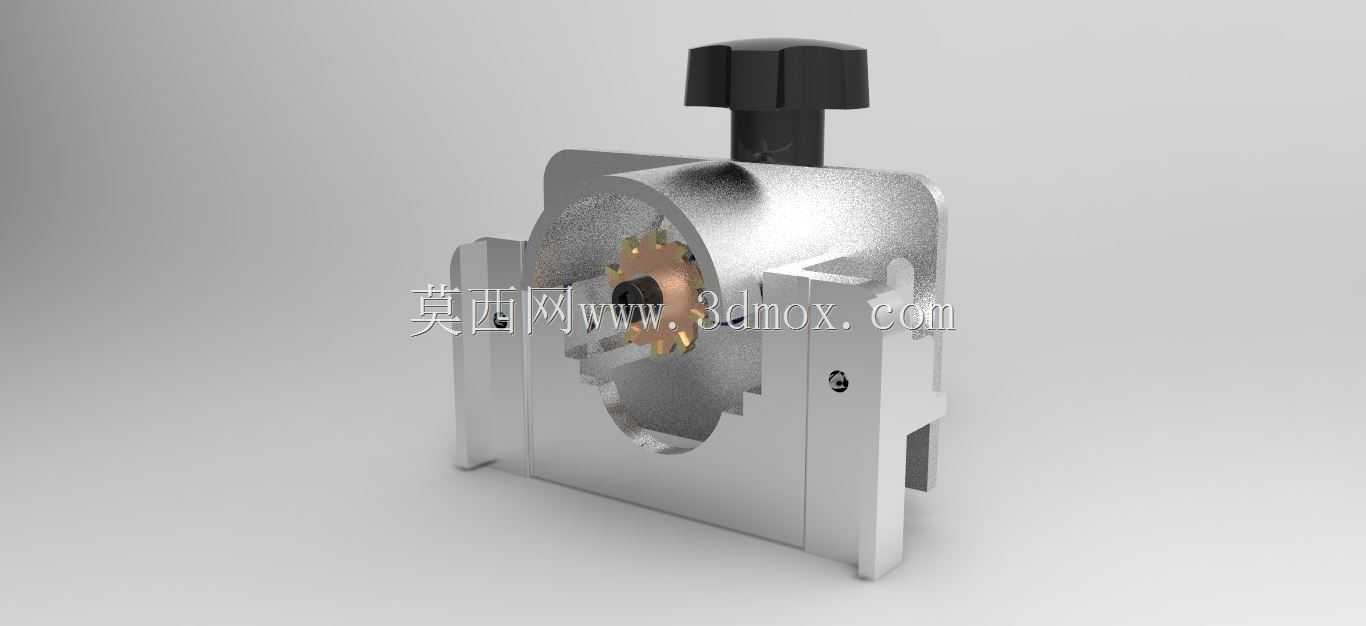

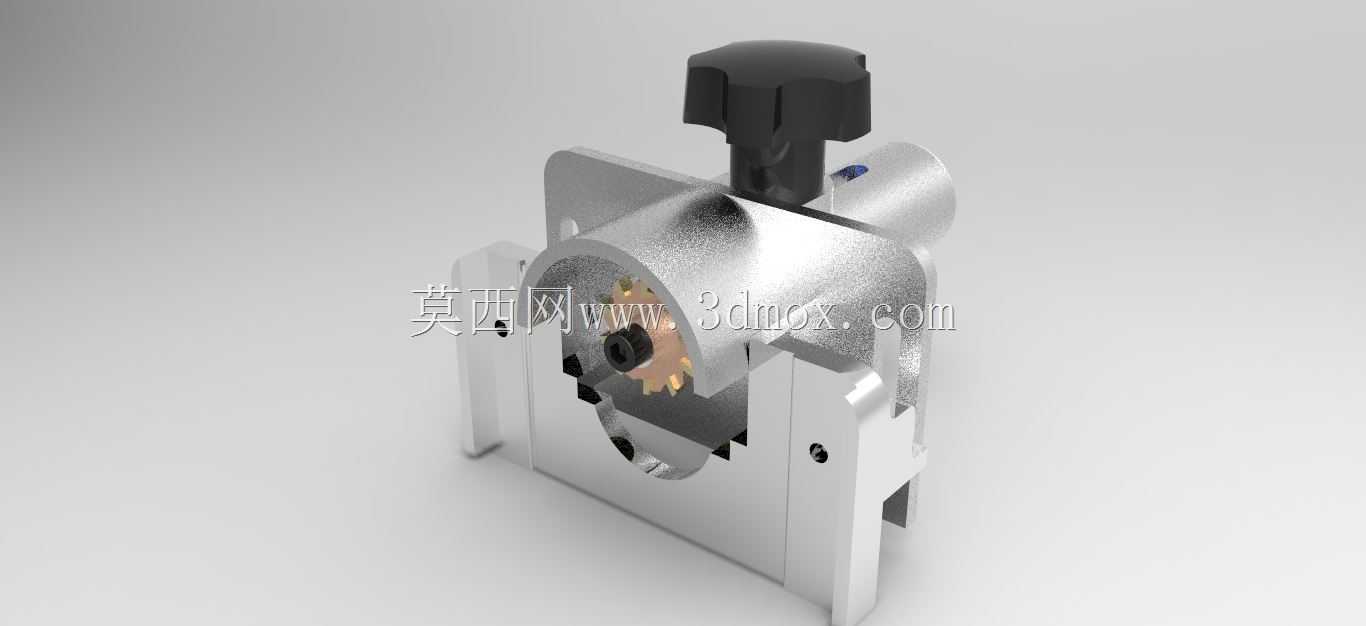

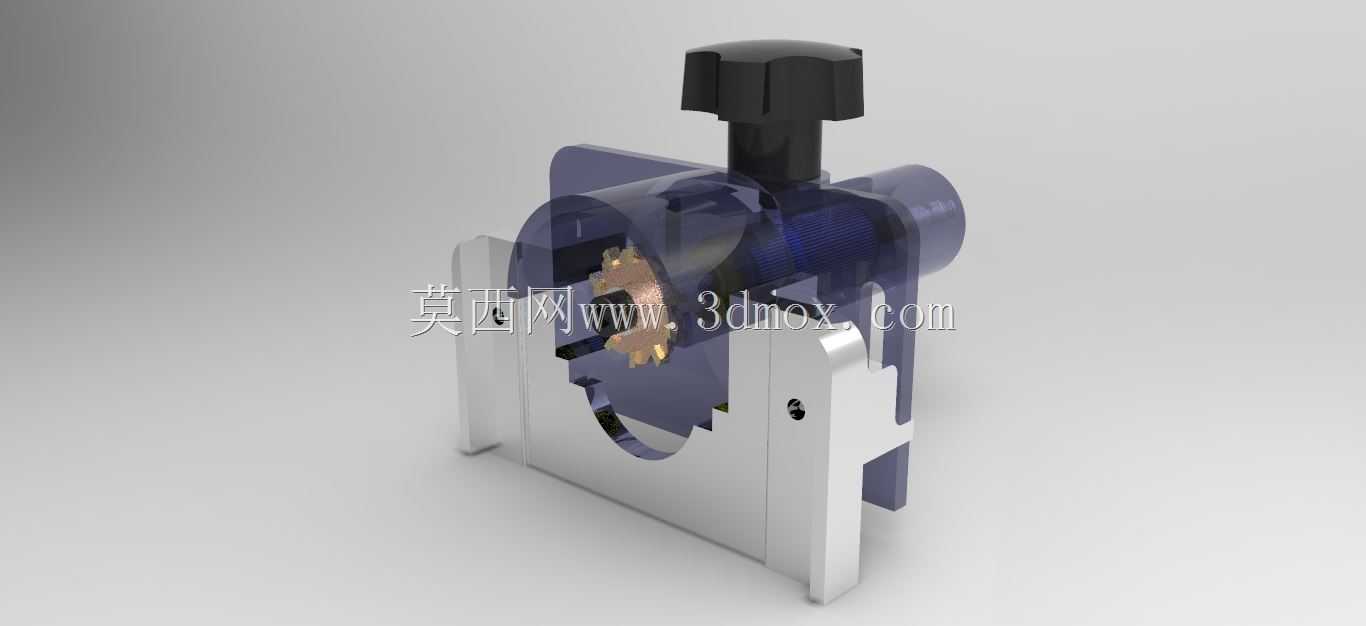

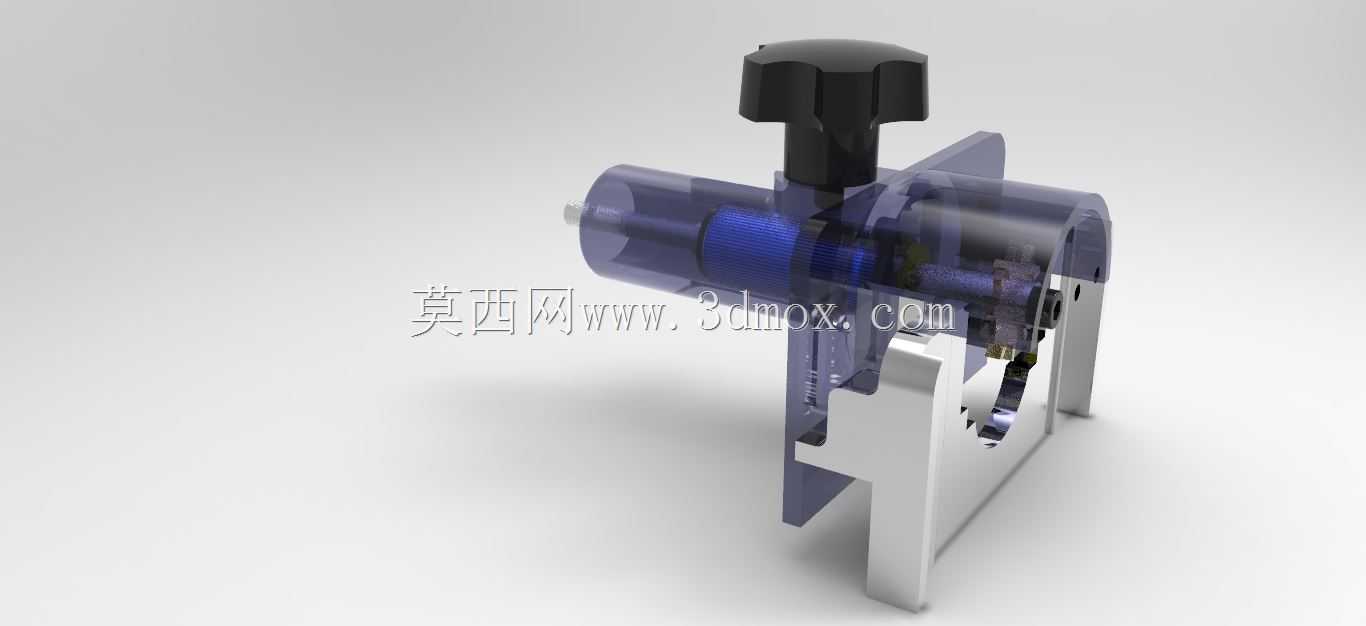

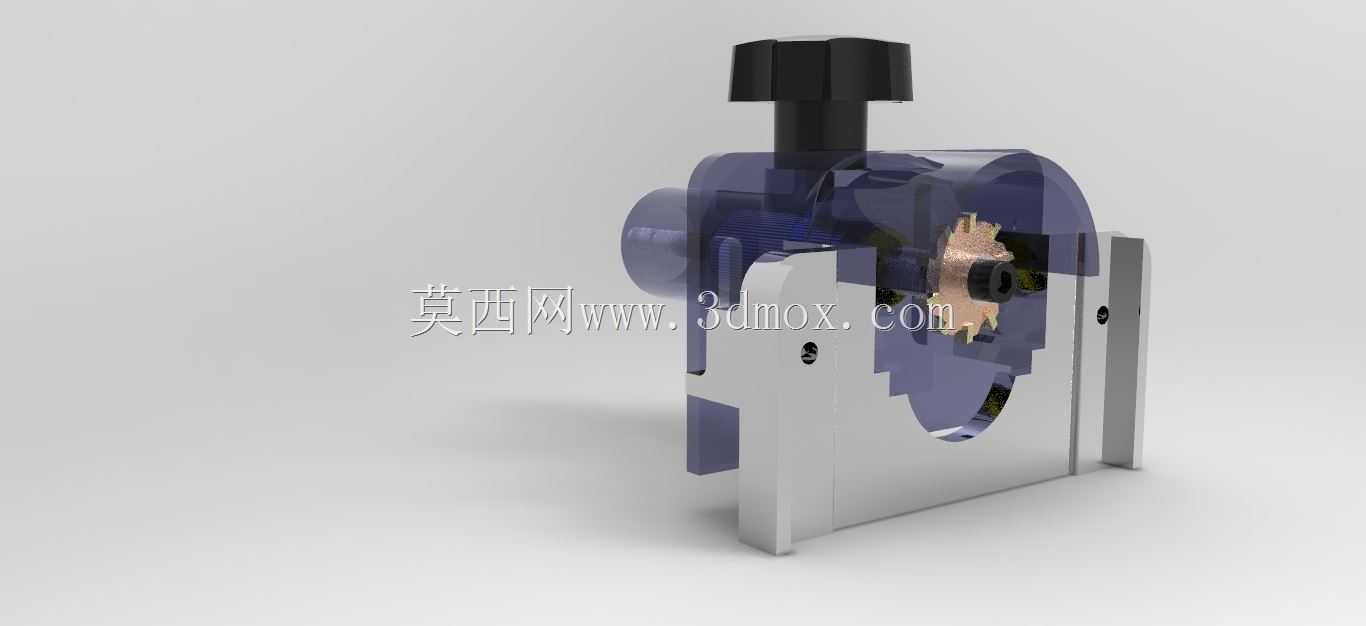

这款开槽设备主要面向家装木工、小型板材加工场景设计，可适配实木、密度板、多层板等常见木质基材的开槽作业，常见于现场装修施工、定制家具小批量修配环节，相比大型台式开槽设备，其手持操作的结构形式能够灵活应对现场不规则作业面、已安装构件的局部开槽需求，无需将工件搬运至固定加工工位，大幅降低现场施工的二次转运成本。设备核心切削组件采用侧置安装布局，刀头部分通过带锁紧结构的旋钮实现深度调节，旋钮表面做防滑齿形处理，操作人员佩戴劳保手套也可快速完成深度档位调整，调节行程覆盖常规家装开槽的3mm至18mm深度区间，可满足封边条预埋、T型五金件安装、板材拼接槽加工等常见工艺需求。设备主体支撑框架采用一体式折弯成型结构，两侧设置平行导向靠面，作业时靠面可贴紧板材基准边滑动，保证开槽路径的直线度，避免人工手持操作易出现的槽道偏移问题，框架底部预留排屑缺口，切削产生的木屑可顺着缺口直接排出，不会在刀头区域堆积造成卡滞、切削面烧糊等问题。动力输出端与刀头之间采用同轴直连结构，减少传动环节的动力损耗，同时降低整体结构的装配复杂度，设备外壳的握持区域做圆弧过渡处理，贴合人手握持的自然弧度，长时间作业不易产生手部疲劳。安装边界方面，设备整体宽度控制在120mm以内，可伸入宽度150mm以上的狭窄腔体内部完成开槽作业，导向靠面的平面度公差控制在0.1mm以内，保证滑动过程中无卡滞、无晃动，刀头护罩采用半包围结构，仅露出切削作业所需的刀头部分，可避免作业过程中木屑飞溅、刀头误触的安全隐患。设备的调节锁紧机构采用楔形压紧结构，锁紧后无松动间隙，开槽深度的重复定位精度可控制在0.2mm以内，能够满足高精度五金件安装的槽位尺寸要求，整体结构无冗余设计，所有受力部件均做加厚处理，可承受高频次现场作业的冲击载荷，日常维护仅需定期清理排屑通道、检查刀头磨损情况即可，无需复杂的拆解保养。
