星型排布五缸径向动力装置结构设计

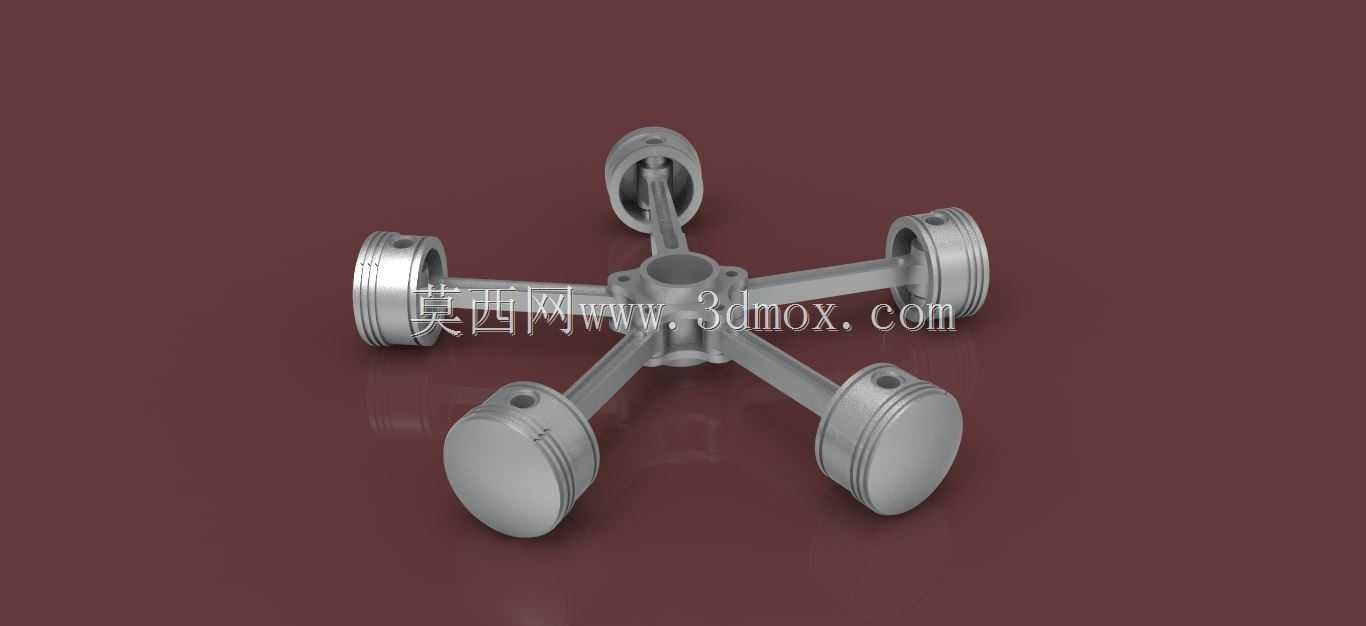

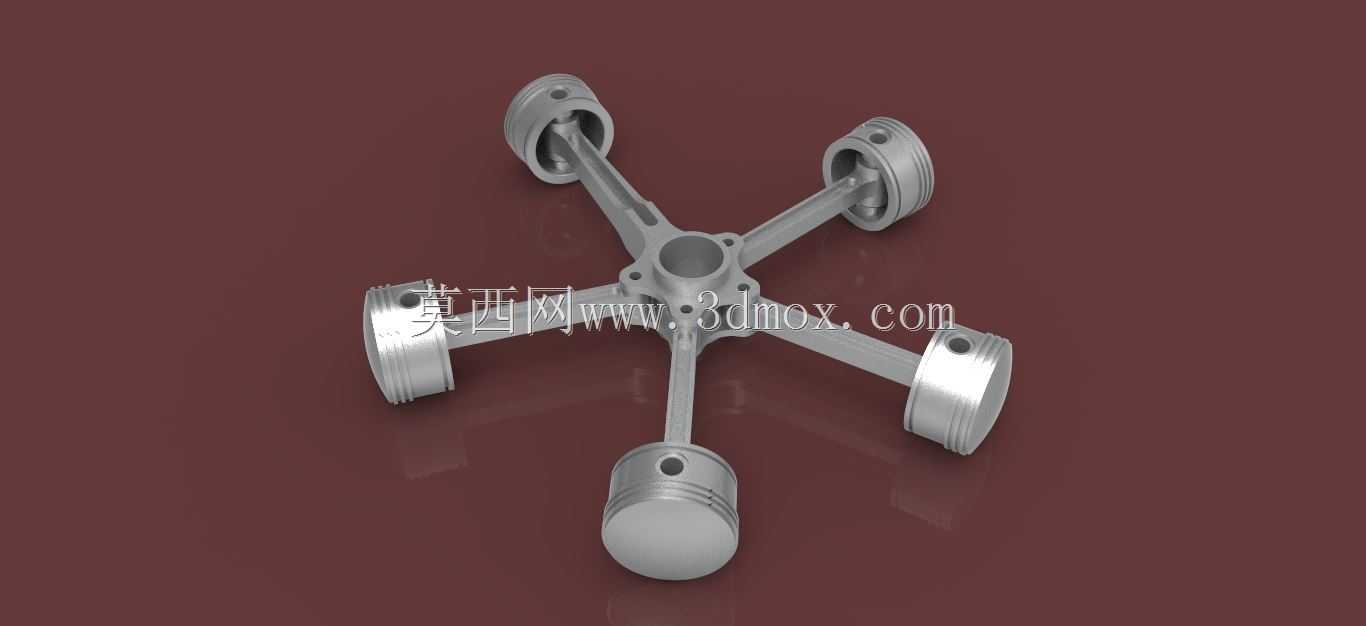

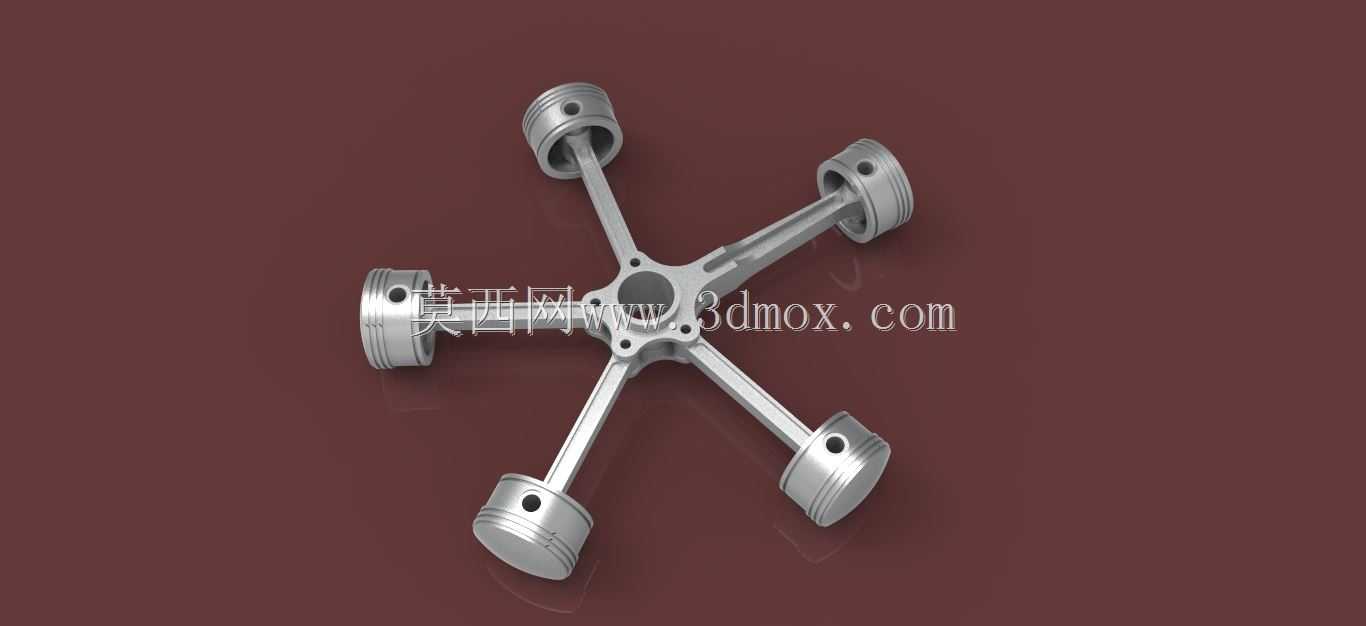

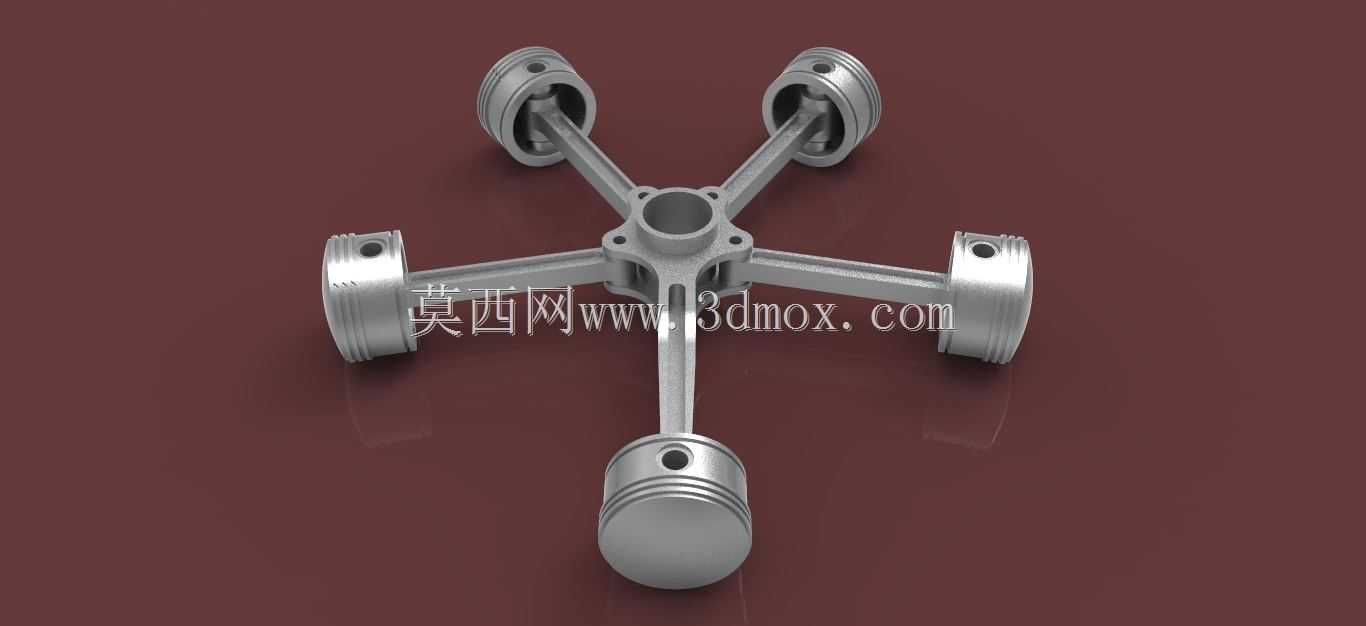

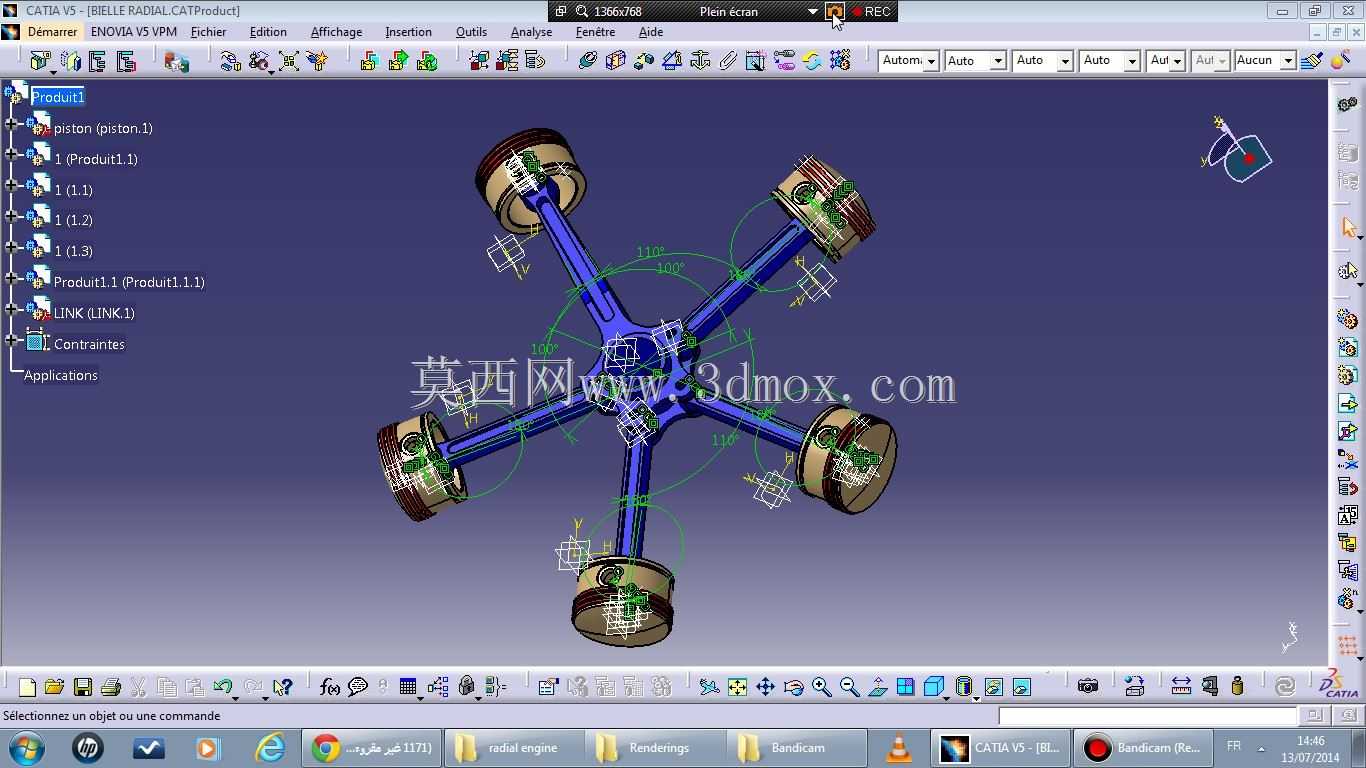

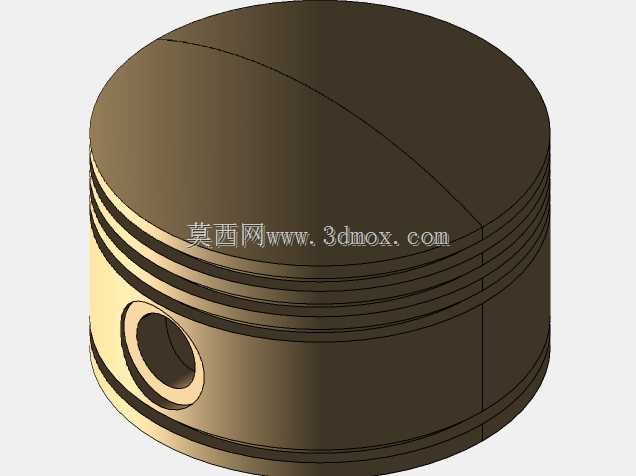

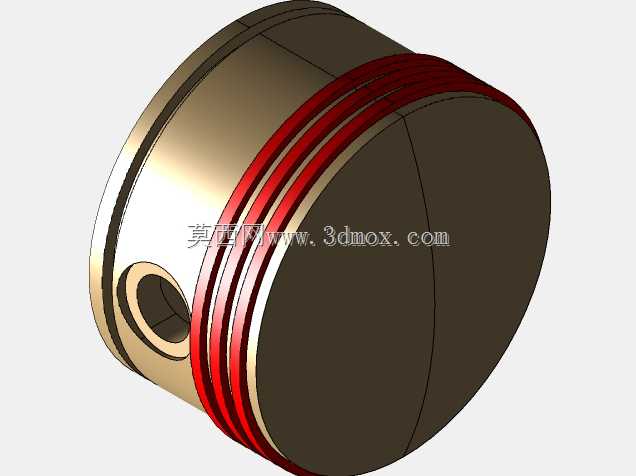

这类星型排布的多缸径向动力结构，最早在航空活塞动力领域得到大规模应用，凭借紧凑的轴向尺寸、优异的风冷散热条件，在早期螺旋桨飞行器、小型通用航空设备上长期作为核心动力单元使用，后续也逐步延伸到小型固定式发电机组、特种作业无人装备、轻型摩托艇动力等对径向空间占用有严格限制的场景中。不同于直列、V型动力装置的排布逻辑，这套结构将五个气缸以曲轴回转中心为原点，沿圆周方向等角度均匀辐射布置，所有活塞的运动轴线都交汇于曲轴中心，这种布局能让整机在垂直于输出轴的平面内完成核心做功单元的排布，轴向长度仅相当于单缸动力装置的尺寸，对于安装空间轴向受限、需要直接对接桨叶或者皮带轮输出的场景，能大幅缩减动力舱的轴向长度，降低整机的重心偏移量。从结构设计逻辑来看，这套结构的核心是通过共用的中央曲柄销，将五个活塞的往复直线运动转化为曲轴的旋转运动，每个气缸对应的连杆组件分为主连杆与副连杆结构，其中一个主连杆直接与曲柄销配合，其余四个副连杆通过铰接销连接在主连杆的大端凸缘上，这种设计能避免多连杆同装一个曲柄销带来的干涉问题，同时保证各缸的做功相位均匀错开，72度的点火间隔能让动力输出的脉动幅度大幅降低，曲轴运转的平顺性优于同缸数的直列排布结构。在安装边界的设计上，五个气缸的外端面构成了整机的最大径向轮廓，安装法兰布置在曲轴输出端的壳体位置，可直接对接负载端的连接座，不需要额外加装过长的传动转接轴，壳体上预留的散热鳍片顺着气缸径向排布，在设备行进或者自带冷却风扇的气流作用下，能快速带走燃烧室做功产生的热量，不需要布置复杂的水冷管路，降低了整机的附属结构重量。设计过程中需要重点校核各连杆在运动过程中的干涉边界，尤其是副连杆铰接点的运动轨迹，要避免活塞在上止点、下止点位置时，连杆与气缸内壁、曲轴箱加强筋产生碰撞，同时要平衡各缸往复运动件的重量差，将曲轴高速旋转时的离心振动控制在合理范围内。这套结构的进排气道可顺着气缸径向布置在缸头位置，维护时不需要拆解周边相邻气缸就能单独完成单缸的火花塞更换、活塞环检修作业，相比紧凑排布的直列多缸结构，现场维护的可达性更好，适合在野外作业、维护条件有限的场景下使用。
