剖分式带座滑动轴承装配结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:313203
  • 剖分式带座滑动轴承装配结构设计
  • 剖分式带座滑动轴承装配结构设计
  • 剖分式带座滑动轴承装配结构设计
  • 剖分式带座滑动轴承装配结构设计
  • 剖分式带座滑动轴承装配结构设计
  • 剖分式带座滑动轴承装配结构设计
  • 剖分式带座滑动轴承装配结构设计

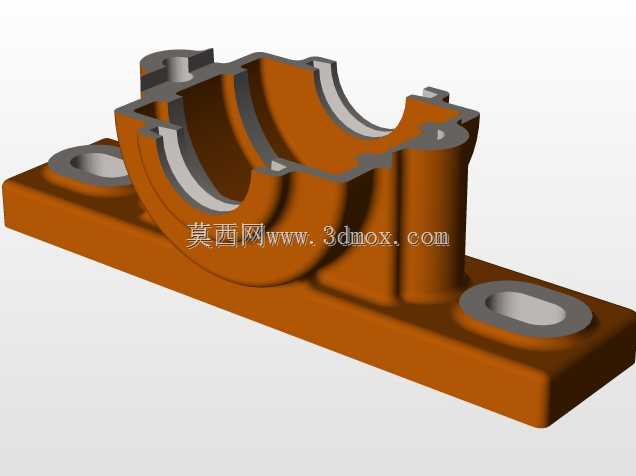

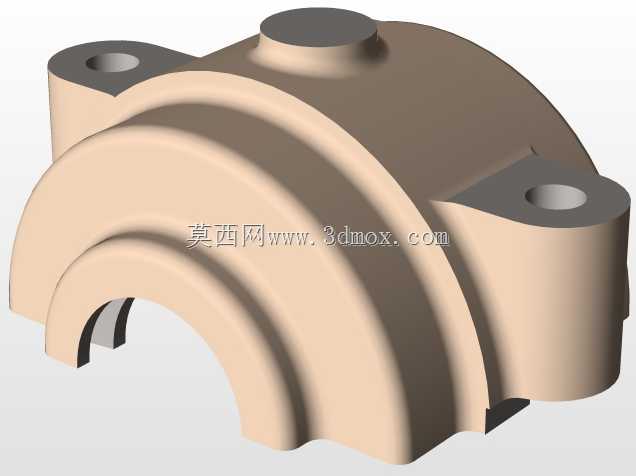

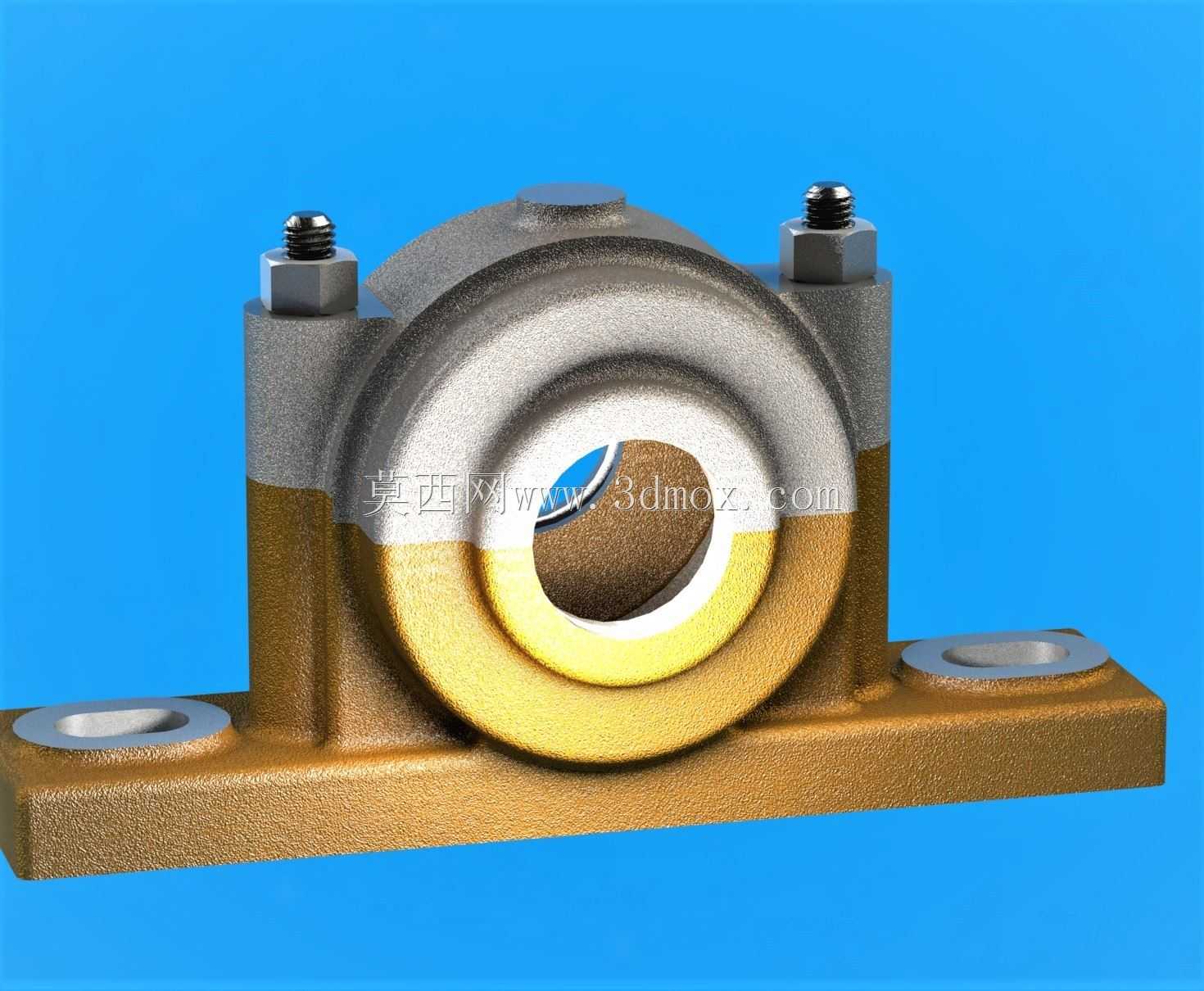

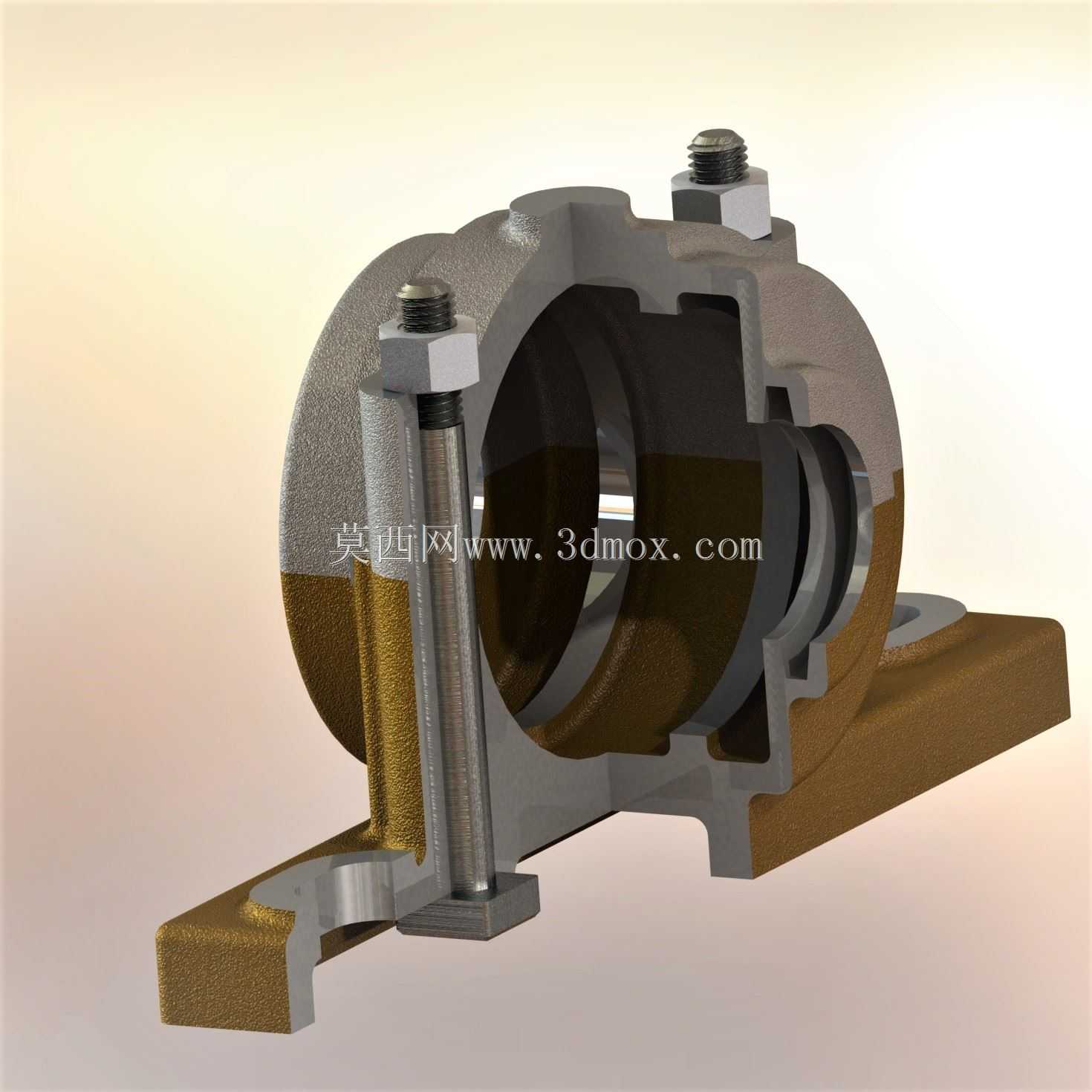

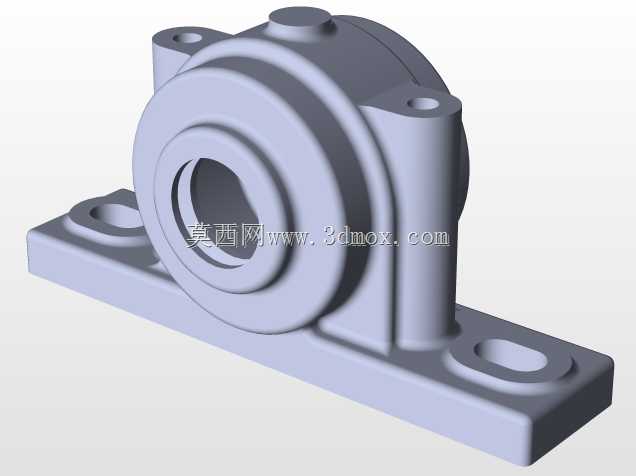

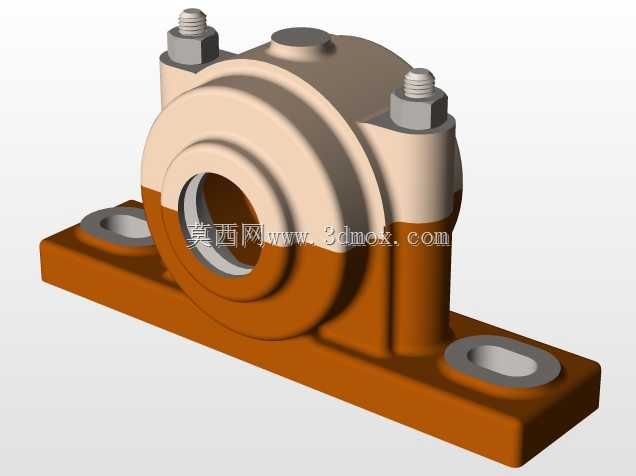

这类剖分式带座滑动轴承,多应用在中低速重载的传动工况中,常见于矿山输送设备、建材生产线的辊轴支撑、中小型冶金设备的传动轴定位场景,相比整体式轴承座,它最大的优势是轴系装配时无需沿轴向穿装,可在轴系就位后拆分轴承盖完成安装,大幅降低长轴、重型轴系的装配检修难度。从结构设计逻辑来看,整个组件分为轴承底座、轴承盖、轴瓦、连接螺栓、定位销几个核心部分,底座采用一体式铸造支脚结构,安装面预留了两个长圆形螺栓过孔,可适配安装基面的小范围位置偏差,安装孔的中心距、底座底面到轴孔中心的高度尺寸,都匹配常规同载荷等级的安装边界,能直接替换同规格的老旧轴承座,无需重新加工设备基座。轴瓦采用双剖分结构,内孔表面预留了油槽布设空间,可在运行过程中持续为摩擦面提供润滑,降低轴颈与轴瓦的磨损速率;轴承盖与底座的结合面设置了定位止口,既能保证装配时轴孔的同轴度,也能承受设备运行过程中产生的径向载荷偏移,避免连接螺栓受额外剪切力。连接螺栓采用六角头配合防松垫圈的结构,螺栓的公称直径、旋合长度都按额定径向载荷的1.5倍安全系数设计,可承受重载启停时的冲击载荷,螺栓安装位置预留了足够的扳手操作空间,现场检修时无需拆卸周边相邻部件就能完成螺栓松紧调整。整个组件的外形轮廓做了铸造圆角过渡,既避免铸造过程中出现应力集中导致的铸件缺陷,也能减少运行过程中应力集中引发的结构开裂问题;轴孔的两端预留了密封件安装槽位,可根据工况需求加装毡圈油封或者骨架油封,阻挡外界粉尘、切削液进入轴承摩擦面,同时防止内部润滑脂泄漏。在建模过程中,所有配合面都按实际加工公差做了间隙预留,轴瓦与轴承座孔采用过渡配合,轴瓦内孔与轴颈采用间隙配合,连接螺栓与安装孔采用间隙配合,完全符合实际机械装配的公差要求,可直接用于装配干涉校验、工况载荷模拟,也能作为同类型轴承座改型设计的基础参考模板,帮助结构设计人员快速完成支撑部件的选型匹配与结构细化。
