抗强风阻尼式隐藏铰链平开门结构设计

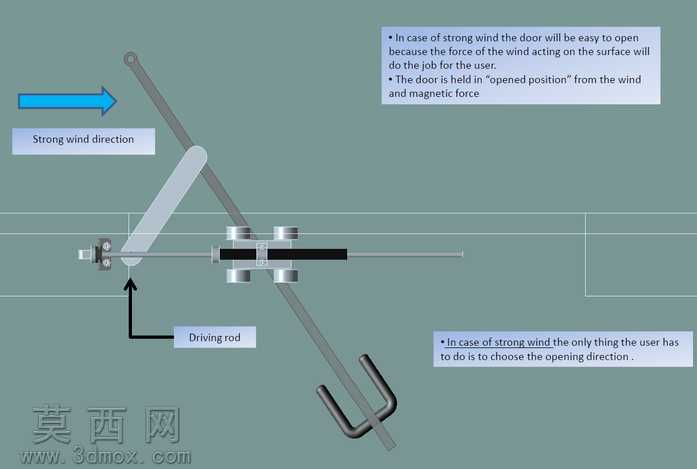

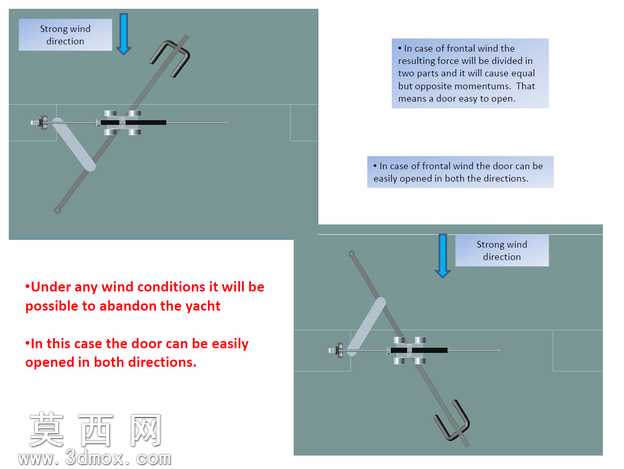

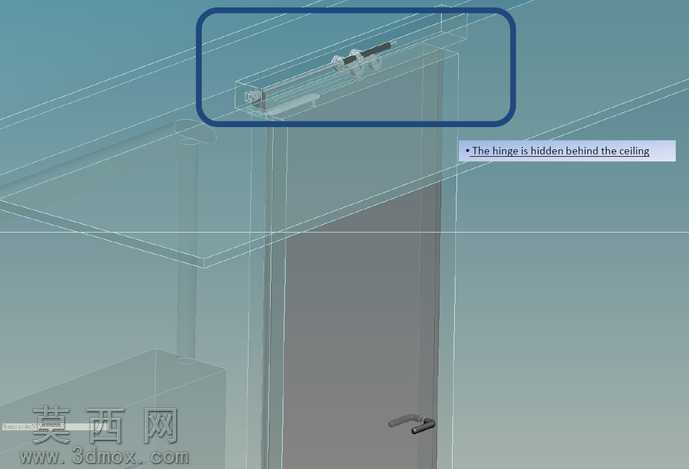

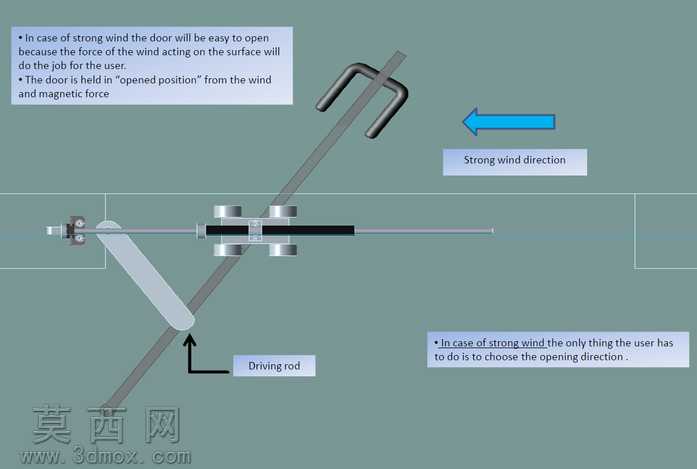

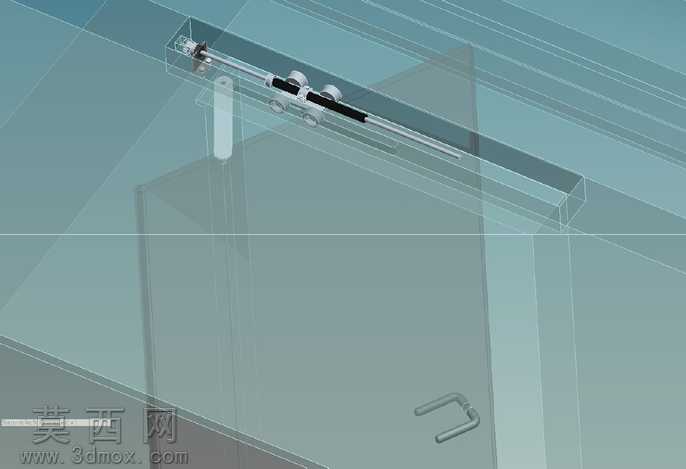

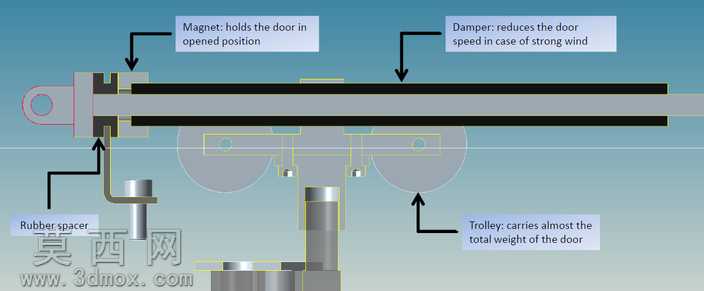

本作品为抗强风功能型平开门三维结构模型，建模过程遵循rototlating门体设计原则，以降低门体迎风面受力为核心设计目标，完整还原门体、隐藏式铰链、转向阻尼器、磁吸定位组件的全部装配结构。建模阶段采用自顶向下的装配设计思路，首先完成门体安装场景的空间定位，将铰链安装位预设于天花板与门体框架的衔接区域，规避明装铰链带来的外观缺陷与风阻干扰；随后对转向阻尼器进行参数化建模，参照摩托车转向阻尼的工作原理设定阻尼系数，确保阻尼结构可对门体翻转运动形成反向制动力，在强风环境下可将门体的翻转速度限制在安全阈值内，避免门体受强风冲击快速开合造成结构损坏或人员磕碰。模型对磁吸定位组件进行了精细化结构还原，当阻尼器将门体引导至90度全开位置时，磁吸块可精准对位完成吸附锁定，无需额外插销结构即可实现门体全开状态的固定；同时对门体的开合角度进行运动仿真验证，确认门体最大开合角度可达100度，且在该角度下门体受力方向与风向平行，风阻载荷趋近于零，可在强风环境下保持稳定的开启状态，不会出现被强风带动甩动的问题。材质渲染阶段，对金属铰链、阻尼杆件采用哑光金属材质，匹配实际五金构件的表面质感，门体部分采用半透明玻璃材质呈现内部结构的装配关系，磁吸组件采用永磁体的深色金属质感，所有配合面均按照实际装配公差预留间隙，确保结构运动无干涉。模型完整还原了各部件的连接关系与运动逻辑，可直接用于门窗结构的方案验证、五金配件选型参考，也可作为同类抗风门体结构的设计基础模板，通过调整阻尼参数、磁吸位置即可适配不同尺寸、不同使用场景的门体设计需求。
