带键槽直齿渐开线圆柱齿轮结构设计

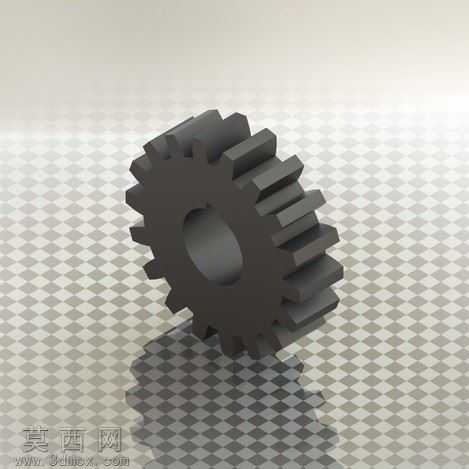

本作品为标准直齿渐开线圆柱齿轮三维建模成果，建模过程严格遵循渐开线齿廓的几何生成原理，首先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心设计参数，依托三维建模软件的草图绘制功能，先构建齿轮的分度圆、齿顶圆、齿根圆基准曲线，再通过渐开线方程生成精准的齿廓轮廓曲线，保证齿形的啮合精度符合机械传动设计规范。完成单齿齿廓的闭合草图后，通过拉伸特征生成单个轮齿的实体结构，再利用圆周阵列功能，以齿轮中心轴线为阵列基准，按照设定的齿数完成全部轮齿的均匀排布，确保每个轮齿的分度、齿距误差控制在设计允许范围内。齿轮中心的轴孔采用基孔制配合尺寸设计，轴孔侧壁开设标准平键键槽，键槽的尺寸、位置公差严格匹配对应轴径的传动连接要求，保证齿轮与传动轴装配后可稳定传递扭矩，避免传动过程中出现周向窜动。模型的材质渲染采用工业常用的45号调质钢材质效果，通过调整材质的粗糙度、金属度参数，还原钢制机加工零件的哑光金属质感，同时添加柔和的环境光影效果，清晰呈现轮齿的齿顶、齿根过渡曲面结构，以及轴孔、键槽的边缘加工倒角细节。设计过程中重点考量了齿轮的结构工艺性，轮齿与轮毂的过渡区域设置了合理的圆角，避免应力集中导致的轮齿断裂风险，轮毂部分的厚度尺寸经过强度校核，可满足额定工况下的载荷传递需求，整体模型结构完整，几何特征无缺失、无冗余面，可直接用于装配仿真、工程图导出以及后续的数控加工编程参考，能够适配通用机械传动场景下的动力传递需求，可作为减速器、传动箱等设备的核心传动零件使用。
