4.5模数20度压力角螺旋齿轮三维建模

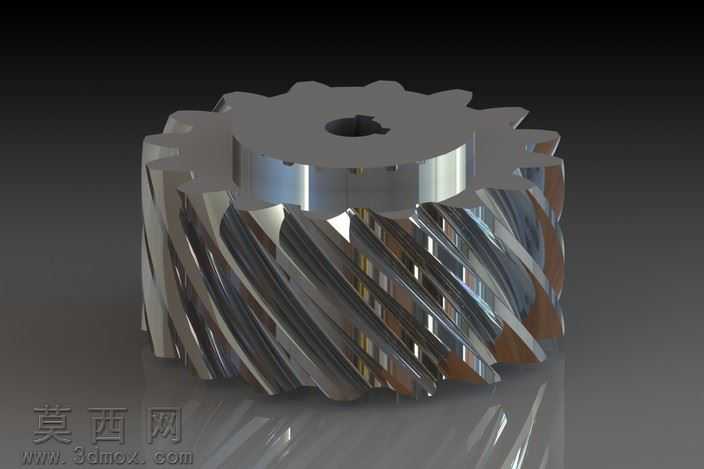

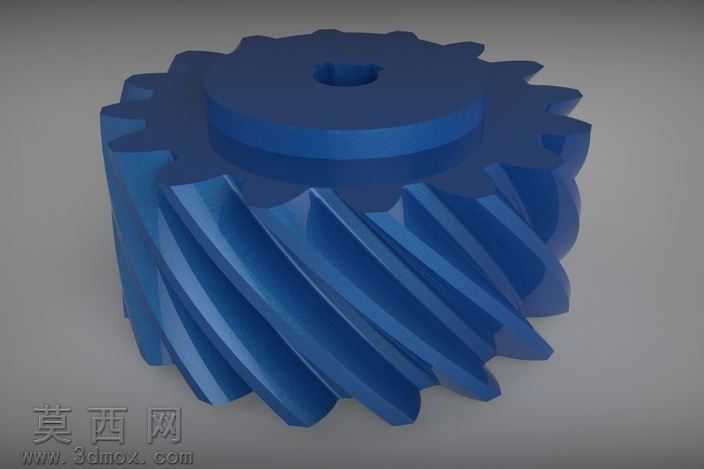

本螺旋齿轮采用三维参数化建模方式完成，建模过程严格遵循给定的设计参数，以保证模型的尺寸精度与结构合理性。建模初始阶段首先确定齿轮的基准轴线，以中心轴孔为定位基准搭建基础坐标系，轴孔直径设定为15毫米，作为齿轮与传动轴装配的核心配合结构，建模时保证轴孔圆柱面的同轴度公差符合传动件的常规设计要求。齿轮的核心参数设定为4.5模数，齿数16齿，螺旋角45度，压力角20度，齿宽50毫米，建模过程中通过渐开线方程生成精确的齿廓曲线，再结合螺旋线引导线完成齿形的扫掠成型，每一个轮齿的螺旋升角保持一致，确保轮齿啮合过程中接触线连续平滑，降低传动过程中的冲击与噪音。轮齿与轮毂之间采用平滑过渡的圆角结构，避免应力集中导致的轮齿根部断裂风险，轮毂部分设计为带中心孔的圆盘结构，轮毂端面与齿宽端面保持齐平，保证装配时的轴向定位精度。材质渲染阶段采用工程塑料质感的深蓝色哑光材质，模拟工业常用的尼龙或改性塑料齿轮的外观效果，材质表面添加细微的磨砂质感，还原真实机加工零件的表面纹理，渲染时采用柔和的侧方打光，清晰展现轮齿的螺旋走向与齿面的曲面形态，同时突出轮毂与轮齿之间的结构层次。设计思路上，该螺旋齿轮针对交错轴传动场景设计，45度螺旋角的设定能够在保证传动比的前提下提升轮齿的重合度，让传动过程更加平稳，适合中低速、中等载荷的传动工况；50毫米的齿宽设计能够提升轮齿的接触面积，增强齿轮的承载能力，15毫米的轴孔尺寸适配常规直径的传动输出轴，无需额外加工轴套即可完成装配。建模过程中对每一个轮齿进行阵列操作时严格保证齿距误差控制在建模精度允许范围内，避免出现齿距累积偏差影响啮合精度，同时对齿顶、齿根的过渡曲面进行曲率连续检查，确保曲面无破面、无尖锐棱角，模型可直接导入各类三维软件进行装配仿真、工程图导出或者3D打印加工，能够满足机械设计教学、传动方案验证、产品样机开发等多场景的使用需求。
