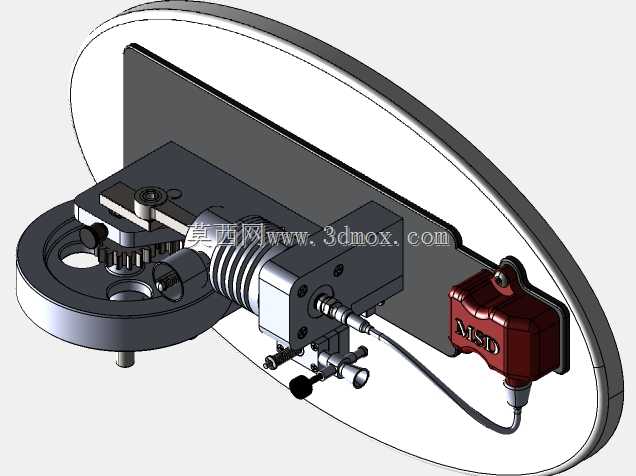

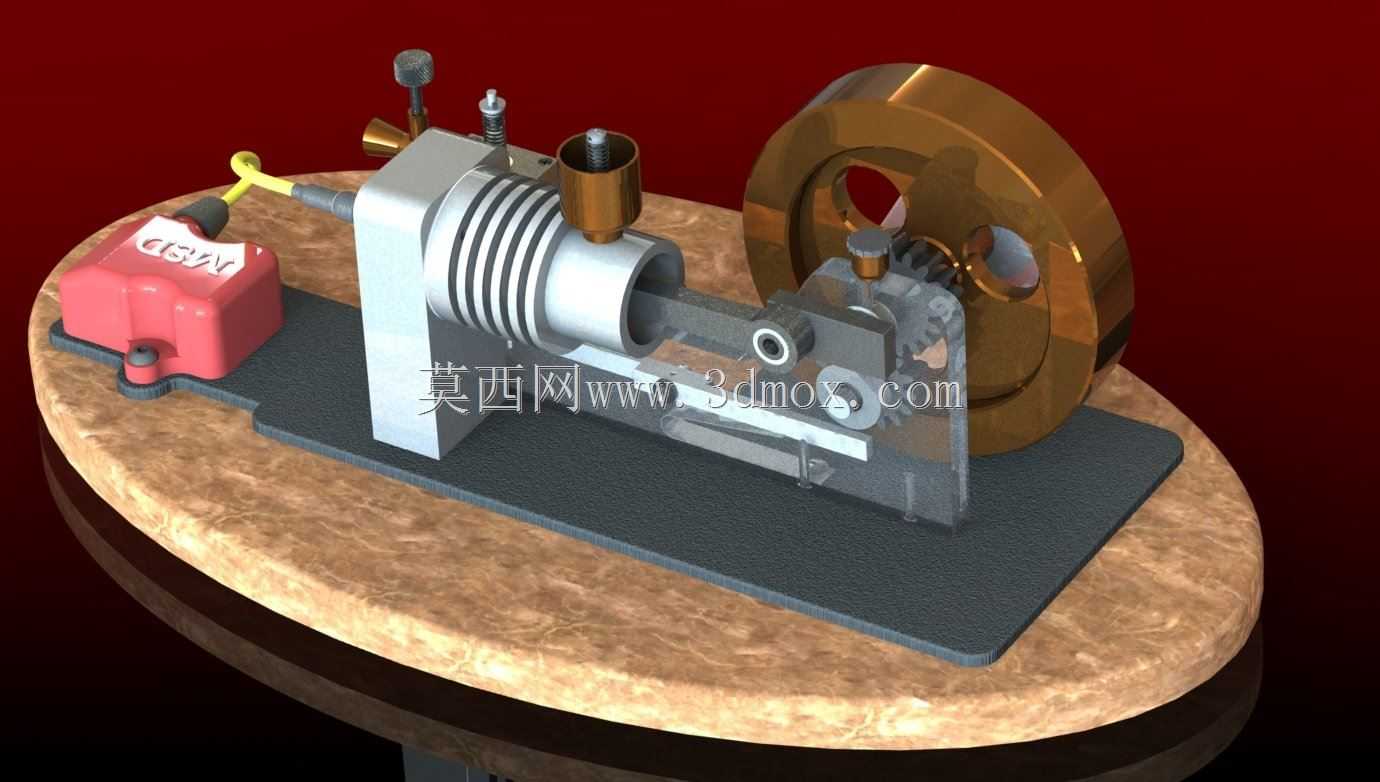

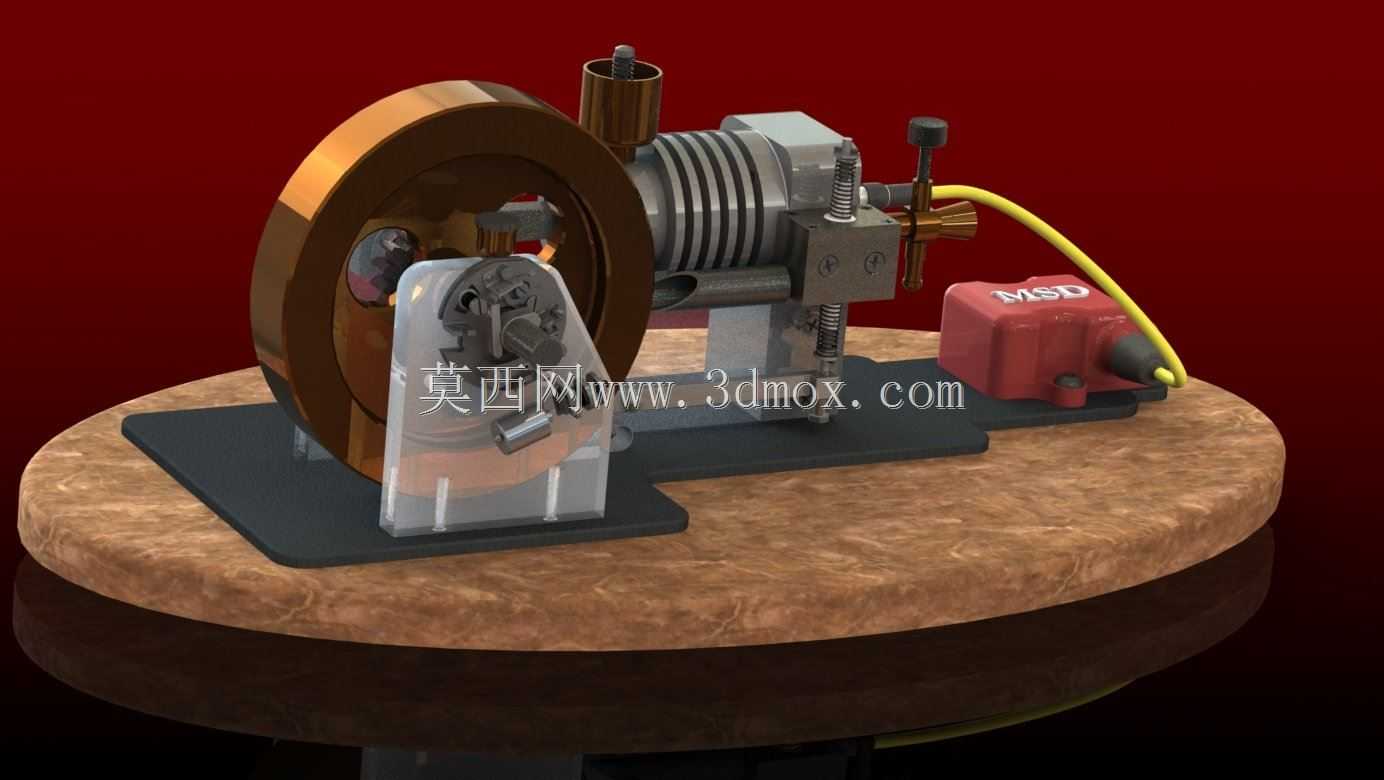

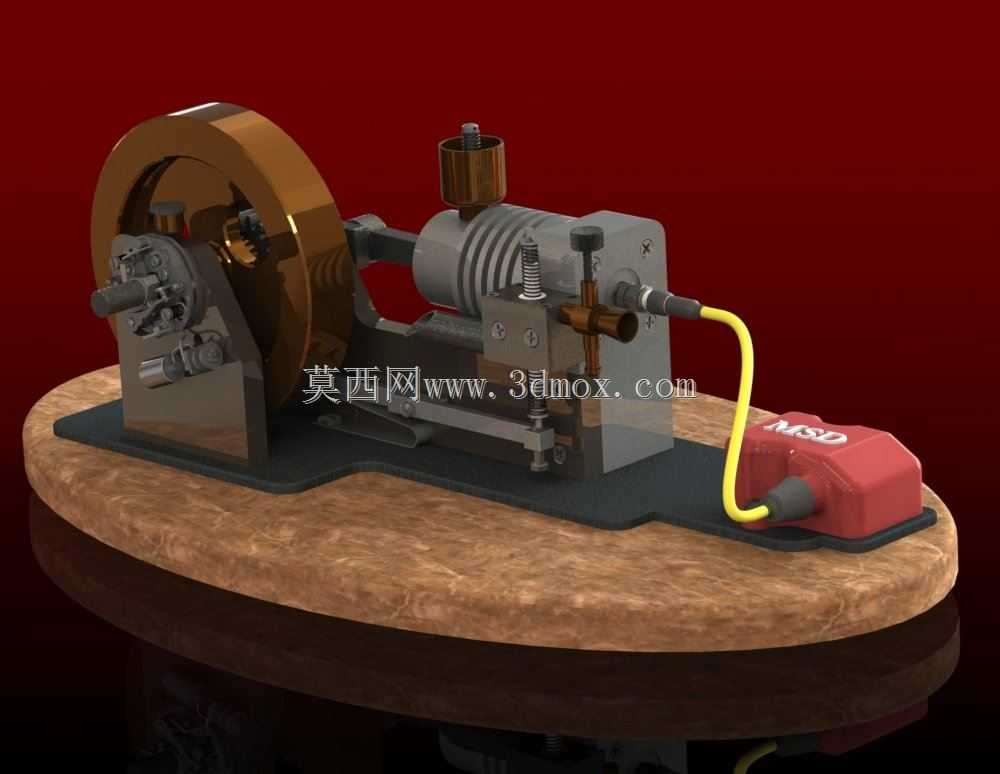

韦伯斯特小型内燃机结构展示模型

这款韦伯斯特结构的小型内燃机模型，完整还原了此类老式小型固定式动力装置的核心结构与工作逻辑，在教学演示、机械原理科普、小型动力装置结构参考场景中具备很高的实用价值。不同于量产车用内燃机的紧凑化设计，这类小型固定式发动机最初多用于小型作业设备的动力输出，比如早期的小型农机辅具、台式作业工具驱动、教学实验台动力源，其外露的结构布局能让观察者清晰看到动力转换的全流程，不需要拆解外壳就能理解进排气、点火、曲柄连杆联动、飞轮储能的整套工作逻辑。从结构设计来看，模型完整复现了原型机的核心功能单元：侧置的大直径飞轮承担转速稳定作用，在单缸发动机做功冲程之外的三个冲程中依靠惯性维持曲轴连续转动，避免转速波动过大导致停机；缸体部分的散热鳍片直接集成在缸体外壳上，依靠空气流动带走燃烧做功产生的热量，不需要额外配置水冷循环管路，适配小型固定式动力装置长时间低负载运行的散热需求，也简化了整体结构，降低了维护难度。点火系统采用外置高压点火模块的布局，通过高压导线连接缸体顶部的火花塞，独立的点火模块可以灵活调整点火提前角，在调试阶段可以根据燃料类型、运行转速调整点火时机，这也是早期小型固定式发动机的典型设计特征，和现代集成式点火线圈的设计逻辑有明显区别。进排气组件布置在缸体侧方，气门驱动结构直接外露，配合侧置的凸轮结构完成进排气门的定时开闭，整个配气机构的运动关系完全可见，对于学习内燃机配气相位的从业者来说，不需要拆解就能观察到凸轮轮廓、气门顶杆、摇臂之间的联动关系，能快速建立配气系统的空间运动认知。安装底座采用仿木质台座的设计，原型机的安装边界需要预留飞轮转动的安全空间，飞轮侧需要留出至少大于飞轮半径的操作间隙，避免运行过程中异物触碰转动的飞轮引发安全问题；点火模块布置在缸体侧方的台面上，和高温缸体之间预留了足够的隔热间隙，避免长时间运行后缸体的高温传导到点火模块造成电子元件老化失效；曲轴输出端从缸体侧方伸出，可以通过皮带轮、联轴器连接外部负载，输出轴的中心高和底座安装面保持固定尺寸，方便配套不同的作业辅具时快速对齐传动中心，不需要额外调整安装高度。从设计思路上看，这类小型发动机的结构优先考虑可维护性与结构直观性，所有需要定期调整的部件比如气门间隙调整螺钉、点火正时调整结构、油路接口都布置在操作人员容易触及的位置，不需要复杂的专用工具就能完成日常调试与维护，这和追求紧凑化、集成化的车用发动机设计思路完全不同，更适配固定场景下长时间运行、操作人员可现场快速维护的使用需求。缸体与曲轴箱采用分体式连接结构，连接面的密封结构简单可靠，在需要拆解检修曲柄连杆机构时，只需要拆开连接螺栓就能分离缸体与曲轴箱，不需要拆卸周边大量附属配件，大幅降低了检修的工作量。燃油供给部件布置在缸体上方，依靠重力完成燃油供给，不需要额外配置燃油泵，进一步简化了系统结构，减少了故障点，适配早期小型动力装置低复杂度、高可靠性的设计目标。整个模型的结构比例完全按照原型机缩放，各个运动部件的配合间隙、运动行程都符合真实发动机的设计逻辑，转动飞轮时可以观察到活塞在缸套内的往复运动、气门的定时开闭、点火模块的触发动作，完整复现四冲程内燃机吸气、压缩、做功、排气的全循环过程，不管是用于机械原理教学的演示教具，还是作为小型动力装置结构设计的参考样本，都能提供非常直观的结构参考，帮助从业者快速理解这类小型固定式内燃机的布局逻辑、安装边界要求与功能实现方式，避免在同类产品设计中出现结构干涉、安装空间预留不足、维护操作空间不够的常见问题。
