高细节偏心锁夹工业五金结构设计

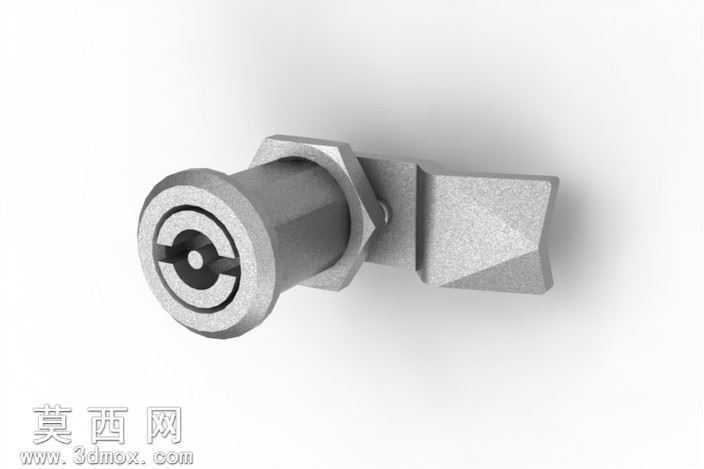

本偏心夹三维模型采用SolidWorks进行全参数化建模，完整还原了实物产品的所有结构细节，建模过程严格遵循机械加工的尺寸公差要求，对每一处倒角、螺纹、配合间隙都做了精准还原，确保模型可直接用于后续的结构验证、装配模拟与生产参考。模型整体分为锁芯主体、六角安装螺母、偏心锁舌三个核心功能模块，锁芯头部的钥匙槽结构做了精细化的曲面处理，还原了真实锁具的钥匙插入导向结构与内部卡位轮廓，锁芯外圆与安装座的配合面做了同轴度约束，模拟真实产品的转动配合精度。材质渲染阶段，整体采用哑光锌合金金属材质，还原五金压铸件的细腻磨砂金属质感，对锁芯端面的环形凹槽、锁舌的楔形工作面做了细微的粗糙度区分，通过环境光遮蔽效果突出零件的棱角与装配缝隙，让渲染效果贴近真实工业产品的实物观感，避免过度光滑的塑料感失真。结构设计上，该偏心夹利用偏心轮转动的行程差实现锁紧功能，锁舌的楔形工作面在转动过程中逐步压紧被固定件，六角安装螺母的结构适配标准工装扳手的安装操作，锁芯尾部与锁舌的连接采用防转卡位结构，确保转动扭矩可以稳定传递到锁舌部位，不会出现打滑松脱的问题。建模过程中对所有零件做了干涉检查，验证了锁芯0-90度转动行程内，锁舌与安装座、被固定件之间无结构干涉，转动行程的锁紧力变化曲线符合偏心夹紧机构的力学特性，模型保留了所有特征的建模历史，可根据实际使用需求调整安装座长度、锁舌偏心距、锁芯直径等核心参数，适配不同厚度的门板、机柜面板的安装锁紧场景，所有细节特征均参考实际在用的旧品实物测绘还原，包含了长期使用留下的细微磨损痕迹的结构参考，能够为同类五金锁具的设计改型、仿制开发提供精准的三维数据支撑。
