实验室20升GL80口径耐洁储液瓶结构设计

做实验室配套设备结构设计快十年，经手的储液类容器三维模型不下百个，这次的20升GL80口径储液瓶，是针对生物制药、化学分析实验室常见的大容量试剂存储、溶液中转场景做的结构还原。先从实际使用场景说，这类大口径储液瓶日常用在培养基配制后暂存、缓冲液批量配置存储、实验废液临时归集，还有层析系统、纯化水系统的终端储液环节，之前现场调试的时候见过不少老款储液瓶的问题：瓶口太小倒取粘稠试剂容易挂壁残留，瓶身棱角多清洗的时候留卫生死角，瓶盖密封不好倒置漏液还容易挥发有机溶剂，做这个模型的时候就把这些现场碰到的问题都融进结构里了。

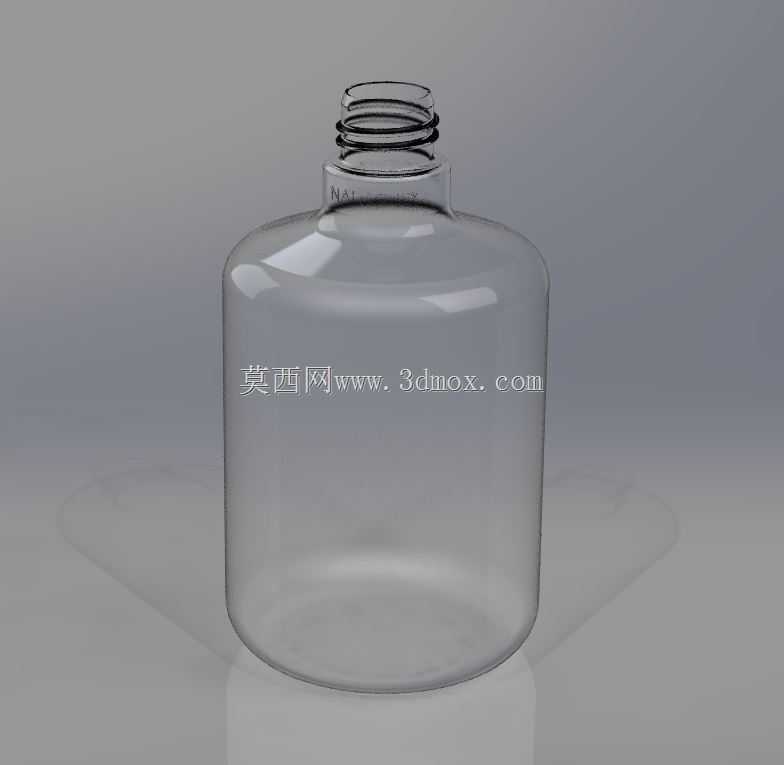

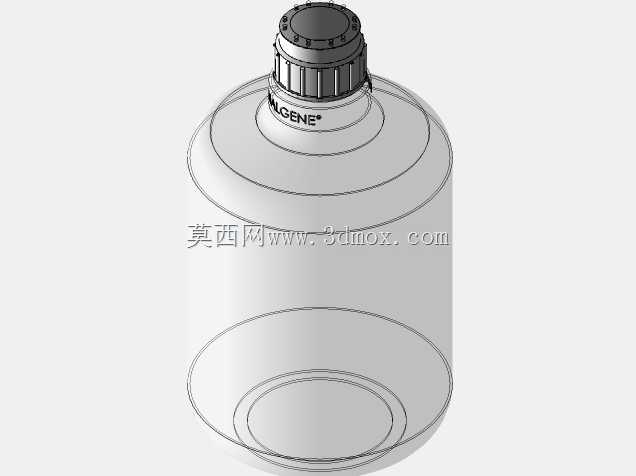

先说瓶口结构，用的是标准GL80螺纹口径，这个尺寸是实验室通用大瓶口规格，和市面上同规格的瓶盖、瓶口过滤器、分液转接头都能直接适配，不用额外做转接件，螺纹做了三圈半的梯形牙结构，牙距2.5mm，拧紧的时候受力均匀，不会因为拧的力度太大出现滑牙，瓶口端面做了0.8mm的平边密封面，配硅胶平垫的时候密封面接触压强均匀，哪怕装易挥发的甲醇、乙腈这类试剂，倒置24小时也不会出现渗漏。瓶身部分做的是直筒圆弧过渡结构，整体公称容积20L，实际满装容积到瓶口螺纹下端是20.8L，预留了热胀冷缩的余量，避免高温灭菌后试剂膨胀溢出，瓶身壁厚做的是渐变设计，底部壁厚3.2mm，往上到瓶肩位置过渡到2.8mm，瓶口螺纹位置加厚到4mm，既保证了整体的抗冲击强度，装满试剂挪动的时候不会因为瓶身受力变形，又不会因为壁厚太沉增加搬运负担，瓶身底部做了内凹的防滑底圈，底圈直径比瓶身外径小12mm，放在实验台面上的时候底圈先接触台面，不会因为台面有少量水渍出现打滑，底圈上做了四个均匀分布的2mm宽排气槽，高压灭菌降温的时候瓶底和台面之间不会形成负压，拿取的时候不会出现吸附粘台的情况。

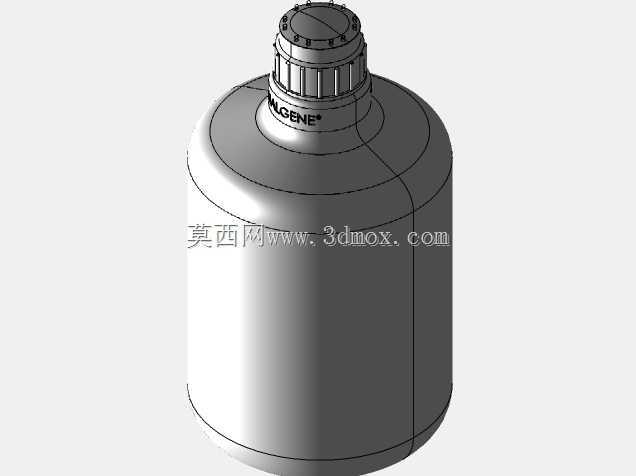

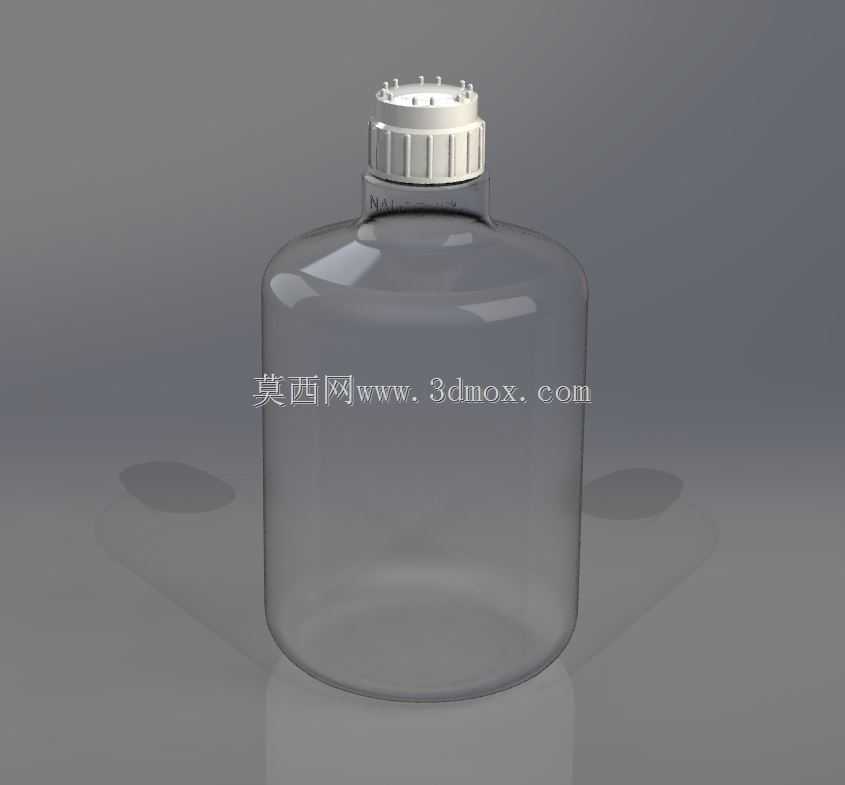

瓶肩位置做的是R35的大圆弧过渡，没有直角死角，清洗的时候用试管刷就能轻松刷到所有内壁位置，不会残留试剂结垢，透明瓶体的结构还原里特意做了光线折射的材质参数，渲染的时候能真实反映PC或者PP材质的透光效果，方便做设备布局的时候直观看到瓶内液位高度。模型里做了瓶盖的配置选项，需要做密封场景的时候可以调出瓶盖结构，瓶盖侧面做了12条均匀分布的防滑筋，筋高1.2mm，戴丁腈手套操作的时候也能轻松拧开，不会打滑，瓶盖内部做了密封垫安装槽，槽深1.5mm，刚好卡入3mm厚的硅胶或者PTFE密封垫，不会因为拧瓶盖的时候密封垫移位。

安装边界这块，瓶身最大外径是285mm，总高度（不含瓶盖）是360mm，加上瓶盖总高382mm，放在常规的实验台试剂架层板下面完全没问题，层板间距只要留400mm就能轻松取放，瓶身侧面预留了贴标签的平面区域，宽120mm高80mm，贴试剂标签的时候不会因为瓶身弧度导致标签翘边。做这个模型的时候特意把壁厚、螺纹、过渡圆角这些细节都做了1:1还原，不是那种只有外形的空心曲面，导入装配体的时候可以直接做管路对接、瓶盖配合的干涉检查，之前给客户做实验室液体处理工作站的布局设计，就是用这个模型直接装配到设备的储液舱里，核对舱体尺寸、管路连接位置的时候一次就过，不用反复调整结构。

实际使用里这类储液瓶还要考虑高压灭菌的工况，所以结构上所有过渡位置都做了圆角处理，没有应力集中的尖角，121℃高压灭菌的时候不会因为应力集中出现开裂，瓶身的直筒结构也方便堆叠存放，空瓶的时候可以互相套入一部分，节省仓储空间，套入的时候深度控制在100mm，不会因为套太深拔不出来。另外瓶口的GL80螺纹是严格按照国标玻璃容器螺纹的公差做的，和同规格的不锈钢补料盖、快插接头都能完美适配，做生物反应器补液系统的时候，直接把这个模型装配到补料架上，对接快插接头不用额外调整位置，能大幅减少装配校对的时间。
