开口型直线导轨滑块单元结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:315162
  • 开口型直线导轨滑块单元结构设计
  • 开口型直线导轨滑块单元结构设计
  • 开口型直线导轨滑块单元结构设计
  • 开口型直线导轨滑块单元结构设计
  • 开口型直线导轨滑块单元结构设计
  • 开口型直线导轨滑块单元结构设计
  • 开口型直线导轨滑块单元结构设计
  • 开口型直线导轨滑块单元结构设计

在非标自动化生产线、点胶设备、小型检测工装这类需要做短行程直线往复运动的工位上,开口型直线滑块是出镜率极高的导向承载部件,和常规闭口滑块不同,这种开口结构的滑块可以从导轨的任意径向位置直接卡入安装,不需要从导轨端部穿装,在设备后期维护、多工位共轨排布的场景下,能大幅降低拆装调整的工作量,尤其是已经完成整机布线、周边防护安装的设备,更换滑块时不用拆解整条导轨的端部限位和周边附件,优势十分明显。

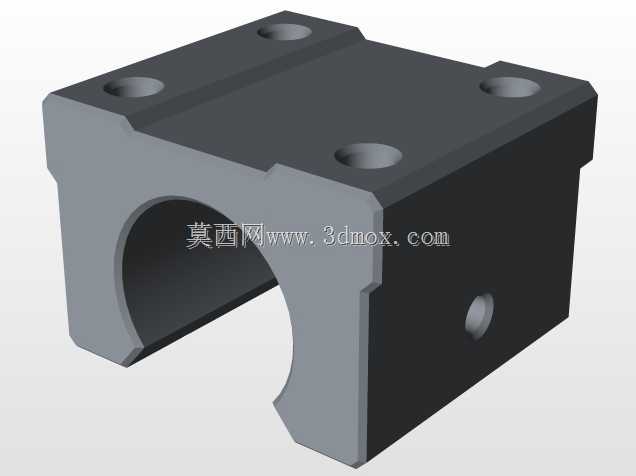

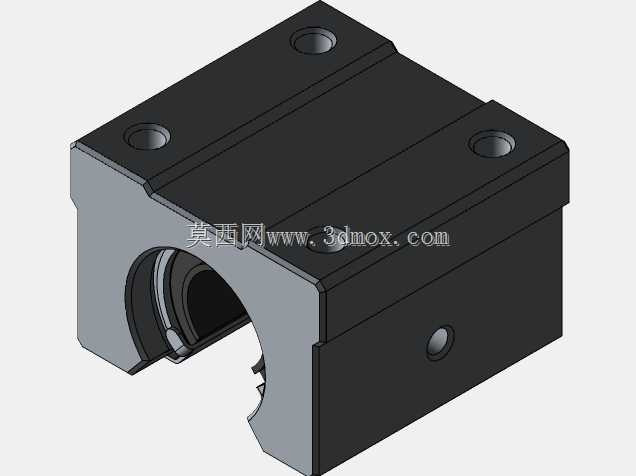

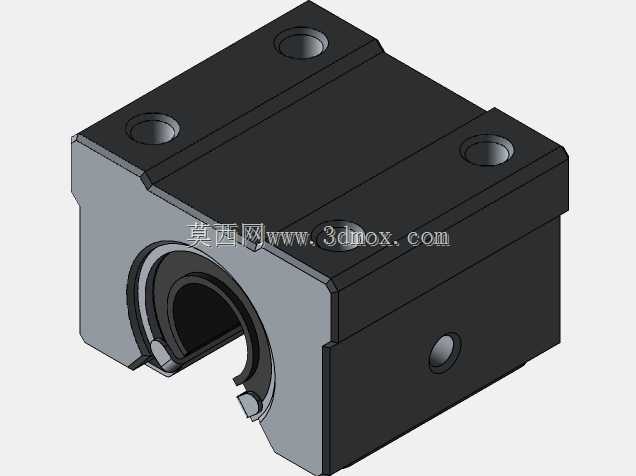

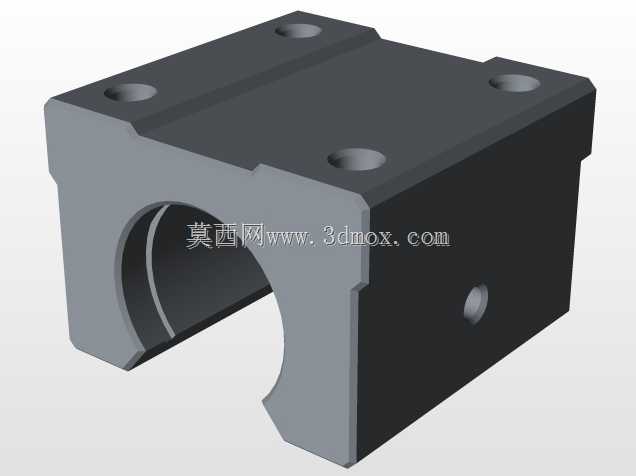

从结构设计逻辑来看,这类滑块的本体采用分体式组合结构,上部为承载安装的金属基座,下部为开口式的保持架与滚动体容纳腔,基座上预留的三个安装沉孔,是按照对应规格导轨的安装孔距做的等距排布,沉孔深度刚好能容纳内六角圆柱头螺钉的头部,安装后螺钉头不会突出基座上表面,保证和负载安装面完全贴合,不会出现安装干涉。基座侧面的小型注油孔,是直通内部滚动体滚道的,日常维护时可以直接从外部注入润滑脂,不用拆解滑块就能完成润滑保养,能有效降低长期运行的磨损速率。

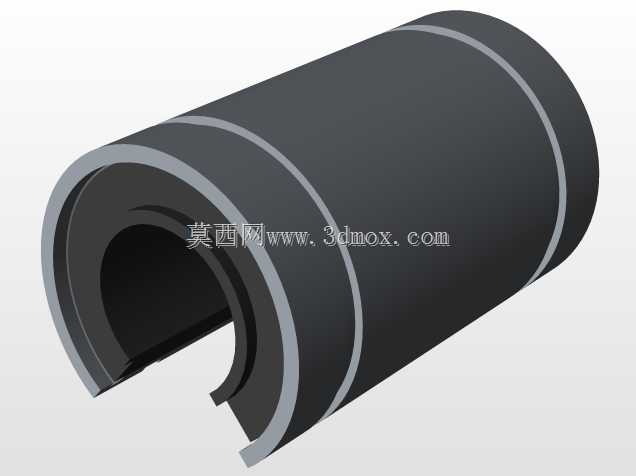

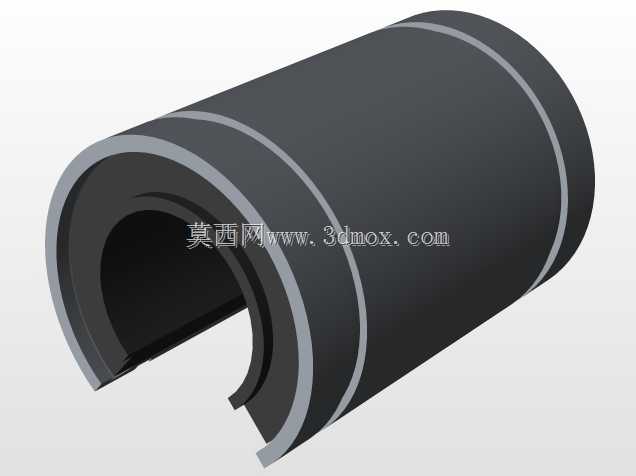

开口结构的设计核心,是在保证径向承载能力的前提下,预留足够的导轨装入间隙,同时保持架的开口边缘做了圆弧过渡处理,装入导轨时不会磕碰滚道内的钢球,也不会刮伤导轨的滚道面。滑块内部的钢球循环回路是和开口轮廓匹配的弧形走向,滚动体在回路内循环时不会出现卡滞,运行过程中钢球从承载区进入回流区的过渡段做了顺滑的导角处理,能有效降低运行时的振动和噪音,在低速往复运动的工位上,不会因为滑块本身的振动影响末端执行器的定位精度。

从安装边界来看,这类滑块的适配导轨为同系列的SME10GUU、SME12GUU规格,对应的导轨宽度分别为10mm和12mm,滑块的整体宽度、长度尺寸是和导轨规格匹配的,选型时需要注意滑块下表面和导轨安装基面的间隙,开口的圆弧尺寸和导轨的外圆轮廓完全契合,安装后滑块和导轨的径向配合间隙控制在预紧允许的范围内,既不会出现间隙过大导致的运行晃动,也不会因为预紧力过大造成运行阻力陡升。滑块的上安装面平面度要求控制在0.02mm以内,和负载连接时如果安装面存在翘曲,会直接导致滑块滚道受力不均,缩短使用寿命,所以安装时需要先清理安装面的毛刺、焊渣等凸起异物,再按照对角线顺序逐步拧紧安装螺钉,避免单侧受力导致滑块变形。

在实际应用场景中,这类滑块常被用在3D打印机的Z轴导向、小型移栽机构的水平移动工位、视觉检测设备的镜头调焦滑台这类负载不大、运动速度中等的场合,相比闭口滑块,它的拆装便利性更适合需要频繁调整工位位置的实验类设备、小批量定制的非标工装,在多滑块共用一根长导轨的排布设计中,可以单独更换其中某一个故障滑块,不用将其他工位的滑块全部从导轨端部移出,能大幅缩短设备的停机维护时间。设计选型时需要注意,开口滑块的抗倾覆力矩能力相比同规格闭口滑块略低,所以如果负载存在偏载的情况,需要核算倾覆力矩的数值,必要时采用双滑块并排布置的方式,提升整体的承载稳定性,避免单侧受力过大导致滑块卡滞或者滚道过早磨损。

滑块的本体材质采用轴承钢加工,表面做了发黑防锈处理,在常规车间环境下使用不会轻易出现锈蚀,内部的保持架采用自润滑材质,在长期无补充润滑的情况下也能维持一段时间的正常运行,适合一些不方便频繁加注润滑脂的封闭设备内部工位。滚道的加工精度按照普通级导向部件的公差要求制作,能满足大部分非标设备的定位精度需求,如果是高精度定位的工位,可以选配更高精度等级的同系列滑块,安装尺寸完全兼容,不需要更改周边的安装结构设计。
