隐藏式地板安装液压闭门器结构设计

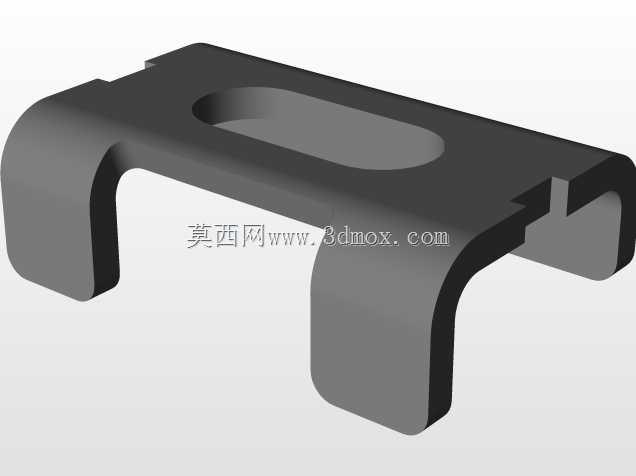

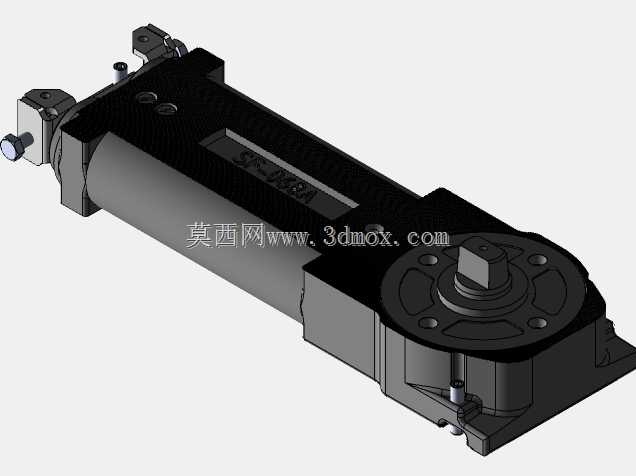

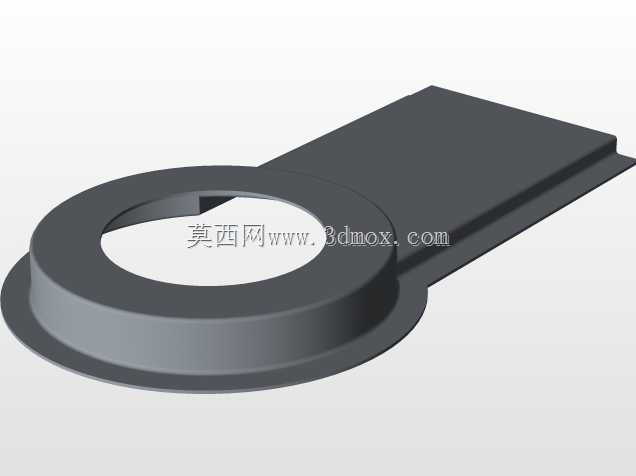

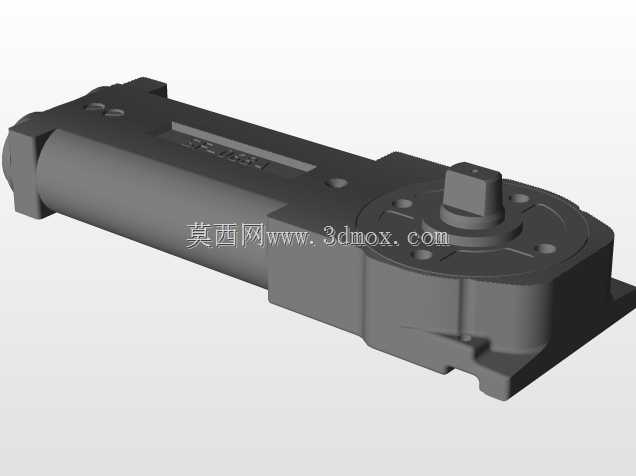

在商用公共空间、高端住宅以及对门体外观整洁度有要求的装修场景中，外露式闭门器往往会破坏门体与地面的整体视觉协调性，隐藏安装的地板闭门器便成为这类场景下的核心门控配件选择。这类闭门器整体嵌入地面下方安装，门体闭合后外部无外露结构件，能够完美适配无框玻璃门、窄边实木门、金属防火门等多种门型的安装需求，尤其在写字楼大堂、酒店客房入口、高端商铺门店等场景中，既能够实现门体的自动闭合控制，又不会破坏空间的整体装修风格。从功能实现逻辑来看，这款地板闭门器采用液压阻尼结构作为核心缓冲单元，内部设置有两级调速阀芯，能够分别控制门体在大角度开启后的快速闭合段，以及接近闭合位的慢速锁止段，避免门体快速闭合产生撞击噪音，同时也能防止夹伤通行人员，适配不同通行频率场景下的关门速度需求。闭门器的主轴采用高强度合金钢锻造加工，表面做渗碳硬化处理，能够承受高频次开关门带来的扭转载荷，长期使用不会出现主轴变形、漏油等问题，内部密封件采用耐油橡胶材质，适配不同温湿度环境下的使用需求，即使在北方低温环境或者南方高湿环境中，也能保持稳定的阻尼输出特性，不会出现冬季关门速度变慢、夏季阻尼失效的问题。在结构设计层面，这款闭门器的壳体采用一体铸造成型，外部做电泳防锈处理，壳体边缘设置有加强筋结构，能够承受地面混凝土浇筑或者铺装层带来的挤压载荷，避免安装后壳体变形影响内部阀芯的正常动作。安装时需要提前在地面预留对应尺寸的安装槽位，槽位深度需要匹配闭门器的整体高度，同时要保证槽位底部的水平度误差不超过1mm，避免闭门器安装后出现主轴倾斜，导致门体开关卡顿。闭门器上部设置有高度调节螺栓，能够在铺装完成后进行±5mm的高度微调，适配不同厚度的地面装饰层，同时主轴连接臂采用可调节结构，能够适配左开、右开以及双向开启的门体安装需求，不需要额外更换配件，降低现场安装的调整难度。从安装边界尺寸来看，这款闭门器的整体外形为方正结构，长度方向预留有接线与调节空间，安装时距离门体转轴的水平距离需要控制在指定范围内，连接臂与门体底部的连接座需要保证同轴度，避免开关门过程中出现附加扭矩，加速内部结构的磨损。闭门器的开启角度最大可以支持到110度，在90度位置可以设置定位功能，满足长时间保持门体开启的通风、搬运需求，定位力度可以通过侧面的调节螺钉进行调整，避免大风或者外力碰撞导致门体意外移位。在实际选型过程中，需要根据门体的宽度、重量以及使用频率匹配对应的闭门器型号，这款SF-68规格的闭门器能够适配单扇重量在80kg以内、宽度不超过1m的门体，满足绝大多数常规商用与住宅门的使用需求。内部液压油采用低温抗磨液压油，在-15℃到40℃的环境温度范围内都能保持稳定的粘度特性，不会因为温度变化导致阻尼力出现大幅波动，保证关门速度的一致性。闭门器的底部设置有排水孔结构，避免地面积水渗入壳体内部导致零件锈蚀，安装时需要在槽位底部铺设细沙层作为排水垫层，提升长期使用的可靠性。与传统的门框安装式闭门器相比，地板式安装的闭门器受力点位于门体底部，门体的受力更加均匀，不会因为长期开关导致门体出现下垂变形，尤其对于重量较大的玻璃门来说，这种底部受力的结构能够大幅延长门体五金的使用寿命，减少后期维护的频次。在建模过程中，需要重点关注内部液压流道的尺寸设计，阀芯与阀套的配合间隙需要控制在0.02mm以内，保证阻尼调节的精度，同时壳体的壁厚需要满足承压要求，在承受1500N的径向载荷时不会出现塑性变形。连接臂与主轴的连接采用花键结构，能够传递更大的扭矩，同时方便安装时调整门体的初始角度，不需要反复拆装连接部件。
