小量程空气流量计关键仪表结构设计

在实验室气路分配、小型气动设备供气调控、医用呼吸回路流量监测这类对小流量空气参数有精准管控需求的场景里，这类0.4-5lpm量程的空气流量计是气路系统里不能缺的检测元件。不同于大管径工业管路用的流量检测装置，这个量程段的流量计要兼顾低流速下的检测灵敏度和安装空间的紧凑性，毕竟很多配套场景里留给检测元件的安装位往往只有巴掌大的区域，还要避开周边的阀件、接头的操作空间。

从实际使用的角度看，这个流量计的核心作用是实时显示管路内的空气瞬时流量，给操作人员提供直观的流量读数，方便调整前端的调压阀或者节流阀，把供气流量稳定在工艺要求的区间里。比如在小型色谱仪的载气供给支路里，流量偏差超过0.2lpm就可能导致检测数据失真，这就要求流量计的刻度标识清晰，读数视窗的观察角度足够宽，不用操作人员凑到跟前去也能快速读准数值。

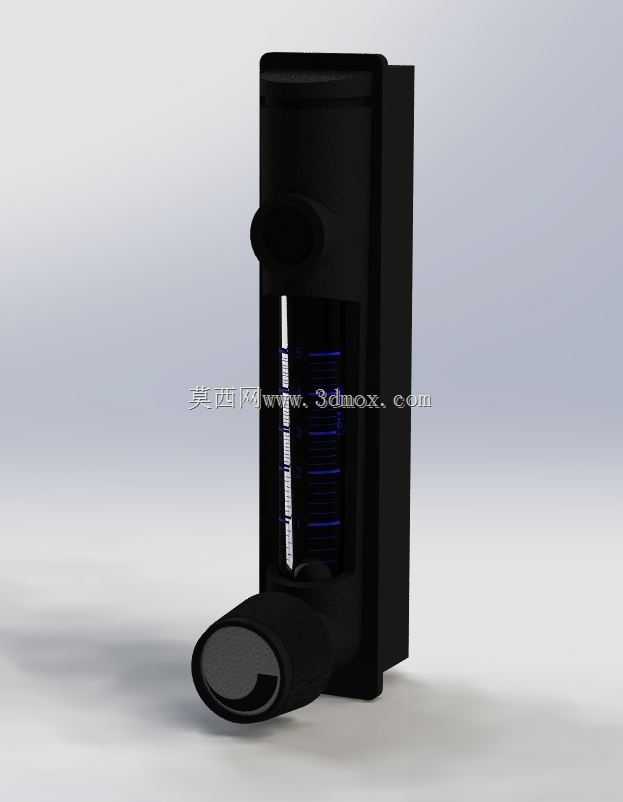

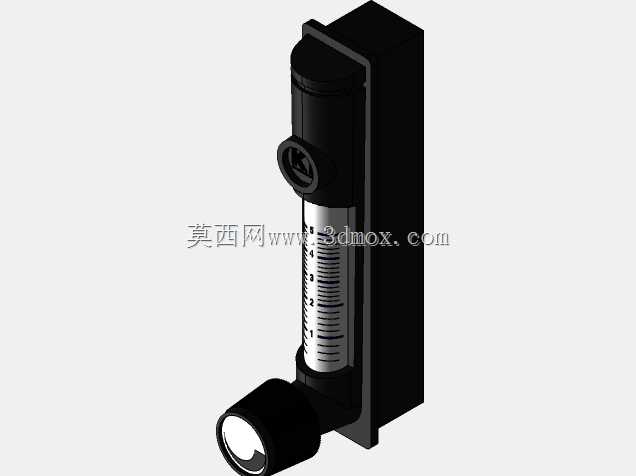

设计这款流量计时，首先要考虑的是浮子（或者说节流检测元件）的活动行程，要在有限的竖向空间里把0.4到5lpm的量程刻度均匀排布开，避免低流量区间刻度太密读不准、高流量区间刻度太松浪费空间的问题。外壳采用立式L型布局，横向的进气接头和竖向的读数腔呈90度布置，这种结构的好处是可以直接串接在水平走向的气路管路上，不需要额外做管路弯折来适配竖向安装的表体，能减少气路里的接头数量，降低漏气风险。进气端的接头做了内凹的快插适配结构，不用额外缠生料带或者加过渡接头，就能和常规的气动软管直接对接，现场安装的时候能省不少装配时间。

外形尺寸上，整个表体的竖向高度控制在120mm以内，横向的接头突出长度不超过40mm，安装时只需要在固定面板上开一个对应尺寸的矩形卡槽，把表体卡入之后靠侧边的卡扣就能固定，不需要额外打螺丝孔，适合集成在集成式气路控制箱的面板上。读数视窗前面做了凸起的防护边，避免日常操作时工具或者其他零件刮花透明视窗，影响读数清晰度。表体侧面的调节旋钮做了防滑的滚花处理，带有限位结构，不会因为误碰就把流量阈值调偏，旋钮的阻尼感调校到适中的程度，既不会太松导致震动时自行偏移，也不会太紧导致调整的时候需要用太大的力气。

内部的流道做了渐扩式设计，空气从横向接头进入之后，会顺着导流结构平稳进入竖向的测量腔，避免气流直接冲击浮子导致读数抖动。测量腔的内壁做了光滑处理，减少气流的沿程阻力，也避免长期使用时空气中的微量杂质附着在腔壁上，导致浮子卡滞。底部的接头和竖向腔体的连接处做了密封槽，预装了O型密封圈，装配到位之后就能保证气密性，在0.8MPa的常规供气压力下不会出现泄漏问题。

在做三维建模的时候，要特别注意各个配合面的公差匹配，比如透明视窗和外壳的配合间隙要控制在0.1mm以内，间隙太大容易积灰，间隙太小装配的时候容易把视窗挤裂。浮子的导向槽要和腔体保持同轴度，公差控制在0.05mm以内，不然浮子上下活动的时候会出现卡滞，导致流量检测不准。侧边的调节旋钮和内部节流针阀的连接要做防脱结构，避免旋钮被拔出导致气路漏气。另外还要考虑不同安装方向的适配性，虽然默认是竖向安装，但结构上预留了横向安装的刻度校准余量，满足特殊安装场景的需求。

这类小量程流量计在实际选型的时候，还要注意和上下游阀件的通径匹配，这款的通径是和6mm气动软管适配的，和常规的小型气动元件通径一致，不用做变径转接。表体的材质选用了耐普通压缩空气冷凝水腐蚀的工程塑料，重量轻，也不会像金属材质那样在长期使用后出现锈蚀污染气路的问题，适合用在对洁净度有一定要求的气路系统里。
