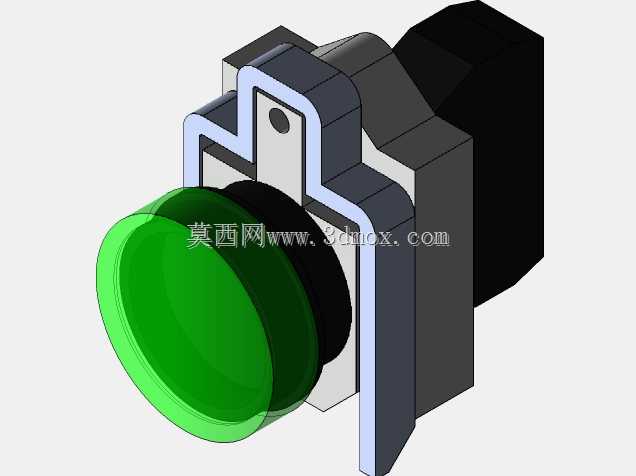

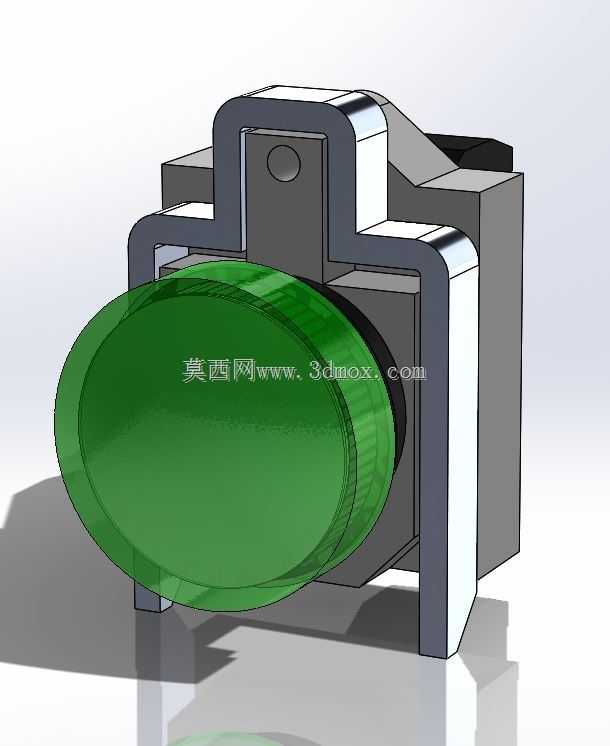

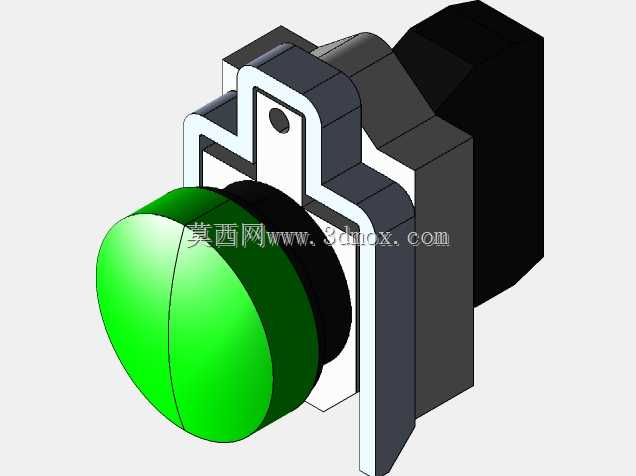

嵌入式绿色面板安装信号指示灯结构

做设备电控布局的时候，面板指示灯是绕不开的基础元件，这次做的这款绿色面板安装指示灯，是针对常规工业控制柜、设备操作面板的通用安装场景设计的，平时在生产线的设备启停状态提示、故障预警、电源通断指示工位上，这类绿色指示灯通常用来标注设备正常运行、电源接通这类正向状态信号，相比红、黄两色的警示类指示，绿色灯的使用频次在常规设备面板上占比接近四成，是电控面板的标配元件。

从结构设计来看，这款灯采用了面板嵌入式卡扣安装结构，没有采用外露螺丝的固定方式，安装时只需要在面板上开出对应尺寸的方型安装孔，将灯体从面板正面推入，背部的弹性卡扣就会自动卡在面板背面，不需要额外加装固定螺母，单人就能完成安装作业，在批量组装电控柜的时候，这种卡扣结构能比螺纹式固定节省近六成的安装时间，也不会出现螺母松动导致灯体歪斜的问题。灯罩部分采用了椭圆弧面的绿色透光结构，相比平面灯罩，弧面设计能让内部LED光源的光线形成更大的扩散角度，操作人员在设备正面左右偏角60度的范围内都能清晰识别灯的亮灭状态，不会因为观察角度偏斜出现看不到信号的情况，灯罩边缘做了加厚的止口结构，和灯体基座配合的时候能形成贴合的密封面，阻挡车间内的粉尘、少量飞溅的切削液进入灯体内部，适配普通机加工车间的常规使用环境。

灯体的基座部分采用了方型定位结构，和安装孔配合的时候能限制灯体的转动自由度，安装完成后不会因为日常触碰、擦拭面板出现灯体旋转、接线拉扯的问题，基座背部预留了标准的接线端子插装位，适配常规的0.5平方多股电控导线，不需要额外焊接导线，直接插装就能完成接线，后期维护更换的时候也能快速拆线，不用整段梳理线束。从安装边界尺寸来看，这款灯的面板外露部分高度控制在12毫米以内，不会在面板表面突出过多，避免车间内搬运工件、操作设备的时候误碰刮到灯罩，背部的接线端整体深度控制在28毫米，不会占用柜内过多的纵深空间，在厚度较薄的悬挂式操作面板上也能顺利安装，不会出现背部顶到柜内其他元件的情况。

设计过程中特意调整了卡扣的弹性行程，适配1.5毫米到3毫米厚度的常见面板材质，不管是冷轧钢板喷塑的电控柜面板、亚克力材质的设备操作面板，还是薄铝板做的小型设备面板，都能通过卡扣的弹性变形牢牢固定，不会因为面板厚度差异出现安装松动、卡扣断裂的问题。灯罩的绿色透光材质做了柔光处理，内部光源点亮的时候不会出现刺眼的眩光，长时间观察也不会造成视觉疲劳，同时透光率控制在合适范围，即使车间内有较强的环境照明，也能清晰分辨灯的亮灭状态，不会出现强光下看不清信号的问题。灯体的所有棱角位置都做了R0.5的圆角处理，安装的时候不会划伤操作人员的手部，也不会在安装孔位置刮伤面板的喷塑层，避免面板掉漆生锈的问题。

在实际设备选型搭配的时候，这款绿色指示灯可以和同安装尺寸的红色停止指示灯、黄色故障指示灯、蓝色电源指示灯做面板阵列布局，统一的安装尺寸能让面板开孔作业一次完成，不需要更换开孔模具，加工效率更高，整体面板的视觉一致性也更好。相比传统的螺纹固定式指示灯，这款卡扣式结构没有外露的金属固定件，面板正面的整体性更强，清洁面板的时候也没有卫生死角，擦拭的时候不会被螺纹缝隙卡住抹布，在食品加工、医药生产这类对设备卫生要求较高的车间场景下也能适用。
