十字弓原型结构可调整式设计方案

在户外装备、运动器材的结构研发环节，这类十字弓原型的三维结构设计，核心是为产品迭代阶段的结构验证、力学性能预判提供可视化的分析载体，区别于最终量产定型的产品结构，原型阶段的设计更侧重各运动部件的独立拆解与装配关系梳理，方便研发团队快速定位结构干涉、运动卡滞等潜在问题。从实际应用场景来看，这类原型结构可用于运动器材研发阶段的方案评审，也能作为机械原理教学中连杆传动、弹性储能结构的演示载体，帮助学习者直观理解弹性势能转化为动能的机械传递路径。

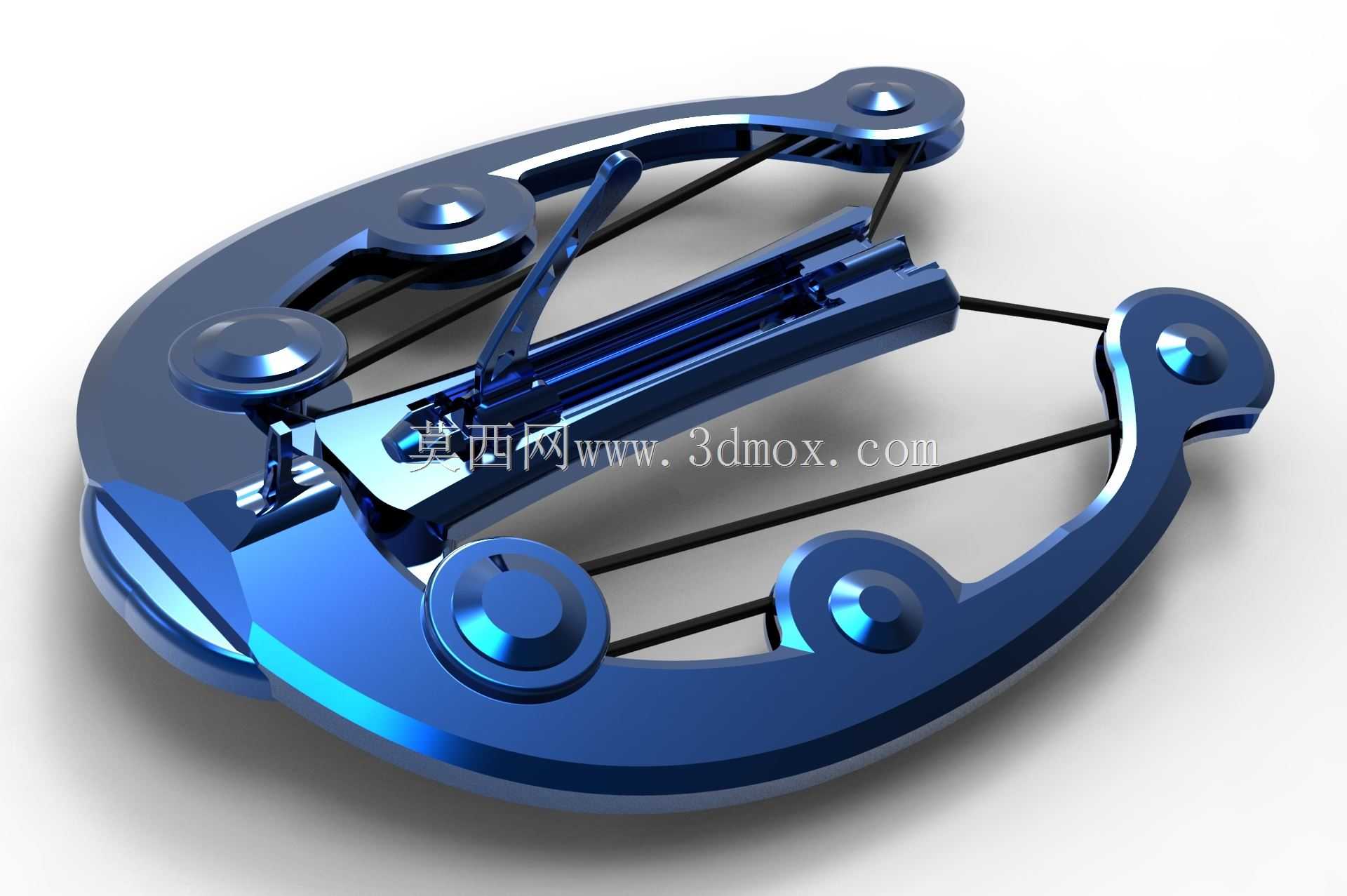

设计过程中没有直接采用一体化的弓体建模思路，而是将总成结构拆解为弓臂、弩机、弦槽、握把、扳机组件等所有独立的主要运动部件，每个部件都保留了独立的装配约束关系，这样的处理方式并非为了建模省事，而是考虑到视觉分析的便利性——在三维环境中可以单独隐藏任意部件，观察相邻部件的运动行程是否存在干涉，比如扳机释放时的转动角度是否会碰到握把内壁，弦体回弹时的运动轨迹是否会与弓臂固定件产生摩擦，这些细节如果采用一体化建模，很难在设计阶段快速排查。

考虑到原型验证阶段的尺寸迭代需求，所有结构的尺寸参数都做了可调整的关联设计，没有将尺寸完全锁死，研发人员可以根据材料弹性模量、目标射程、握持手感的不同需求，调整弓臂长度、弩机行程、扳机力臂长度等核心参数，不需要重新绘制整个模型，只需要修改对应参数就能快速生成新的结构方案，大幅提升原型迭代的效率。建模过程中参考了常规十字弓的结构逻辑，通过二维图纸的尺寸标注还原各部件的轮廓与装配位置，没有做过多的装饰性结构，所有曲面与实体特征都服务于结构功能的实现。

需要注意的是，在环境镜像类的结构分析场景中，弓体主体的对称结构可能会出现镜像约束识别偏差的问题，这是因为原型阶段部分非关键受力面的倒角、让位槽没有做完全的对称处理，除了这一细节之外，整个模型的所有装配关系、运动约束、结构边界都做了完整定义，能够直接导入运动仿真模块做动作模拟，也可以导出工程图用于手板件的加工验证。

从安装边界来看，整个弓体的握持部分按照人体工程学的常规握持尺寸预留了安装空间，各运动部件的活动行程都在弓体的整体外轮廓范围内，没有超出边界的运动结构，不会出现部件运动时与外部附件干涉的问题；弓臂与主体的连接位置预留了标准的紧固件安装孔位，可以根据实际选用的材料强度调整紧固件规格，不需要额外对连接位置做二次加工。在储能结构的设计上，弦体的固定位置做了可调式的让位结构，可以根据弓臂的形变范围调整弦体的初始张紧力，适配不同弹性系数的弓臂材料，不需要重新设计弦槽结构。扳机组件的传动比做了多档可调的结构预留，在原型测试阶段可以通过调整传动销的位置改变扳机扣力，匹配不同使用场景下的操作需求，不需要更换整个扳机部件。
