环形无线鼠标充电放置底座结构设计

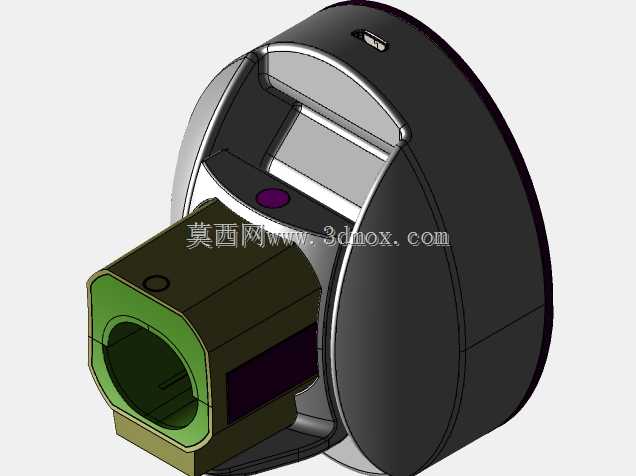

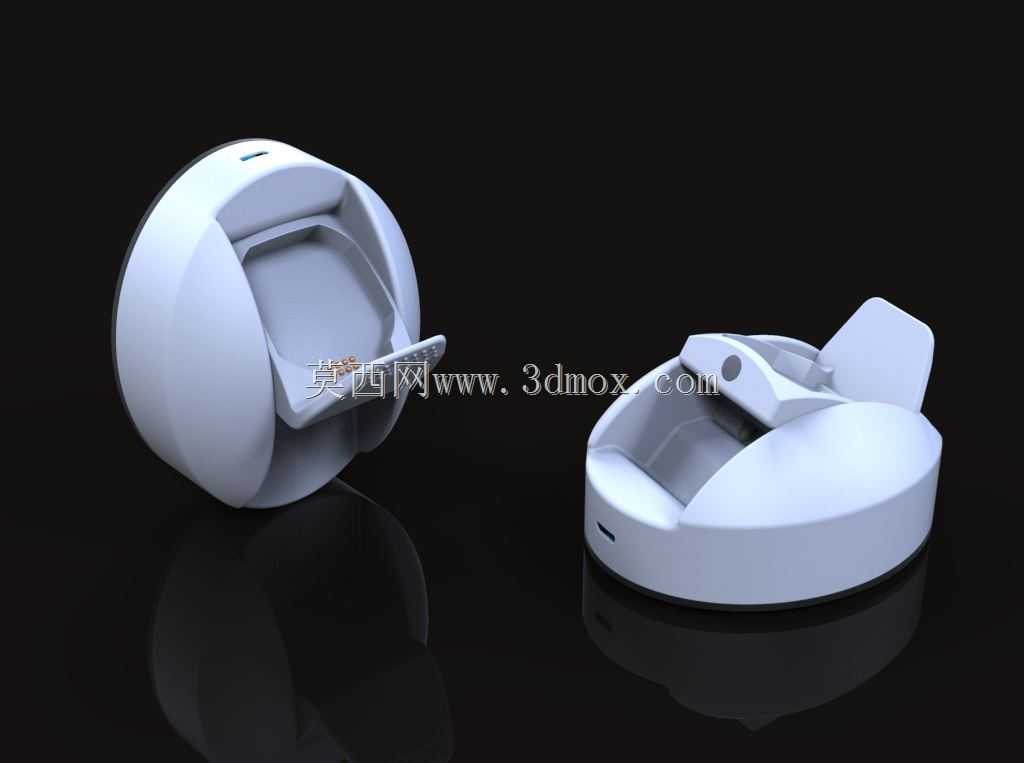

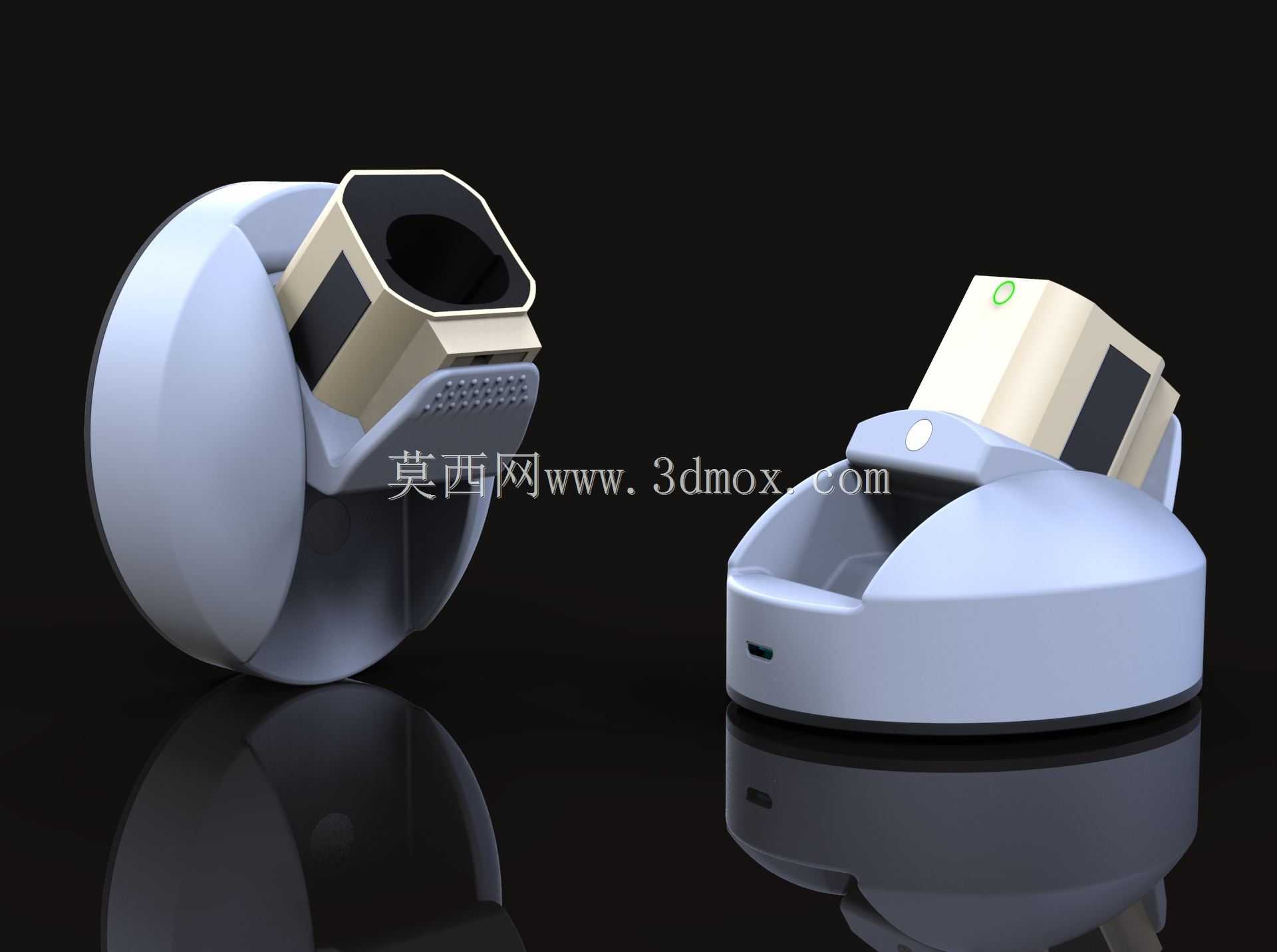

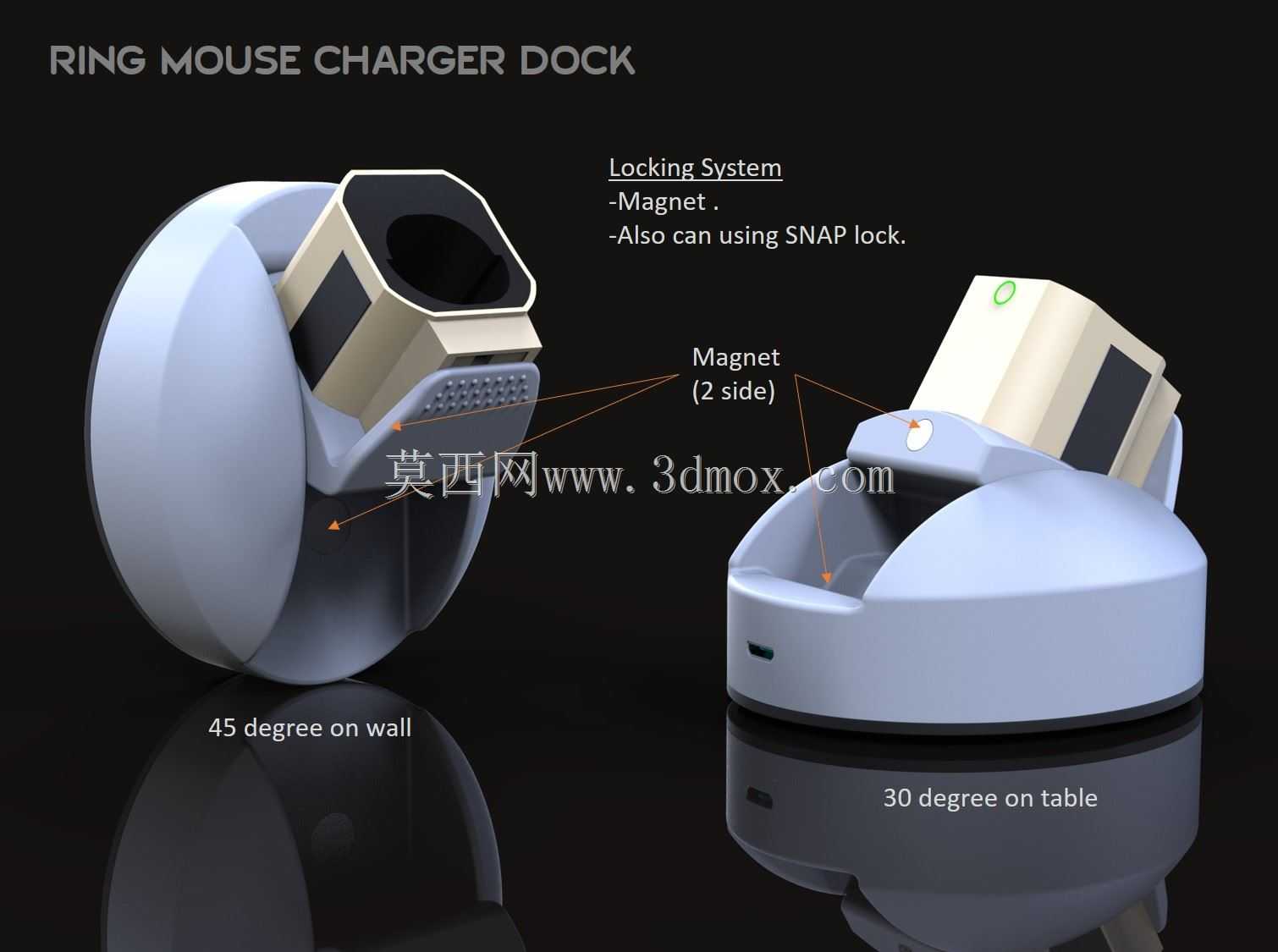

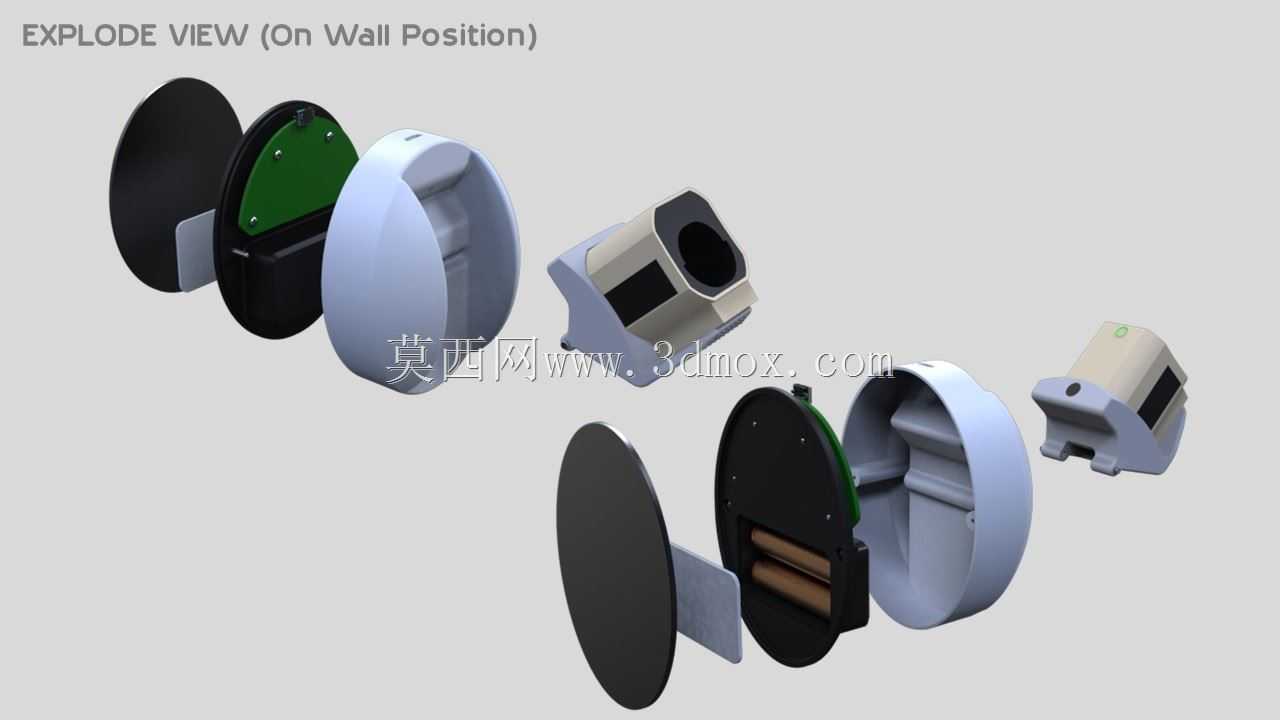

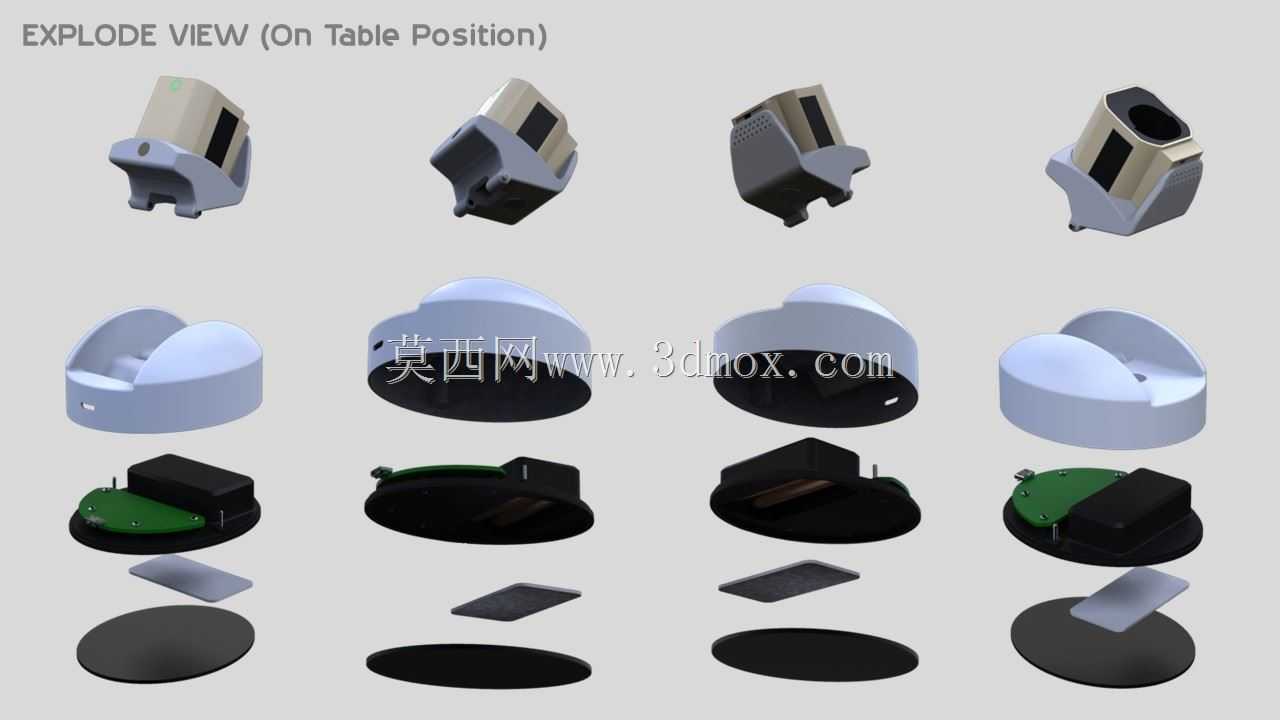

这款环形鼠标充电支架，主要面向桌面办公、电竞外设配套场景使用，解决垂直环形造型无线鼠标日常放置与补能的双重需求，区别于常规扁平鼠标的平放充电方案，适配特殊环形握持结构鼠标的立式放置逻辑，避免鼠标长期平放造成的底部触点磨损、滚轮积灰问题。从实际使用场景出发，日常办公场景下用户常将无线鼠标随手放置在桌面边缘，容易被线缆扫落或被手肘碰掉，这款支架的立式承托结构可以将鼠标固定在指定位置，充电触点自动对位，不需要用户反复插拔充电线，拿起即可使用，放下自动进入充电状态，适配高频次鼠标使用的办公、电竞场景，减少充电操作的打断感。产品功能上，支架分为底座承托区与鼠标定位卡槽两部分，底座内置充电触点模块，与鼠标底部的充电接点位完全匹配，当鼠标沿卡槽滑入放置到位后，触点自动压合导通，开始补能，底座侧面预留充电线走线槽，可以适配常规Type-C充电线的接入，走线槽做了圆角过渡处理，避免长期弯折造成线材外皮破损。底座底部做了整圈防滑硅胶垫，放置在光滑桌面、玻璃台面上也不会出现滑动，底座内置配重块，整体重心落在底座几何中心位置，鼠标取放过程中不会出现支架侧翻的情况。设计思路上，没有采用常规的平放托板结构，而是针对环形鼠标的特殊环形握持造型，做了倾斜式的定位卡槽，卡槽的倾斜角度设置为15度，既符合用户日常取放鼠标的手部动作角度，拿取时不需要刻意调整手腕角度，同时倾斜放置可以让鼠标的环形握持区自然悬空，不会与支架表面产生摩擦，避免鼠标外壳的类肤涂层长期接触硬质塑料出现掉漆、粘手的老化问题。承托面的接触位置全部做了R2以上的圆角处理，没有尖锐棱角，避免取放鼠标时刮花鼠标外壳，也不会划伤用户手部。外形尺寸方面，底座整体为类圆形结构，直径控制在85mm，整体高度72mm，放置在桌面上不会占用过多的桌面空间，比常规的手机无线充电器占地面积更小，适合紧凑桌面布局使用。安装边界上，这款支架不需要额外打孔固定，直接放置在平整桌面即可使用，底部防滑垫的厚度为2mm，可以适配桌面0.5mm以内的轻微不平整，不需要额外粘贴固定胶，移动位置时可以直接拿起，不会在桌面残留胶痕。卡槽的定位尺寸完全匹配对应环形鼠标的外形轮廓，间隙控制在0.3mm，既可以保证鼠标顺利滑入，不会出现卡滞，也不会因为间隙过大造成放置后晃动，导致充电触点对位不准无法充电的问题。充电触点采用弹簧顶针结构，顶针的伸缩行程为1.5mm，即使鼠标放置时存在轻微的位置偏差，顶针也可以通过伸缩补偿保证接触导通，不会出现接触不良的问题。底座内部的走线空间预留了足够的线材弯曲半径，充电线接入后可以自然弯曲从侧面走线槽引出，不会出现线材硬折造成的内部线芯断裂问题。从结构强度角度，支架的外壳壁厚设置为2.5mm，采用常规ABS材质注塑即可满足强度要求，日常取放鼠标的冲击力不会造成外壳开裂，卡槽位置做了局部加厚处理，厚度达到3mm，长期插拔鼠标也不会出现卡槽变形、定位失效的问题。底座与配重块之间采用卡扣连接，不需要额外打螺丝，装配工序简单，适合批量生产组装，配重块采用铸铁材质，重量控制在120g，加上外壳整体重量约180g，足够保证放置稳定性，同时不会因为过重造成移动不便。
