可调式快速夹紧壁挂挂钩结构设计

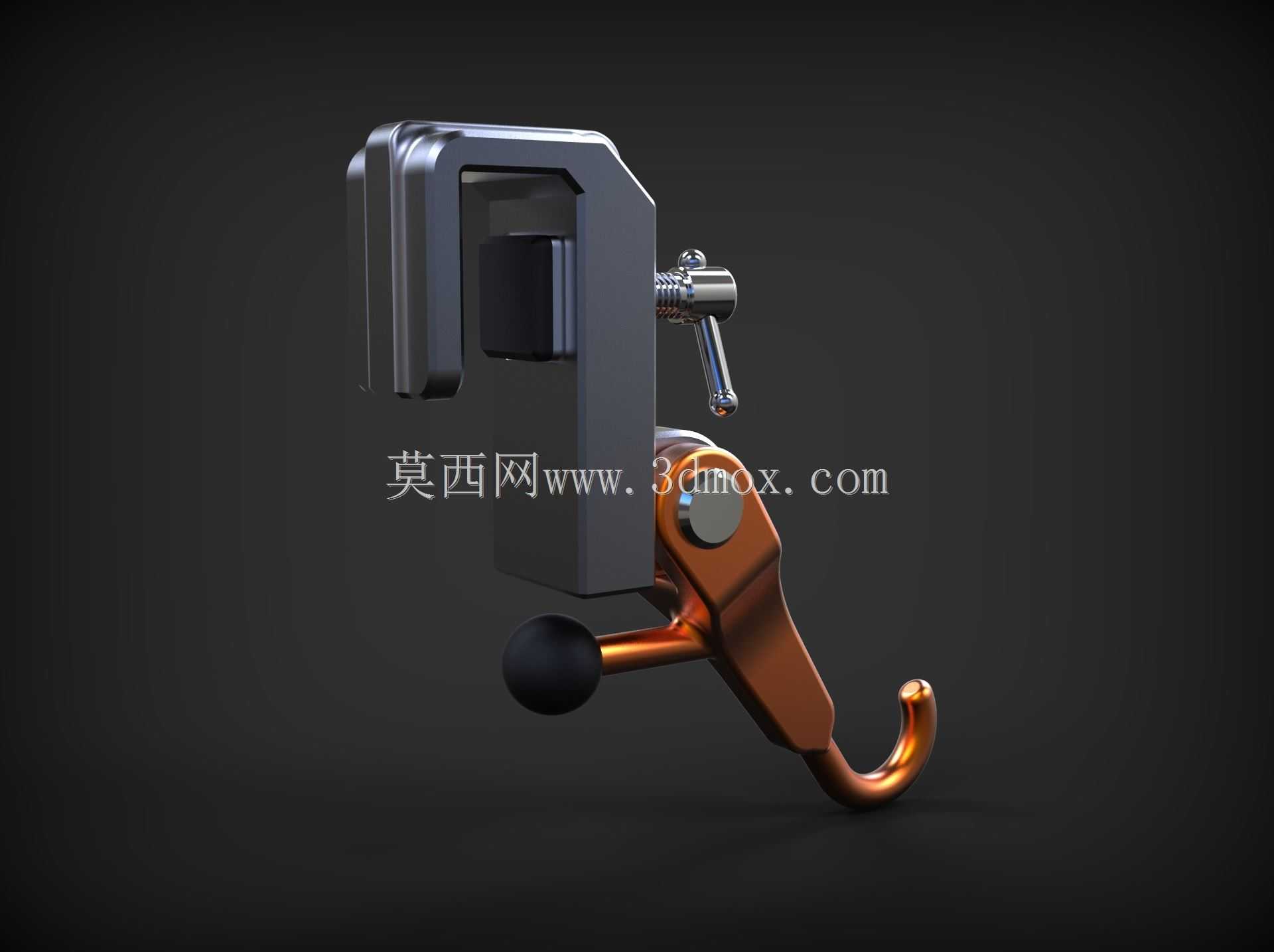

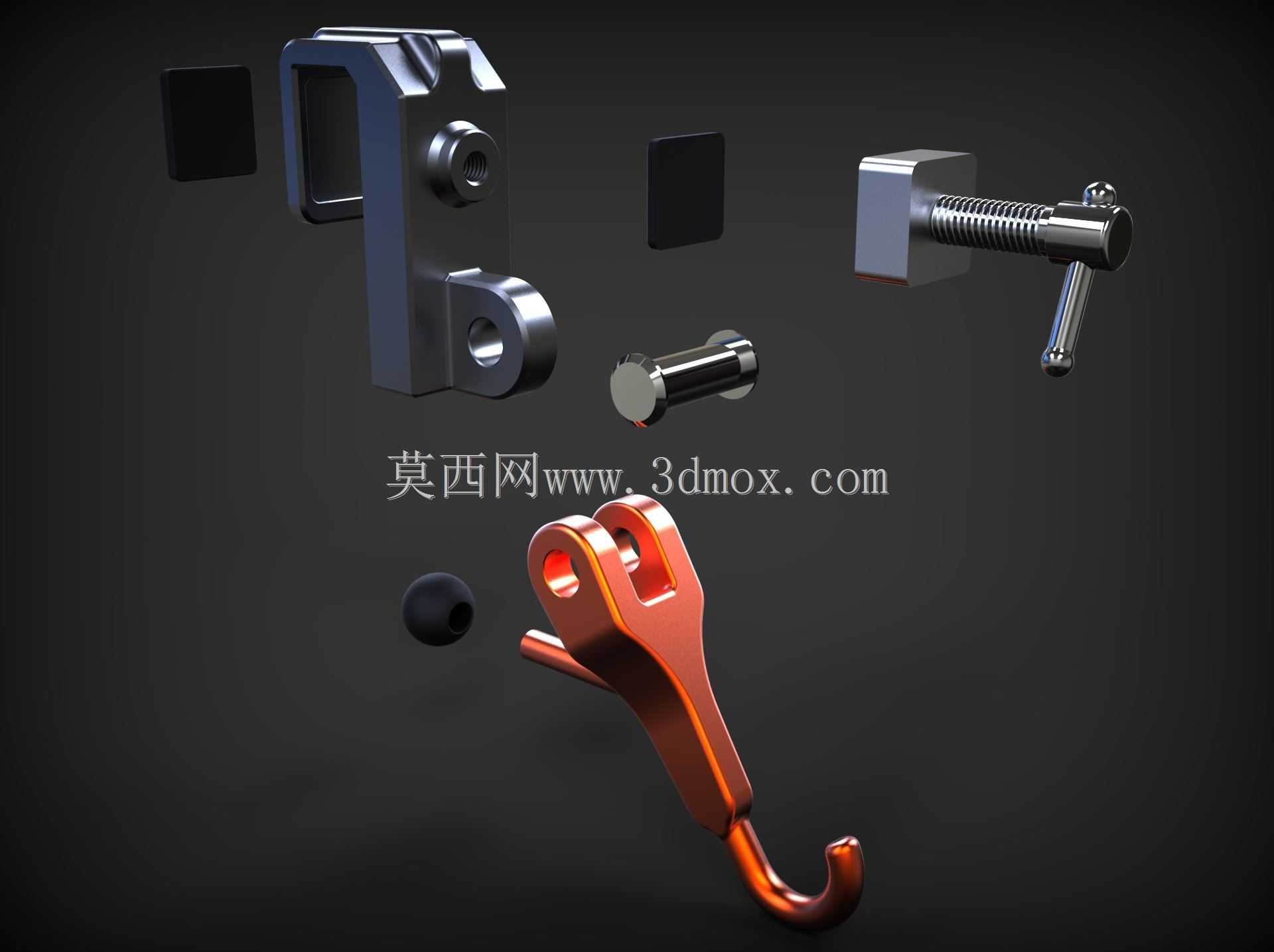

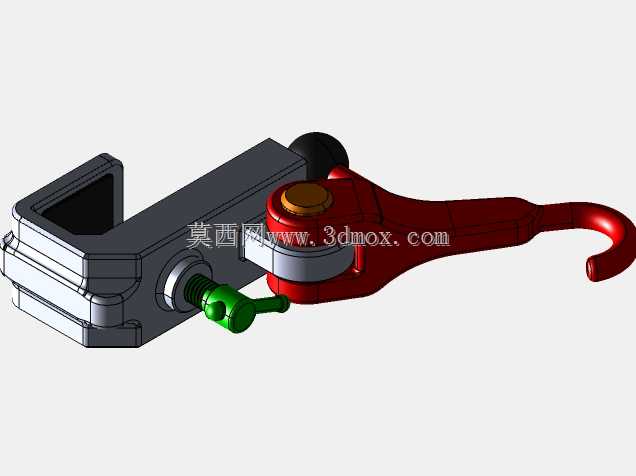

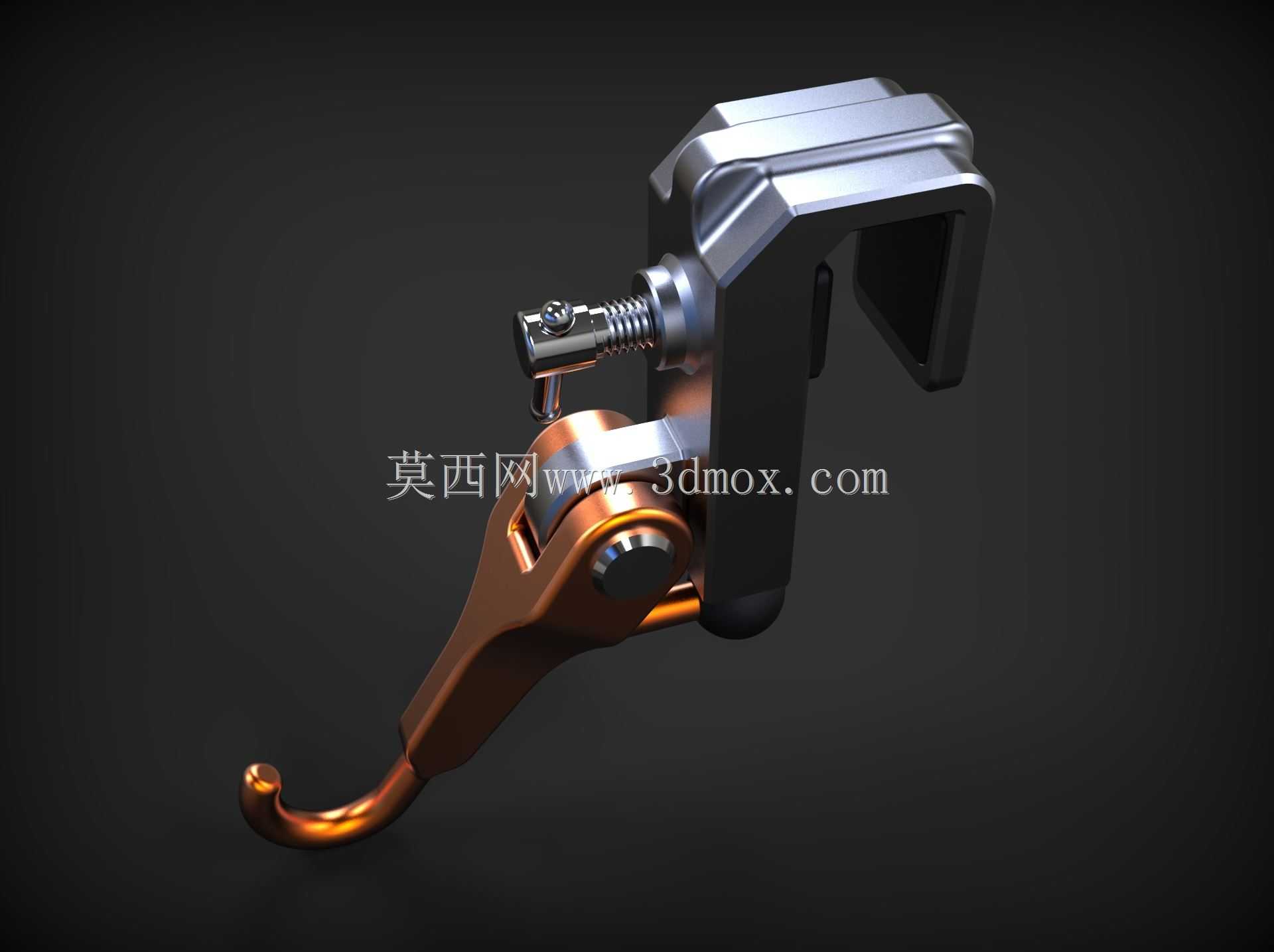

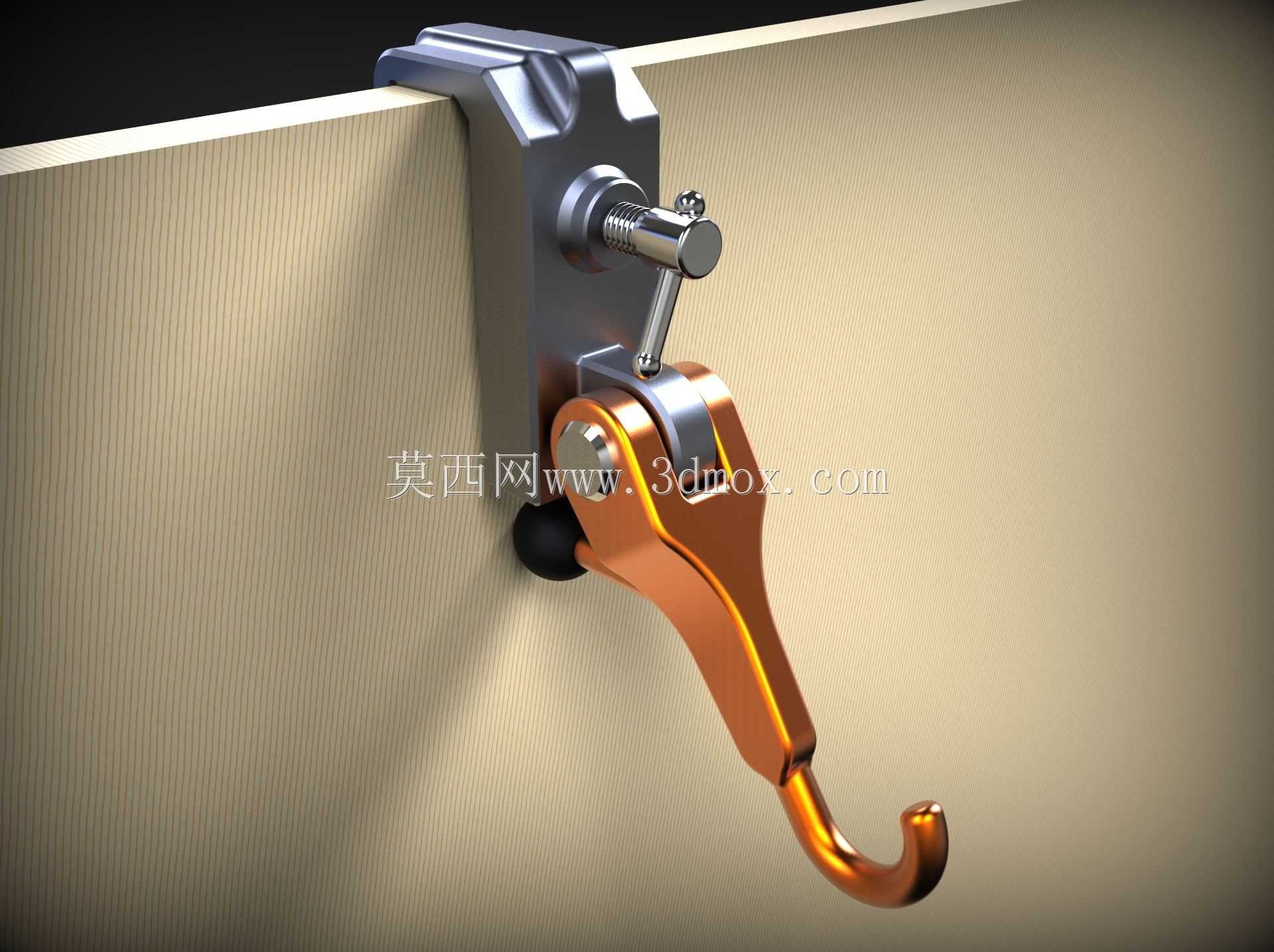

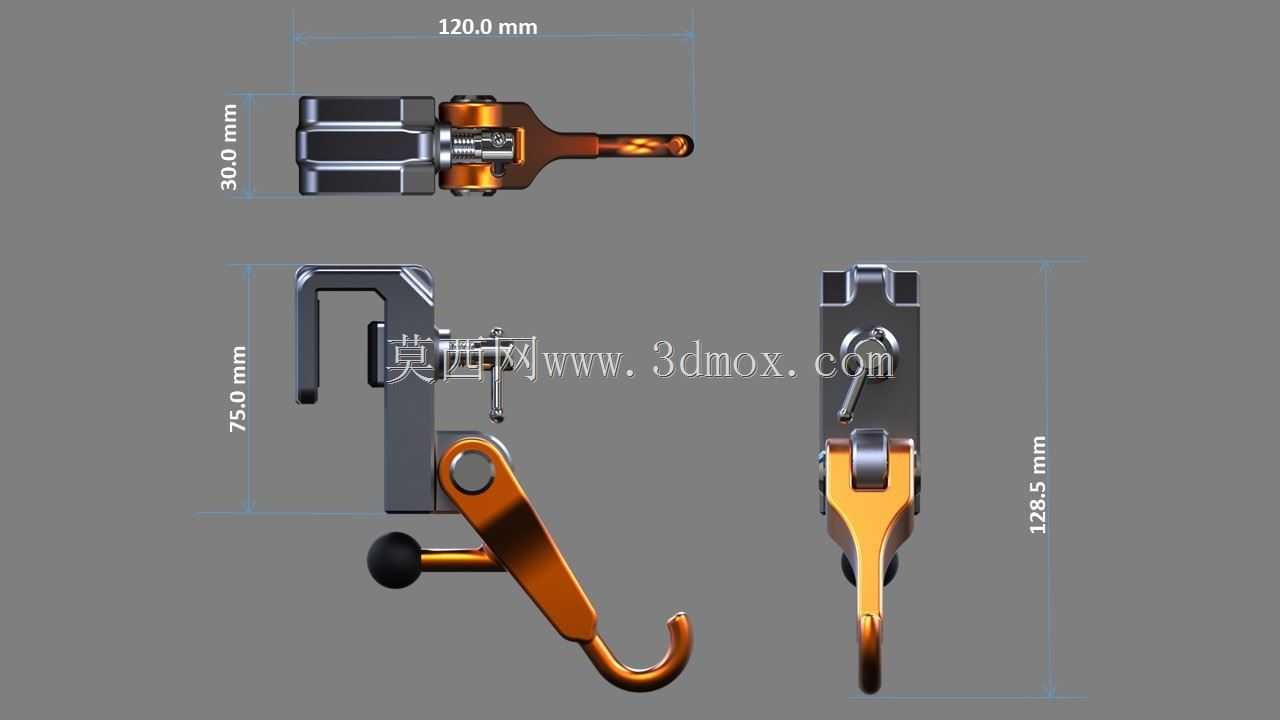

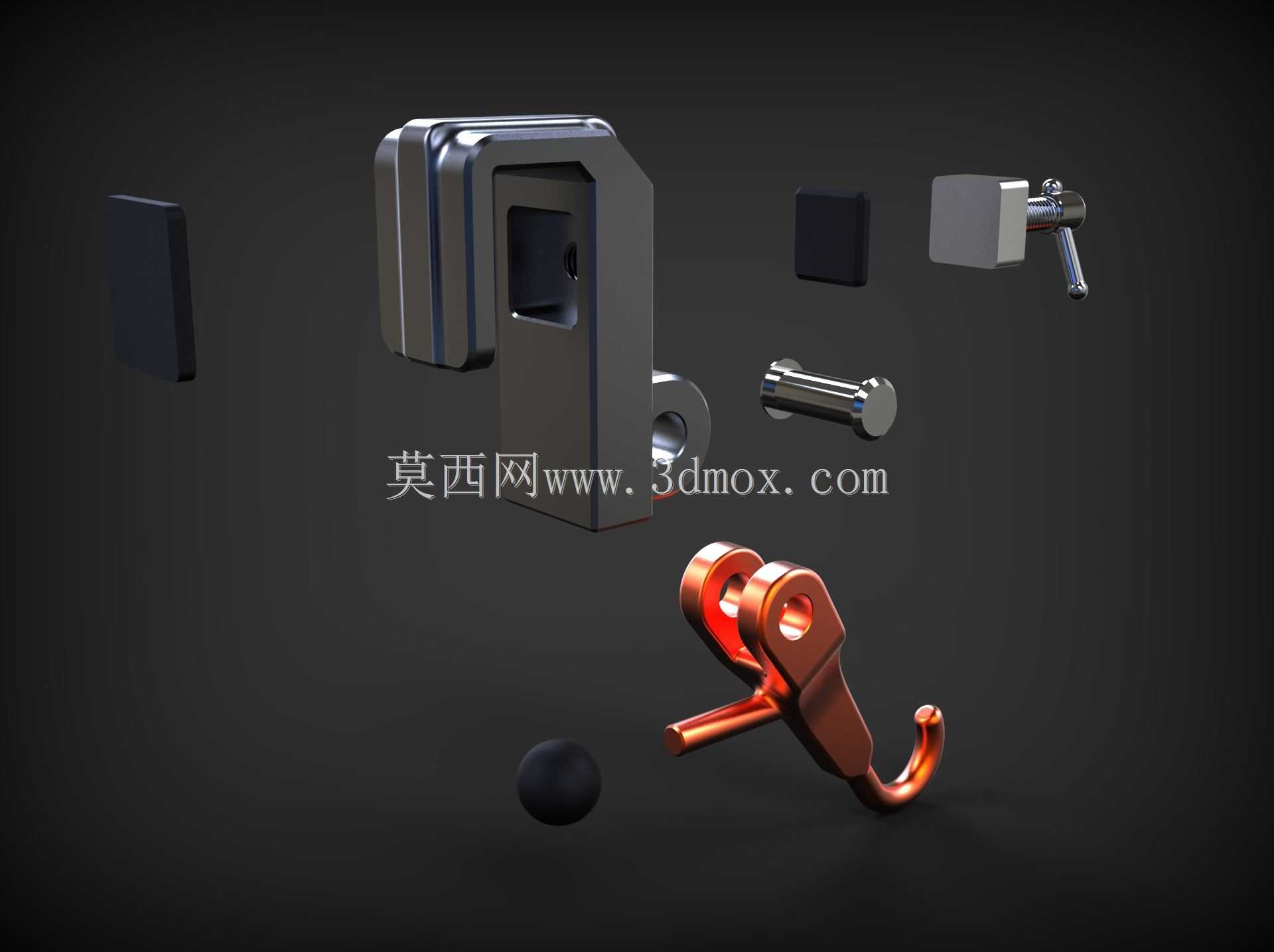

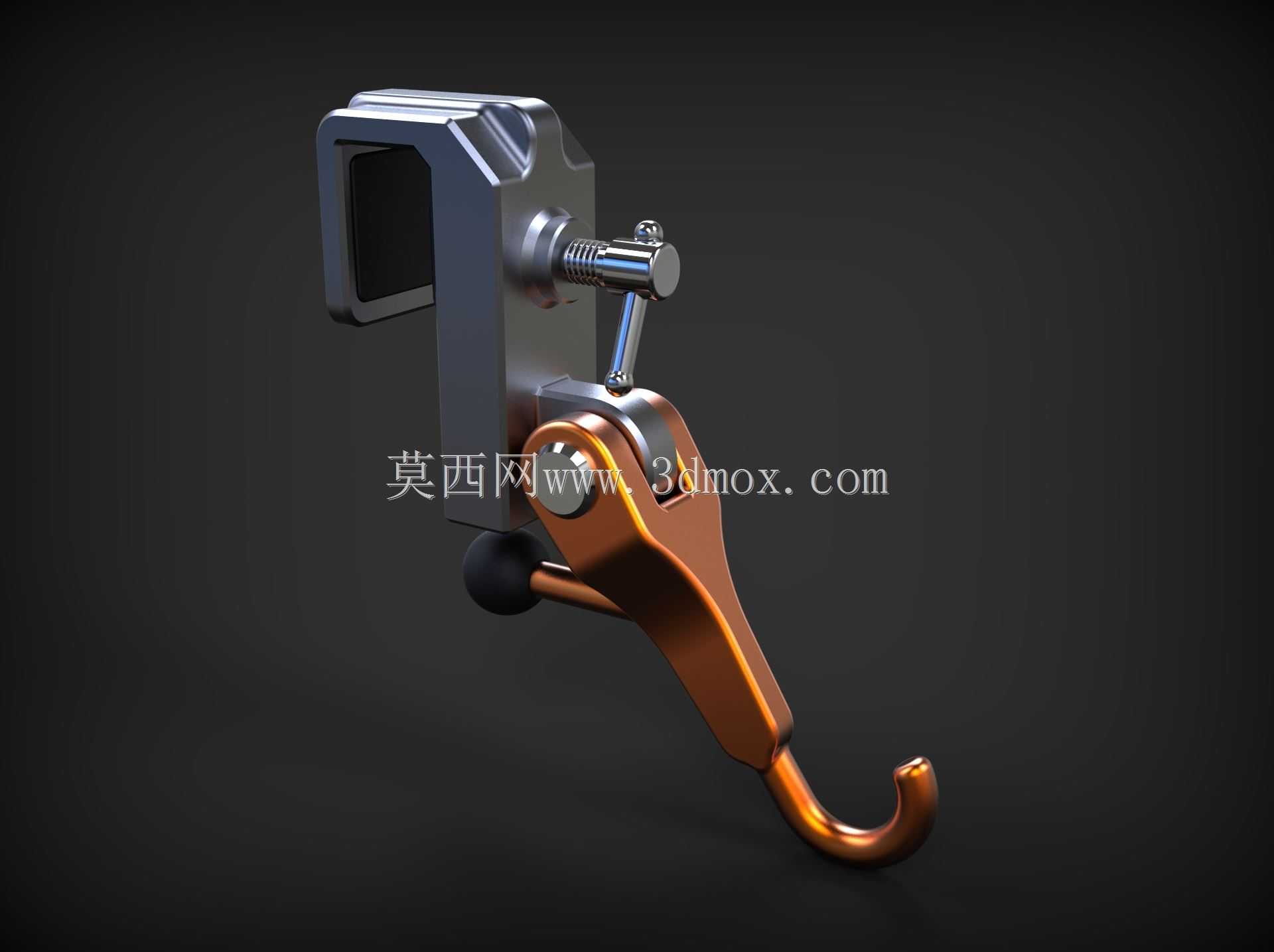

　　这款壁挂夹紧挂钩的设计，核心是解决无预装孔位的薄壁板类结构上的临时或长期挂载需求，在车间工位器具旁的隔断板、展会临时展板、户外临时围挡、仓储货架侧护板这类场景中，不需要提前钻孔、不需要破坏安装基面，就能实现可靠的挂载固定。从结构组成来看，整体分为夹座、调节螺杆、快压手柄、挂钩主体四个核心部分，夹座的上沿做了直角折弯结构，刚好卡在安装板的上边缘，作为整个结构的受力支撑基准，避免挂载时整体向下滑移。调节螺杆采用细牙螺纹设计，旋转手柄端的滚花旋钮就能调整夹座开口的有效夹持范围，适配不同厚度的安装板材，螺杆端部做了橡胶缓冲垫，夹紧时不会刮伤安装基面的漆面或板材表面，同时橡胶材质的高摩擦系数能进一步提升夹持的防滑性能，

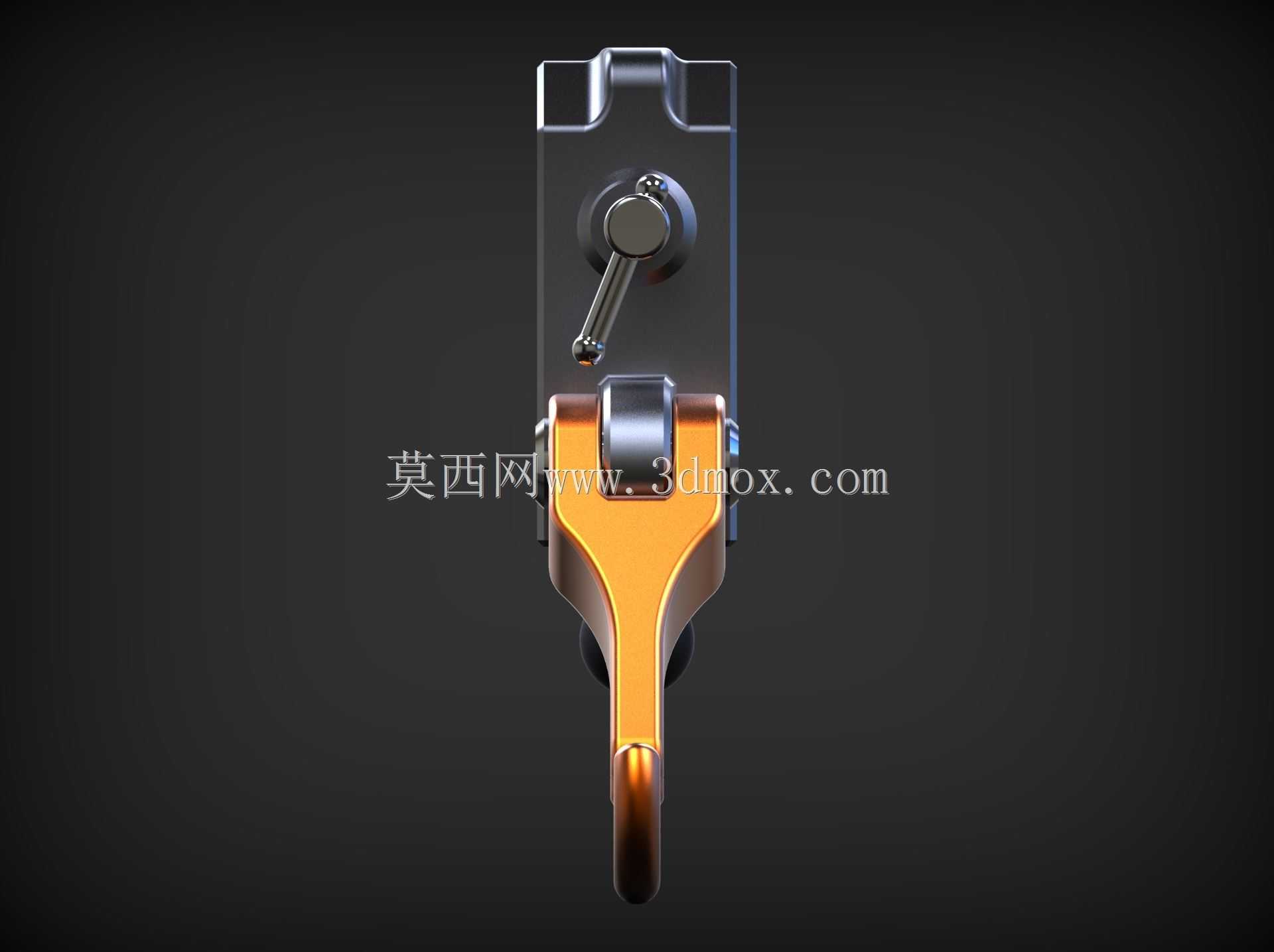

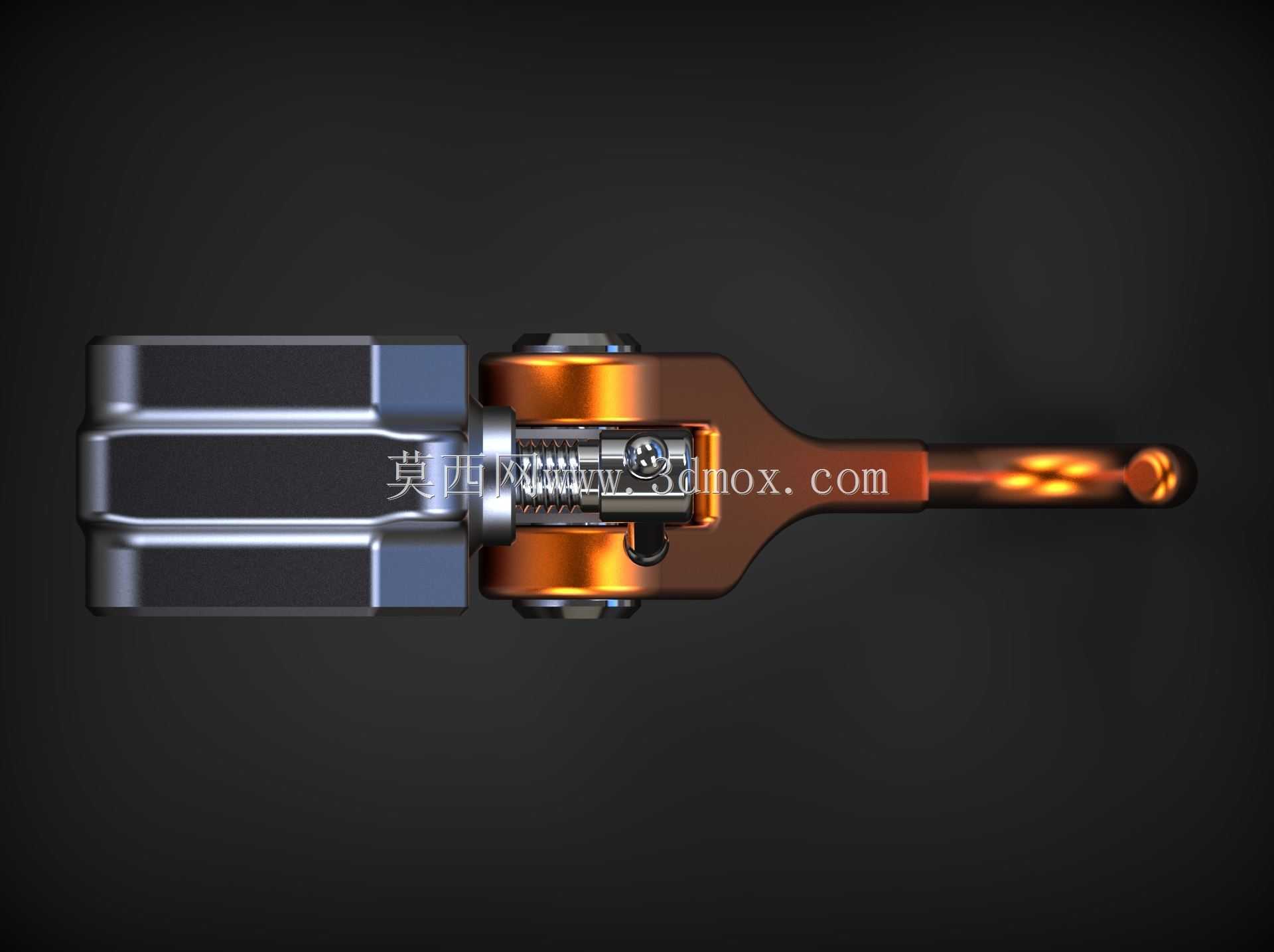

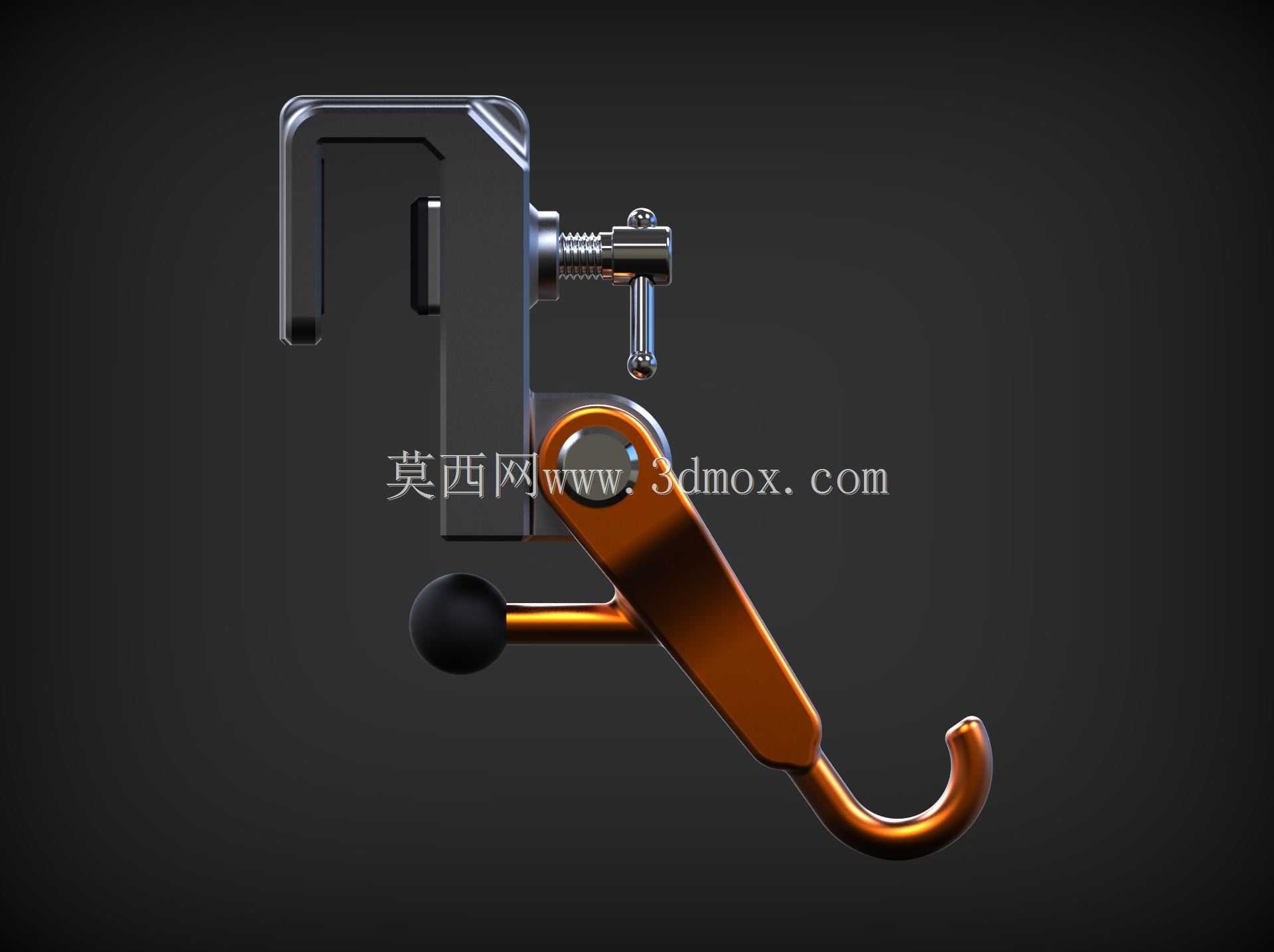

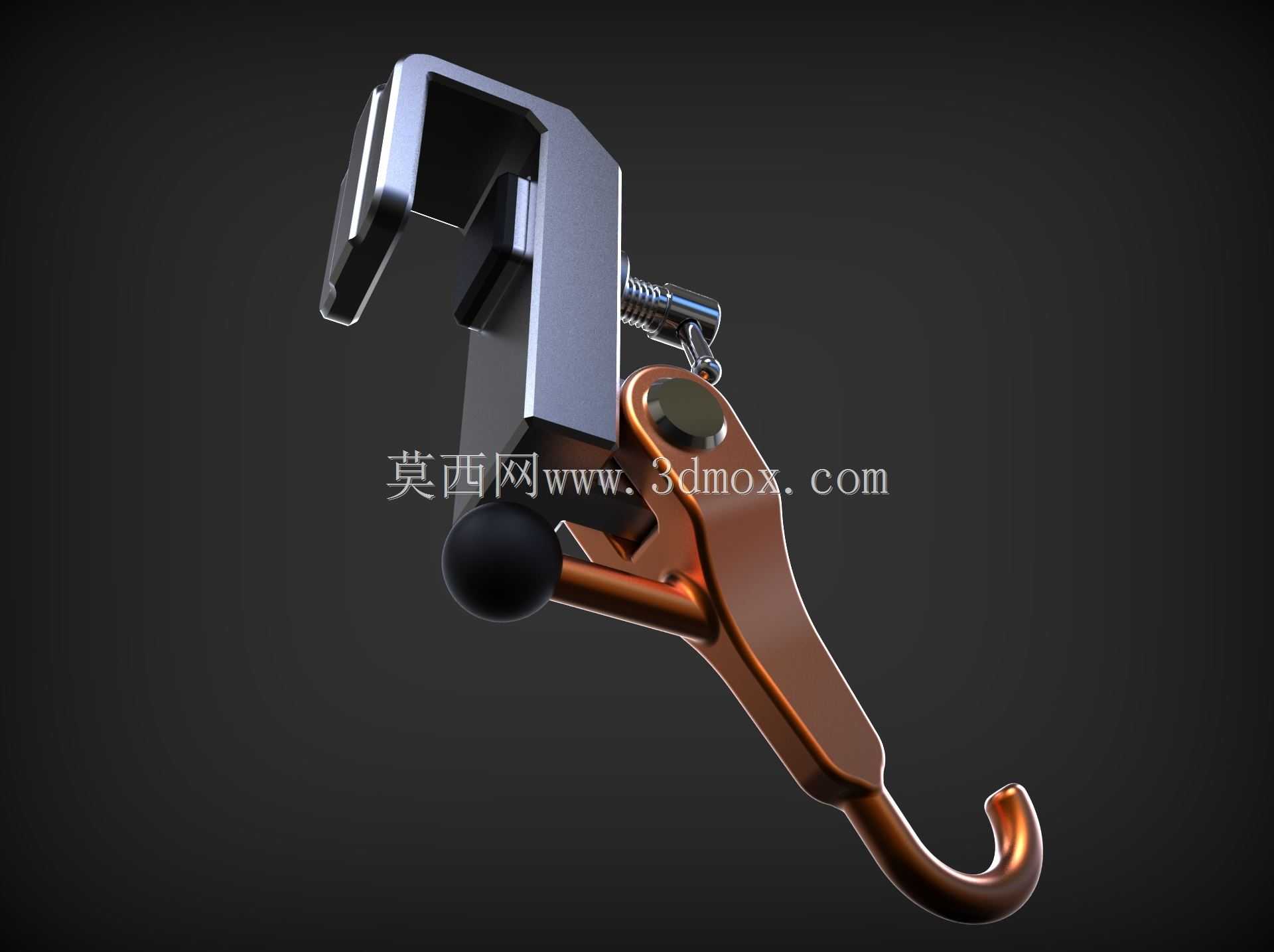

　　避免挂载重物时出现夹座松脱滑落的问题。快压手柄采用偏心轮锁紧结构，当调整好螺杆的大致夹持位置后，向下扳动铜色的快压手柄，就能通过偏心结构的行程差实现快速夹紧，不需要反复旋转螺杆拧紧，拆装调整的效率比传统螺栓夹紧的挂钩高很多，适合需要频繁调整挂载位置的使用场景。挂钩部分做了圆弧过渡的弯钩造型，弯钩末端做了向上的防脱翘边，挂载绳索、吊环、工具挂带时，不会因为轻微晃动就从挂钩上滑脱，挂钩和快压手柄采用一体铰接结构，受力时载荷直接通过铰接销轴传递到夹座上，不会把额外的弯矩作用在锁紧结构上，保证锁紧状态的稳定性。从安装边界来看，夹座的开口调节范围覆盖常见的3mm到25mm厚度的板材，不管是薄的铝塑板、密度板展板，还是稍厚的钢板隔断、

　　木质货架侧板都能适配，夹座与安装板接触的两个面都做了防滑纹理处理，配合橡胶垫的摩擦力，在额定挂载载荷下不会出现横向或纵向的位移。设计过程中特意做了受力路径的优化，挂载重物时的拉力首先作用在弯钩上，通过铰接轴传递到快压手柄的偏心锁紧位置，再通过夹座的直角折弯边把载荷分散到安装板的上沿和侧面两个接触面，避免单点受力过大压坏安装基面，同时夹座的主体采用压铸铝合金材质，兼顾结构强度和自身重量，不会因为自重过大给安装板带来额外的负载，快压手柄和挂钩部分做了表面镀铜处理，在潮湿的车间或户外环境下也能有不错的防锈能力，调节螺杆采用不锈钢材质，长期使用不会因为锈蚀出现螺纹卡滞的问题。在实际使用中，这类挂钩可以挂载车间的轻型工具、线缆盘、

　　作业指导书挂袋，也可以在展会场景挂载宣传展品、装饰挂件，甚至在户外露营时夹在露营车的侧板上挂载炊具、照明灯具，不需要在安装面上留下钻孔痕迹，拆装后可以反复使用，不会对安装基面造成不可逆的破坏。结构上的细节处理也考虑了长期使用的可靠性，所有铰接位置都做了衬套设计，反复扳动快压手柄也不会出现铰接孔磨损导致的锁紧间隙过大问题，螺杆端部的橡胶垫采用可更换设计，长期使用磨损后只需要更换橡胶垫就能恢复原有的防滑性能，不需要整体更换整个挂钩，降低了使用维护的成本。整体外形没有尖锐的外凸棱角，所有边角都做了圆角倒钝处理，日常使用时不会刮伤操作人员的手部，也不会刮坏挂载的物品表面，快压手柄的扳动角度做了限位设计，扳到锁紧位置后不会过度转动导致偏心结构过死点无法解锁，单手就能完成锁紧和解锁的操作，不需要额外借助工具，调整位置时只需要扳开快压手柄就能沿着板材边缘滑动调整位置，调整到目标位置后扳下手柄就能完成固定，整个操作过程不需要任何辅助工具，单人几秒就能完成安装或移位。
