汽车交叉臂式车窗升降调节机构

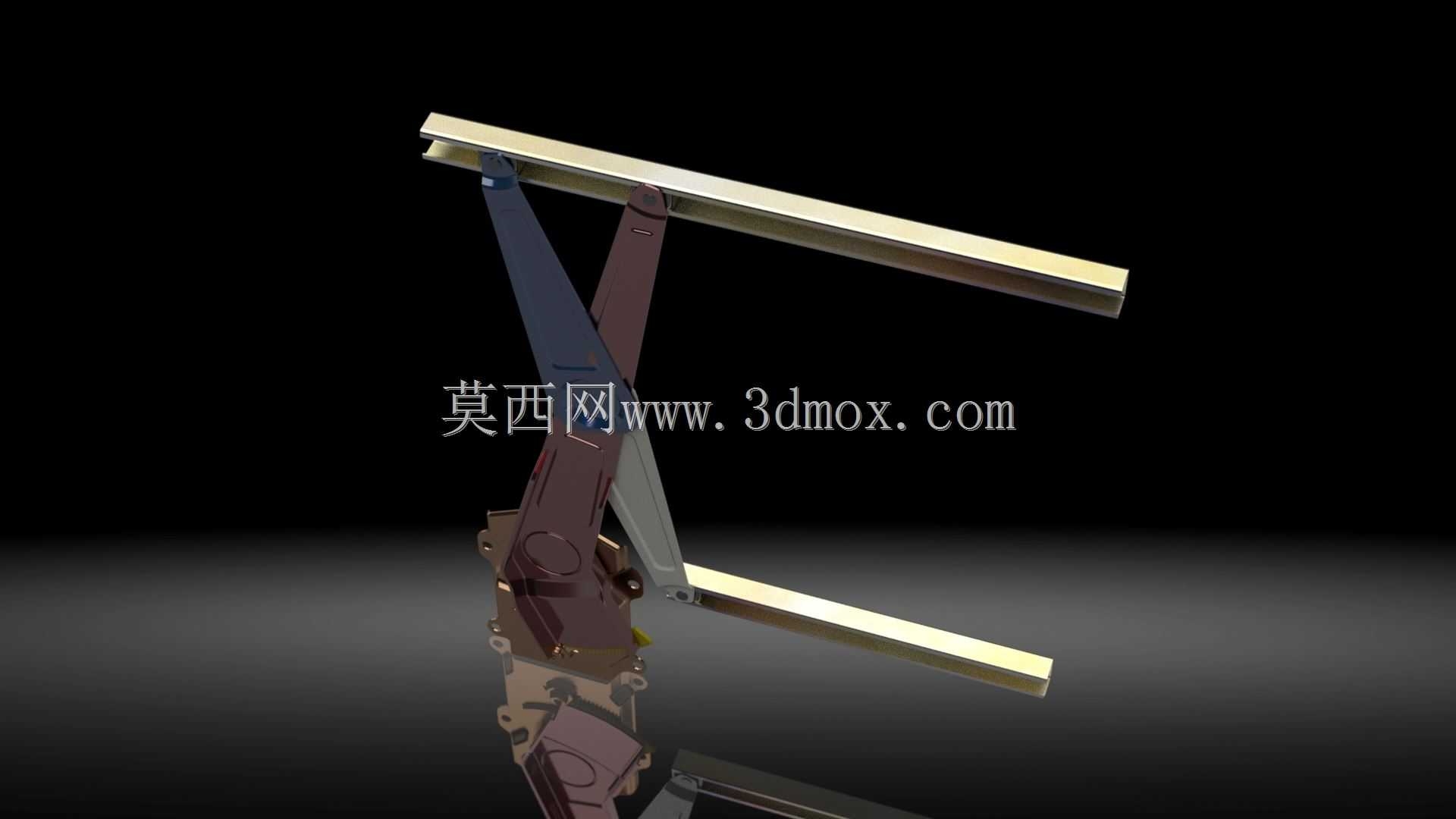

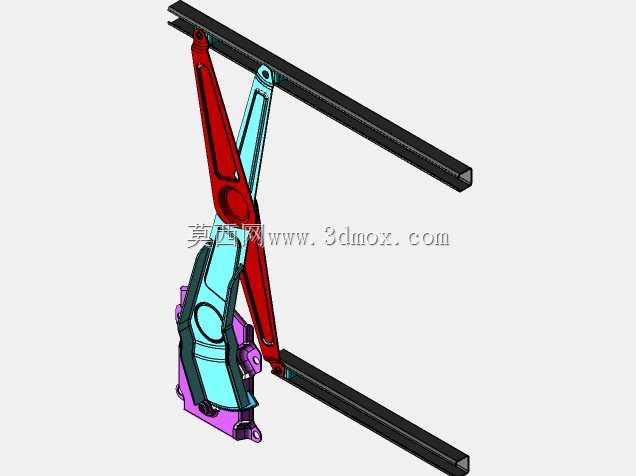

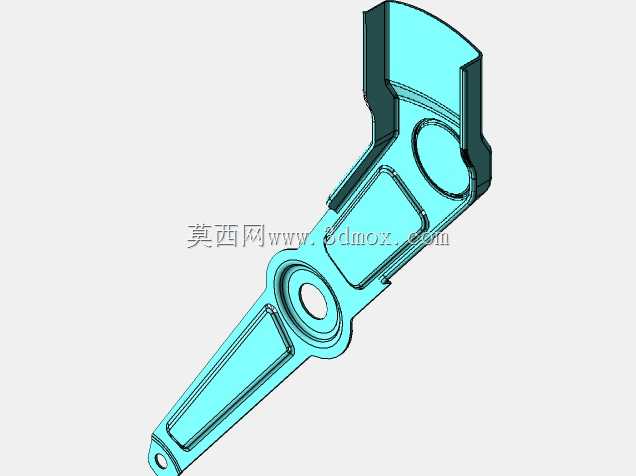

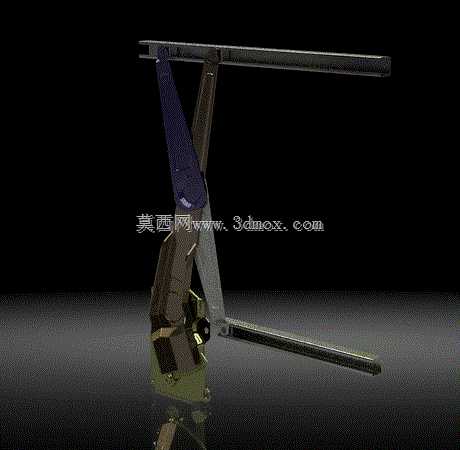

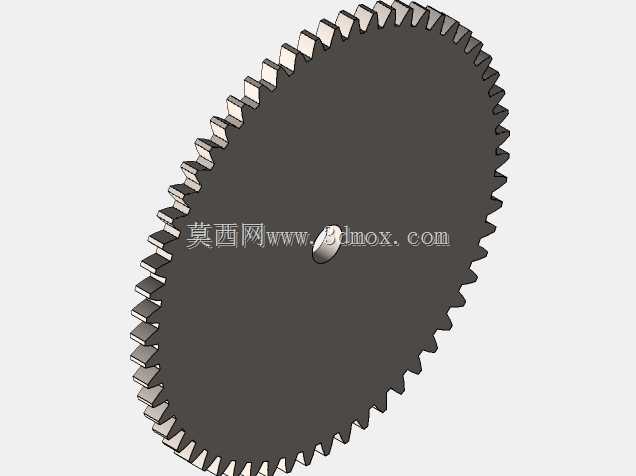

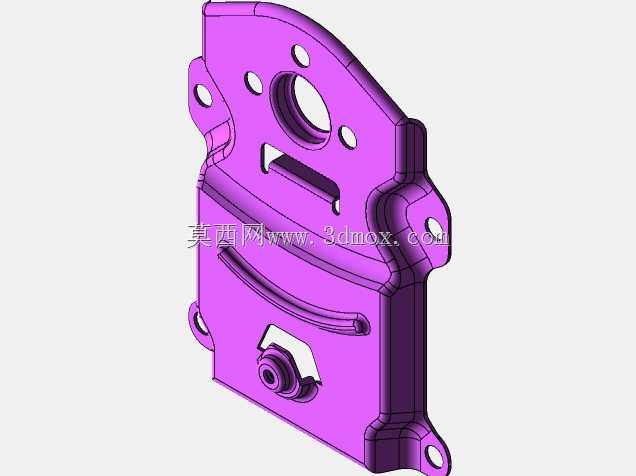

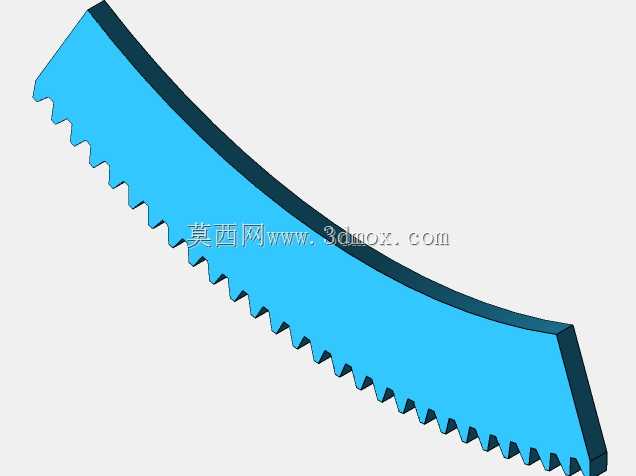

日常做车身附件结构匹配时，这类交叉臂式车窗调节机构是车门系统里的核心执行部件，主要承担车门玻璃的升降驱动与位置保持功能，覆盖绝大多数燃油车、新能源车的非无框车门配置场景，安装边界完全受车门内板的钣金腔体空间限制，设计阶段需要先对齐车门内板的安装螺孔位、玻璃导轨的走向轨迹，再反向推导臂长与铰接点的位置参数。从结构组成来看，整套机构包含主支撑臂、从动辅助臂、滑动齿轮啮合副、底部安装底座、上下端滑动导轨几个核心部分，主臂与从动臂通过中部铰接轴形成交叉剪式结构，上端的两个滑动端分别卡入玻璃底部的托槽导轨内，下端的滑动端则嵌入底座的水平导向槽，驱动端通过齿轮啮合带动主臂绕底部固定铰接点转动，进而带动交叉臂的夹角变化，实现玻璃沿车门导轨的上下直线运动。做运动校核的时候要重点关注两个臂的运动干涉问题，尤其是玻璃降到最低位置时，臂架的收拢尺寸不能超出车门内板的下部腔体，同时要避开车门内部的门锁机构、音响喇叭、防撞梁的安装空间，滑动齿轮的啮合间隙要控制在合理范围，间隙过大会导致玻璃升降时出现旷量异响，间隙过小则会增大驱动阻力，甚至出现卡滞问题。底座的安装孔位需要和车门内板的焊接螺母完全对齐，安装面的平面度公差要控制在0.2mm以内，避免装配后臂架出现偏载，导致升降过程中玻璃倾斜、卡滞。上下滑动导轨的型面要和玻璃的运动轨迹完全拟合，滑动端的尼龙滑块要预留足够的磨损余量，保证长期使用后不会出现间隙过大导致的玻璃晃动。驱动端的齿轮传动部分要考虑润滑脂的存储结构，避免车辆使用过程中润滑脂流失，导致齿轮磨损加剧、升降噪音增大。在实际装车匹配时，还要考虑玻璃升降的速度均匀性，通过臂长的比例设计，让玻璃在上升全程的速度波动控制在15%以内，避免出现快到顶部时速度骤变导致的冲击异响，同时要保证玻璃升到顶部时的密封压力均匀，和车门密封条的压缩量保持在3-5mm区间，既保证密封性能，又不会增大升降阻力。这类结构相比绳轮式升降机构，整体刚性更强，承载能力更大，适合玻璃尺寸较大、重量较重的车型，缺点是结构占用的横向空间更大，在设计紧凑型车门时需要反复优化臂的截面形状，在保证结构强度的前提下尽可能缩小收拢后的体积，臂的截面通常采用冲压钣金件，材料选用冷轧低碳钢板，厚度在1.8-2.5mm之间，通过冲压翻边提升结构刚度，避免升降过程中臂架出现形变导致的运动轨迹偏移。滑动齿轮部分通常采用POM材质注塑成型，具备自润滑特性，和金属驱动齿轮啮合时能有效降低运行噪音，同时具备足够的耐磨性能，满足整车全生命周期的使用要求。做三维建模过程中，需要先搭建运动骨架，确定各个铰接点的运动轨迹，再逐个拆分零件做细节设计，重点要做全程的运动干涉检查，模拟玻璃从最低位到最高位的全行程运动，排查臂架、齿轮、底座之间是否存在干涉，同时要校核各个铰接点的受力情况，保证在玻璃最大倾斜受力工况下，各个零件的应力都在材料许用范围内，避免出现结构变形或断裂问题。安装时还要注意玻璃托槽和臂架上端滑块的连接间隙，既要保证连接牢固，又要预留微小的浮动量，抵消车门钣金焊接公差、玻璃安装公差带来的位置偏差，避免出现升降卡滞。
