港口船运双轴骨架式运输拖车架结构

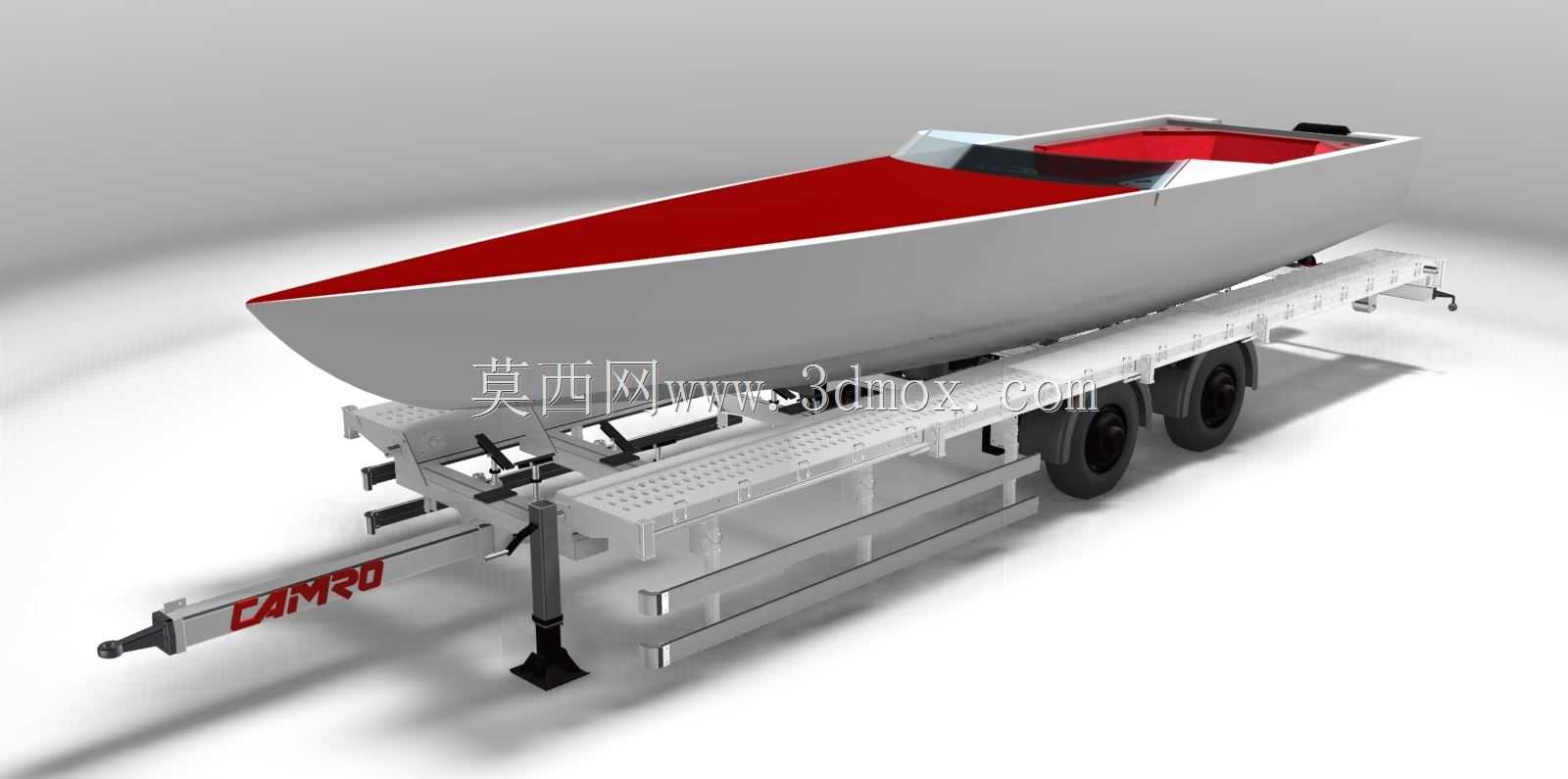

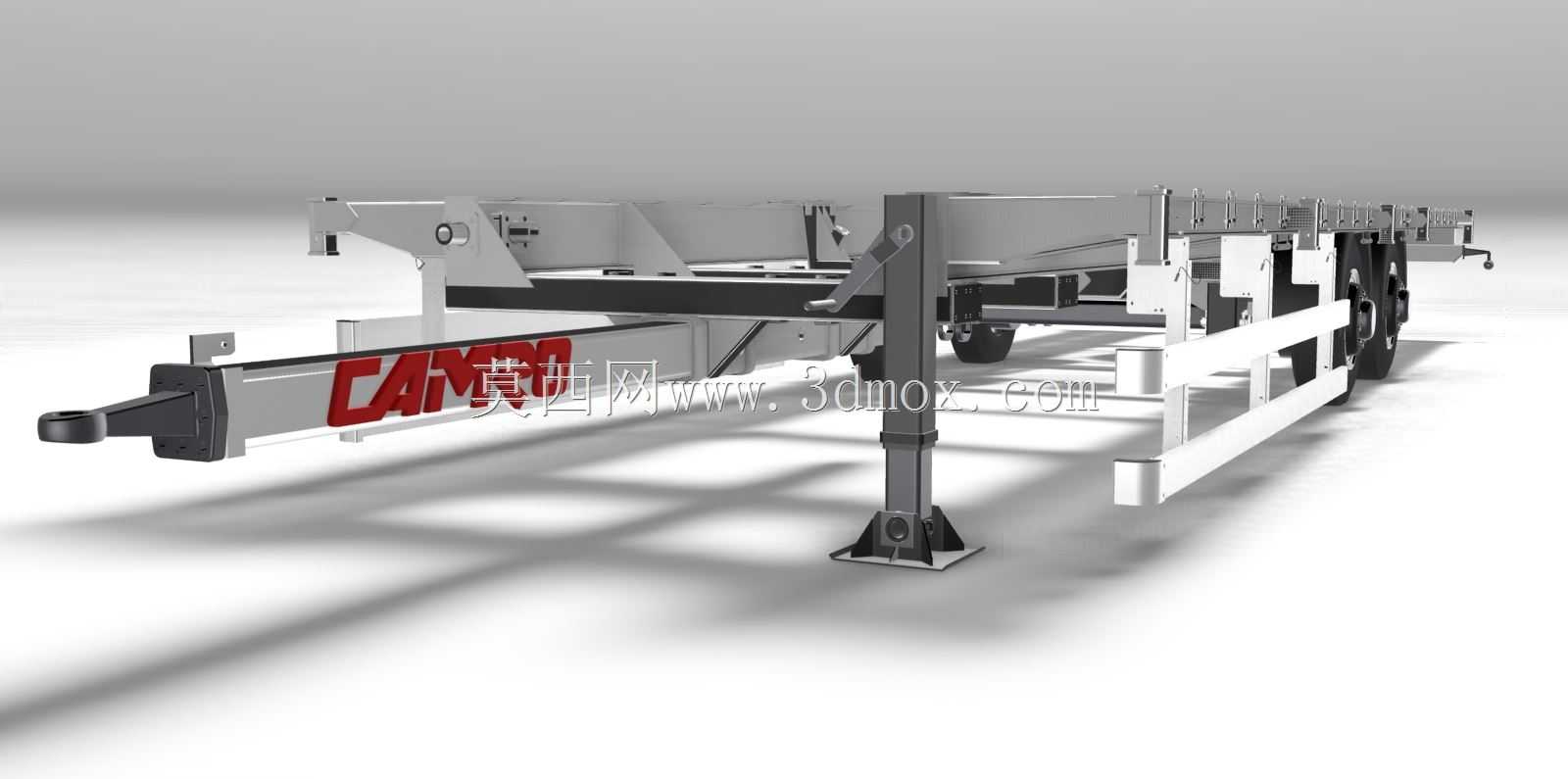

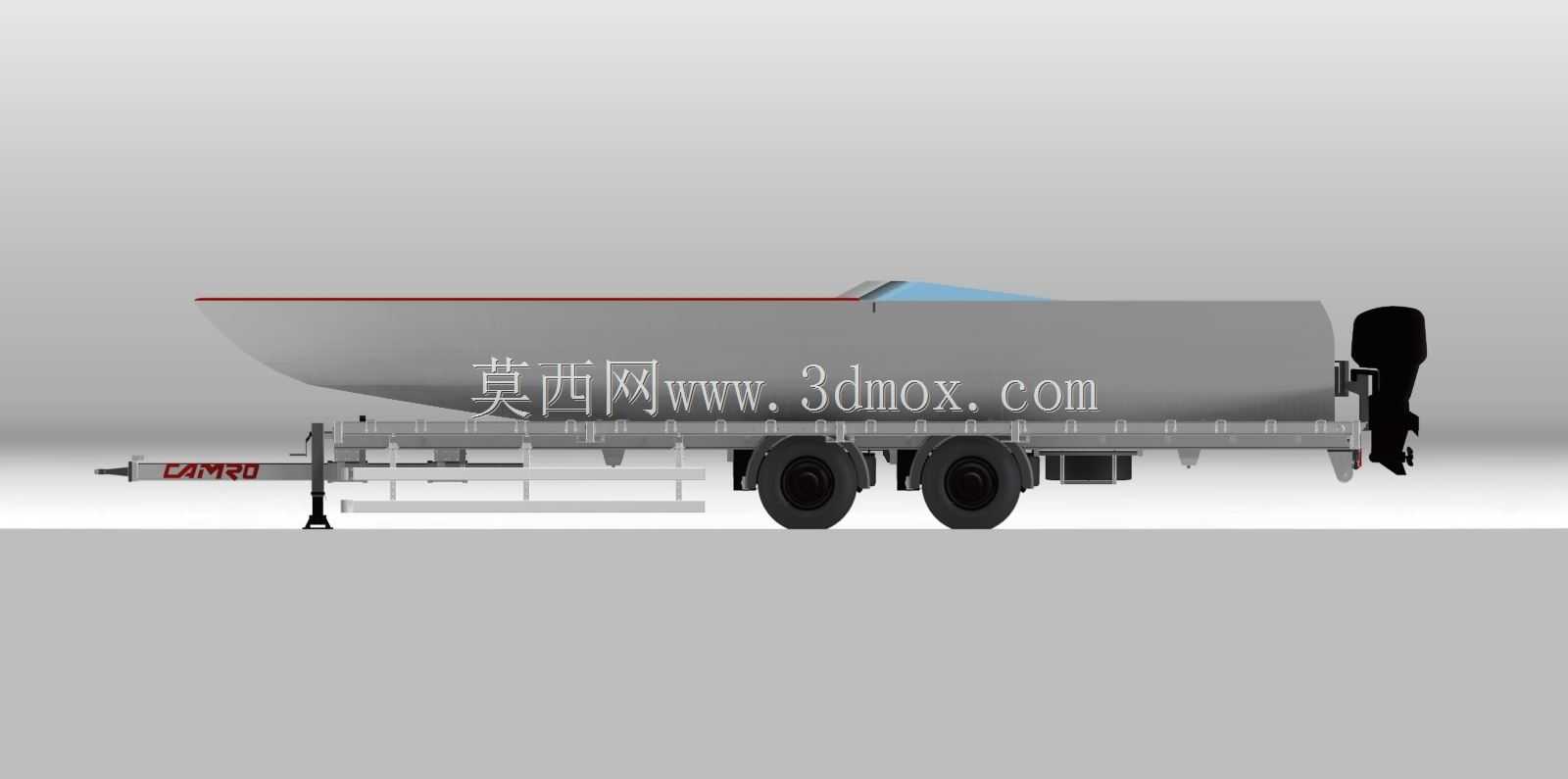

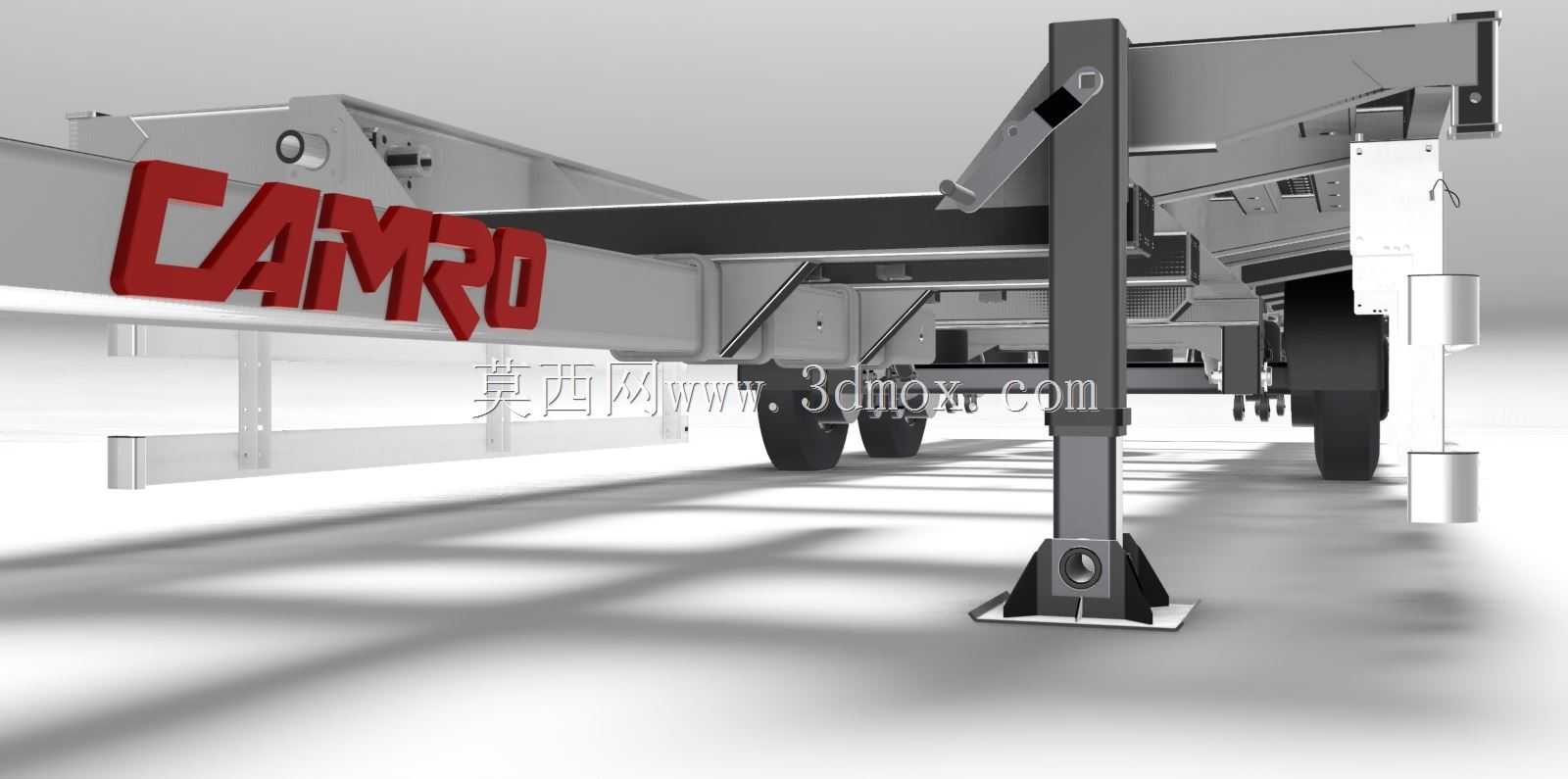

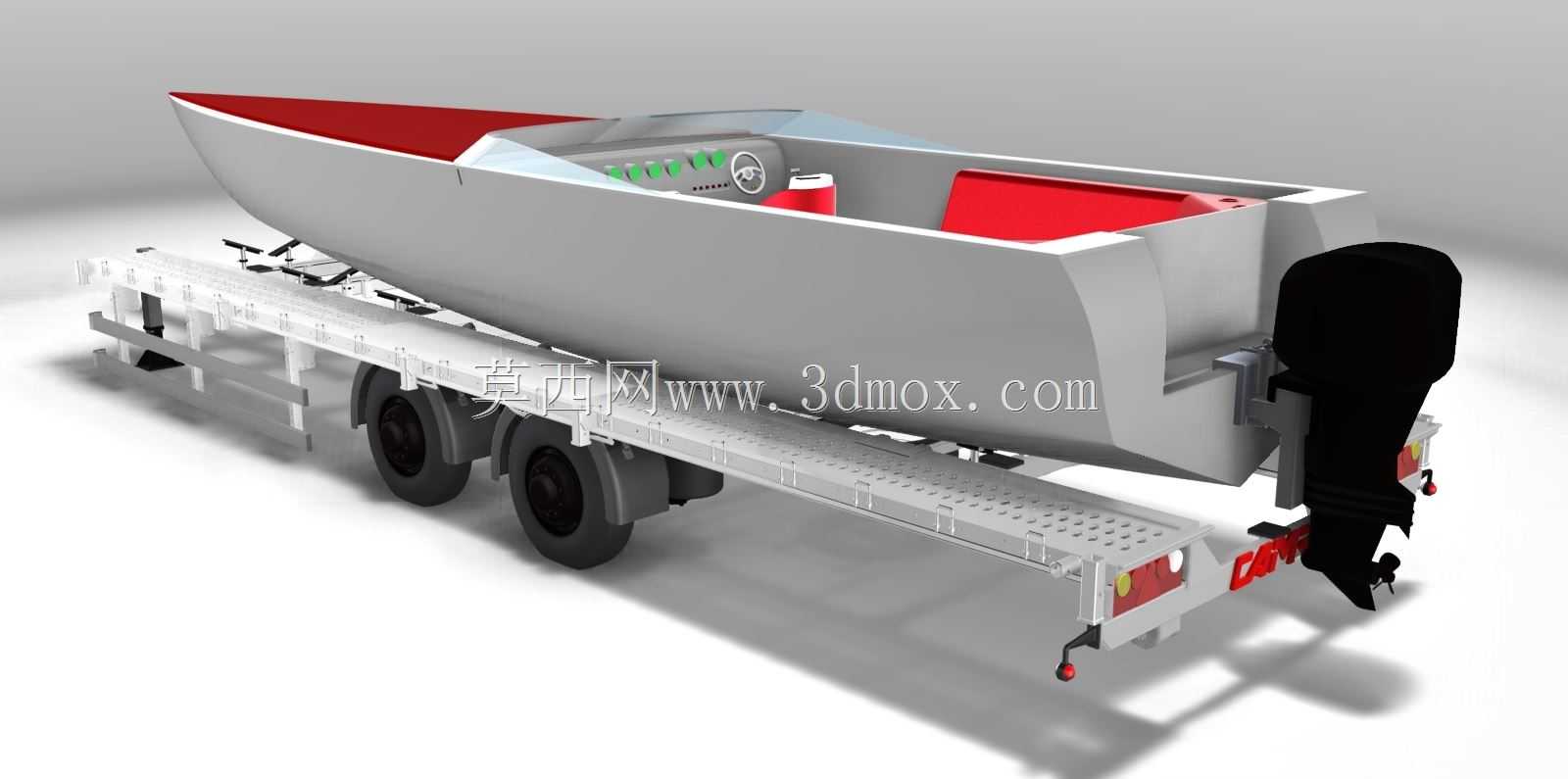

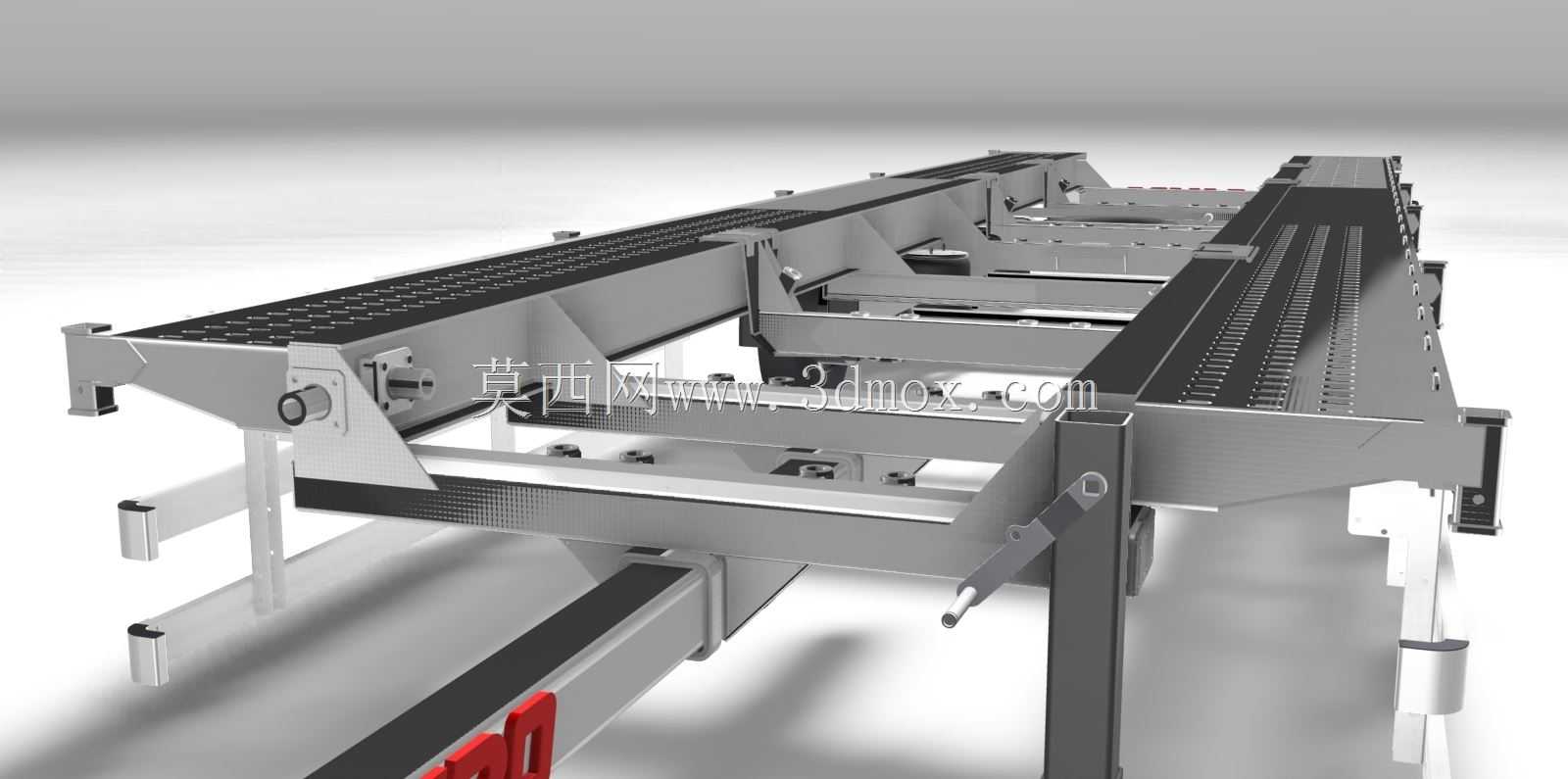

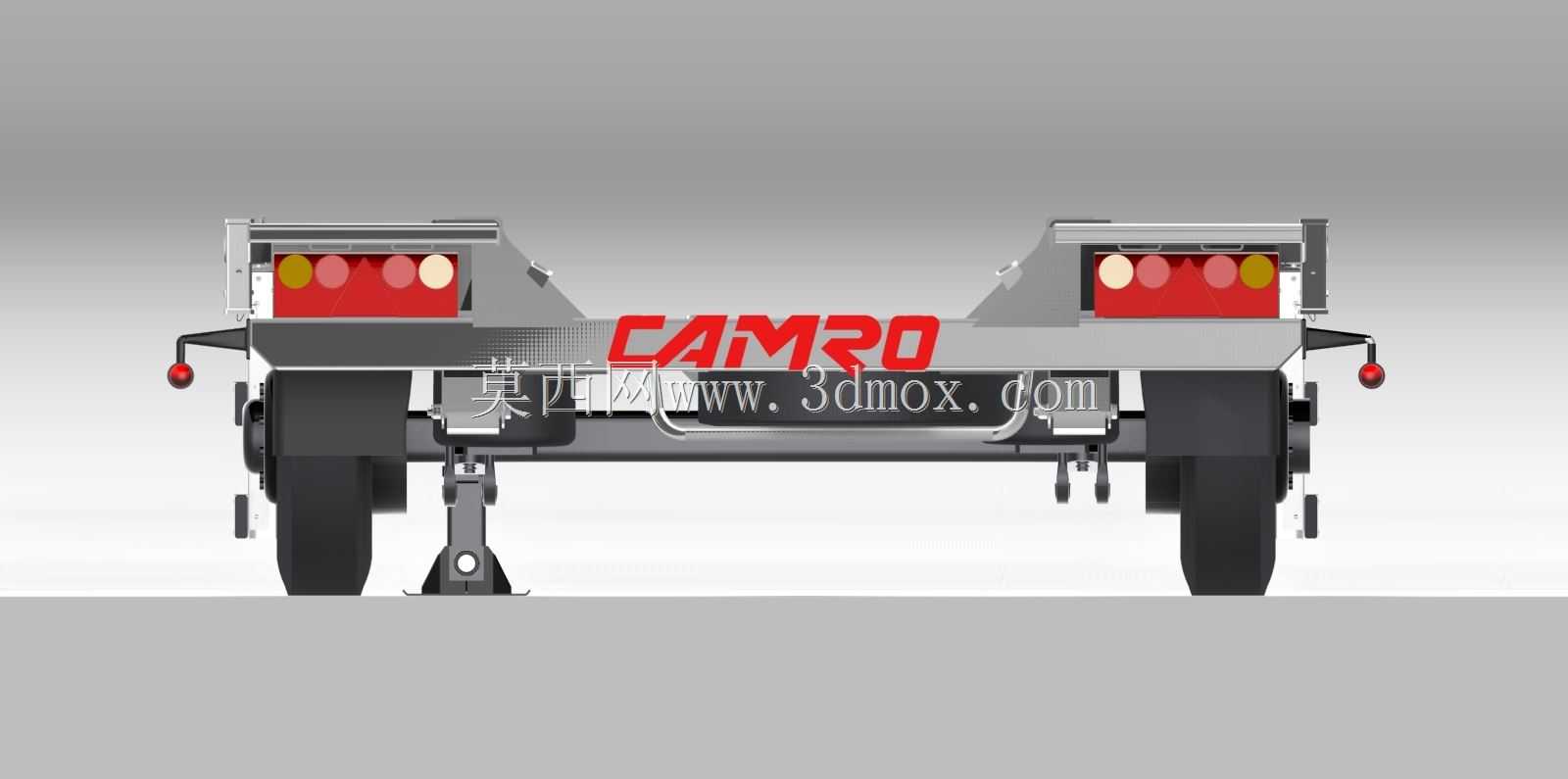

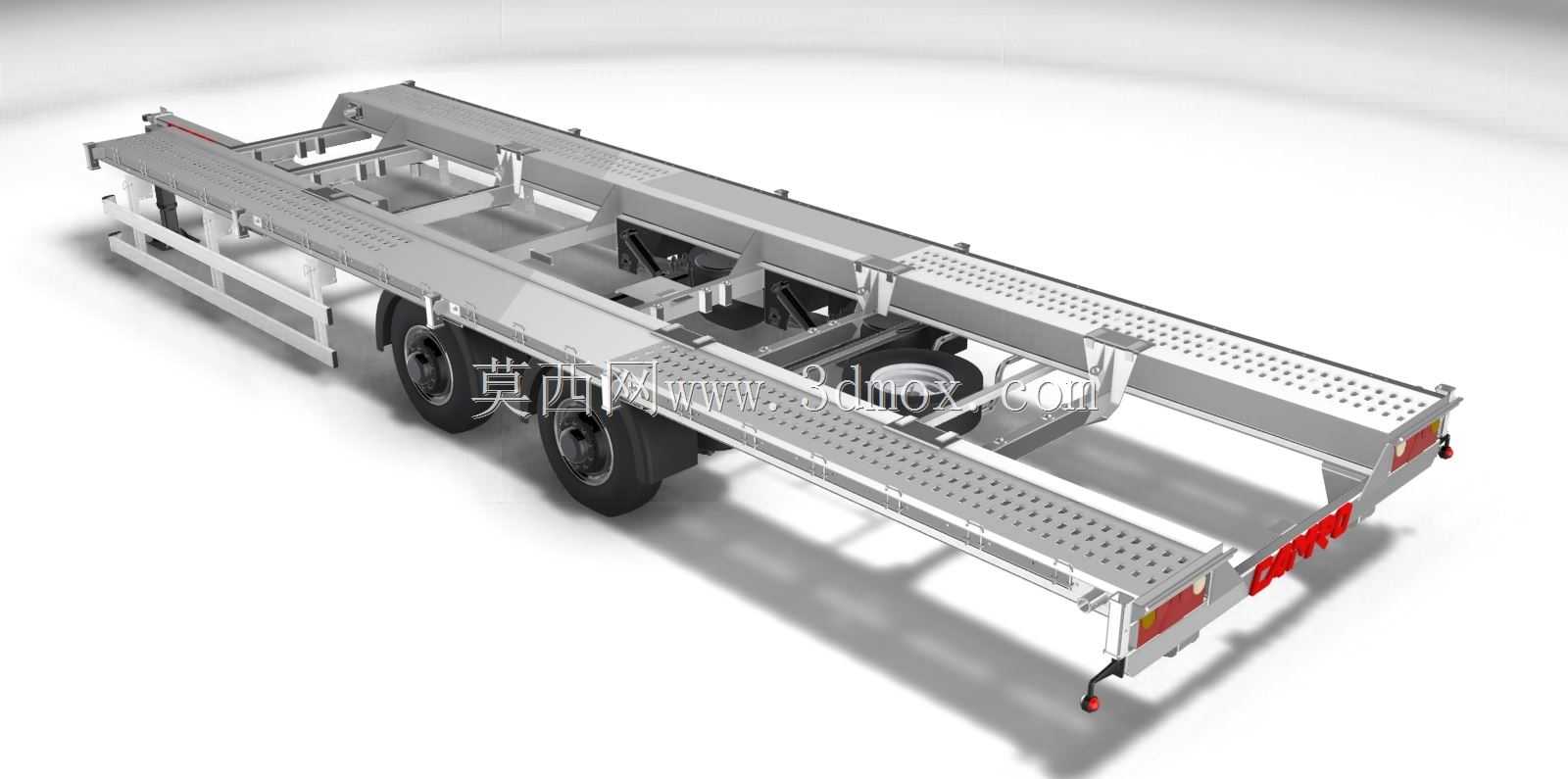

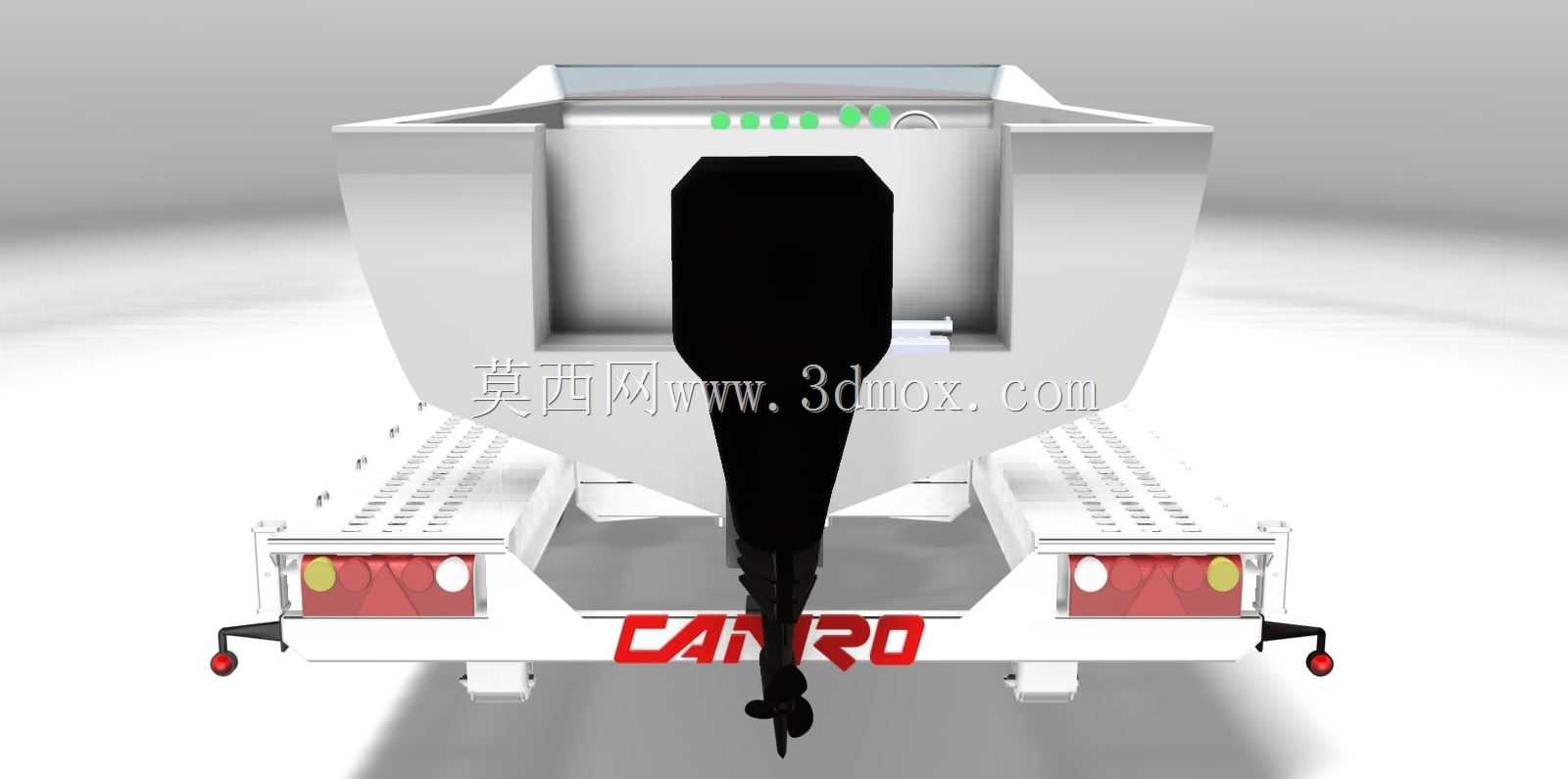

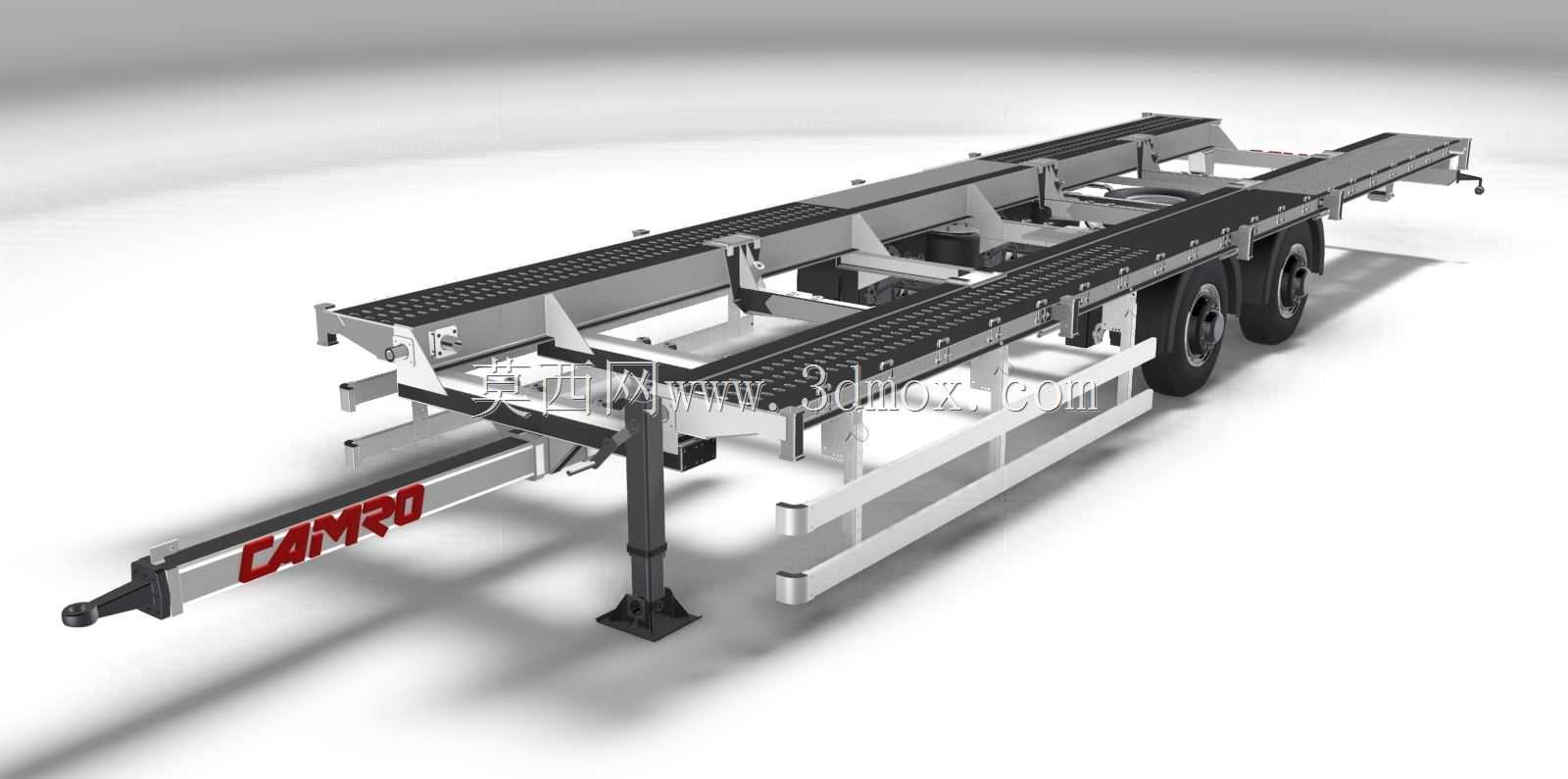

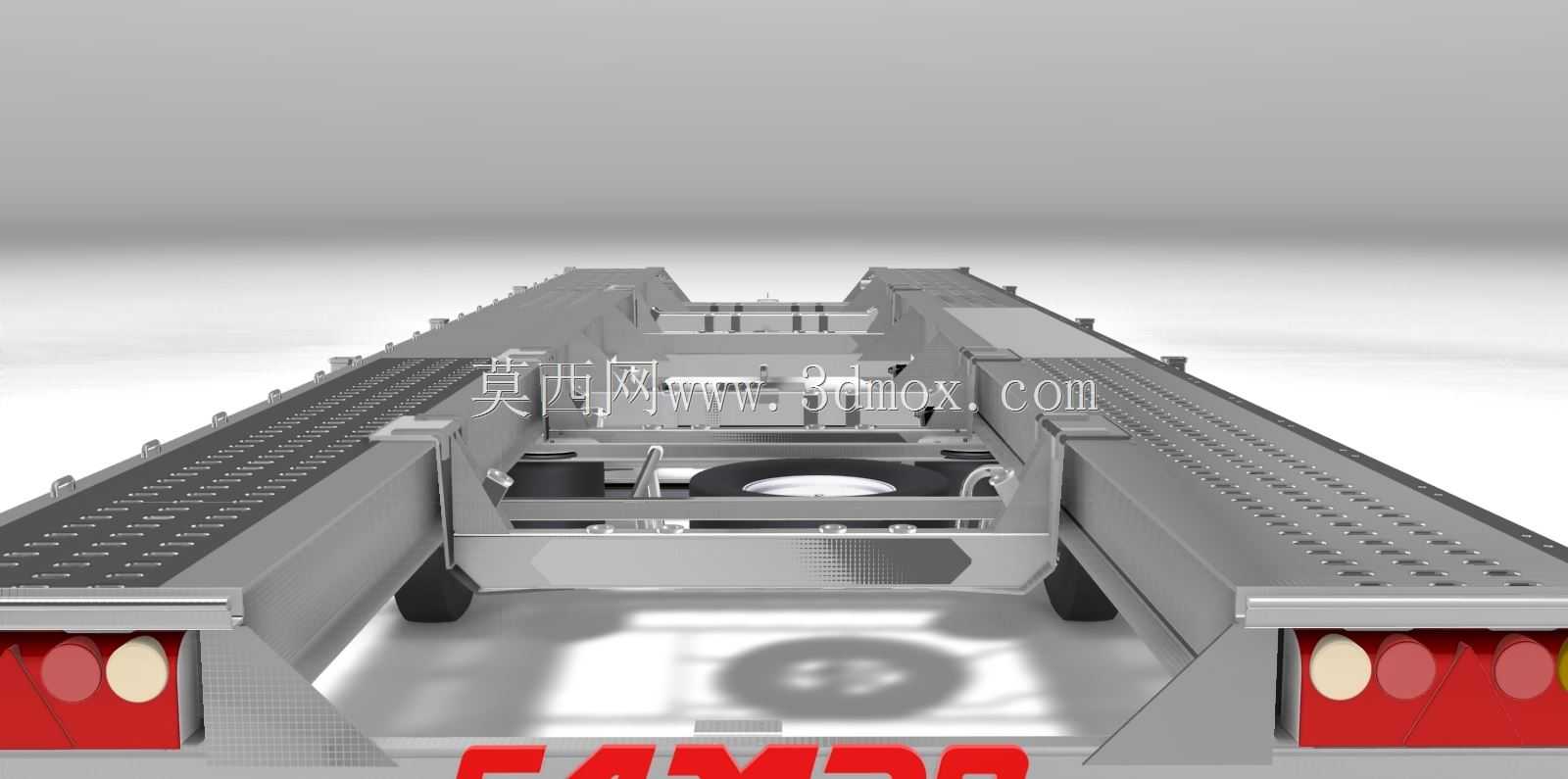

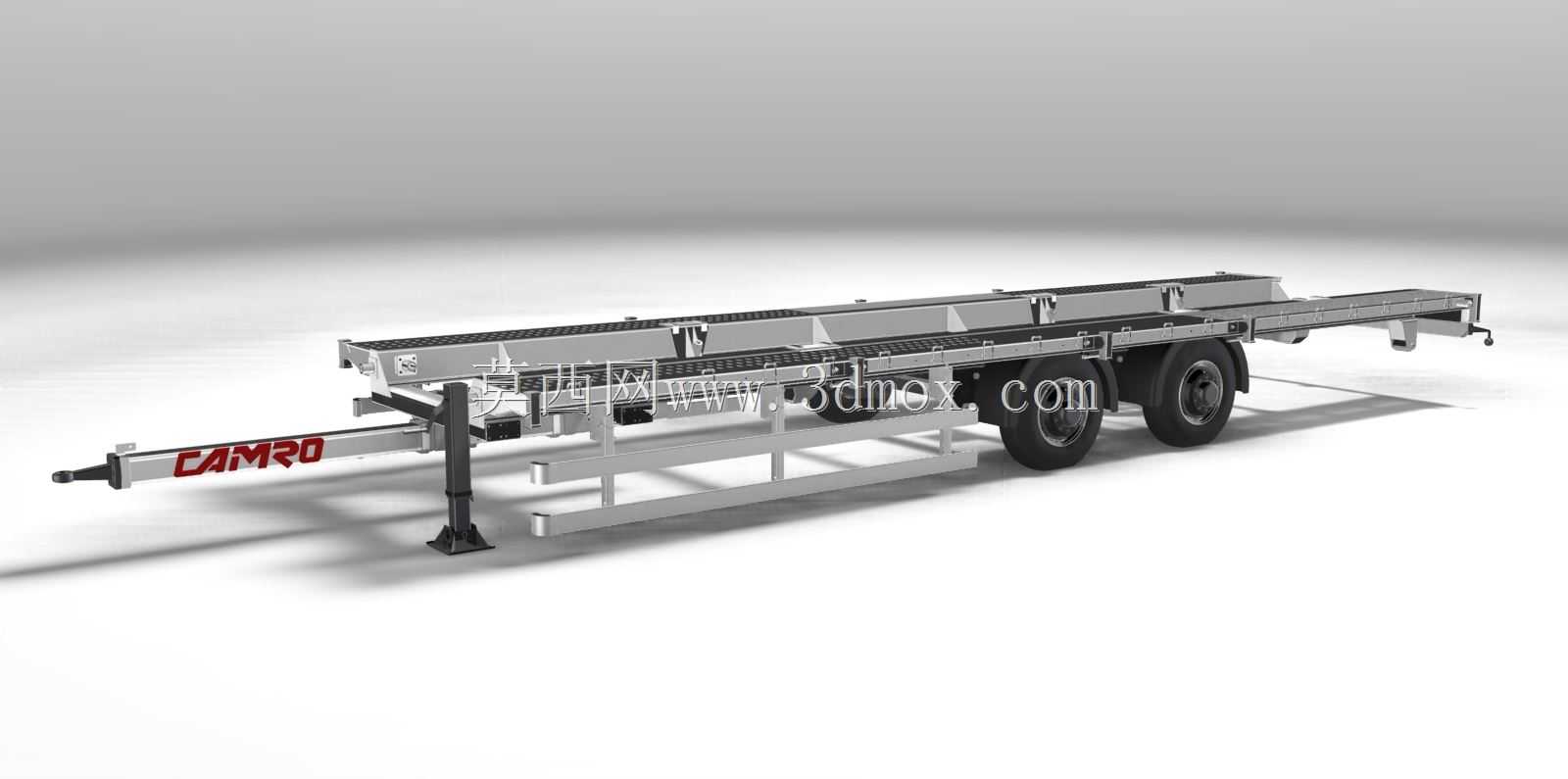

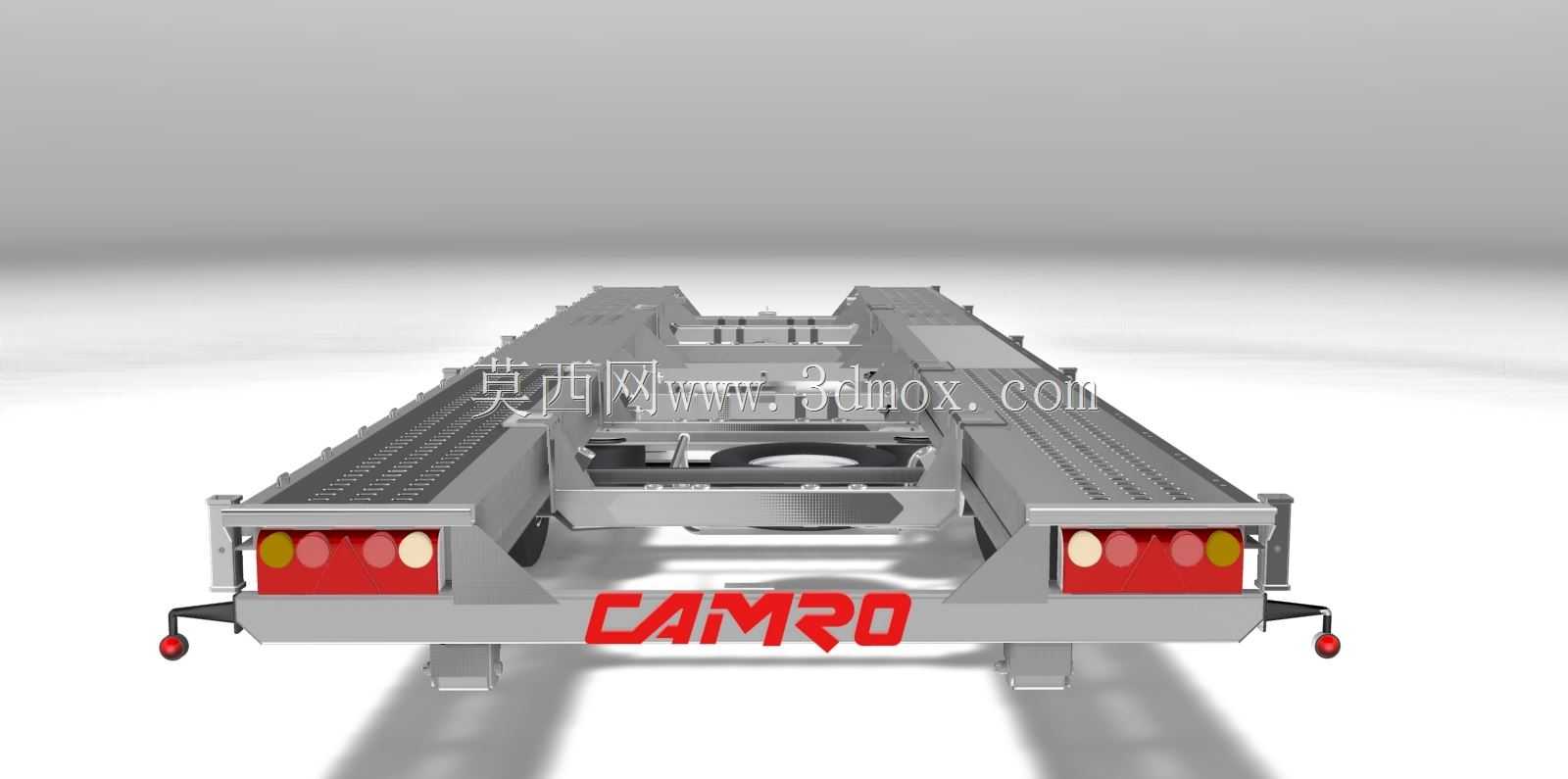

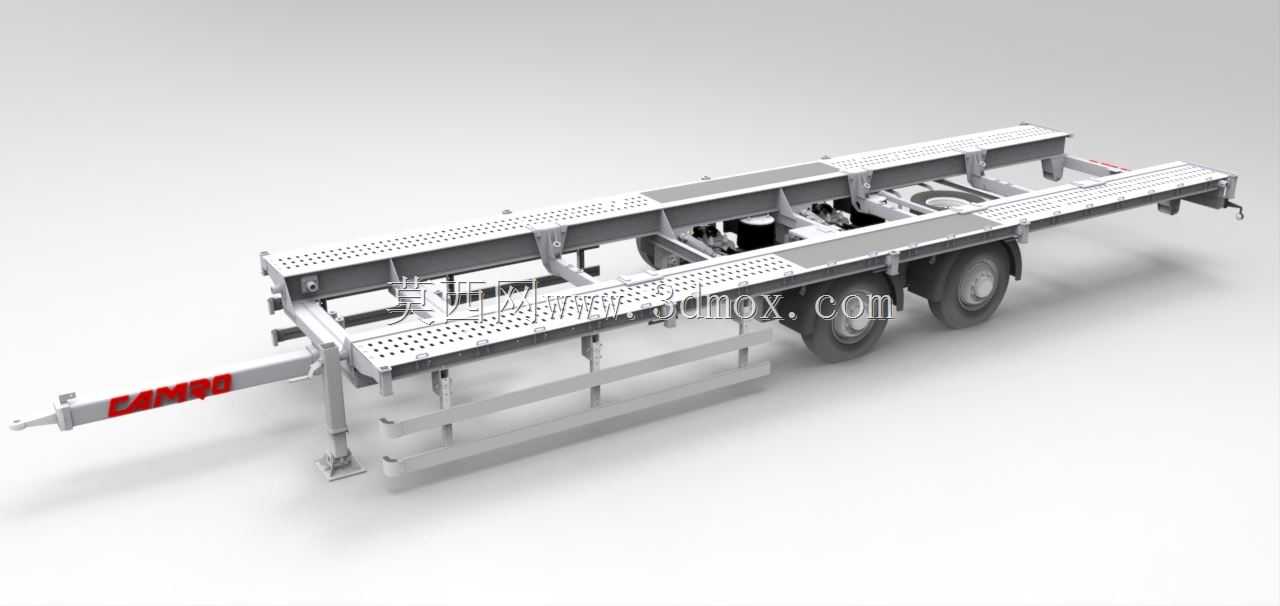

这款双轴骨架式拖车架，核心服务于港口滚装船与内陆堆场之间的集装箱转运作业，是衔接水运与陆运物流链路的关键载具，日常作业中需要频繁在码头硬质铺装路面、堆场硬化场地短距离驳运标准集装箱，也可适配部分非标准尺寸的船运货箱固定转运。从结构设计逻辑来看，整车采用无货台的骨架式承载结构，没有传统挂车的整体铺板，仅保留沿集装箱固定点位布置的纵梁与横梁框架，一方面大幅降低了整车自重，提升单趟运输的有效载荷占比，另一方面也减少了铺装面的风阻与积料问题，在海边高盐高湿的作业环境下，更少的封闭板面意味着更少的积水积盐死角，能降低日常防腐维护的工作量。纵梁采用变截面工字钢结构，前端牵引销区域做了局部加厚加强处理，对应牵引销的安装位置预留了标准装配孔位，可适配通用型牵引鞍座的连接尺寸，前端支腿采用机械式螺旋支撑结构，在脱挂状态下可独立支撑整车载荷，支腿底部的支撑盘做了加大面积设计，避免在堆场未完全硬化的临时区域出现沉陷问题。行走机构采用双轴并列布置，每轴配置双轮胎组，板簧悬架直接连接在纵梁下方的安装座上，悬架安装点位经过载荷分布计算，保证空载与满载状态下轴荷分配偏差控制在合理区间，避免单轴过载导致的轮胎异常磨损或者制动失效问题。车架上沿的集装箱固定点位，严格对应标准集装箱的角件位置，每处固定位都预留了转锁安装孔，可快速装配标准扭锁装置，实现集装箱的快速锁止与拆卸，不需要额外焊接固定件，适配不同船公司的标准箱转运需求。车架侧面布置了侧向防护栏与线束固定支架，制动气路管线沿纵梁内侧的走线槽布置，避免作业过程中被飞溅的碎石或者货箱剐蹭损坏，尾部预留了牌照安装位与制动灯、转向灯的安装接口，符合道路短驳运输的安全规范要求。从安装边界尺寸来看，整车长度适配40英尺标准集装箱的固定跨距，宽度满足道路运输的外廓尺寸限值，牵引销中心到前端的距离符合通用牵引车的匹配要求，双轴的轴距设置兼顾了转弯半径与行驶稳定性，在码头狭窄堆场区域转弯时，后轮的轨迹偏差更小，不需要反复调整即可完成对位作业。不同于公路长途运输的挂车结构，这款拖车架的设计更侧重频繁启停、低速大载荷的作业工况，所有连接节点的螺栓都采用高强度防松结构，避免短距离频繁加减速导致的紧固件松动问题，车架表面的涂装采用环氧富锌底漆加聚氨酯面漆的组合，适配海边高盐雾的腐蚀环境，延长结构的使用寿命。在实际作业场景中，这类拖车架常与码头牵引车配合，完成船边到堆场的集装箱短驳，也可临时挂载在公路牵引车上完成短距离的内陆转运，骨架式的结构也方便日常对车架焊缝、连接节点的检查，出现局部变形或者磨损时可快速完成补焊或者零件更换，不需要拆解大面积的铺板结构，降低运维的时间成本。设计过程中针对牵引区域的应力集中问题，在牵引销与纵梁连接的位置做了三角加强筋结构，通过有限元校核验证，满载紧急制动工况下的局部应力远低于材料屈服强度，保证长期作业的结构可靠性，横梁与纵梁的连接采用焊接加铆接的复合连接方式，相比纯焊接结构拥有更好的抗疲劳性能，能承受堆场路面不平整带来的持续交变载荷。
