四轮越野全地形沙滩车车架结构设计

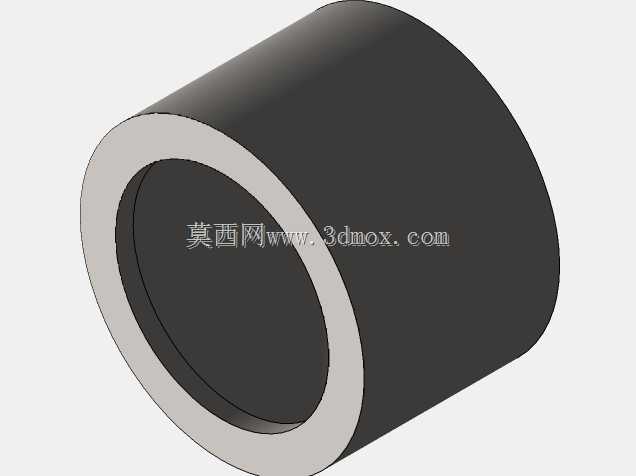

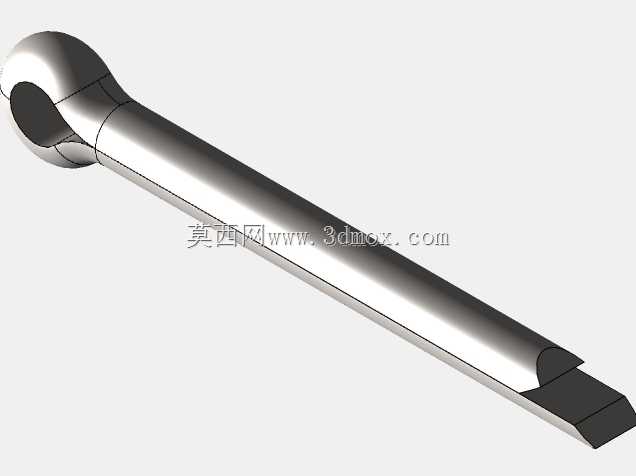

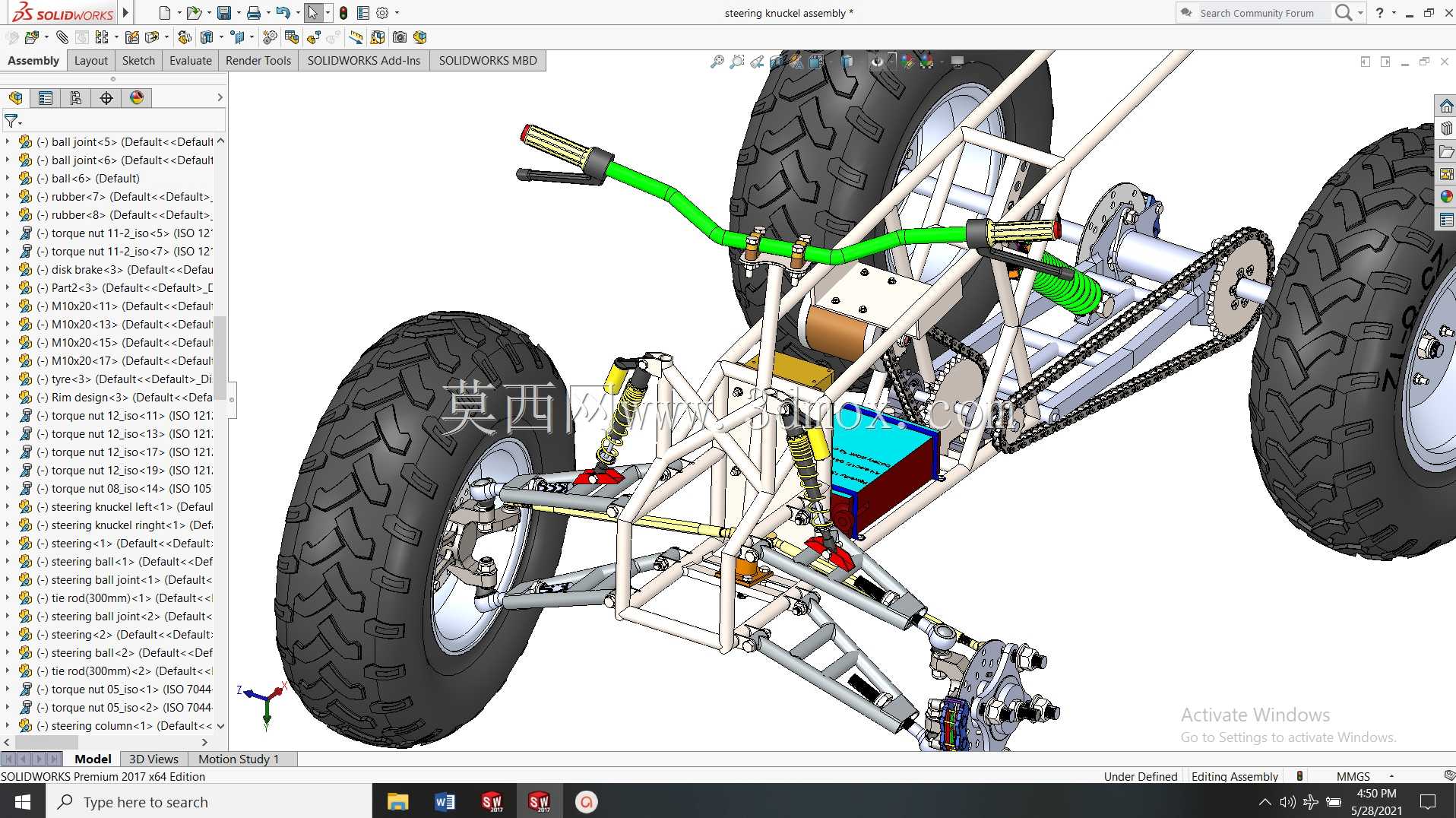

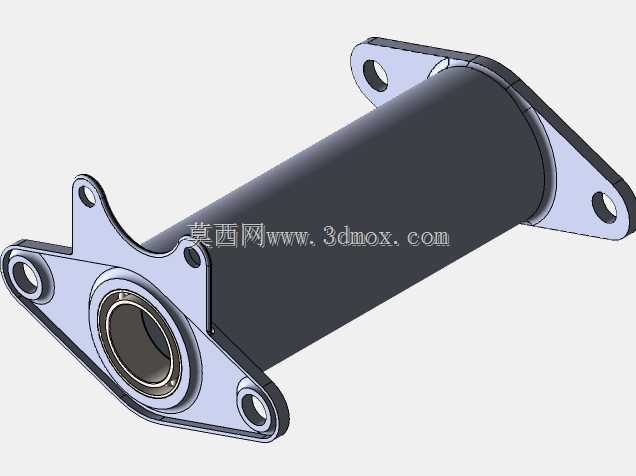

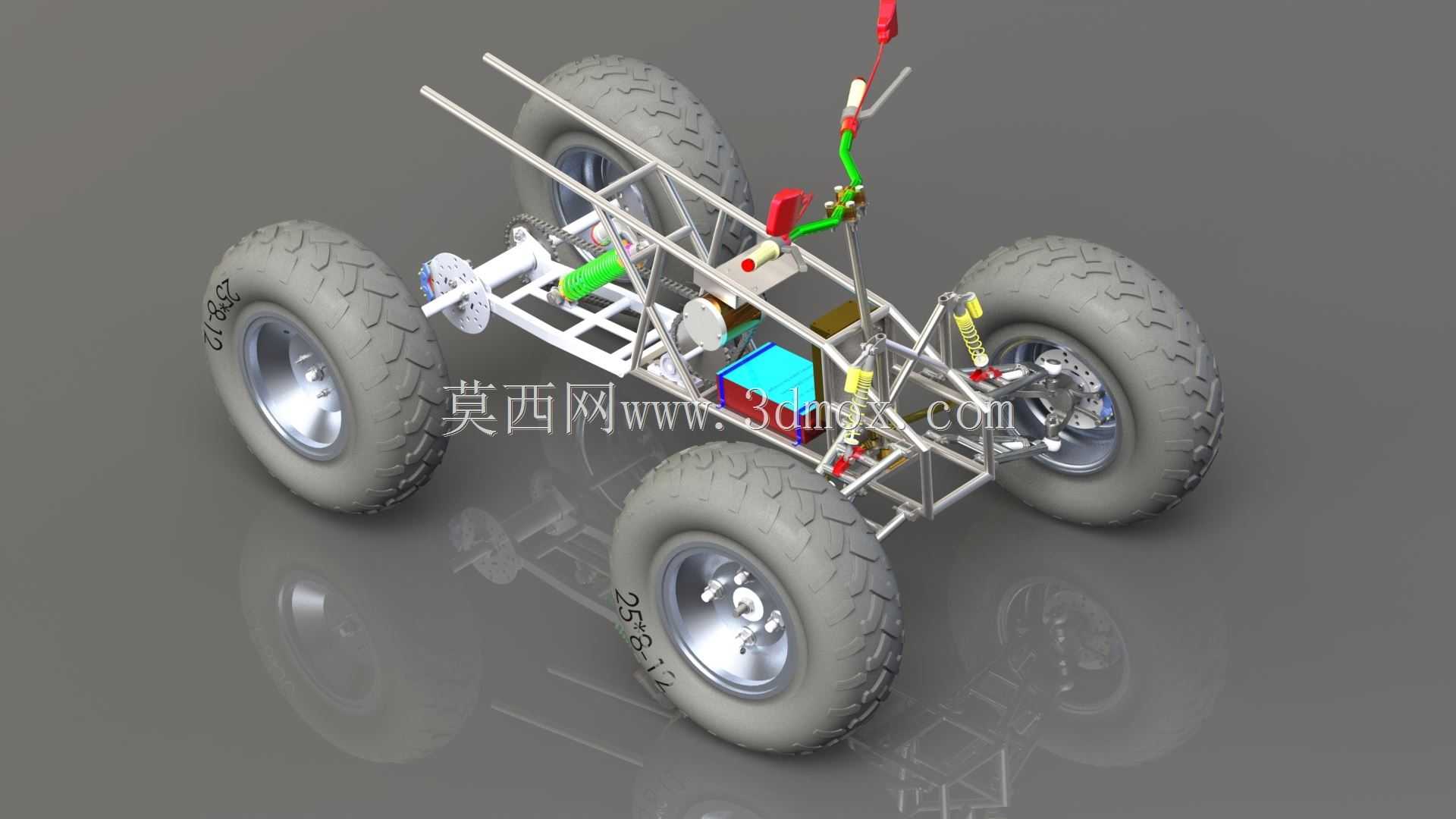

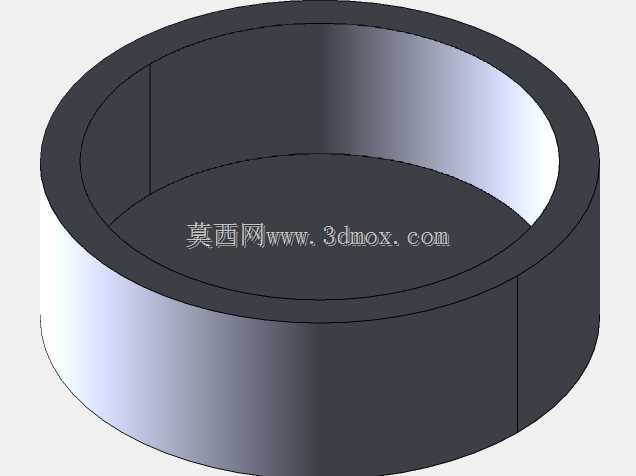

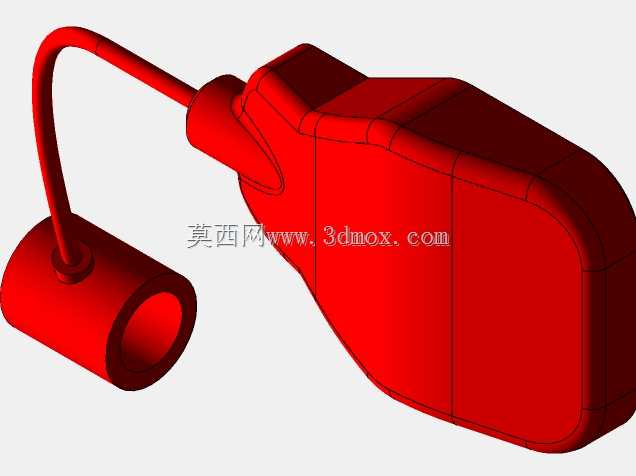

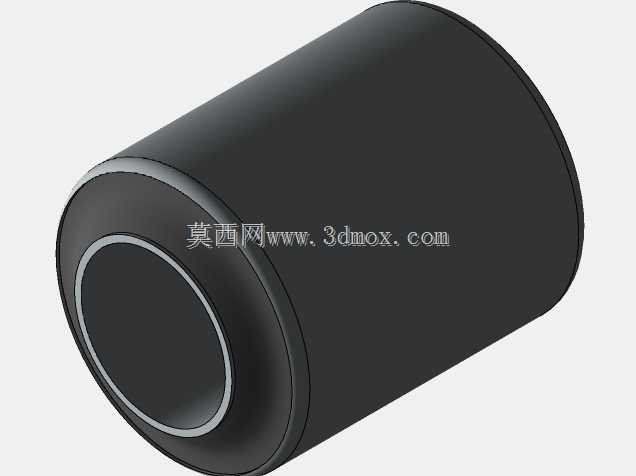

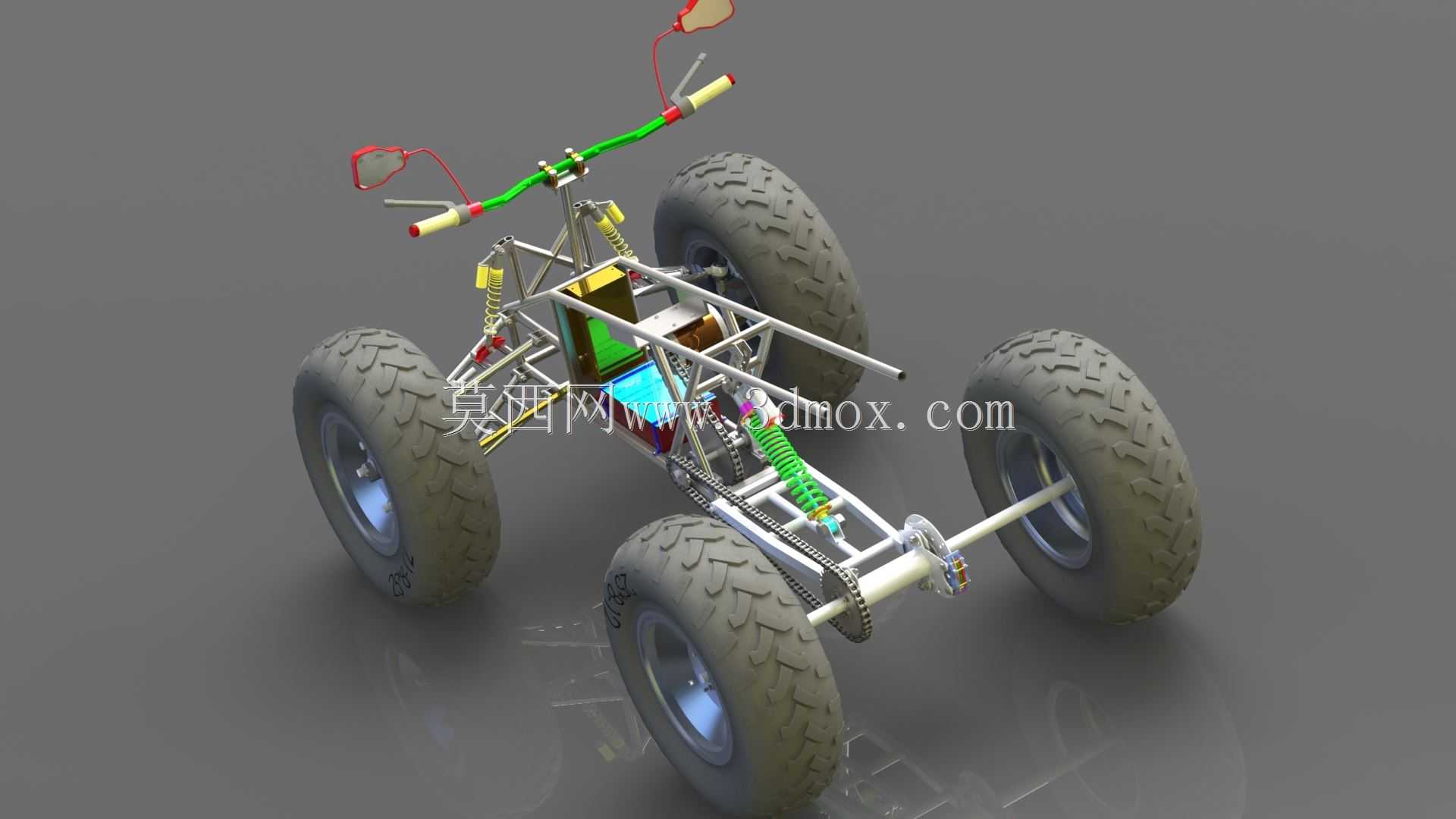

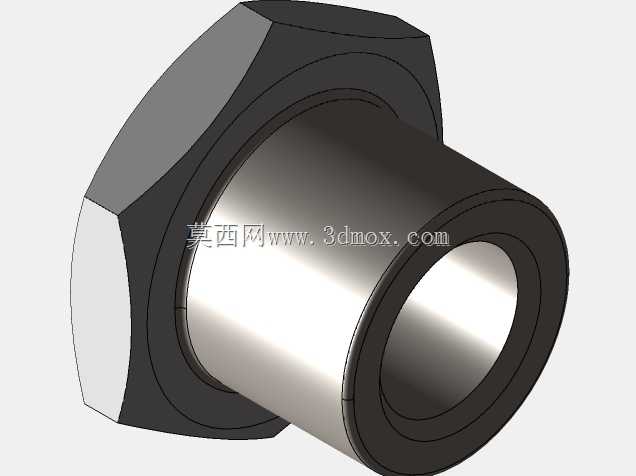

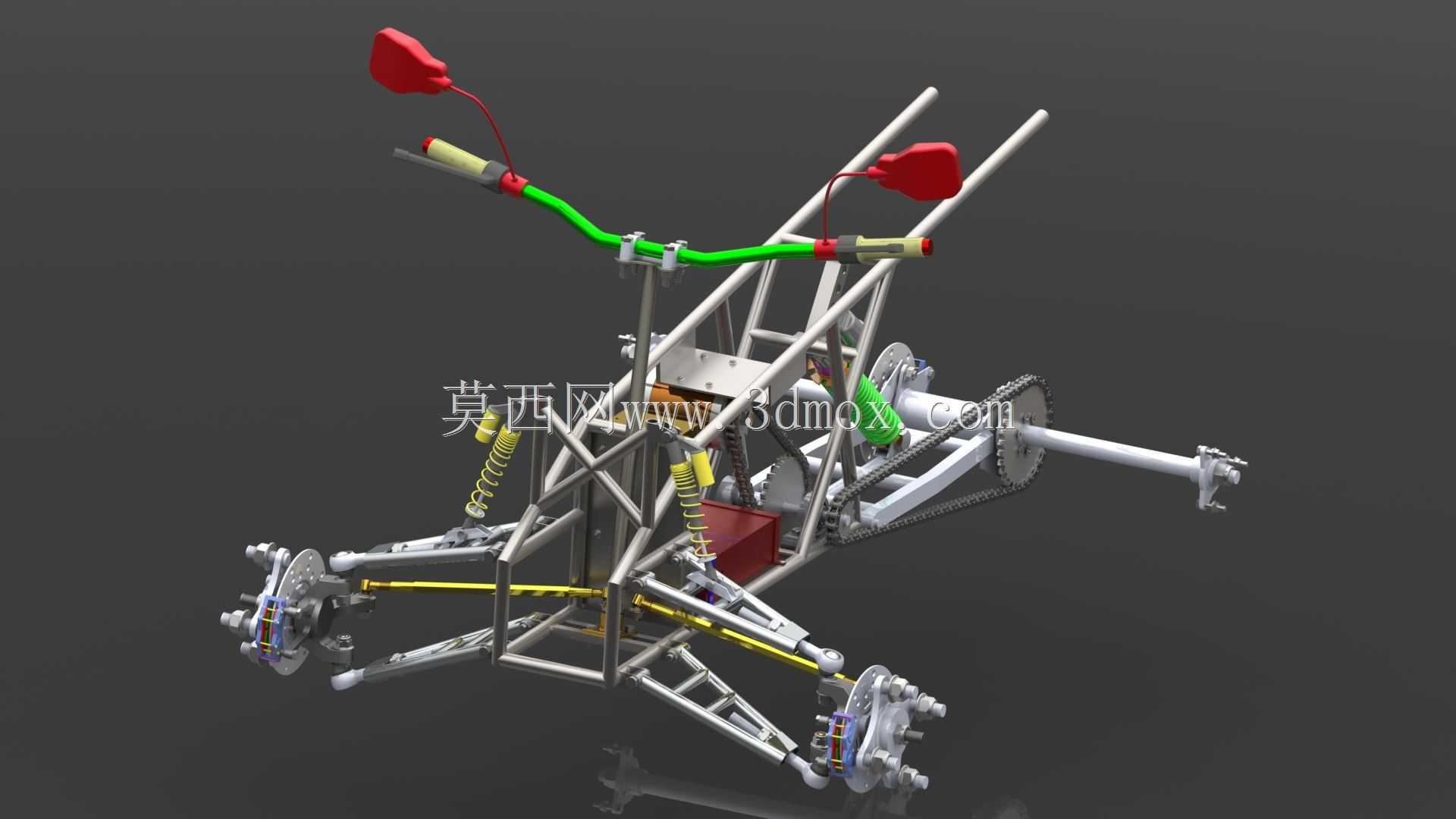

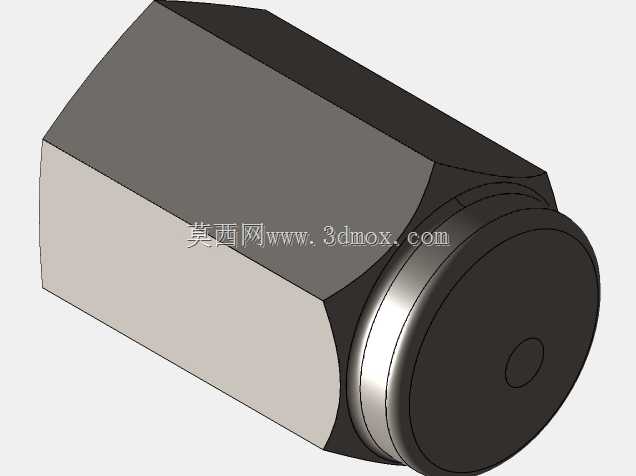

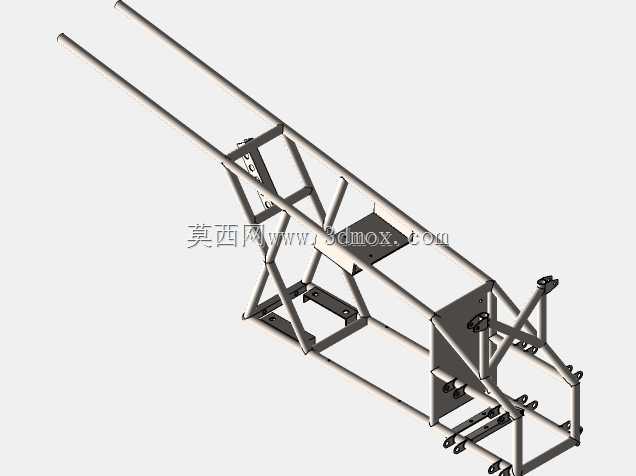

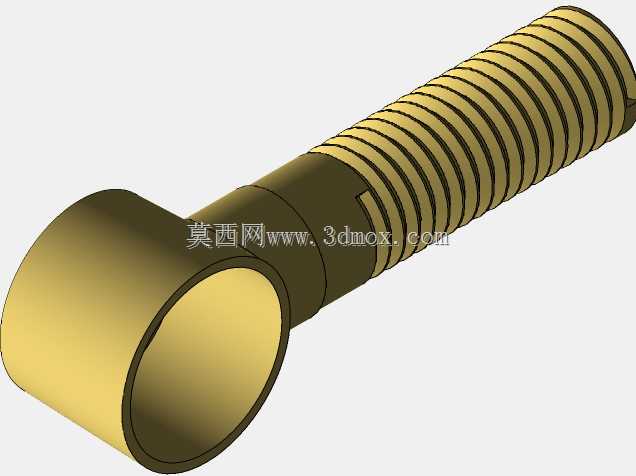

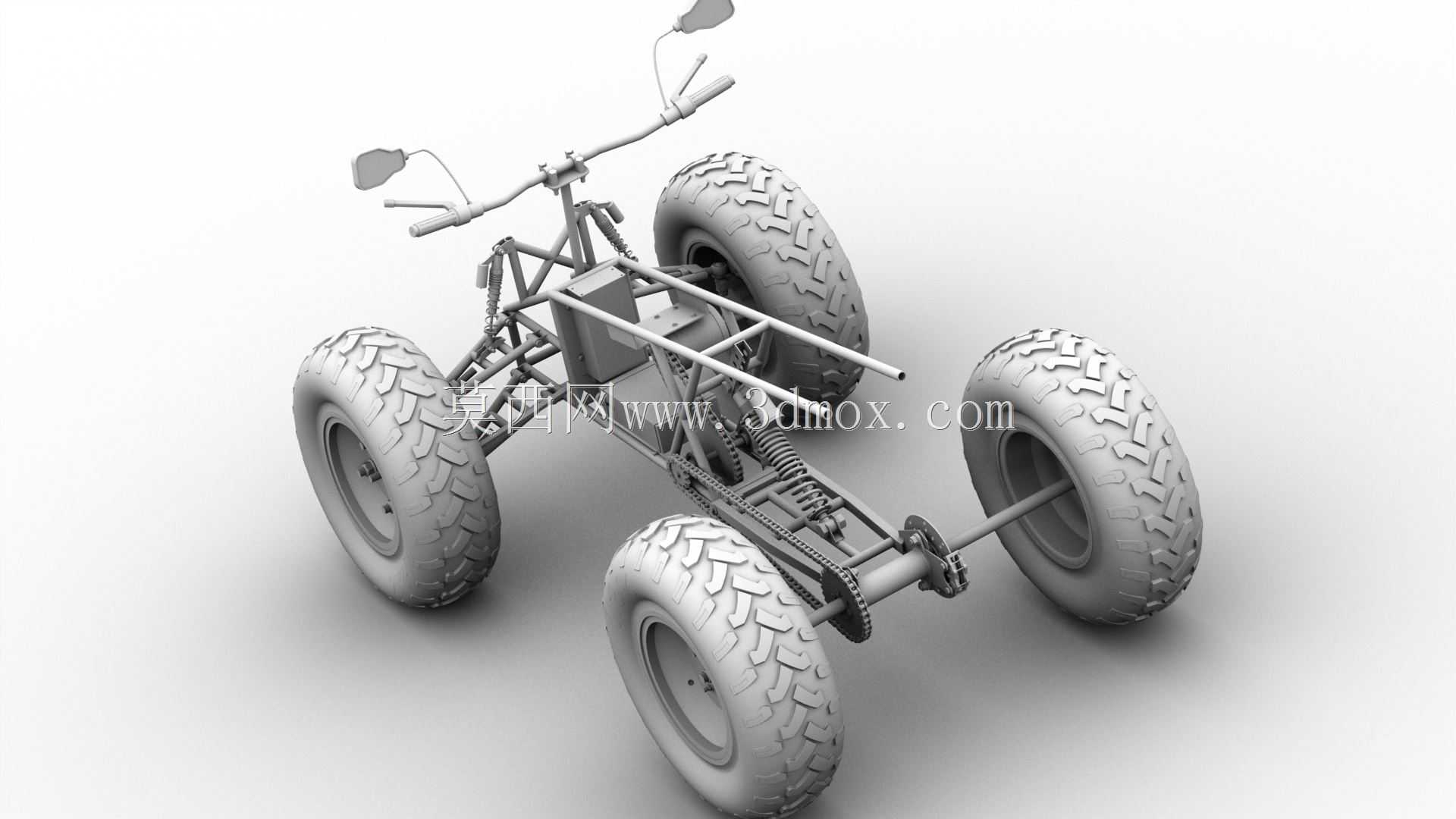

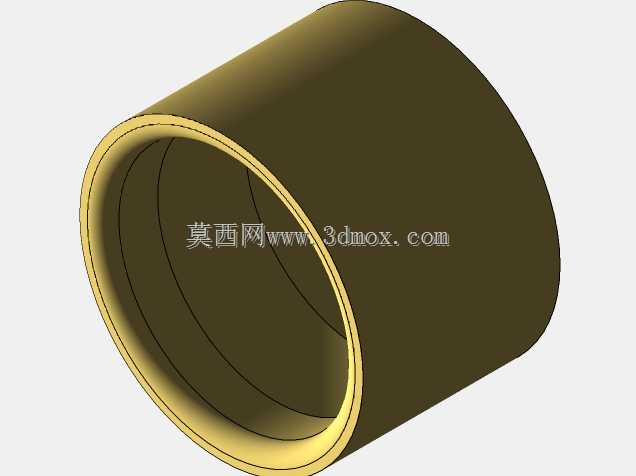

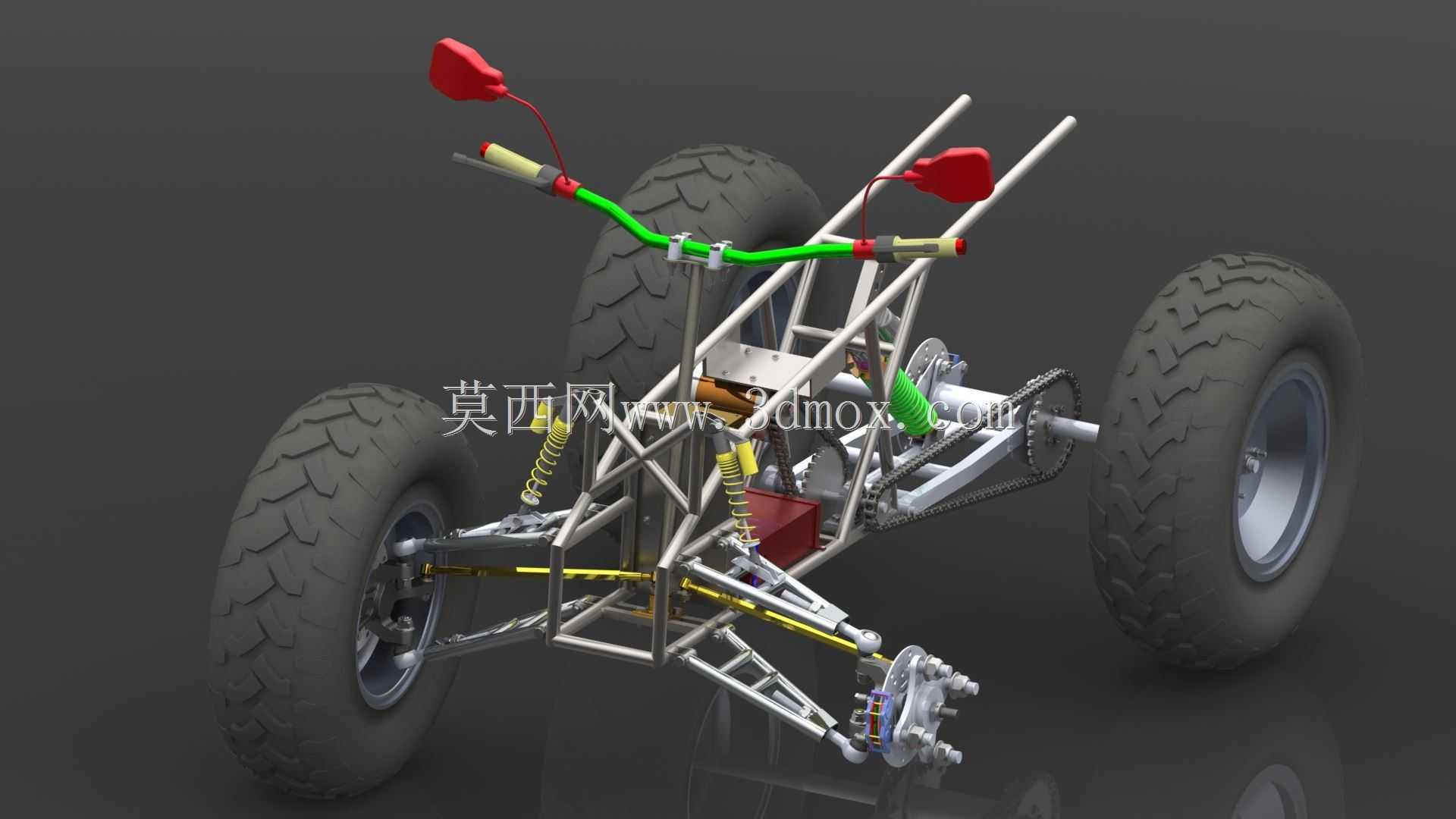

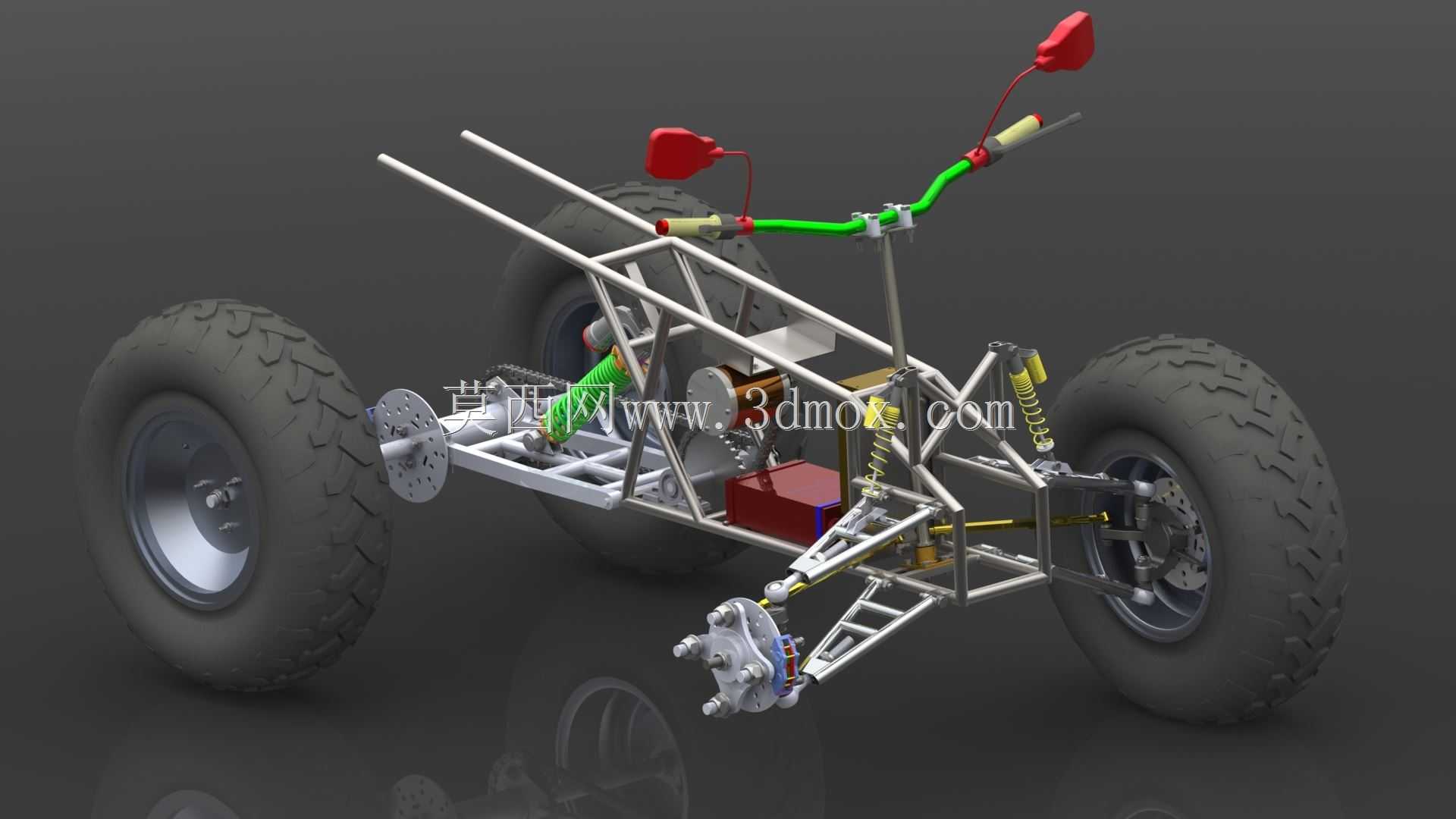

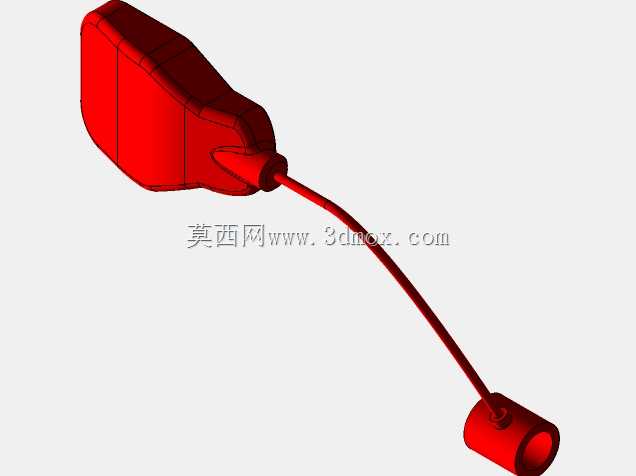

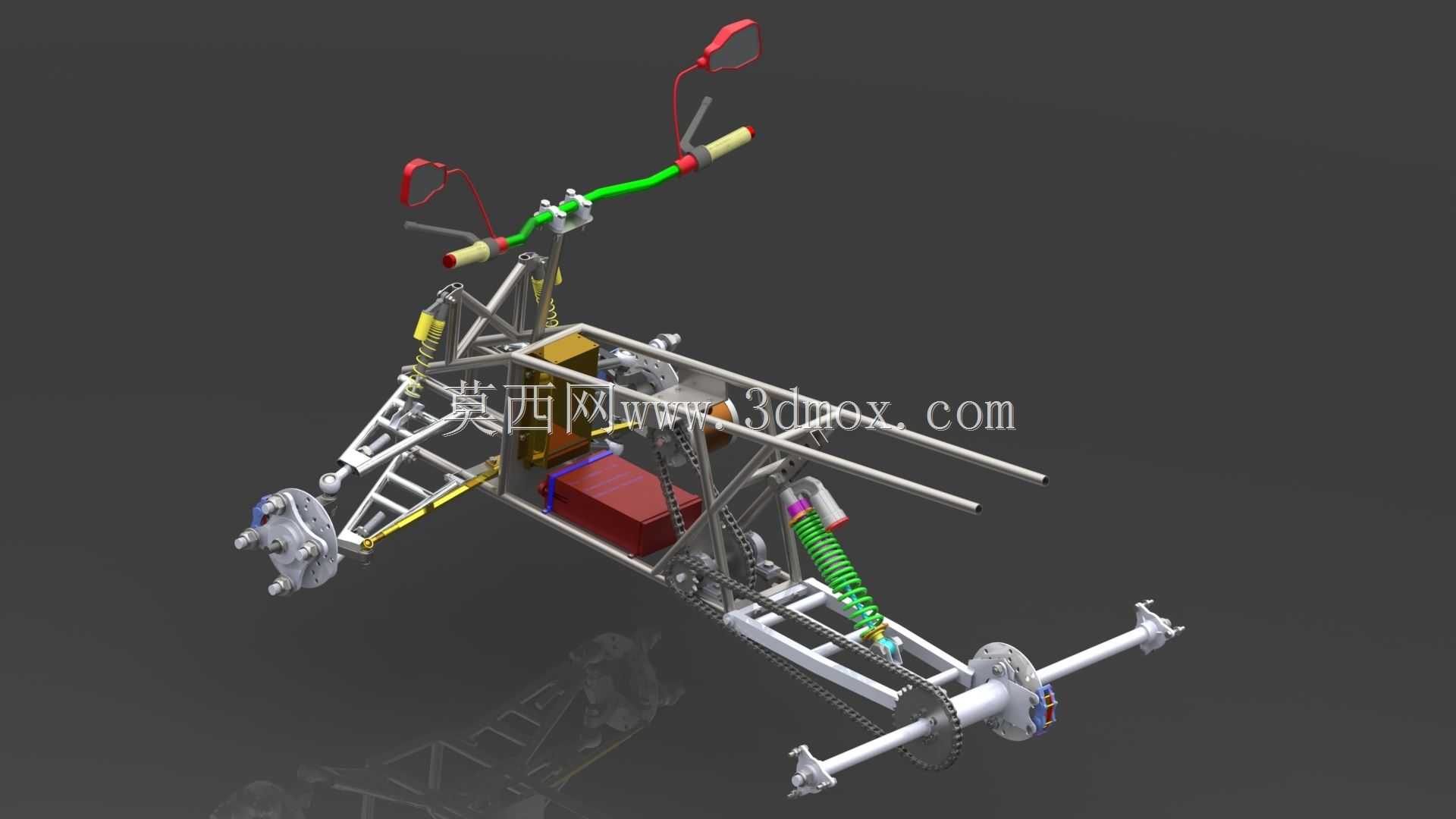

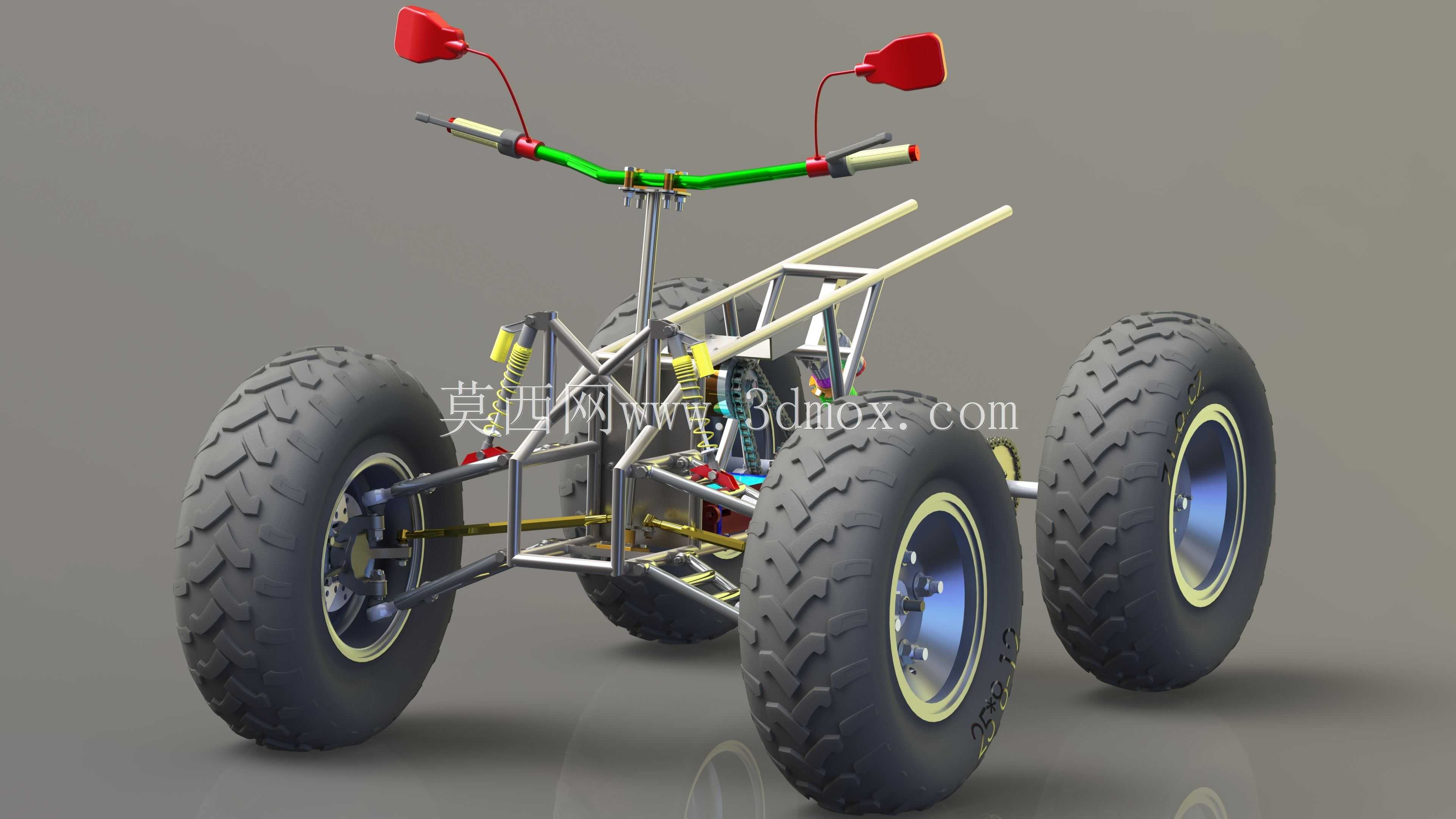

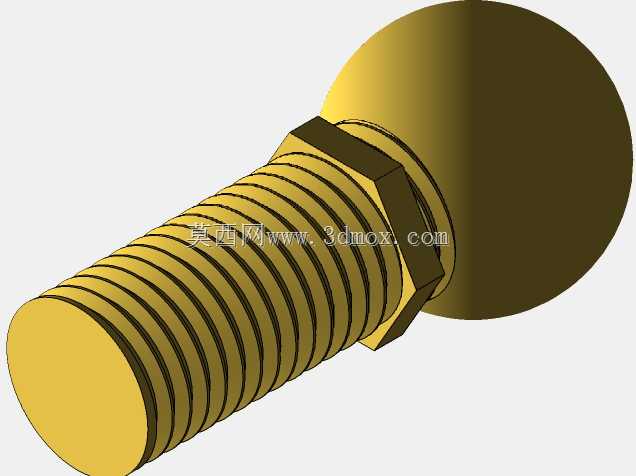

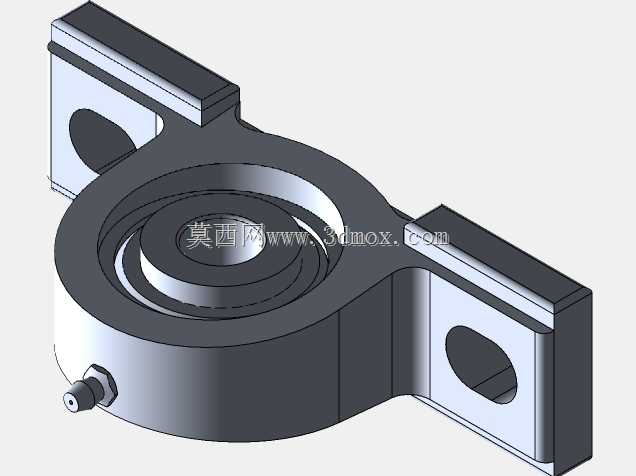

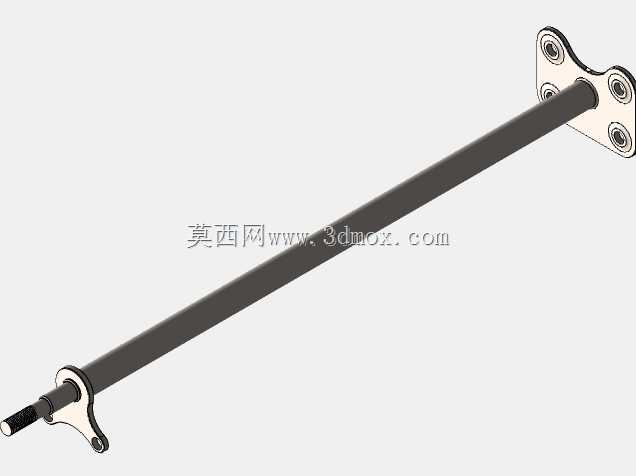

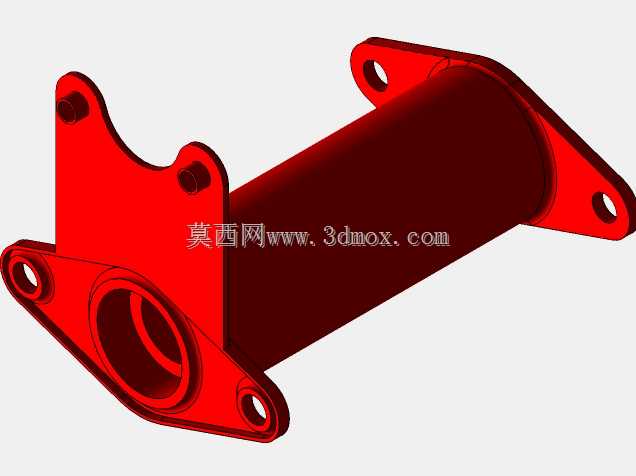

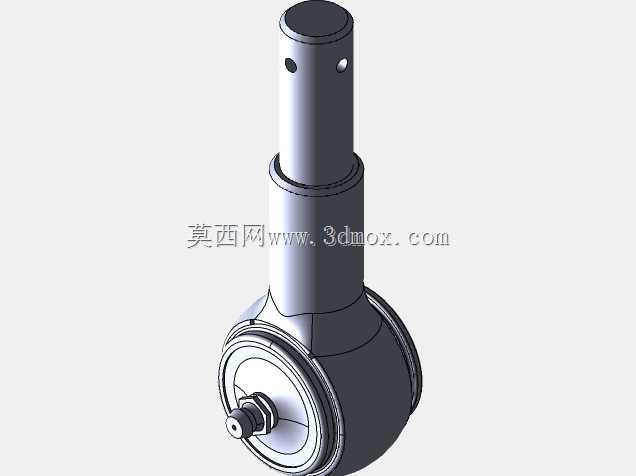

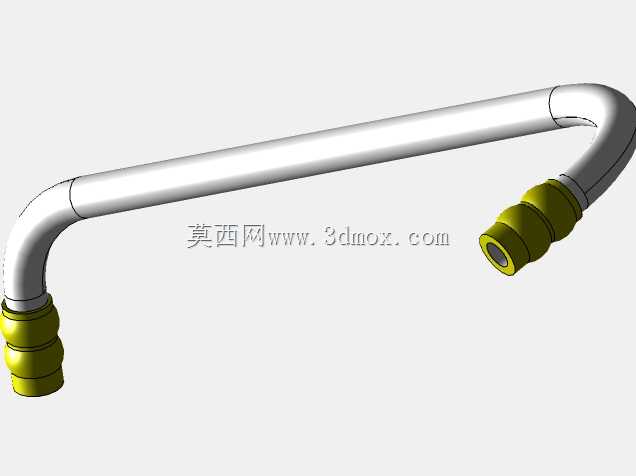

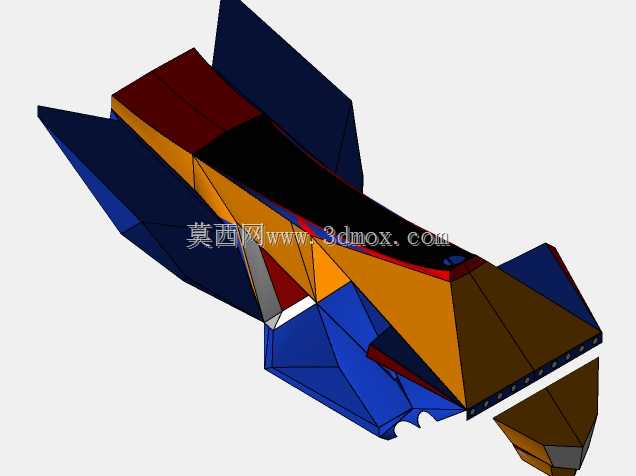

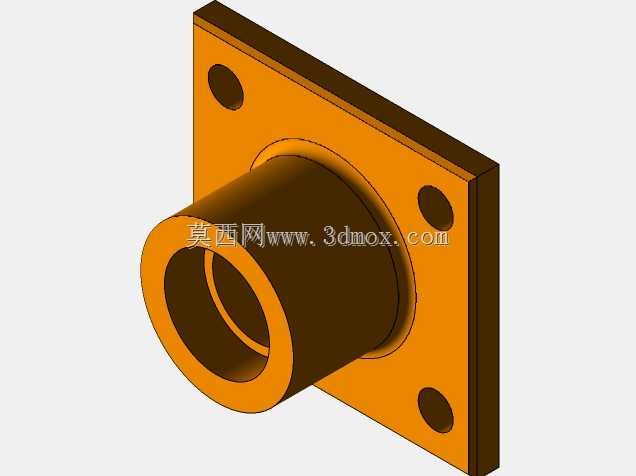

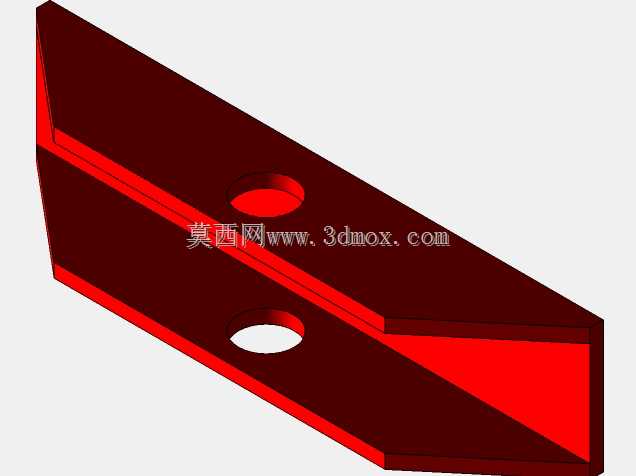

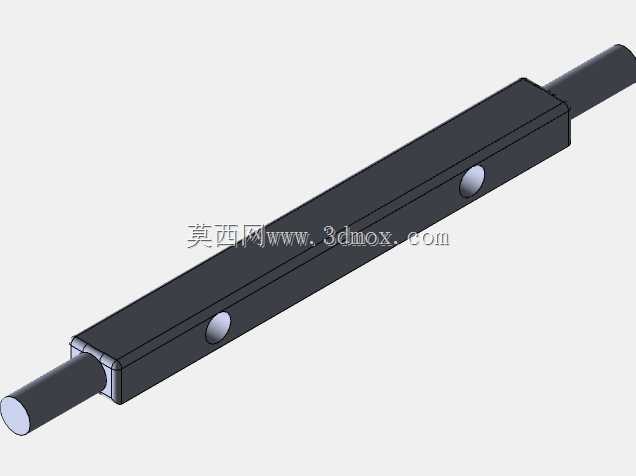

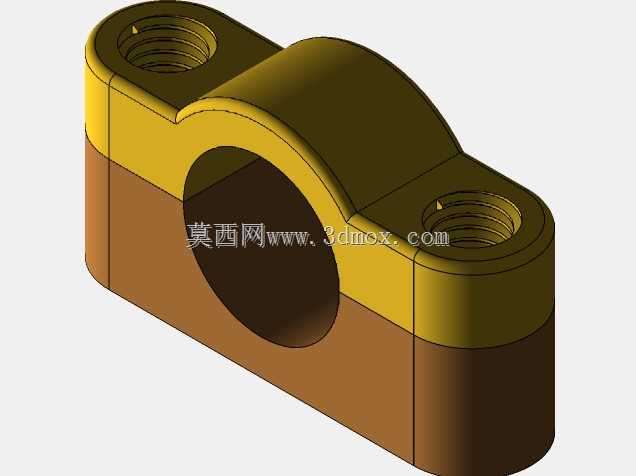

　　该全地形四轮越野车辆的结构设计，核心面向非铺装路面的休闲穿越、户外作业通勤场景，可覆盖林间小径、滩涂沙地、山地缓坡等常规民用车辆无法通行的复杂路况，既可以作为户外爱好者的越野休闲载具，也可适配林区巡检、野外作业点位短途通勤的实用需求。从结构布局来看，整车采用外露管式桁架车架作为承载基体，管材通过焊接拼接形成闭环受力结构，在控制整备质量的同时，能够充分吸收越野工况下的路面冲击载荷，避免应力集中导致的车架变形或开裂。转向系统采用直连式把式操控结构，车把通过转向柱与前部转向节总成硬连接，转向传动路径短，虚位控制难度低，能够适配越野场景下频繁的方向修正需求，车把两端集成的后视镜安装座采用悬臂式结构，

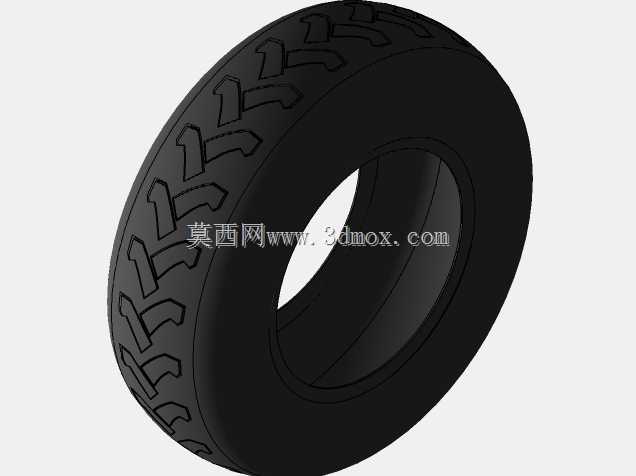

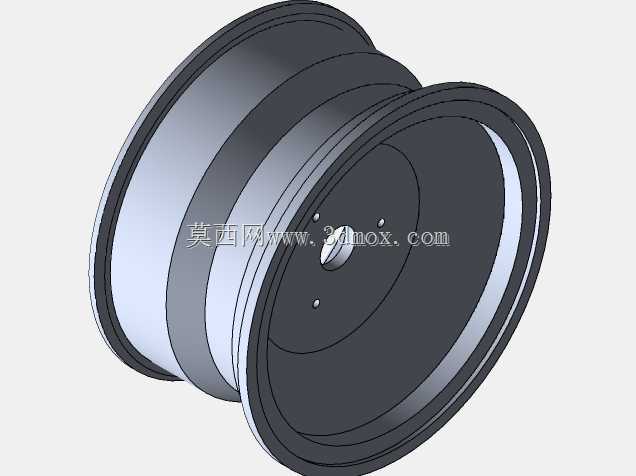

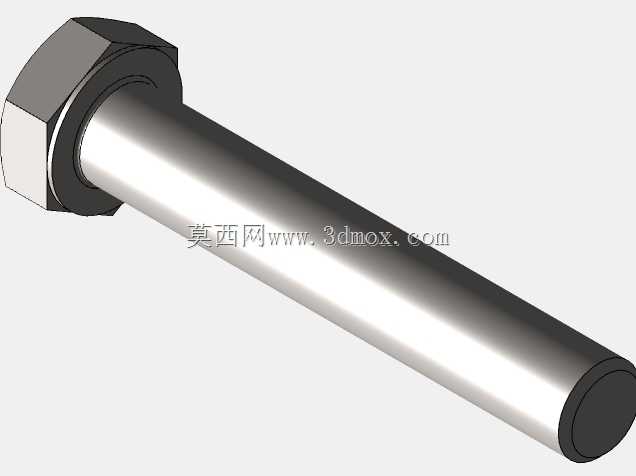

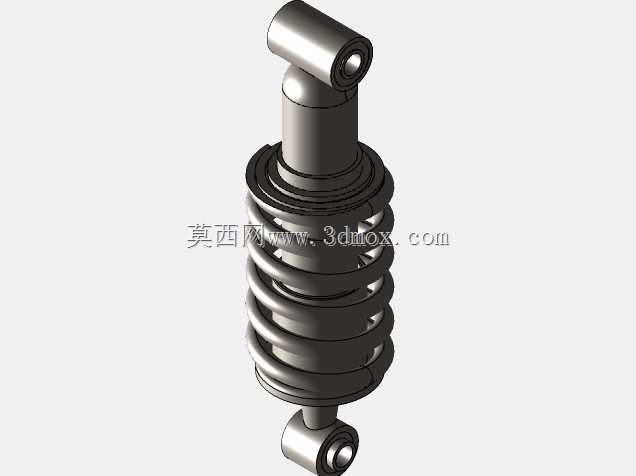

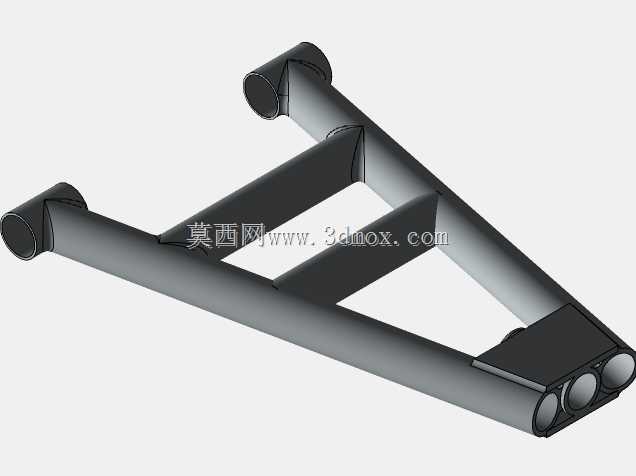

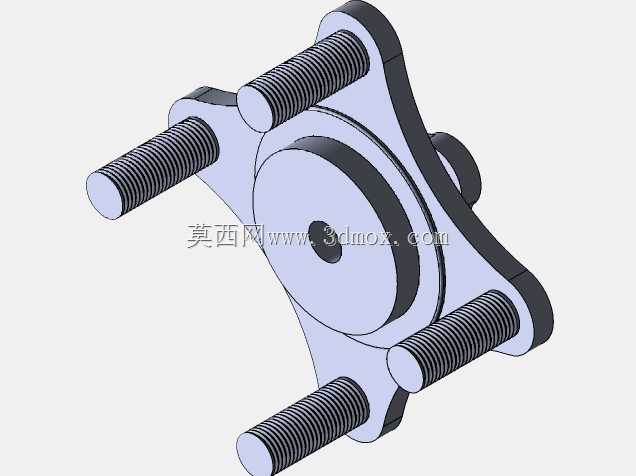

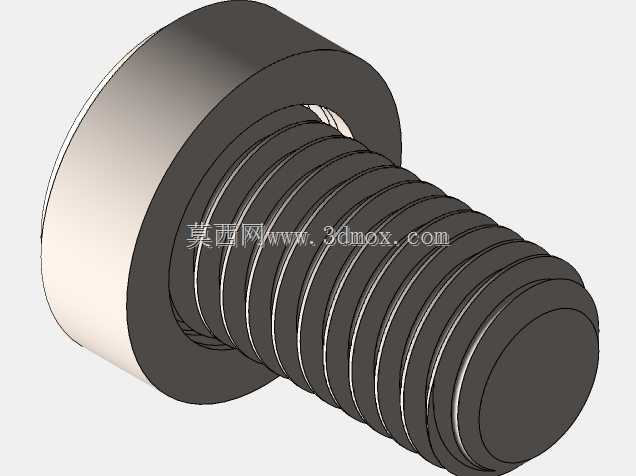

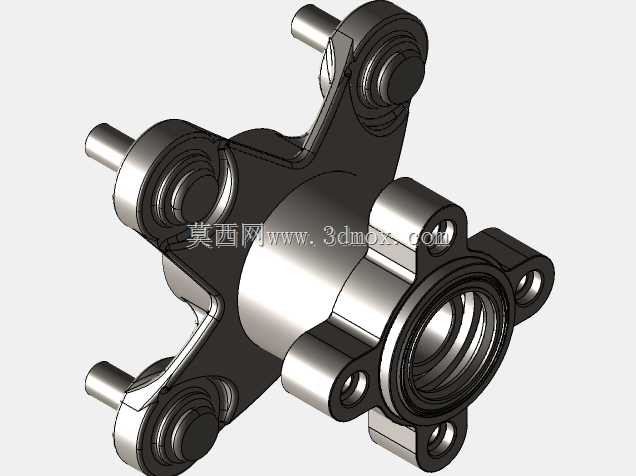

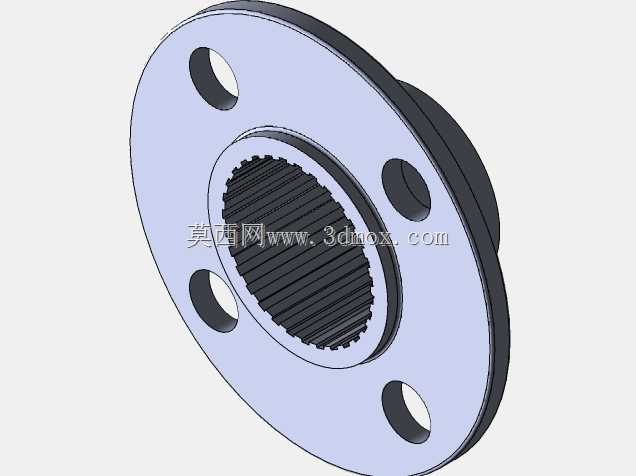

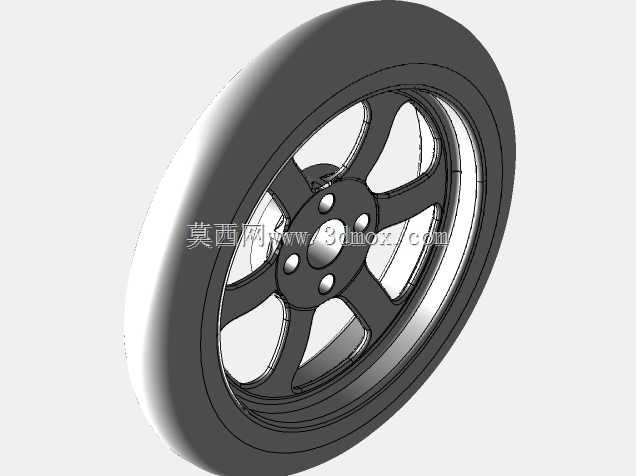

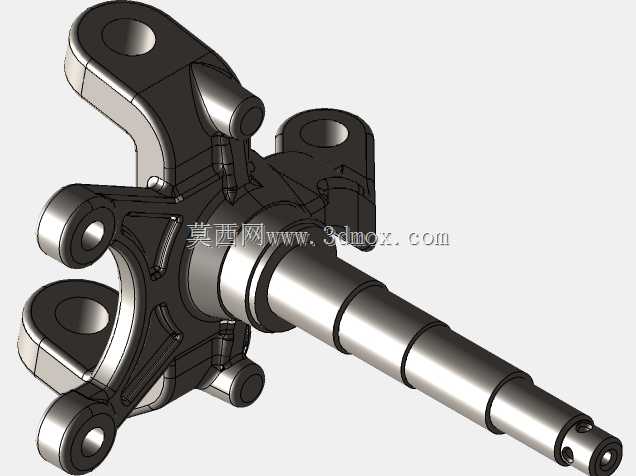

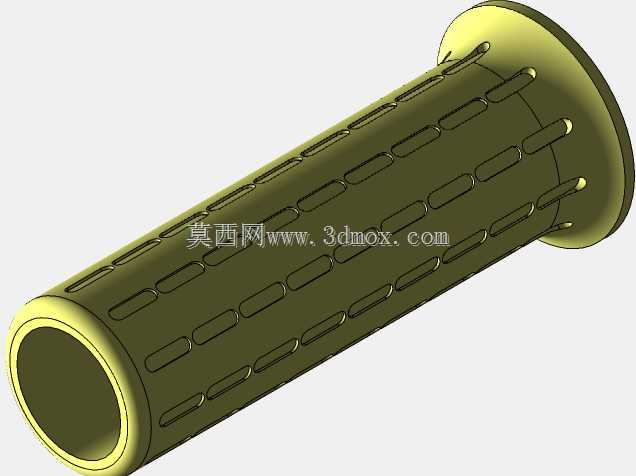

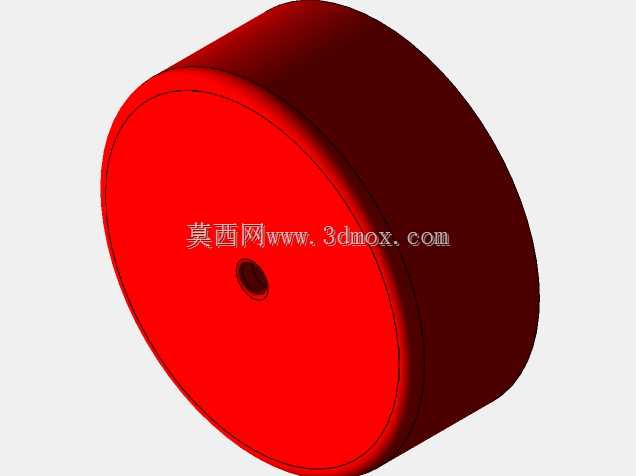

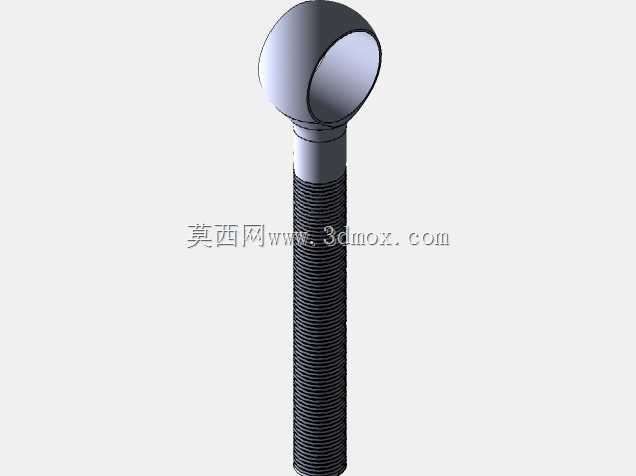

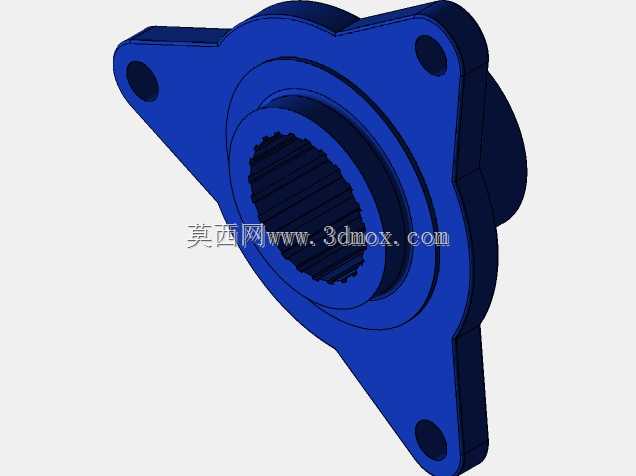

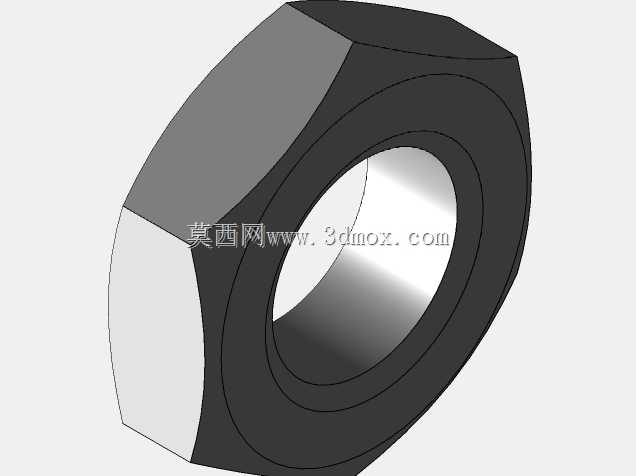

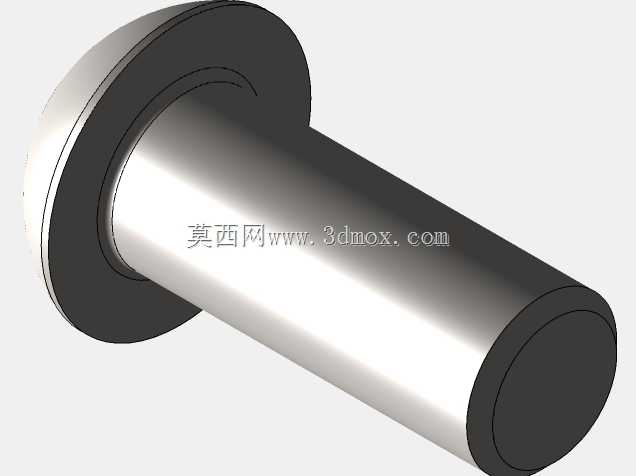

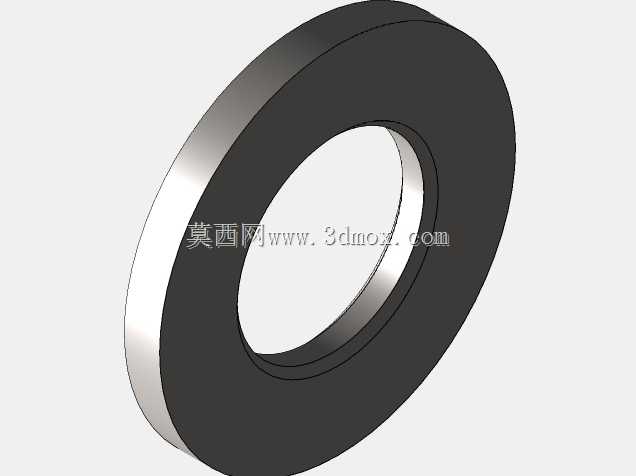

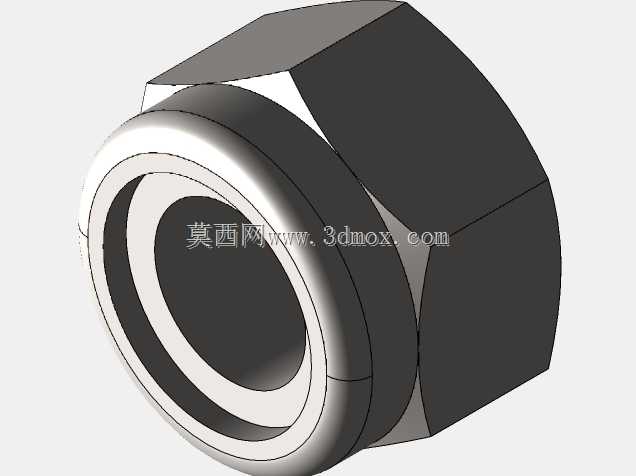

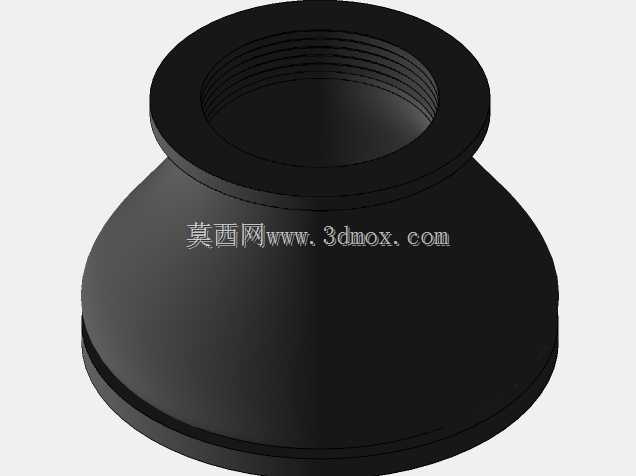

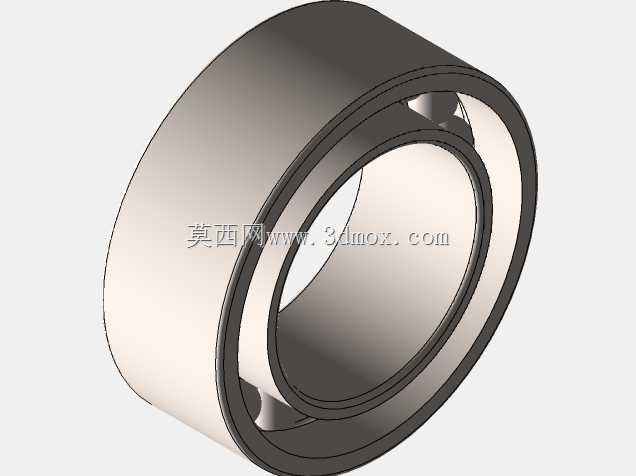

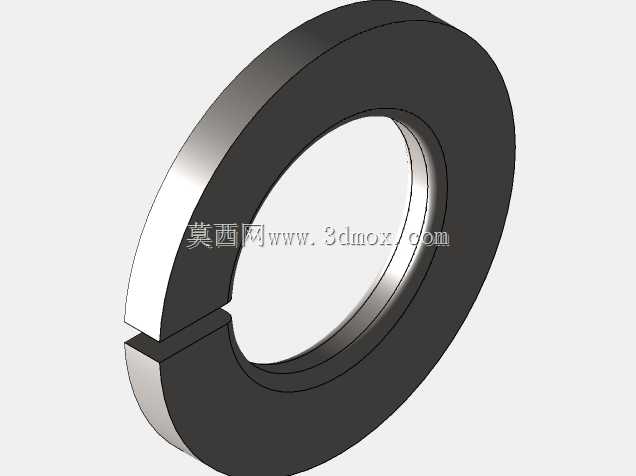

　　在不额外增加车头宽度的前提下保证后方视野覆盖，握把位置的角度经过人机工程校核，站立或坐姿操控时都能保持自然的手臂姿态，降低长时间穿越的操控疲劳。行走系统采用大颗粒深花纹低压越野轮胎，胎块高度与排布间距针对松软路面做了优化，在沙地、泥地行驶时可以通过胎齿嵌入路面获得足够抓地力，同时低压胎体本身可以吸收一部分小幅路面振动，降低悬架系统的冲击负载；轮辋采用分体式锁紧结构，轮胎拆装维护便捷，轮辋与轮毂的连接螺栓采用圆周均布排布，传递扭矩时受力均匀，大扭矩输出工况下不易出现连接松动。悬架系统前部采用双横臂独立悬架结构，配置螺旋弹簧与筒式减震器集成的减震单元，减震器安装角度经过运动学校核，车轮上下跳动时主销参数的变化量控制在合理区间，

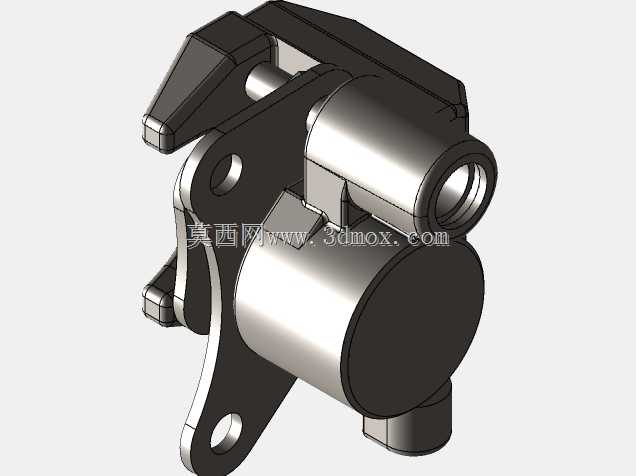

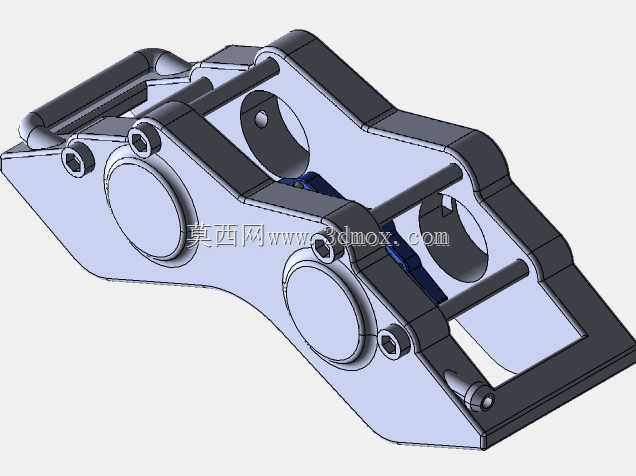

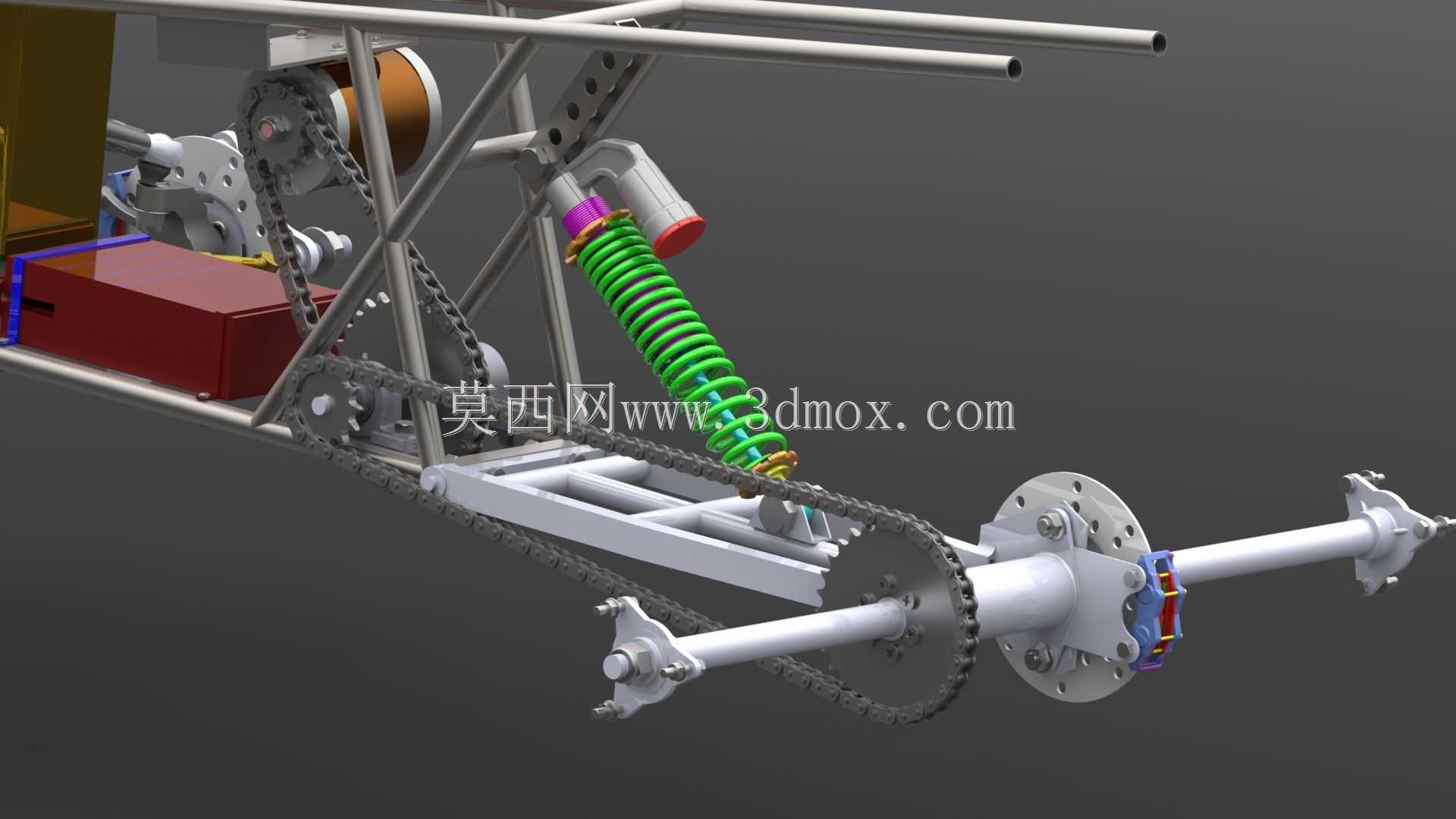

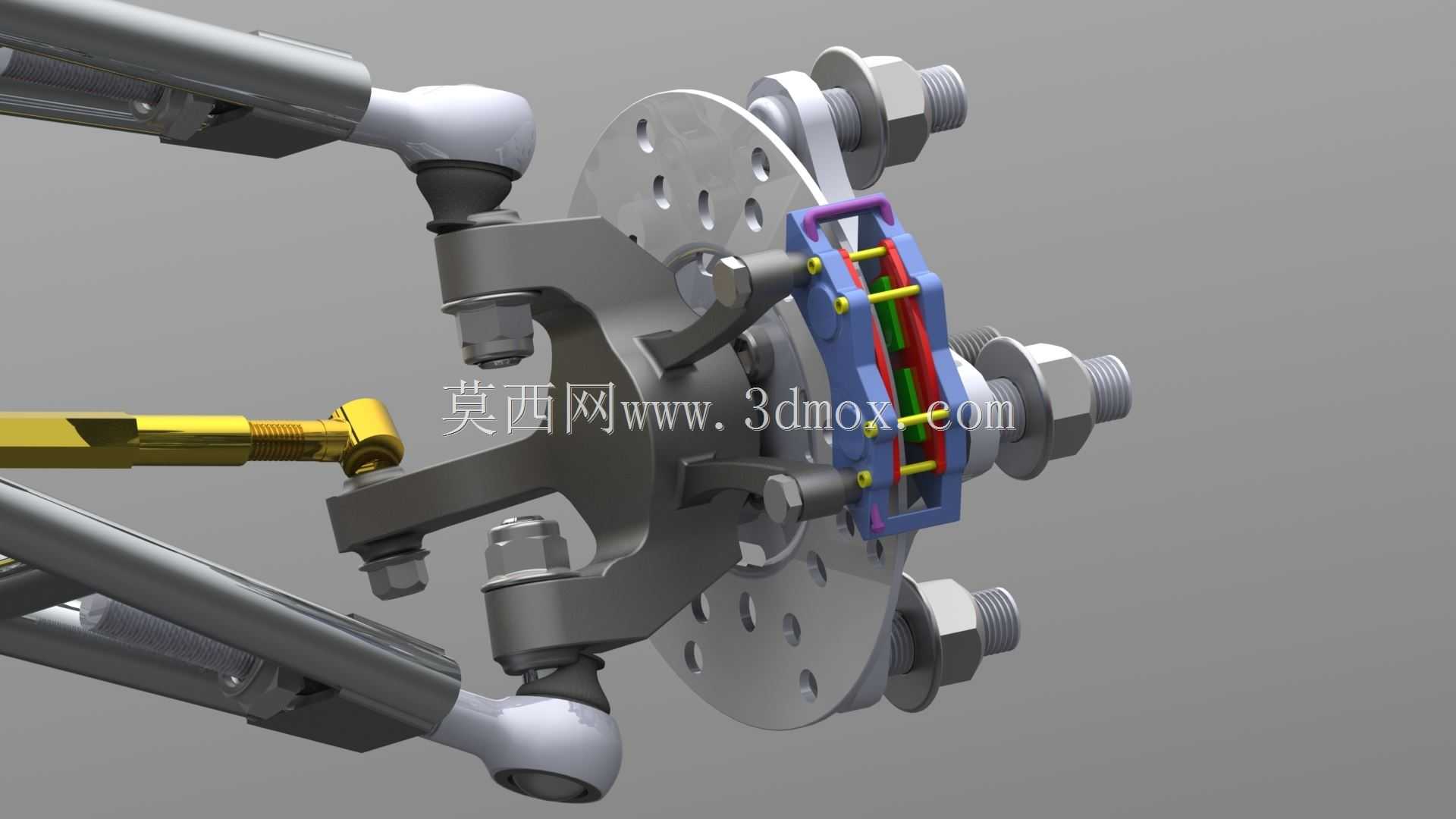

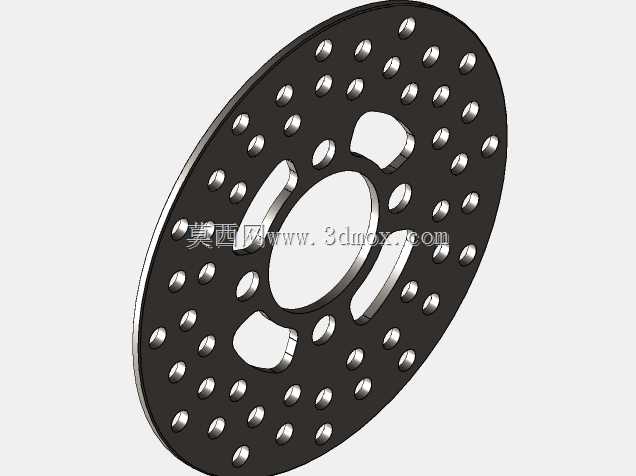

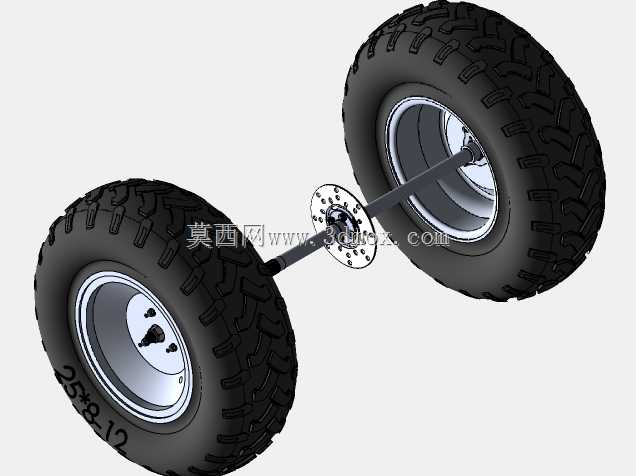

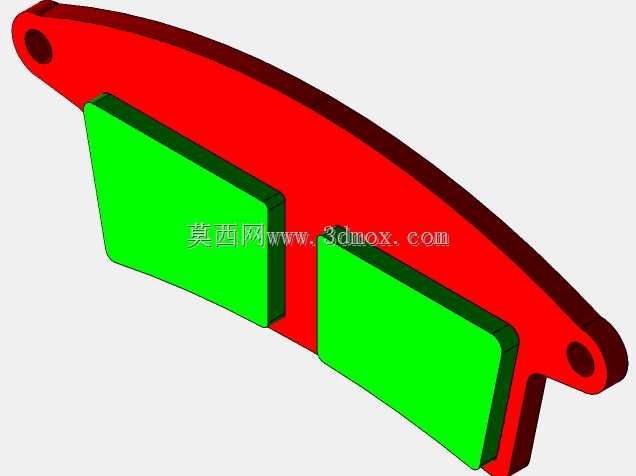

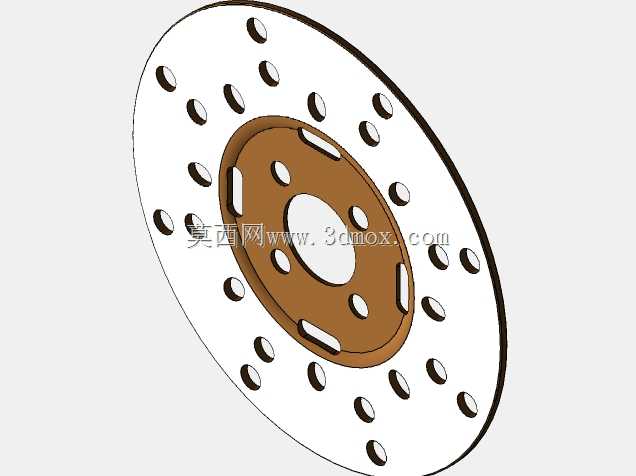

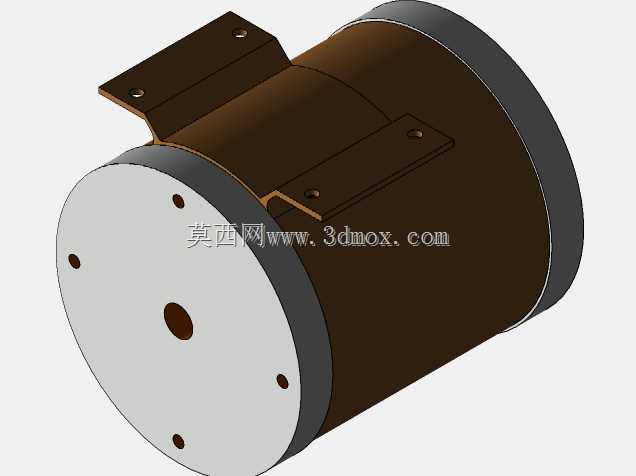

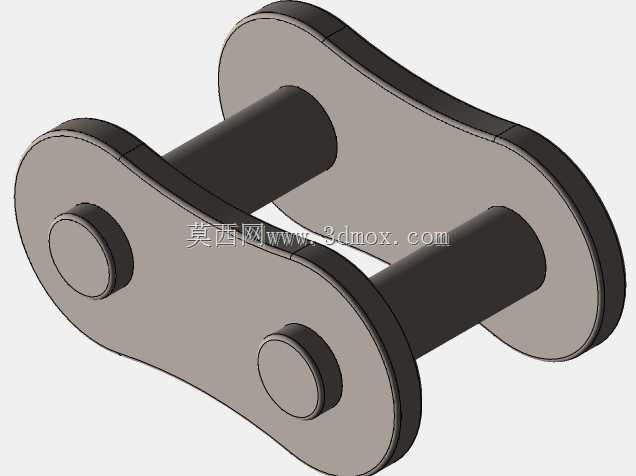

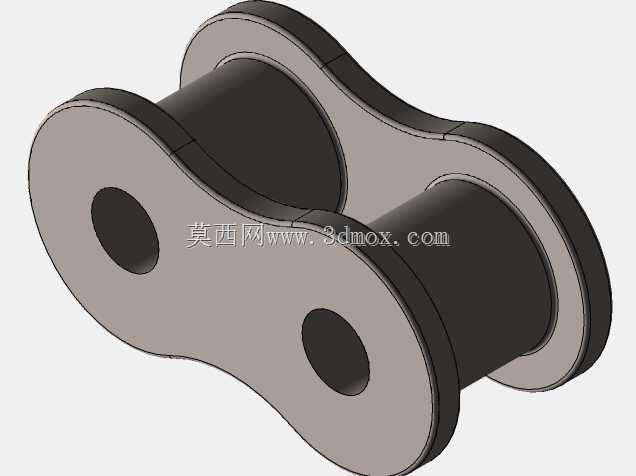

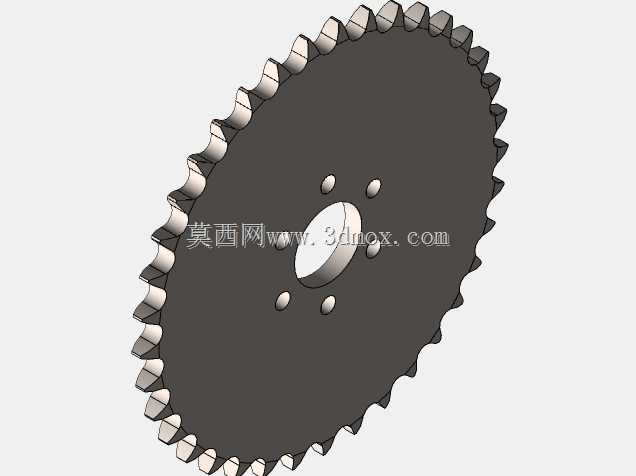

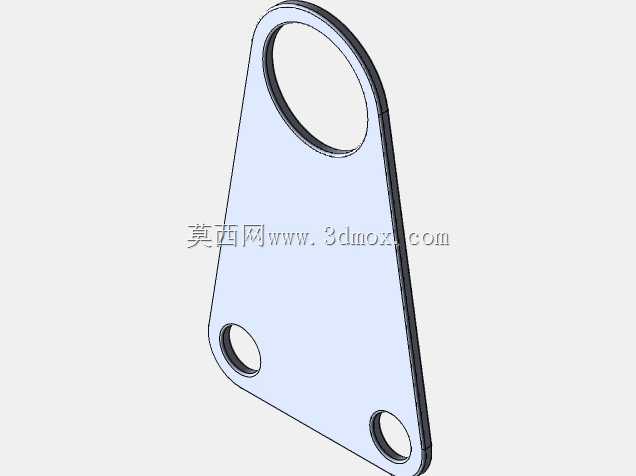

　　既保证轮胎接地面积的稳定性，也能避免转向过程中出现异常回正力矩；后部采用整体式驱动桥搭配悬架的结构，适配后驱的动力布局，动力传递路径短，传动效率更高，能够在爬坡、脱困工况下将动力充分传递到驱动轮。制动系统采用盘式制动结构，制动盘直接安装在轮毂转动部位，制动卡钳通过支架固定在转向节与后桥壳体上，制动响应速度快，连续制动的热稳定性优于鼓式结构，能够满足越野场景下频繁减速、制动的使用需求。整车外廓尺寸的边界控制充分考虑了狭窄路径的通行能力，宽度方向不会超过常规林间步道的通行限宽，长度方向的轴距配比兼顾了直线行驶稳定性与小半径转向能力，离地间隙设定能够覆盖常规坑洼、石块路面的通过需求，避免底盘部件磕碰路面凸起。

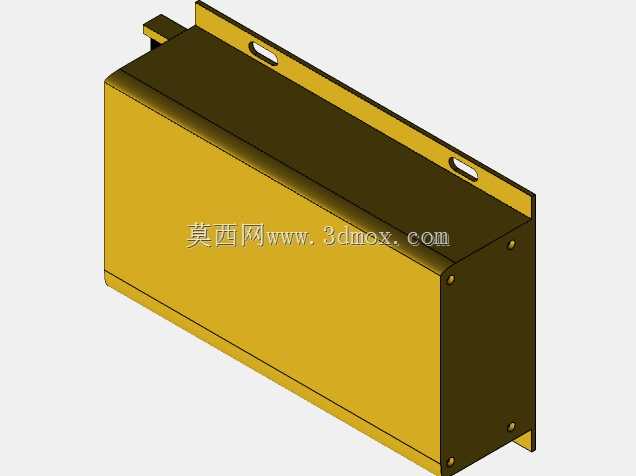

　　设计过程中对各部件的安装边界做了充分校核，转向轮跳动到极限位置时不会与车架、减震部件发生运动干涉，悬架压缩到最大行程时轮胎不会与车架翼子板部位发生剐蹭，传动部件的布置预留了足够的安全间隙，避免越野工况下车架形变导致的传动部件卡滞。外露的车架结构也为后续改装预留了充足的安装点位，用户可根据使用需求加装置物货架、照明组件、防护杠等附加部件，不需要对原有车架主体结构做切割改动，改装适配性较强。
