摩托车离合器总成结构设计方案

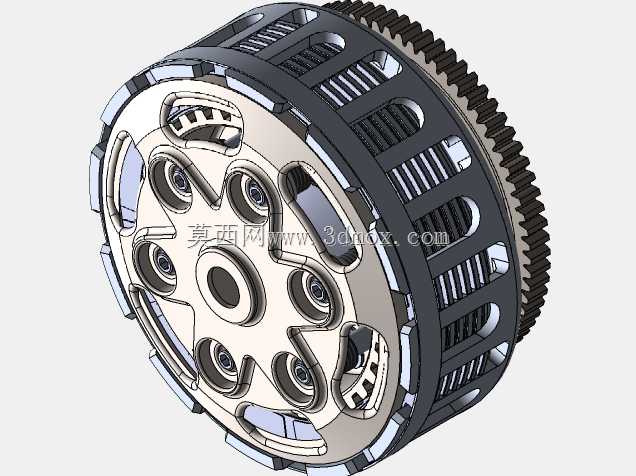

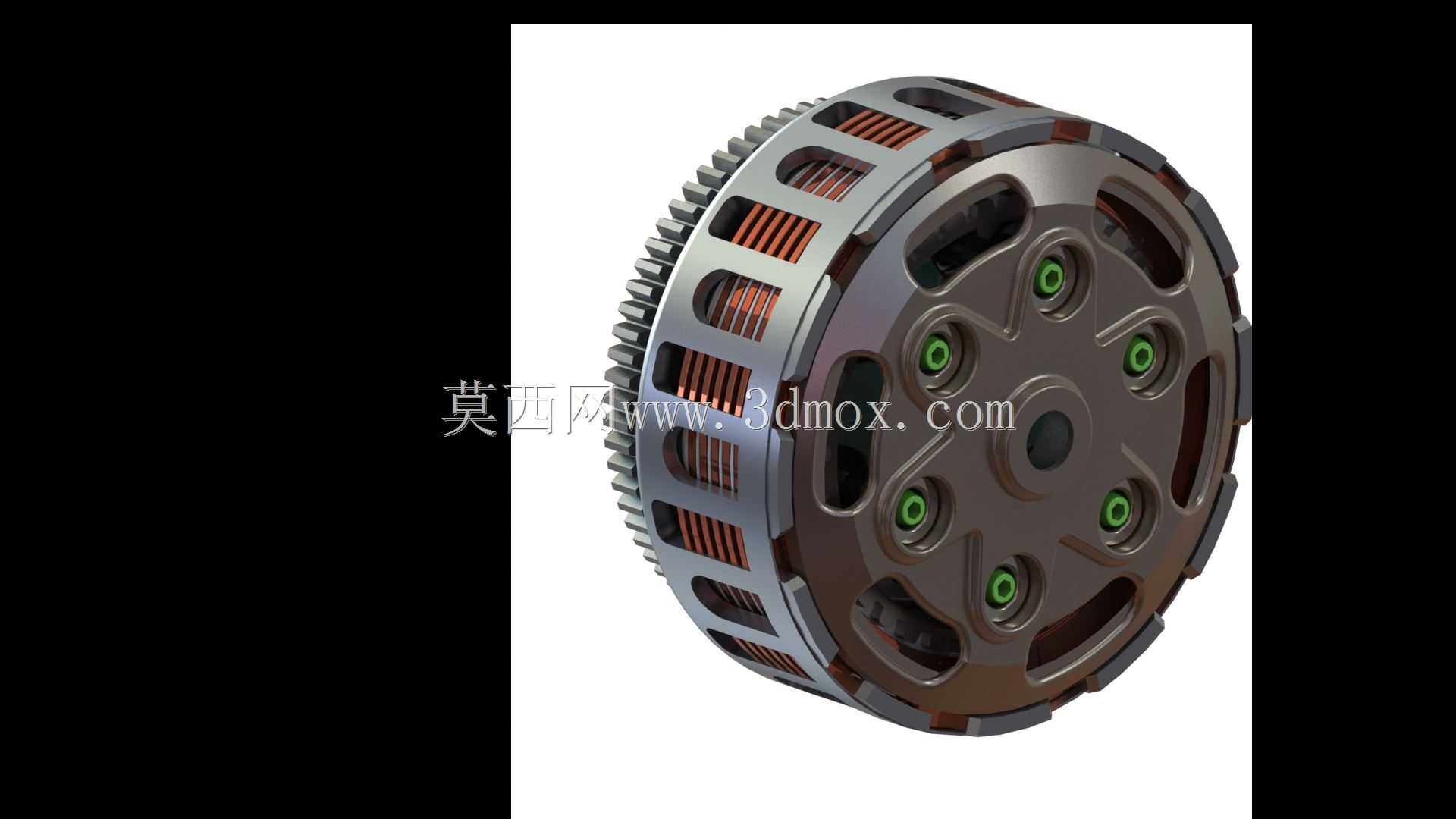

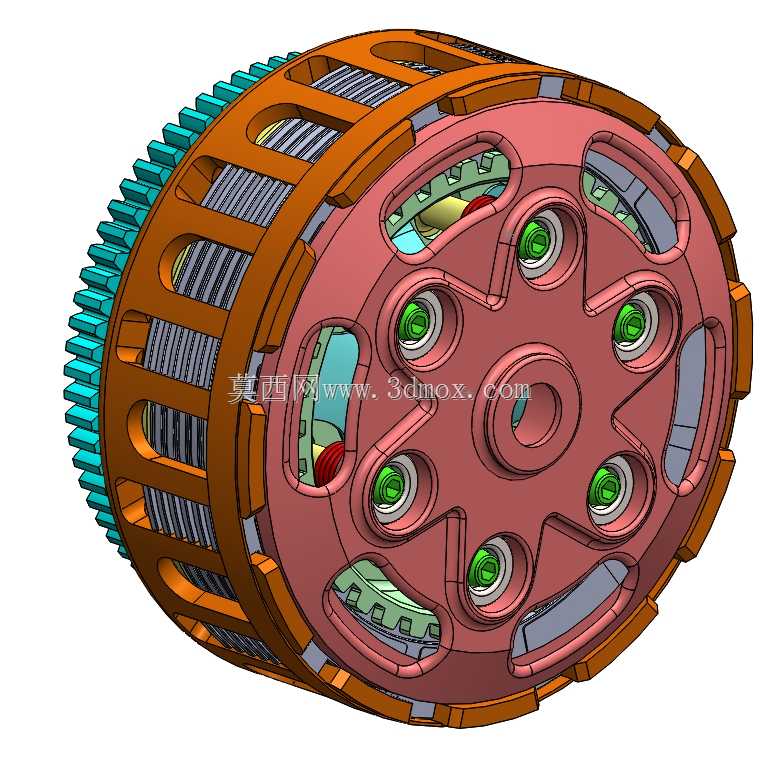

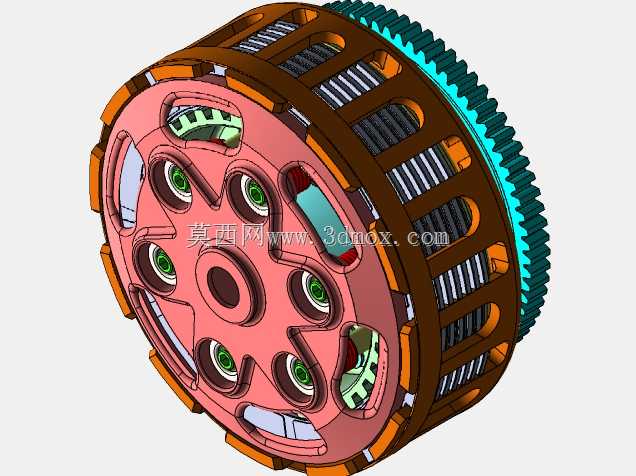

在两轮动力载具的传动链路里，离合器是衔接动力输出端与变速机构的核心部件，日常骑行中频繁的起步、换挡、临时驻车操作，都依赖这个部件完成动力的接合与切断，避免变速齿轮在转速差过大的状态下打齿，同时也能让起步过程的动力传递更线性，防止传动系统承受突发冲击载荷。这套离合器的结构设计围绕骑乘场景的实际需求展开，整体采用多片摩擦式的经典结构布局，主动部分与发动机曲轴端联动，从动部分衔接变速箱输入轴，通过摩擦片之间的静摩擦力传递扭矩，当操控机构施加分离推力时，压盘回退，主动摩擦片与从动摩擦片之间出现间隙，动力传递路径被切断，此时即可完成挡位切换操作，松开操控机构后，压盘在弹簧力作用下重新压紧摩擦片组，动力恢复传递。

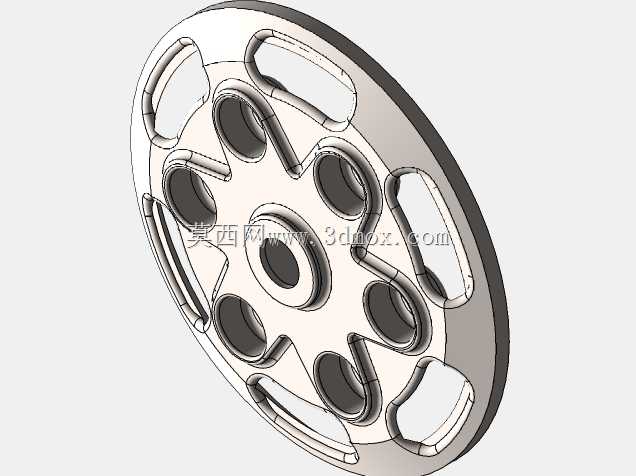

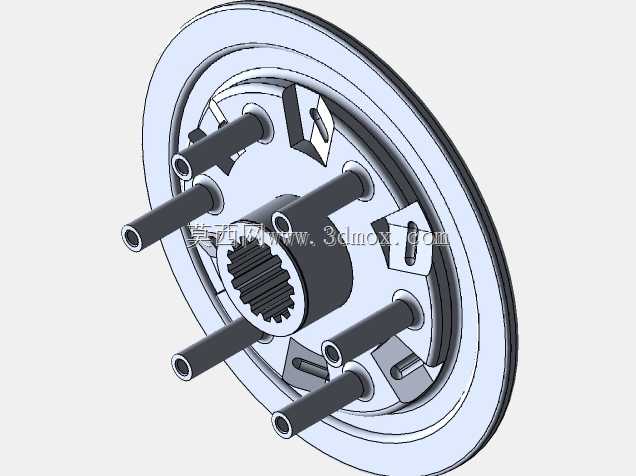

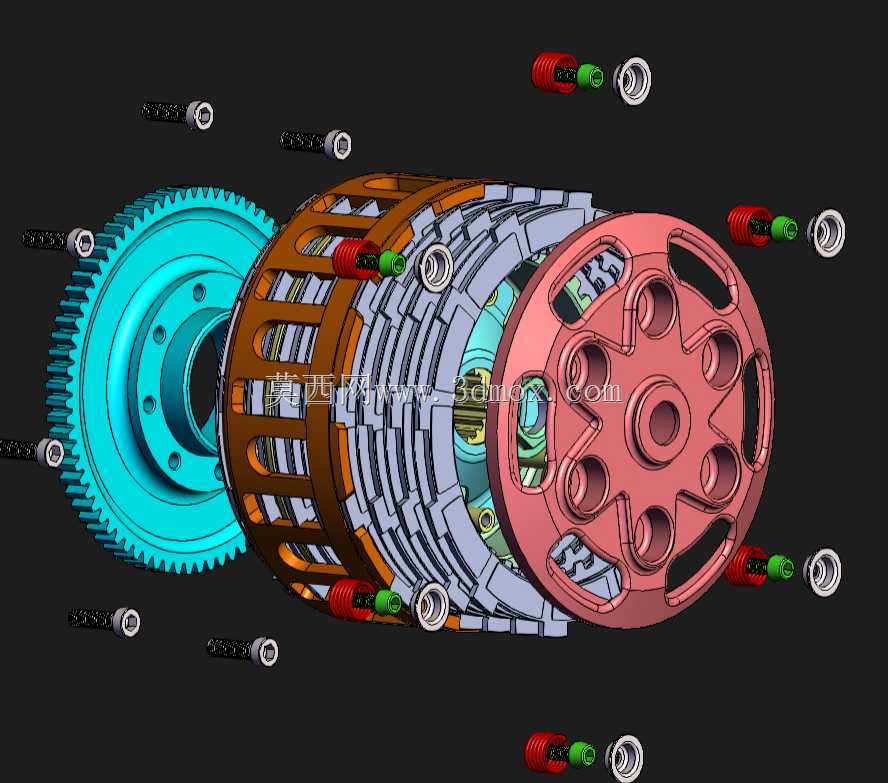

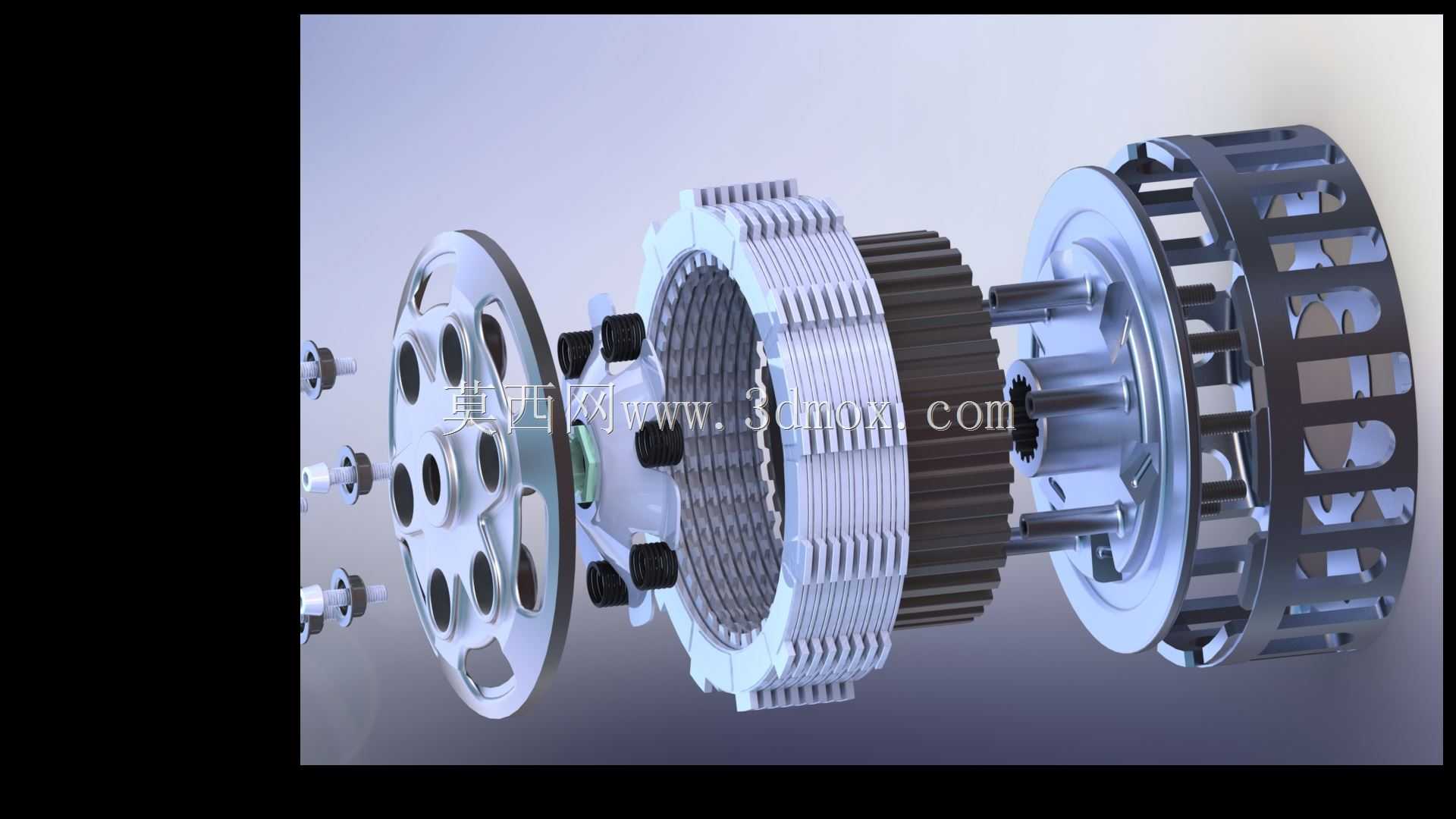

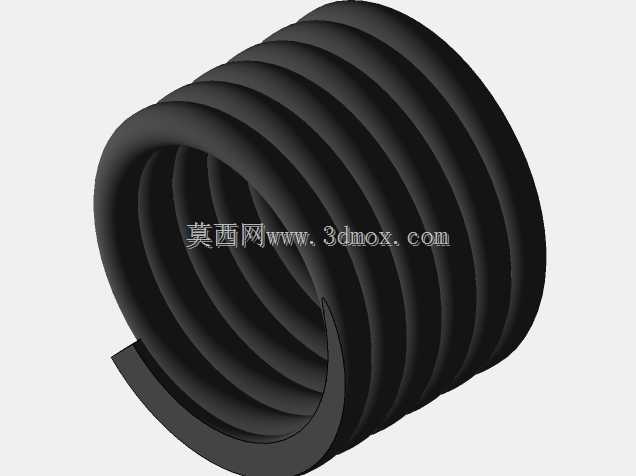

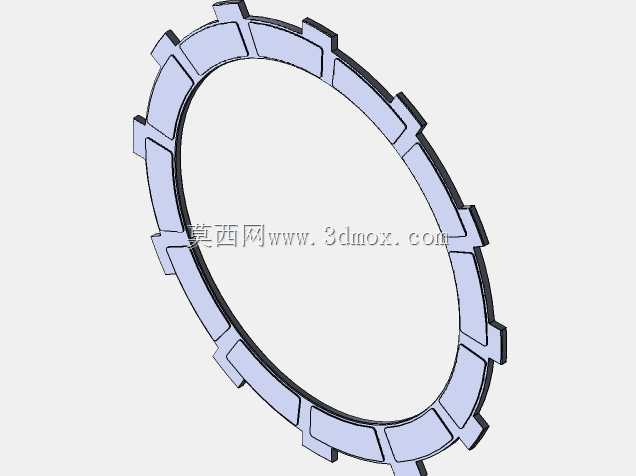

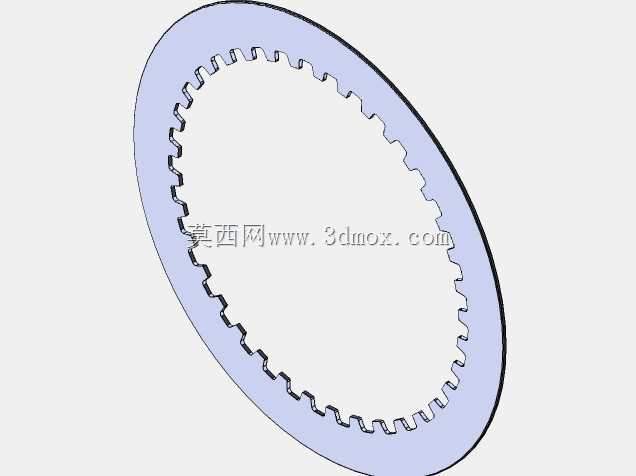

从设计思路上看，整套总成共包含五十余个独立装配零件，每个零件的配合公差都经过匹配校核，摩擦片的基片采用高强度钢材冲压成型，表面附着的摩擦材料兼顾耐热性与摩擦系数稳定性，应对频繁半联动状态下产生的热量积累，避免长时间使用后出现摩擦系数衰减导致的打滑问题。压盘的压紧弹簧采用周向均匀布置的方式，保证整个摩擦片接触面的压力分布均匀，不会出现局部偏磨导致的接合抖动问题。分离机构的推力轴承做了低摩擦设计，减少分离操作时的阻力，让离合手柄的操控力度保持在合理区间，降低长时间骑行的操作疲劳感。

在安装边界的设计上，整套离合器的径向尺寸与发动机曲轴箱的预留安装腔完全匹配，轴向的装配尺寸链经过反复核算，保证分离行程处于合理范围，不会出现分离不彻底或者接合打滑的装配问题。输入端的花键结构与曲轴输出端的花键参数完全匹配，保证同轴度误差控制在允许范围内，避免高速运转时出现动不平衡导致的振动。从动盘的毂部花键与变速箱输入轴配合，花键的侧隙经过合理设定，既保证滑动顺畅，又不会因为间隙过大产生传动冲击。

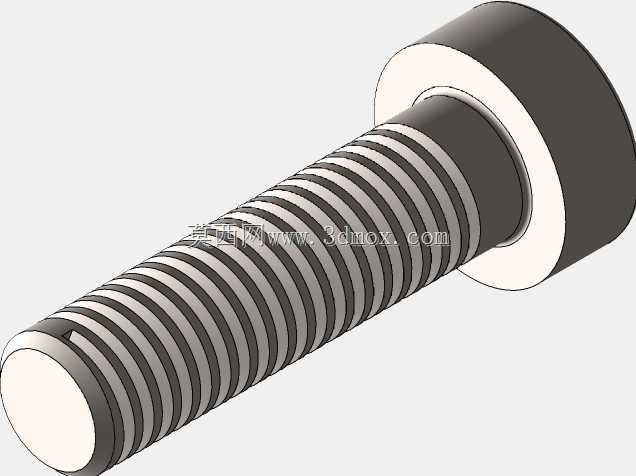

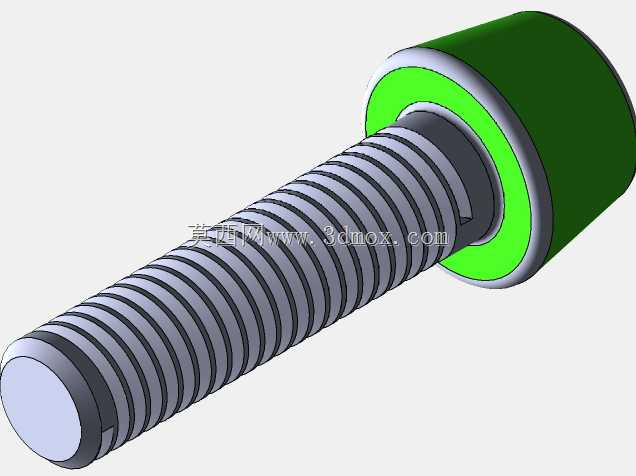

实际应用场景中，这类离合器不仅适配常规跨骑摩托车，同结构的简化版本也可应用在电动自行车、轻型四轮代步车的传动系统中，根据不同动力平台的扭矩输出特性，可以通过调整摩擦片数量、压紧弹簧刚度来匹配不同的扭矩传递能力，不需要大幅改动整体安装尺寸，具备较强的平台适配性。设计过程中对每个零件的装配顺序做了优化，后续生产装配时可以按照预设的层级依次完成压装，不需要额外的专用工装即可完成总成组装，降低生产环节的装配难度。摩擦片的磨损间隙补偿结构集成在压盘调节机构上，日常维护时只需要调整调节螺钉的间隙，即可补偿摩擦片磨损带来的自由行程变化，不需要拆解整个离合器总成，降低后期维护的操作成本。

考虑到载具在不同工况下的使用需求，离合器的接合特性做了针对性调校，半联动行程的区间设定兼顾了低速蠕行时的操控细腻度与高速状态下的接合刚性，不会因为半联动区间过长导致动力响应滞后，也不会因为区间过短导致起步时容易闯动。总成的外壳结构做了加强设计，能够承受传动过程中的径向力与轴向冲击，同时外壳上预留的润滑油道可以让变速箱内的润滑油顺利进入摩擦片组区域，带走摩擦产生的热量，同时对摩擦片表面起到润滑作用，减少异常磨损。所有旋转零件的动平衡精度都经过校核，保证在发动机最高转速区间运转时，不会因为不平衡量产生额外的振动，影响骑乘的平顺性。
