银色BlueSMiRF蓝牙调制解调器结构设计

在嵌入式无线通讯项目的硬件选型与结构适配环节，这类蓝牙调制解调器的三维结构数据能给结构工程师省去大量实测、逆向的时间成本。日常做工业手持终端、小型物联网传感节点、老旧设备无线改造项目时，经常会用到这类串口转蓝牙的通讯模块，它的核心作用是把设备端的TTL串口信号转换成蓝牙无线信号，实现和上位机、手机、其他蓝牙主控设备的透明数据传输，不用额外布设通讯线缆，在移动作业设备、旋转工位设备的信号传输场景里优势尤其明显，能避免拖链线缆长期弯折磨损导致的通讯故障。

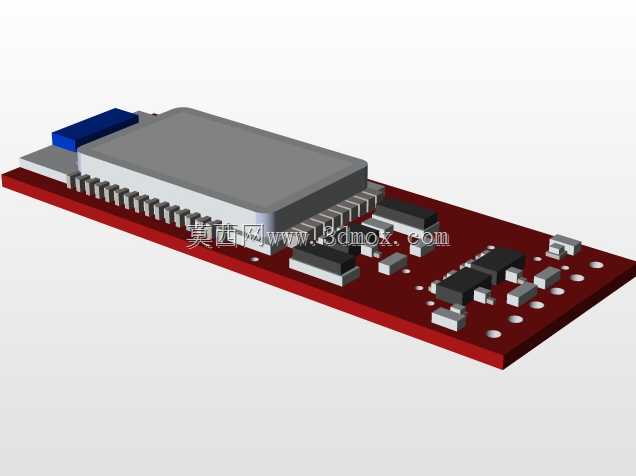

从结构设计角度看，这个模块采用红色FR-4玻纤电路板作为基底，板载布局完全遵循信号完整性要求：主蓝牙处理芯片布置在板体中部靠上位置，上方覆盖金属屏蔽罩，既可以隔绝外界电磁干扰对射频信号的影响，也能避免芯片工作时的电磁辐射向外泄露影响板上其他敏感元件；板体一端布置蓝色USB接口，用于固件烧录或者直接USB通讯，接口边缘做了加固焊盘设计，能承受日常插拔的侧向力，避免焊盘脱落；沿板体长边两侧布置的是排针引脚，引脚间距采用标准2.54mm间距，既可以直接插在标准面包板上做原型验证，也能通过排针焊接在用户自己的主控板上，适配绝大多数嵌入式开发的安装习惯。

做结构适配的时候要注意几个安装边界：首先是板体的整体长宽尺寸要和预留的安装位匹配，排针的高度、屏蔽罩的顶部高度要计入整体堆叠高度，避免和外壳内壁、上层板卡发生干涉；USB接口的位置要和外壳上的开口精准对齐，预留足够的插拔操作空间，不能让外壳挡住插头插入路径；板上的贴片电容、电阻等分立元件都布置在主芯片周边，高度都低于屏蔽罩顶面，做外壳内部避让的时候只要预留出屏蔽罩的高度空间，就不会和其他元件发生磕碰。另外板体上预留的几个安装定位孔，是给需要螺丝固定的场景准备的，孔位周边做了露铜接地处理，安装的时候可以用铜柱把板体和设备外壳的接地点连通，进一步提升抗干扰能力。

在实际项目应用里，这类模块经常被用在小型机器人的无线调试口、工业传感器的无线数据上传、老旧串口设备的蓝牙改造等场景，结构设计的时候除了要考虑安装尺寸，还要注意天线部分的净空要求——这个模块的蓝牙天线是板载设计，在板体远离USB接口的一端，安装的时候这个区域不能被金属外壳、金属结构件遮挡，否则会大幅降低蓝牙信号的传输距离和稳定性，要是必须用全金属外壳，就得在天线对应位置预留非金属的信号窗口，或者改用外接天线的版本。

建模的时候对各个元件的细节还原也很重要，比如屏蔽罩的冲压圆角、排针的倒角、USB接口的弹片结构，这些细节在做虚拟装配干涉检查的时候能避免误判，不会出现实际装配时才发现某个小特征卡滞的问题；板上元件的布局还原也能帮助工程师在设计外壳加强筋、定位柱的时候，精准避开板上的高元件，不用反复打样调整结构。对于做快速原型开发的团队来说，精准的三维模型能直接导入装配体里做整体布局验证，提前发现结构干涉、安装空间不足的问题，大幅缩短项目的硬件开发周期，减少打样返工的次数。
