多轮廓凸轮与配套从动件传动机构

项目分类:通用机械零部件 发布时间:2021-10-12 ID:315906
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构
  • 多轮廓凸轮与配套从动件传动机构

  这套凸轮从动件传动结构,核心是通过轴上串联的多组不同轮廓凸轮,匹配对应形态的从动件,实现多组预设运动规律的同步输出,在轻工包装、纺织机械、小型自动化送料工位里都有很广泛的适配场景。很多做非标设备的工程师在做间歇送料、周期性往复动作工位的时候,第一反应会选气缸或者伺服电缸,但在高速稳定运行的工况下,凸轮机构的可靠性、同步精度反而比电控驱动的方案更有优势,只要轮廓加工精度达标,整套机构可以连续运行数万小时不用调整参数,也不会出现电控信号延迟、气源压力波动带来的动作误差。

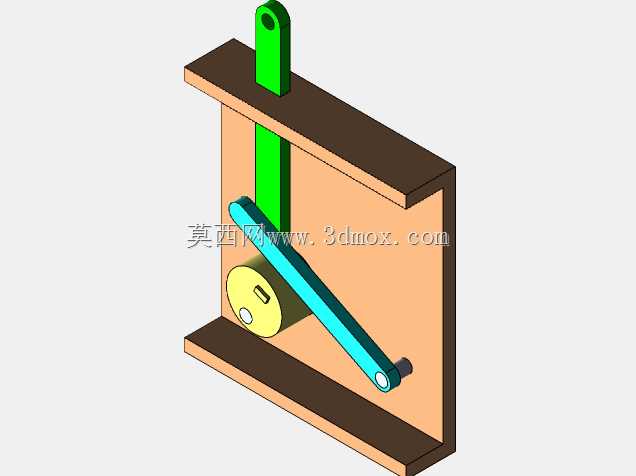

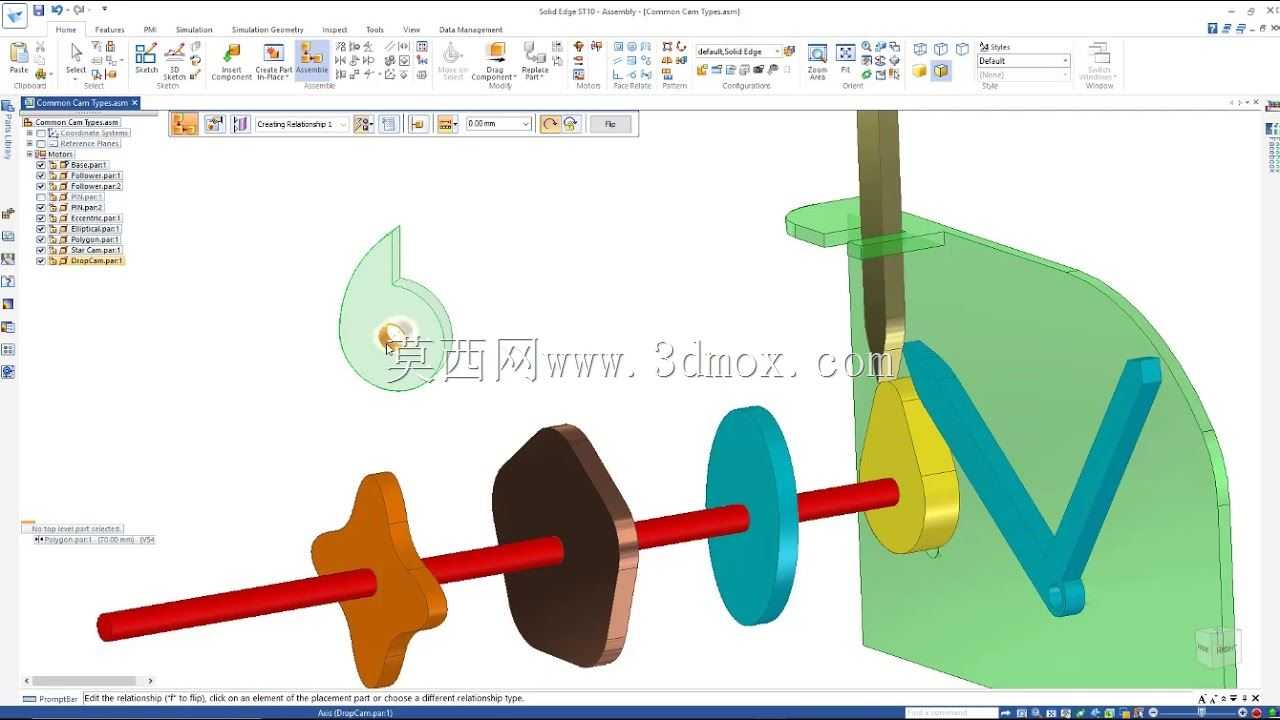

  设计这套结构的时候,首先要明确每个工位需要的动作时序:比如哪个从动件需要完成升程停留、哪个需要快速回程、哪个要做摆角动作,把所有动作的时间轴对齐到凸轮轴的转动周期上,再反推每个凸轮的轮廓曲线。轴上从左到右依次布置的异形轮廓、盘形偏心轮廓、圆形偏心凸轮,分别对应不同的从动件运动需求:最左侧的星形轮廓凸轮是给需要间歇抬升的工位做驱动,中间的深色盘形凸轮对应直动往复的从动件,右侧的青色偏心轮是给小行程快速复位的机构提供动力,最右侧的对心摆杆从动件则匹配带凹槽的绿色凸轮,实现大角度的周期性摆动,几个从动件的动作完全和凸轮轴转角绑定,不需要额外的传感器做位置校验,只要轴的转速稳定,所有动作的时序误差可以控制在0.1度转角范围内。

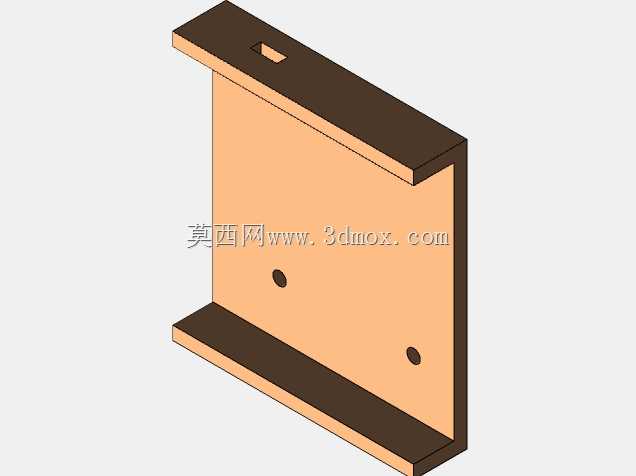

  从安装边界来看,整套机构的核心安装基准是凸轮轴的两个支撑位,轴的直径、支撑跨距要根据整套机构的负载、运行转速做校核,避免高速转动时出现轴的挠曲变形,导致从动件和凸轮轮廓接触不实,出现跳脱或者磨损加剧的问题。每个从动件都设计了对应的导向结构:直动从动件配套滑动导套,摆动从动件设计了固定回转铰点,保证从动件的运动轨迹完全贴合设计预期,不会出现侧向偏移。凸轮和从动件的接触位置,根据负载大小可以选择不同的接触形式,轻载高速工况下可以直接用轮廓面接触,中载工况则可以在从动件端部加装滚轮,把滑动摩擦变成滚动摩擦,降低接触位置的磨损量,延长整套机构的维护周期。

  实际选型适配的时候,要先确认整套机构需要的最大输出力、最高运行转速,再对应调整凸轮的基圆半径、升程大小,基圆半径太小会导致凸轮轮廓的压力角超过许用值,让从动件出现卡滞,基圆半径太大又会让整套机构的外形尺寸超标,占用过多的设备安装空间。从动件的回程设计也很关键,这套结构里不同的从动件分别采用了弹簧复位、共轭轮廓约束两种回程方式,高速运行的工位用共轭凸轮约束可以避免弹簧共振带来的回程失效,低速轻载的工位用弹簧复位则可以简化结构,降低加工成本。很多新手工程师在做凸轮机构设计的时候,容易只关注轮廓曲线的生成,忽略从动件的导向间隙、凸轮轴的支撑刚度,最后做出来的实物运行噪音大、磨损快,甚至会出现从动件跳脱的问题,这套结构在设计的时候就把每个运动副的间隙控制、润滑预留都考虑进去,凸轮轮廓的加工基准和轴的安装基准完全重合,装配的时候不需要做太多的调整就能达到设计的运动精度。

  在不同的应用场景里,这套结构可以通过更换不同轮廓的凸轮片,快速调整从动件的运动规律,不需要改动整体的安装框架,适配性很强。比如在小型文具组装设备里,用这套机构可以同时完成料件抬升、送料推程、工位压合三个动作,一台电机驱动凸轮轴转动就能完成所有工位的动力输出,比用多个气缸驱动的方案结构更紧凑,成本也更低。在印刷设备的输纸工位,类似的凸轮从动件结构可以稳定实现纸张的分张、输送、定位动作,运行速度可以达到每分钟数千次,远高于普通气动元件的响应速度。
