上翻式柜门四杆联动启闭结构设计

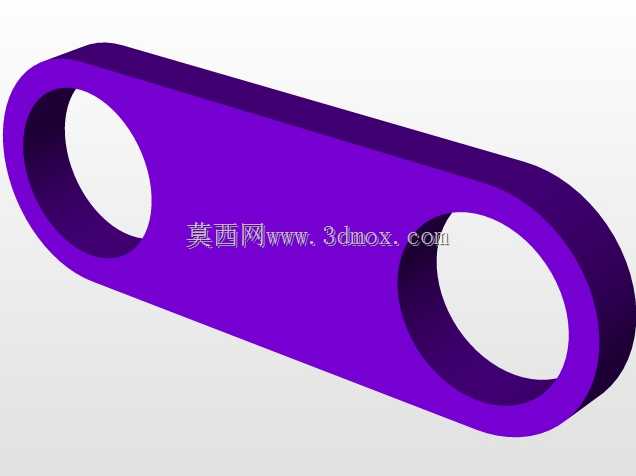

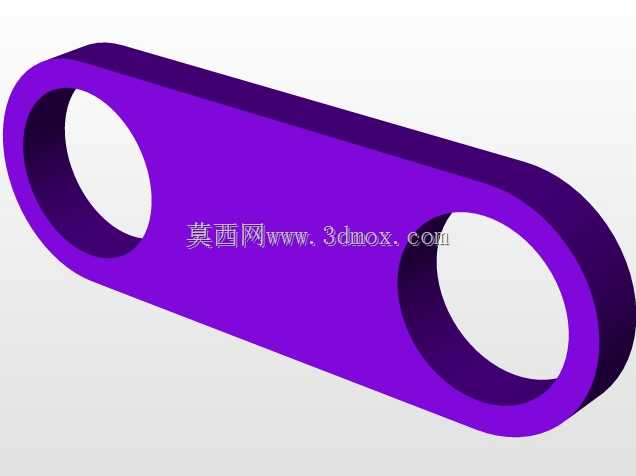

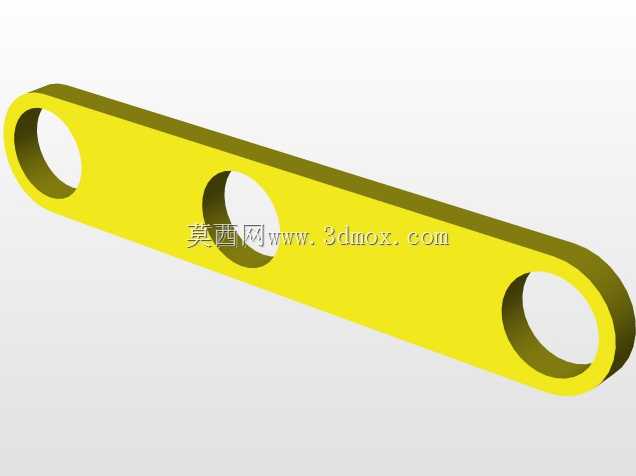

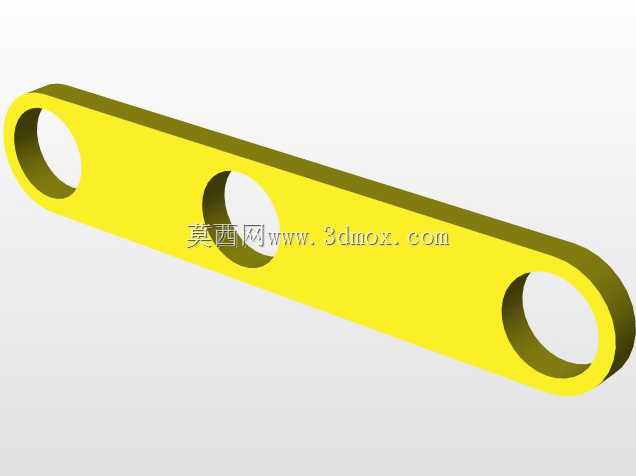

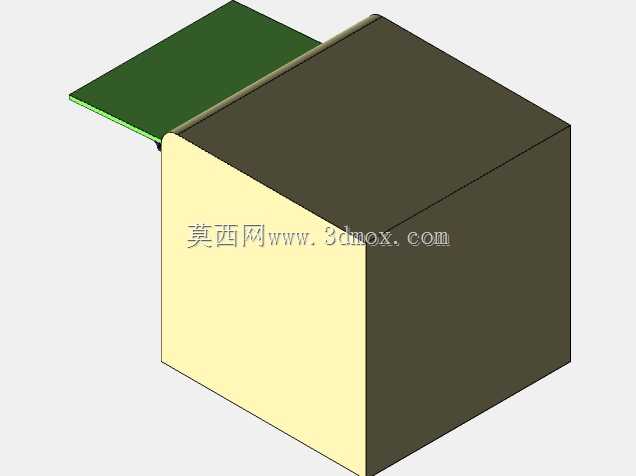

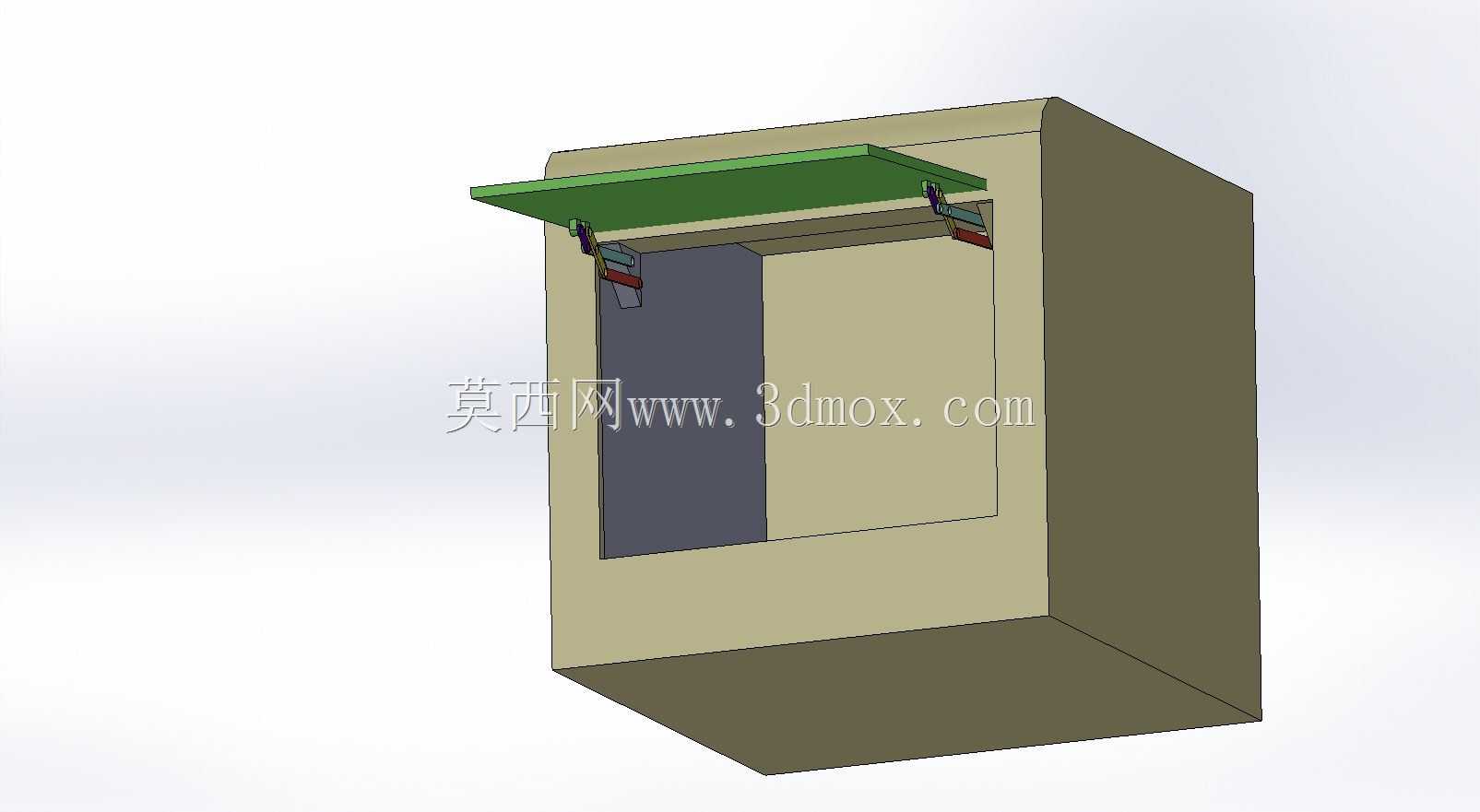

这套四杆联动结构主要适配嵌入式柜体的上翻式柜门启闭场景，常见于实验室吊柜、厨房嵌入式储物单元、工业设备防护舱门的安装使用中，区别于普通合页翻转结构，四杆联动的轨迹设计能让柜门在开启过程中始终保持水平抬升后再向内收纳的运动路径，不会出现柜门开启时磕碰使用者头部、或是与柜体前方放置的物件产生干涉的问题。从实际使用需求出发，这类上翻门结构需要匹配柜体的安装边界，常规适配的柜体内腔净深度不小于300mm，柜门宽度适配范围在400mm到800mm之间，单扇柜门承重上限可覆盖5kg到12kg的常用板材重量，安装时四杆组件的固定端分别布置在柜门背部两侧与柜体侧板的上部区域，不需要额外在柜体顶部预留安装空间，对于顶部贴近吊顶、没有多余安装余量的安装场景适配性更强。设计过程中首先要确定连杆的铰接点位置，固定在柜体上的两个铰接点间距决定了柜门开启的最大角度，通常设置为开启后柜门与柜体顶面平行的状态，此时柜门完全收纳在柜体上部的前侧区域，不会遮挡柜体内部的取物空间，活动连杆的长度配比需要反复校核运动轨迹，避免柜门在启闭全程出现卡滞、或是连杆与柜体侧板、柜门加强筋产生运动干涉的情况，铰接位置全部采用耐磨衬套作为转动副，减少长期启闭过程中的磨损量，保证结构的使用寿命。从功能特性来看，这套四杆结构可以搭配任意规格的气弹簧作为助力部件，气弹簧的安装支点可以直接布置在其中一根长连杆与柜体侧板之间，不需要额外设计安装支架，启闭过程中柜门的运动阻尼均匀，不会出现突然下坠或是开启时弹起过猛的问题，关闭状态下连杆机构处于自锁受力区间，柜门不会因为柜体轻微震动自行开启，密封压紧力可以通过调整连杆末端的铰接孔位进行微调，保证柜门与柜体密封条的贴合度均匀。结构的外形尺寸控制上，整套连杆组件在柜门关闭状态下完全隐藏在柜门与柜体之间的缝隙内，不会外露影响柜体外观，连杆的截面厚度控制在18mm以内，适配常规18mm厚度板材的柜体安装间隙，不需要额外对柜体板材进行开槽避让，安装时只需要按照定位孔位在侧板与柜门背部打自攻螺丝即可完成固定，不需要复杂的调平工序。在实际工程应用中，这类四杆联动上翻门结构相比传统的上翻支撑结构，运动轨迹更可控，尤其是对于深度较大的储物柜体，普通直杆支撑开启后柜门会斜向伸出柜体前方，占用额外的操作空间，而四杆结构的运动轨迹能让柜门在开启后完全贴靠在柜体上部的前侧，使用者站在柜体前方操作时，头部与上身的活动空间不会被开启的柜门限制，取放柜体内部深处的物件时不需要刻意侧身避让。设计时还需要考虑连杆的受力分布，柜门关闭状态下，整个结构的受力点集中在柜体侧的固定铰接点，因此连杆材质选用冷轧钢板冲压成型，铰接位置做翻边加强处理，长期承重不会出现连杆变形导致的启闭卡滞问题，转动副的配合间隙控制在0.2mm以内，避免柜门关闭后出现左右晃动、缝隙不均匀的问题。
