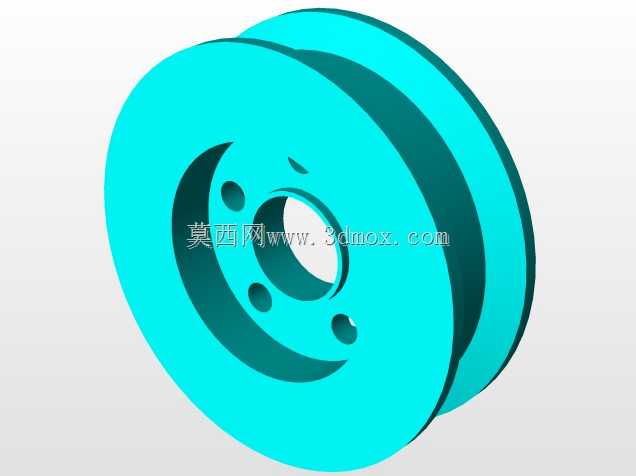

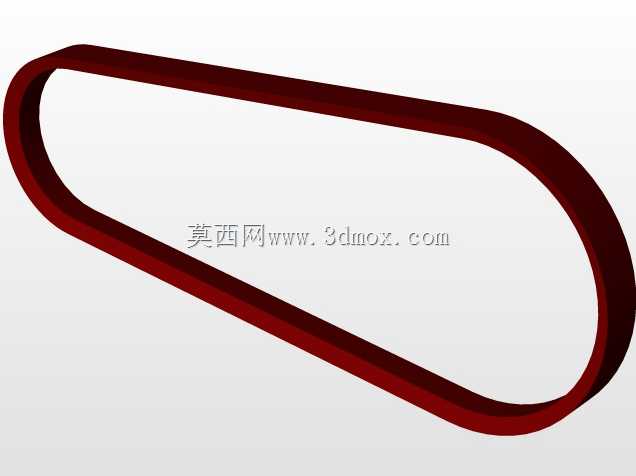

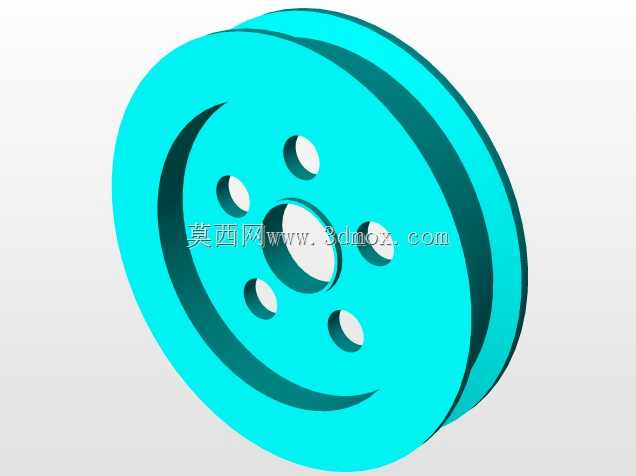

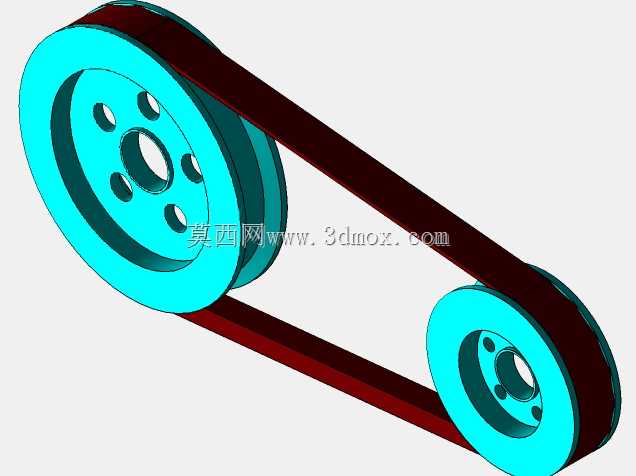

在型材挤出、线缆包覆、管材连续生产这类需要稳定持续牵引力的产线场景里,带式牵引结构是核心的动力传递单元,区别于滚轮直接接触牵引的硬接触形式,带式牵引依靠同步带或者平皮带与被牵引工件的面接触,能在不压伤工件表面的前提下提供足够的静摩擦力,带动工件以恒定线速度向前输送,尤其适配薄壁塑料型材、软质胶管、包覆线缆这类表面易受损的连续生产工况。这套双轮带牵引结构的设计逻辑,首先围绕牵引负载的匹配展开,两个带轮分别承担主动轮与从动轮角色,主动轮侧对接驱动源的输出轴,从动轮侧预留张紧调节的安装余量,避免皮带长期运行松弛后出现打滑丢转的问题。带轮本体采用辐板式开孔结构,并非实心轮体设计,一方面是在保证轮体径向刚度的前提下降低整体转动惯量,减少驱动端启动瞬间的惯性冲击,另一方面辐板上的均匀开孔也能在高速运转时带动周边空气流动,一定程度上降低皮带与轮槽摩擦产生的积热,延长皮带的使用寿命。轮体的轮缘尺寸严格匹配所选皮带的截面宽度,轮槽的倒角处理做了优化,避免皮带运转过程中侧边与轮缘硬摩擦出现过早磨损,皮带的包角设计控制在合理区间,既保证足够的接触摩擦面积传递额定牵引力,也不会因为包角过大导致皮带弯折应力超标,降低皮带的疲劳寿命。从安装边界来看,这套结构的两个带轮中心距预留了±5%的调节余量,安装底座上设计有长条形调节孔,现场安装时可以通过调整从动轮的固定位置来实现皮带张紧度的微调,不需要额外加装独立张紧轮,简化了整体结构的零件数量,也减少了后期运维的易损件点位。主动轮的轴伸端采用标准平键连接结构,适配常规的减速电机输出轴尺寸,不需要额外做定制转接件,能直接对接市面常见的齿轮减速电机,降低产线集成时的选型适配成本。在实际工况运行中,这套结构的牵引速度可以通过调整驱动电机的转速实现线性调节,皮带与工件的接触压力可以通过调整上下压合机构的间距适配不同厚度的工件,不会因为压力过大导致工件截面变形,也不会因为压力不足出现牵引打滑、工件输送速度不均的问题,直接影响后续挤出、切割、包覆工序的加工精度。设计过程中特意校核了带轮的动平衡等级,因为牵引机构通常是长时间连续运转,轮体的动平衡不达标会导致运行过程中产生周期性振动,一方面会传导到被牵引工件表面形成振纹,影响成品外观质量,另一方面长期振动也会导致轴承、固定螺栓这类连接件过早出现疲劳失效,增加非计划停机的概率。皮带的选型上适配平型传动带,相比三角带的楔面接触,平带的接触面积更大,单位面积的压强更低,牵引软质工件时不会在工件表面压出接触痕迹,同时平带的运行噪音更低,适合对车间噪音有管控要求的生产场景。两个带轮的轴承位采用同轴度公差管控,安装时能保证两个带轮的轮槽处于同一平面,避免皮带运行过程中出现跑偏、蹭边的问题,轴承选用深沟球轴承,能同时承受径向载荷和少量轴向窜动,适配长时间连续运转的工况需求,轴承端盖设计有密封结构,能阻挡生产现场的塑料碎屑、粉尘进入轴承内部,延长轴承的润滑维护周期。
- 上一篇:三角布置三链轮链条传动结构
- 下一篇:大小啮合齿轮传动总成结构设计
- 全部评论(0)
- 模板大小: 358.39 KB
- 售价:5金币
- 下载次数: 165
- 系统要求: SOLIDWORKS,SOLIDWORKS,SOLIDWORKS,SOLIDWORKS
- 软件分类: 通用机械零部件
