三角布置三链轮链条传动结构

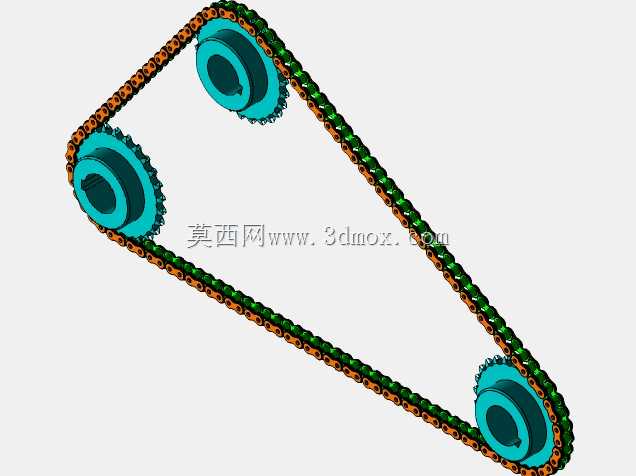

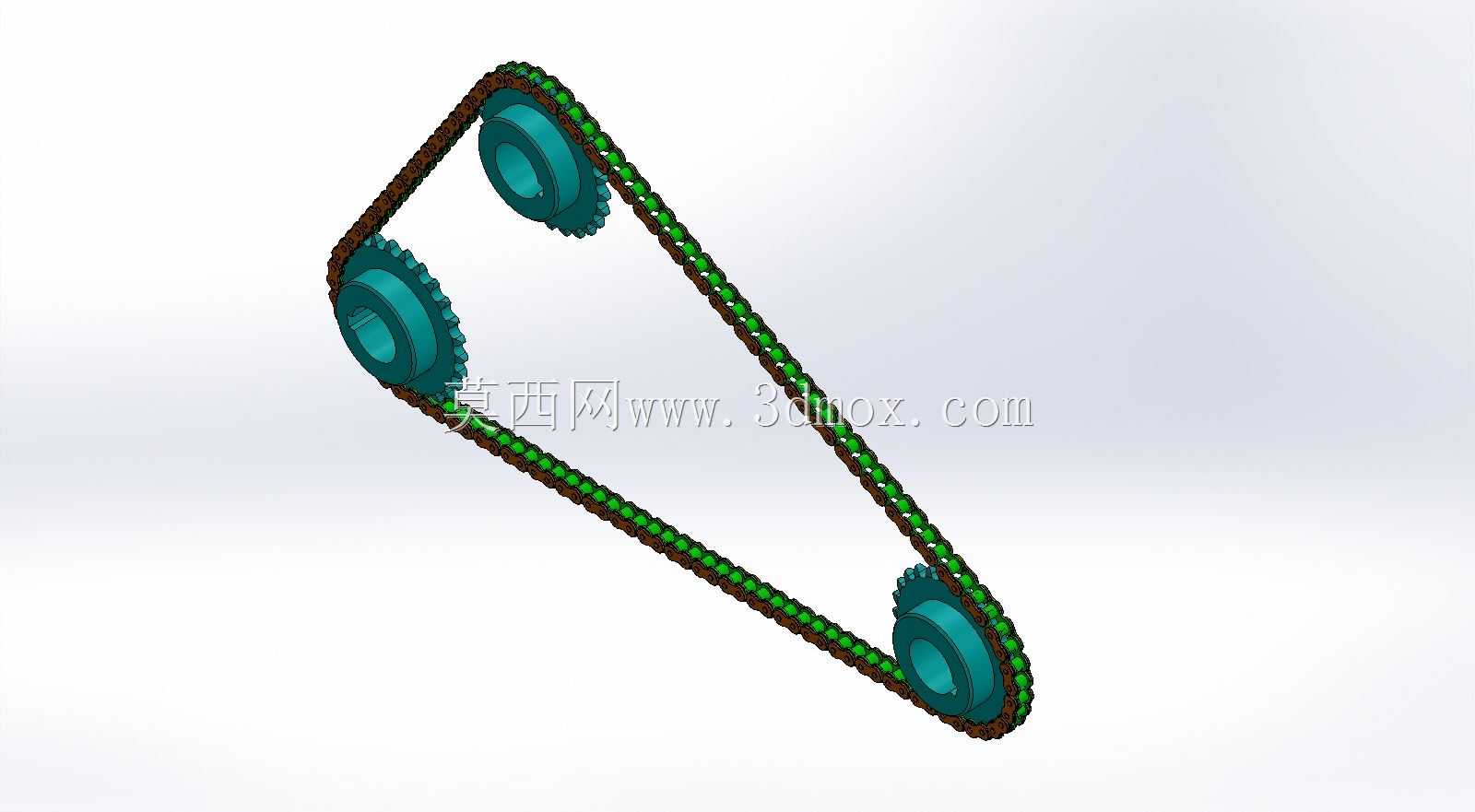

这套三角排布的三链轮链传动结构，在轻工包装、物料输送、小型自动化专机的非平行轴动力传递场景中应用十分广泛，区别于常规两链轮的直线传动布局，三个链轮呈三角形点位布置，能够在紧凑的设备内部空间里，实现动力的转向传递，同时适配多工位同步驱动的需求，比如小型给料设备的分料机构、简易颚式破碎的动颚驱动单元，都能见到这类布局的实际应用。从实际使用场景来看，这类结构不需要额外增加转向齿轮箱，仅通过链条的绕接就完成动力的多向传递，能大幅压缩设备的横向安装空间，很多桌面级小型加工设备、非标自动化工位的动力传输段，都会优先选用这类布局，避免额外增加传动部件带来的成本抬升与故障点增多问题。

从功能特性上看，三个链轮的齿形参数完全统一，匹配标准滚子链条的啮合要求，传动过程中不会出现跳齿、脱链的问题，链条张紧后可实现稳定的定比传动，没有带传动长期运行后的打滑丢转问题，也不需要像齿轮传动那样严格保证轴间距的加工精度，对安装基座的加工公差容忍度更高，适合中小型设备的快速装配调试。三个链轮分别对应动力输入、第一输出、第二输出三个点位，链条绕接后三个点位的转速保持完全同步，在需要多工位动作严格同步的场景下，比如间歇式送料、联动压合工位，这种结构能省去同步控制的电气成本，纯机械结构就能保证动作时序的一致性，运行可靠性远高于多电机同步控制的方案，在恶劣的多粉尘、油污车间环境下也能长期稳定运行，不需要频繁做精密维护。

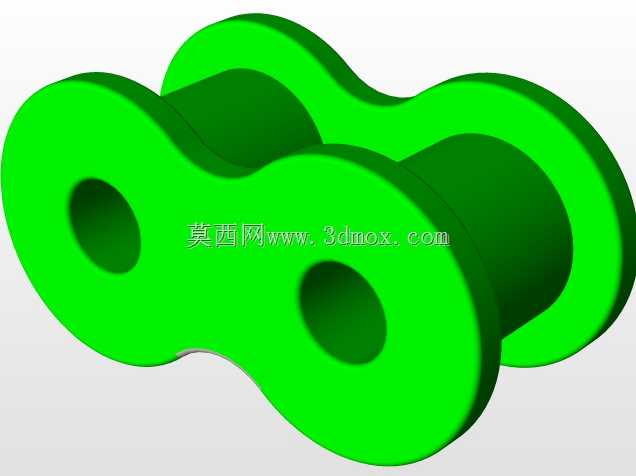

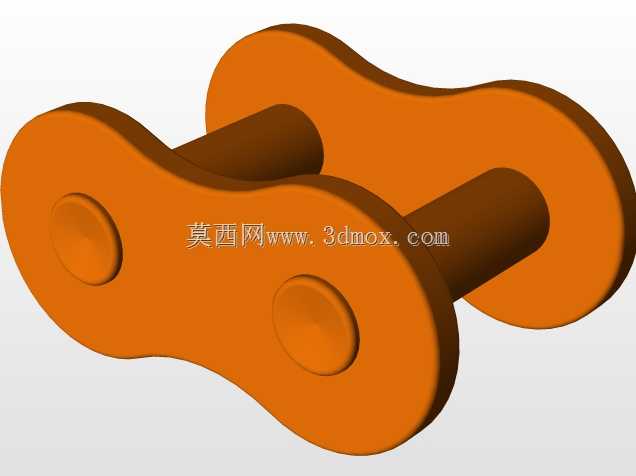

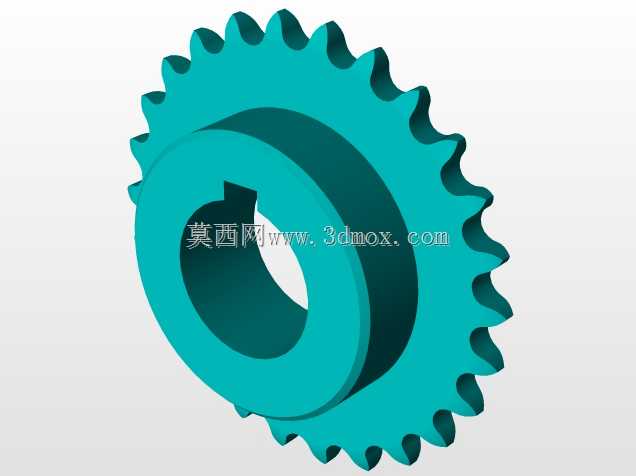

设计思路上，这套结构优先考虑了安装空间的利用率，三个链轮的中心距经过反复校核，既保证链条绕接后有足够的包角，避免啮合齿数不足导致的传动冲击，又尽可能缩小整体结构的外轮廓尺寸，链轮的轮毂部分做了加厚处理，键槽采用标准平键规格，能适配常规的输出轴安装尺寸，不需要额外定制连接轴套。链条选用标准节距的滚子链，后续维护更换时可以直接采购标准件，不需要定制专用链条，降低后期运维的配件成本。在结构细节上，三个链轮的安装轴座预留了足够的调节余量，其中一个链轮的安装位设计成长条孔结构，装配时可以调整中心距来实现链条张紧，不需要额外加装张紧轮，进一步简化了整体结构，减少易损件数量。

从安装边界尺寸来看，整套结构的外轮廓由三个链轮的中心距决定，三个安装轴的中心连线构成稳定三角形，安装时只需要保证三个轴的平行度误差在允许范围内，就能顺畅运行，链轮的齿顶圆外沿预留了足够的安全间隙，不会和周边的设备护板、其他机构产生运动干涉，链条运行的轨迹外侧只需要预留少量的防护安装空间，就可以加装安全护罩，避免运行过程中异物卡入链条啮合位置。链轮本身的轴向尺寸经过压缩，轮毂长度和轴径匹配，不会因为轴向尺寸过大占用额外的安装空间，轴端预留了标准的挡圈安装槽，装配后可以通过轴用挡圈实现链轮的轴向定位，不需要额外加工复杂的定位结构，对加工端的工艺要求更低，普通的铣削、钻削设备就能完成安装基座的加工，不需要高精度的加工中心就能满足装配精度要求。

在实际选型适配时，这类结构可以根据传递的扭矩大小调整链轮的齿数和链条的规格，小扭矩场景下可以选用更小节距的链条，进一步缩小结构体积，大扭矩场景下可以更换更大规格的链条与对应链轮，不需要改动整体的三角布局形式，结构拓展性很强。不同于常规的两链轮传动只能实现两点之间的动力传递，这种三链轮三角布局可以在一个传动回路里同时驱动两个不同位置的执行部件，在很多空间受限的非标设备里，这种结构能解决很多常规传动方案难以处理的空间布局问题，比如在小型颚式摆动机构里，两个输出链轮可以分别驱动动颚的两个铰接点，实现稳定的摆动动作，不需要额外增加连杆机构来分配动力，整体结构更加简洁，传动效率也更高，长期运行的维护成本更低。
