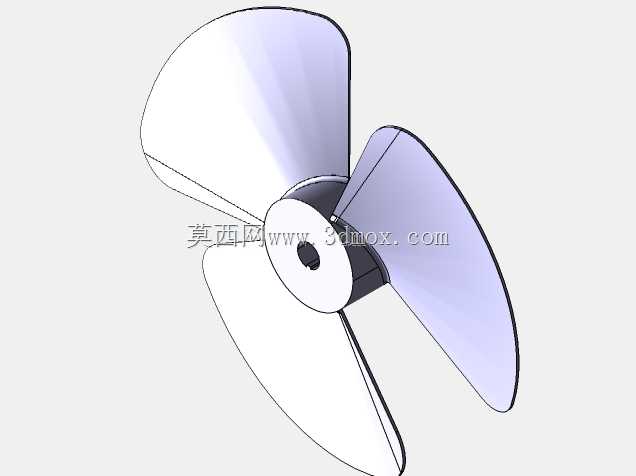

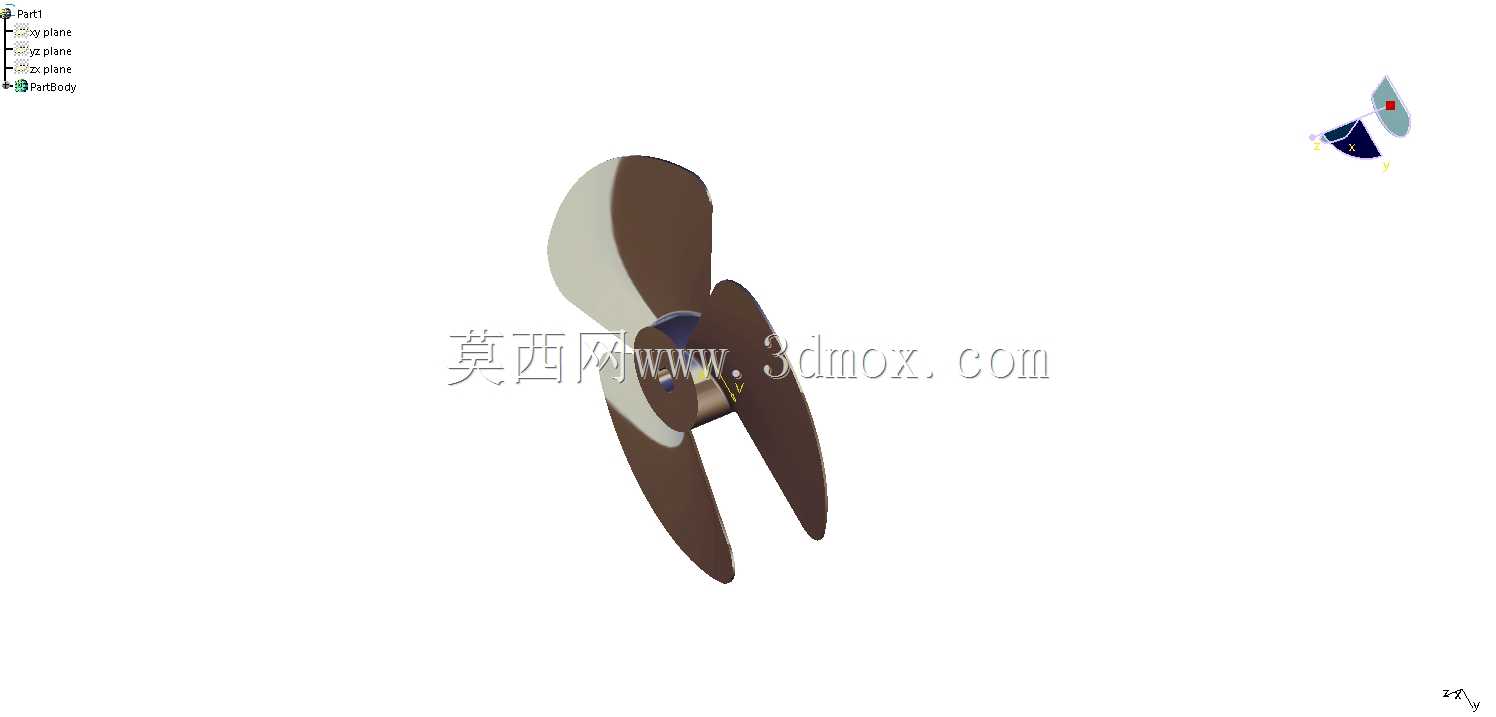

三叶曲面螺旋推进桨叶结构设计

在流体输送、小型动力推进类设备的结构设计环节，桨叶类部件的曲面精度直接决定整套设备的运行效率与能耗表现，这类部件常应用在小型水面载具推进、管道流体增压搅拌、低风速风能捕获等场景中，不同场景下的桨叶曲面弧度、叶根安装角度、叶片扭转率都需要匹配实际工况的流体参数做针对性调整。本次设计的三叶式桨叶，采用等强度曲面过渡结构，叶根位置做了加厚圆弧过渡处理，避免长期交变载荷下出现应力集中断裂的问题，叶尖位置做了收窄削边处理，降低高速旋转时的叶尖涡流损耗，提升流体作用效率。从安装边界来看，桨叶中心设置了标准的轴孔配合位，孔内预留了键槽安装空间，可直接与对应直径的输出轴配合锁紧，安装时需要保证三片叶片的动平衡精度，单叶的重量偏差控制在合理范围内，避免高速旋转时产生径向跳动损伤传动轴承。设计过程中首先确定了桨叶的额定工作转速区间，结合目标流体的密度、流速参数，通过曲面放样生成初始叶片轮廓，再对叶根到叶尖的扭转角度做渐变处理，保证不同半径位置的叶片切面都能以合理攻角接触流体，减少无用的阻力损耗。叶片的曲面曲率经过连续曲率校验，不存在曲率突变的折面，既可以降低流体经过时的紊流噪音，也能减少长期运行中流体对叶片表面的气蚀磨损。在实际应用场景中，这类三叶桨相比两叶桨，运行时的动平衡表现更好，输出推力更均匀，不会出现明显的周期性振动，适合安装在对运行平稳性有一定要求的小型动力设备上；相比四叶及以上的多叶桨，它的流体阻力更小，在相同输入功率下能获得更高的旋转转速，适配中小功率的动力输出单元。安装时需要注意桨叶与相邻防护结构的间隙，预留足够的安全距离，避免运行中叶片形变剐蹭周边构件，轴孔配合面需要做防锈处理，长期在水环境中使用时，叶片表面可做疏水涂层处理，降低流体附着带来的效率损耗。从结构强度角度，叶片的厚度从叶根到叶尖呈线性递减，既保证了叶根位置的连接强度，也控制了叶尖位置的重量，降低整体旋转惯量，让动力单元的启停响应更迅速。设计时还考虑了部件的可制造性，曲面的拔模角度符合常规铸造或注塑加工的工艺要求，不需要额外做复杂的工装拆分就能完成批量生产，叶根与中心轮毂的连接位置做了一体化过渡设计，减少了装配环节的拼接缝隙，避免杂物在缝隙处卡滞影响运行。在流体搅拌场景下使用时，这类曲面桨叶相比平直叶片，能带动更大范围的流体循环，不会出现局部搅拌死角，搅拌过程中的剪切力更柔和，适合对剪切敏感度较高的流体介质混合作业。
