带轮驱动六连杆传动机构三维结构

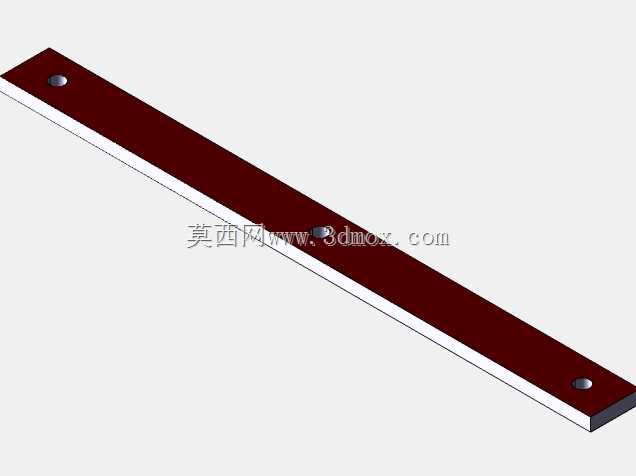

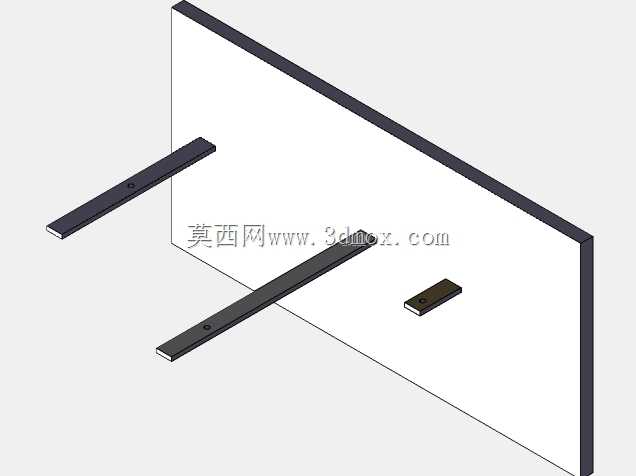

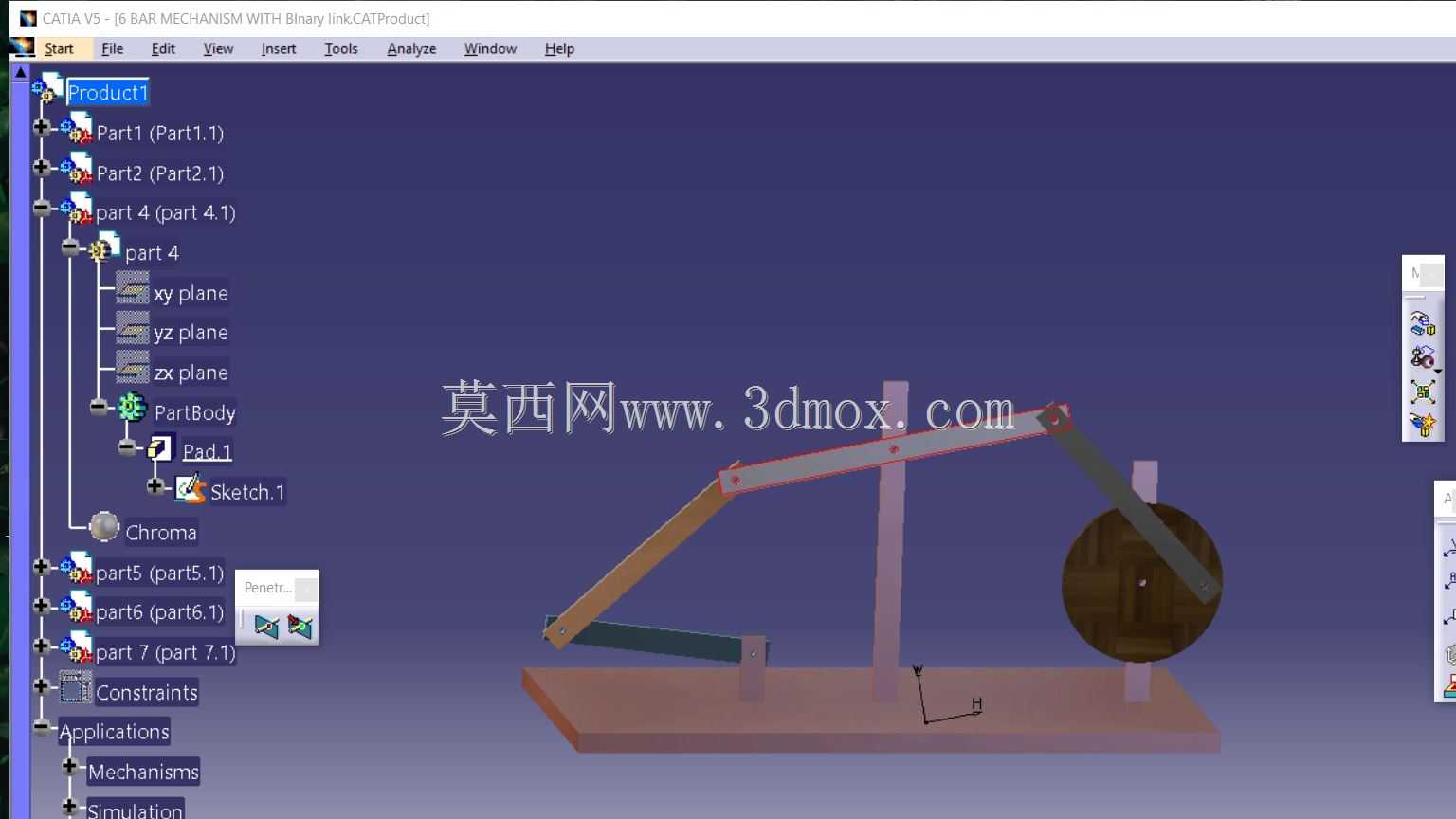

这套六连杆传动结构，常被集成在中小型轻工自动化设备的间歇送料工位、小型冲压设备的进给单元，以及教学演示用的机械原理实验台架上，相比常见的四杆机构，它能输出更复杂的从动件运动轨迹，满足特定工位需要的非匀速往复、间歇停顿的动作要求，不需要额外加装凸轮分割器就能实现预设的运动规律，能在紧凑安装空间里完成多段动作的复合输出。整个机构以一块水平安装的矩形底板作为安装基准，所有铰接支座都通过定位销与底板上的预制安装孔配合固定，安装时需要先校准各支座的同轴度，避免连杆运动时出现卡滞、别劲的情况，底板的厚度根据整套机构的负载大小选配，常规轻载工况下选用厚度8-12mm的热轧钢板即可，重载工况则需要加厚底板并在支座位置加装加强筋，防止长期往复运动导致支座松动偏移。设计这套机构时，首先要根据末端执行件需要的行程、运动速度变化规律，反推各段连杆的长度比例与铰接点位置，其中与圆盘轮连接的曲柄段长度决定了整套机构的总行程，中间的两段连杆作为运动传递的中间构件，需要通过运动仿真反复调整铰接点的相对位置，避免出现运动死点，同时要核算各铰接点的受力情况，选配对应直径的铰接销轴，销轴与连杆孔之间要预留衬套安装空间，长期运行的工况下优先选用铜基含油衬套，减少日常维护的润滑频次。机构最右侧的圆盘构件作为原动件，外接驱动电机的输出轴，电机通过法兰安装在底板背面，不需要额外加装传动带轮就能直接驱动圆盘转动，圆盘转动时通过铰接的长连杆带动中间的摇杆构件绕固定支座摆动，再通过前侧的短连杆带动最前端的执行构件做预设轨迹的往复运动，各连杆之间的铰接处都做了限位凸台设计，防止连杆运动时出现轴向窜动，连杆的截面根据受力大小选择矩形钢或者铝合金型材，在保证结构强度的前提下尽可能降低运动构件的重量，减少原动件的驱动负载。安装边界上，整套机构的横向安装跨度根据连杆长度配比不同，常规小负载工况下控制在300-400mm区间，纵向高度不超过250mm，底板上的安装孔采用长圆孔设计，允许在安装时微调各固定支座的位置，补偿零件加工带来的尺寸误差，调试时可以先手动盘动原动件圆盘，检查整套机构的运动是否顺畅，有没有出现运动干涉的位置，确认无卡滞后再连接驱动电机进行带载调试。实际应用中，这类六杆机构常被用来替代结构复杂的凸轮机构，因为连杆构件的加工难度远低于异形凸轮，后期调整运动轨迹时只需要更换对应长度的连杆、调整铰接点位置即可，不需要重新加工定制凸轮，能大幅降低设备的改造成本与调试周期，在小批量定制的自动化设备上应用优势尤为明显。设计过程中还要注意各运动构件的安全间隙，连杆摆动到极限位置时，与底板、相邻构件之间要预留至少3mm的安全间隙，避免加工误差或者运行震动导致构件之间发生碰撞摩擦，同时要在各铰接销轴的端部加装防松卡簧，防止设备长期运行时销轴松脱引发机构故障。
