十字轴式万向节传动联接结构

在各类需要变角度传递旋转扭矩的传动链路中，十字轴式万向节是应用范围极广的基础联接部件，从乘用车底盘的传动轴系，到工业生产线的辊道传动、机床进给机构的动力传递，再到农业机械、工程机械的行走与作业机构传动，都能见到这类结构的身影。它的核心作用，是解决两根轴线不共线、或者工作过程中轴线夹角会发生动态变化的轴系之间的旋转运动传递问题，避免刚性同轴联接在轴系出现偏角时产生的卡滞、附加载荷过大、轴件断裂等故障。

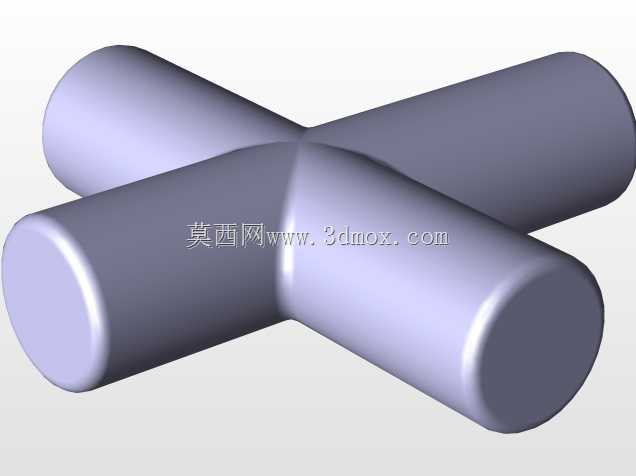

从结构设计逻辑来看，这个万向节采用了最经典的十字轴铰接方案，两个叉形接头分别对接主动轴与从动轴，中间通过十字形的传动销实现两个方向的转动自由度，十字轴的四个轴颈分别嵌入两个叉头的安装孔内，配合耐磨衬套降低转动过程中的摩擦损耗，保证在允许的轴间夹角范围内，扭矩可以平稳从主动端传递到从动端。设计过程中首先要明确的是安装边界：两个叉头的内孔直径要匹配对接轴的轴径，通常采用平键联接或者花键联接的方式保证周向固定，避免传动过程中出现打滑；叉头的开口宽度要保证十字轴安装后，在最大允许摆角范围内不会出现结构干涉，比如当轴间夹角达到15-20度的常用工况上限时，叉头的端面不能和对接轴的轴肩、相邻的部件发生碰撞。

实际选型应用时，首先要核算的是额定传递扭矩，要匹配所应用轴系的峰值扭矩，预留足够的安全系数，避免冲击载荷下十字轴颈发生剪切断裂。十字轴的轴颈直径、叉头的截面厚度都是直接决定承载能力的核心尺寸，建模过程中需要对铰接位置的配合间隙做合理设定：间隙过小会导致转动卡滞，润滑脂难以进入摩擦面，加速磨损；间隙过大则会导致传动过程中出现回程间隙，传动精度下降，在正反转频繁的工况下还会产生明显的冲击噪音。

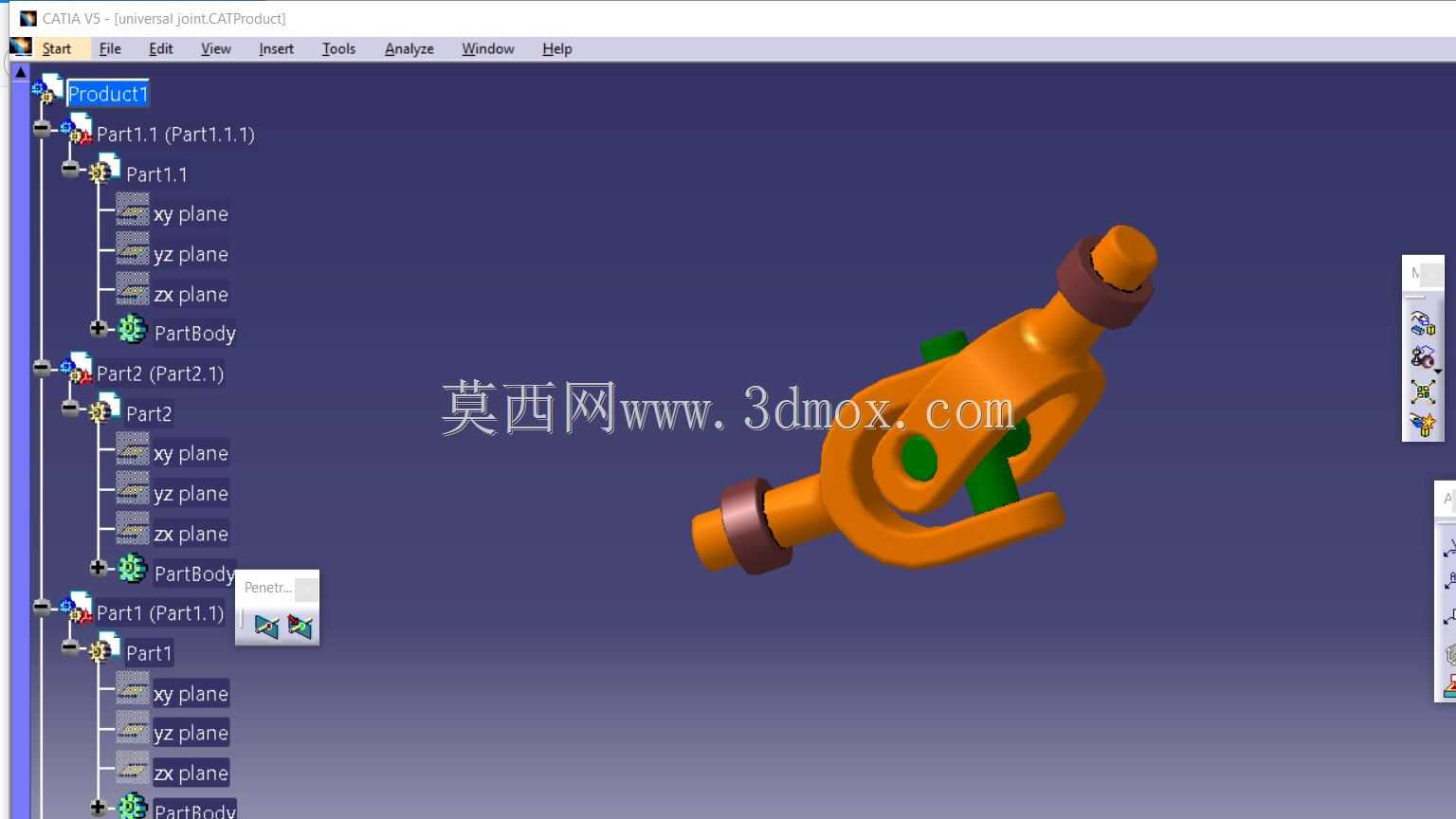

这类万向节在安装时还有一个容易被忽略的要点：当采用单万向节传递动力时，主动轴匀速转动的情况下，从动轴的转速会存在周期性的波动，波动幅度随轴间夹角的增大而提升，因此在对转速平稳性要求较高的传动链路中，通常会成对使用双万向节，安装时保证中间轴两端的叉头处于同一平面，且两端的轴间夹角相等，以此抵消单万向节的转速波动，实现等速传动。建模过程中对铰接副的运动范围做了限位模拟，可直观验证不同摆角下的结构干涉情况，方便设计人员提前核对安装空间，避免实际装配时出现部件碰擦的问题。

从结构细节来看，两个叉形接头的根部做了圆弧过渡处理，避免应力集中，因为在传递大扭矩的过程中，叉头与轴体连接的根部是应力最高的位置，直角过渡很容易在交变载荷下产生疲劳裂纹，圆弧过渡的半径需要根据叉头的截面尺寸做匹配，通常不小于截面厚度的五分之一。十字轴的轴颈端面预留了润滑脂注油通道的安装位置，实际使用中可以通过注油嘴定期补充润滑脂，延长铰接位置的使用寿命，降低维护成本。

在不同的应用场景下，这类万向节的材质选择也有区别：普通轻载工况下可以采用45号钢调质处理，叉头和十字轴都能满足强度要求；在重载、冲击载荷大的工况下，比如工程机械、重型卡车的传动系统，则会采用合金钢锻造加工，表面做渗碳淬火处理，提升轴颈位置的表面硬度和耐磨性能，芯部保留足够的韧性抵抗冲击载荷。建模时对各个配合面的公差做了对应设定，铰接孔的公差采用H7级，十字轴轴颈采用h6级，保证间隙配合的转动顺畅度，对接轴的内孔公差根据联接方式调整，平键联接时采用H7公差，花键联接则按照对应花键标准的公差等级执行。

很多现场安装的故障都来自于对万向节摆角范围的误判，比如安装时轴间夹角超过了万向节的允许最大值，会导致十字轴轴颈的受力急剧恶化，单位面积的压力超过衬套的承载极限，短时间内就会出现异常磨损，甚至出现叉头别断的情况。这个模型在设计时将最大允许摆角做了结构限位，当摆角达到设计上限时，叉头的端面会和十字轴的中间基体接触，避免超角度使用造成的结构损坏。同时，整体的外形尺寸做了紧凑化设计，在满足额定扭矩承载的前提下，尽可能缩小叉头的回转半径，减少安装所需的空间，适配更多安装空间受限的传动场景。
