汽车配套电动鼓风机结构设计方案

项目分类:3D模型 发布时间:2021-10-12 ID:316102
  • 汽车配套电动鼓风机结构设计方案
  • 汽车配套电动鼓风机结构设计方案
  • 汽车配套电动鼓风机结构设计方案
  • 汽车配套电动鼓风机结构设计方案
  • 汽车配套电动鼓风机结构设计方案
  • 汽车配套电动鼓风机结构设计方案
  • 汽车配套电动鼓风机结构设计方案

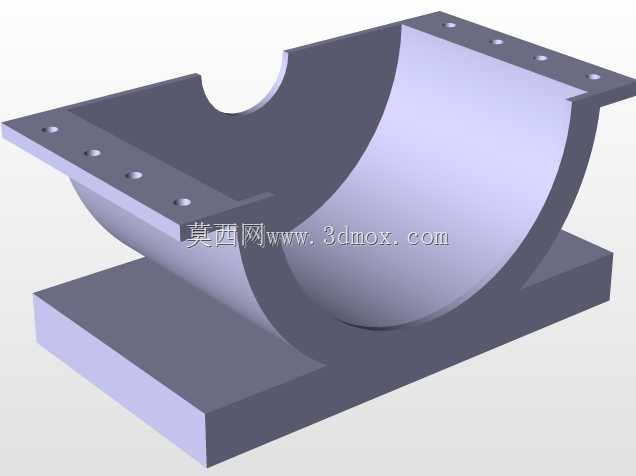

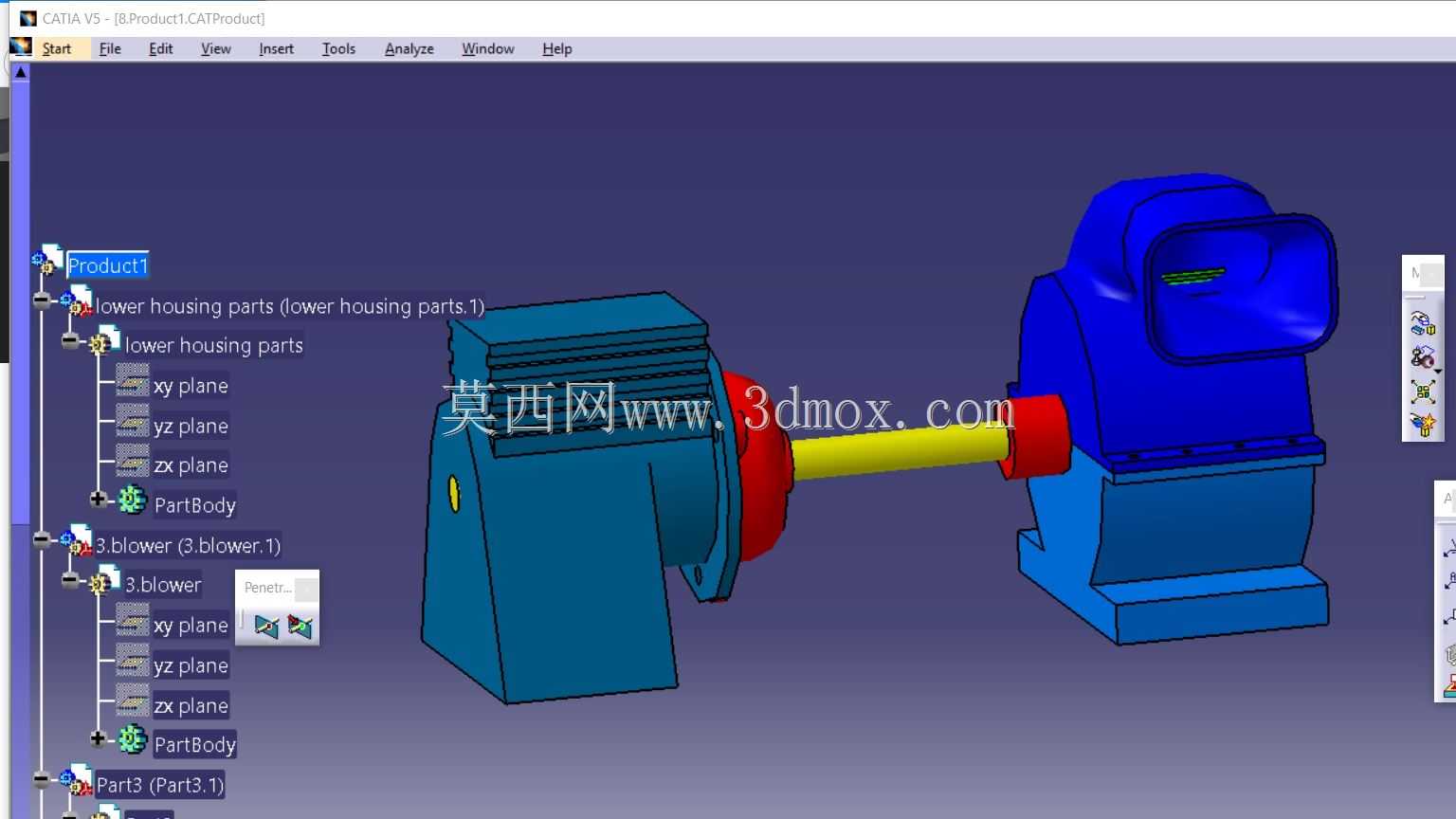

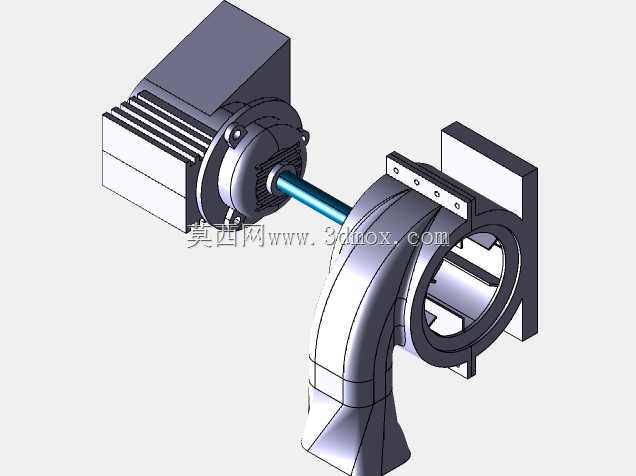

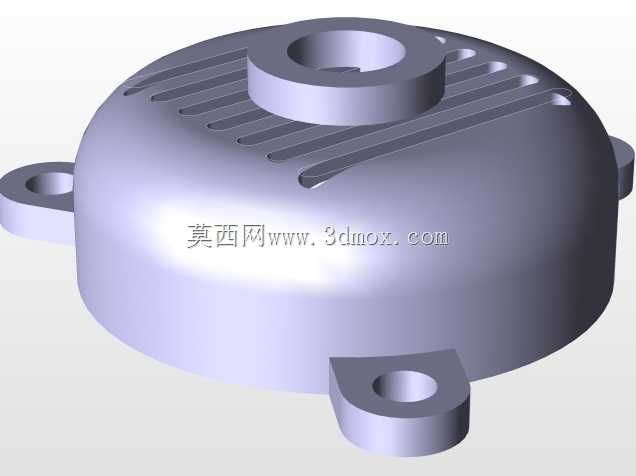

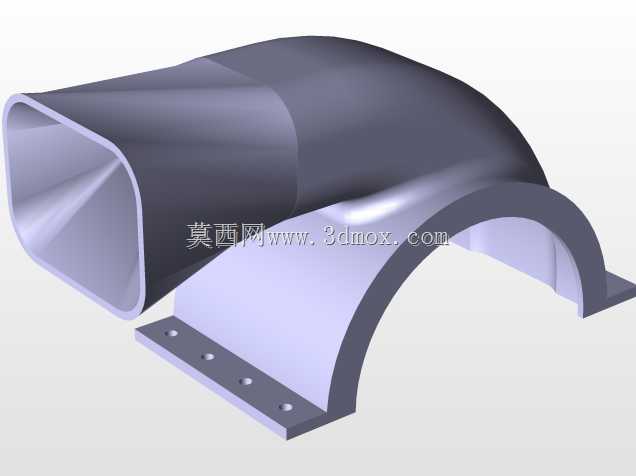

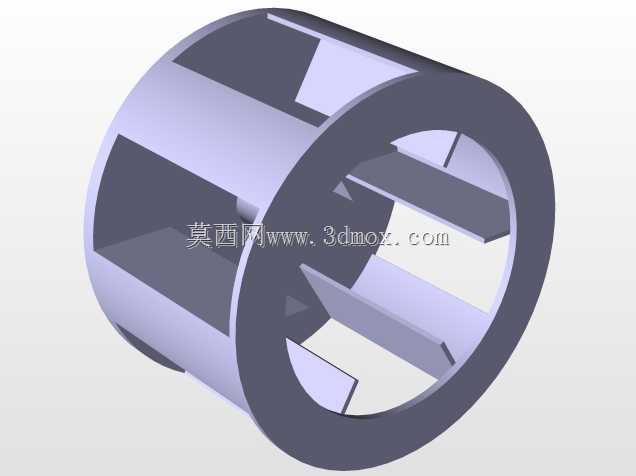

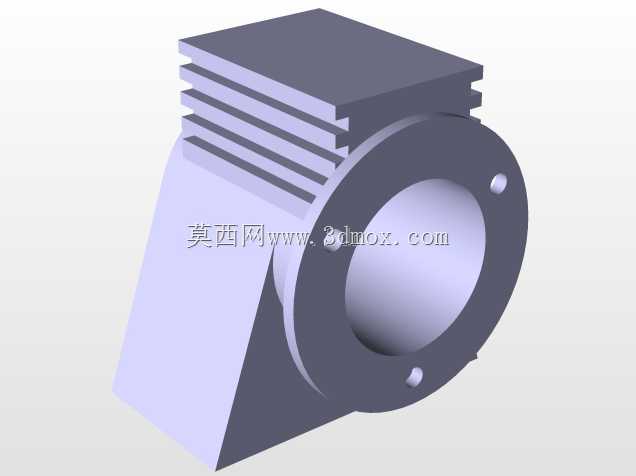

车用电动鼓风机作为车载空气输送核心部件,在整车热管理、座舱通风、动力单元散热等场景中承担着不可替代的作用,不同于工业场景下的大流量风机,车载场景对部件的安装空间、振动耐受、重量控制都有更严苛的要求,这套结构设计完全围绕车载工况的实际约束展开。从功能实现逻辑来看,该装置通过电机输出轴直连叶轮腔体,省去了传统皮带传动的冗余结构,一方面能降低传动过程中的能量损耗,另一方面也减少了易损件数量,适配车载部件长维护周期的使用需求。动力端采用带散热筋的壳体结构,壳体表面的平行散热筋并非装饰性结构,其筋高、筋间距都经过匹配,在车辆行驶过程中,迎面气流可以顺着散热筋的走向快速带走电机工作产生的热量,避免密闭舱体内电机过热退磁,同时壳体的安装法兰采用三螺栓孔位布局,孔位的节圆尺寸完全匹配车载安装位的通用边界,安装时不需要额外制作转接支架,能直接固定在车身前围或者动力舱的预留安装点上。中间的连接轴段做了动平衡校核,轴两端的红色密封端盖既可以阻挡舱内的灰尘、水汽进入轴承位置,也能限制轴系的轴向窜动,避免车辆在颠簸路面行驶时轴系偏移带来的异响、叶轮擦壳问题。风腔端采用蜗壳式流道设计,出风口的朝向做了定向优化,气流从叶轮获得动能后,顺着蜗壳的渐扩流道增压后从出风口送出,出风口的法兰尺寸适配常规车用通风软管的卡接尺寸,装配时直接将软管套入后用卡箍紧固即可,不需要额外做转接头。在安装边界的把控上,整套装置的轴向总长度、径向最大尺寸都严格控制在车载预留安装空间的范围内,不会和周边的线束、管路、其他附属部件产生干涉,底部的支撑脚做了加强筋结构,支撑脚的安装孔位预留了减震垫的安装空间,装配时可以在支撑脚和安装基座之间加装橡胶减震垫,过滤电机运转时产生的高频振动,避免振动传递到车身引发座舱内的共振噪音。设计过程中优先考虑了部件的可维护性,电机端和风腔端采用分体式连接结构,当叶轮积尘或者电机碳刷磨损需要维护时,只需要拆卸连接部位的紧固螺栓就能将两端分离,不需要将整个总成从车身上完全拆下,能大幅降低售后维护的操作时长。针对车载场景的高低温工况,所有结构件的材质选型都匹配-40℃到120℃的工作温度范围,不会因为冬季低温出现壳体脆裂,也不会因为夏季动力舱高温出现壳体变形。流道内部做了顺滑过渡处理,没有突兀的直角结构,能降低气流在流道内的湍流损失,在相同电机功率下能获得更高的送风效率,同时也能降低气流湍流产生的风噪,提升座舱内的NVH表现。叶轮部分采用前倾式叶片设计,相比径向叶片能在较低转速下获得足够的送风压力,适配车辆怠速工况下的散热、通风需求,不需要电机维持高转速运转,间接降低了电机的工作负荷与运转噪音。整套结构的装配逻辑遵循车载部件的装配工艺要求,所有螺栓孔位都预留了足够的工具操作空间,装配线上的工人可以用常规气动工具直接完成紧固,不需要特殊工装,能适配整车厂的流水线装配节拍。
