可实现全振荡转半振荡的摆动机构

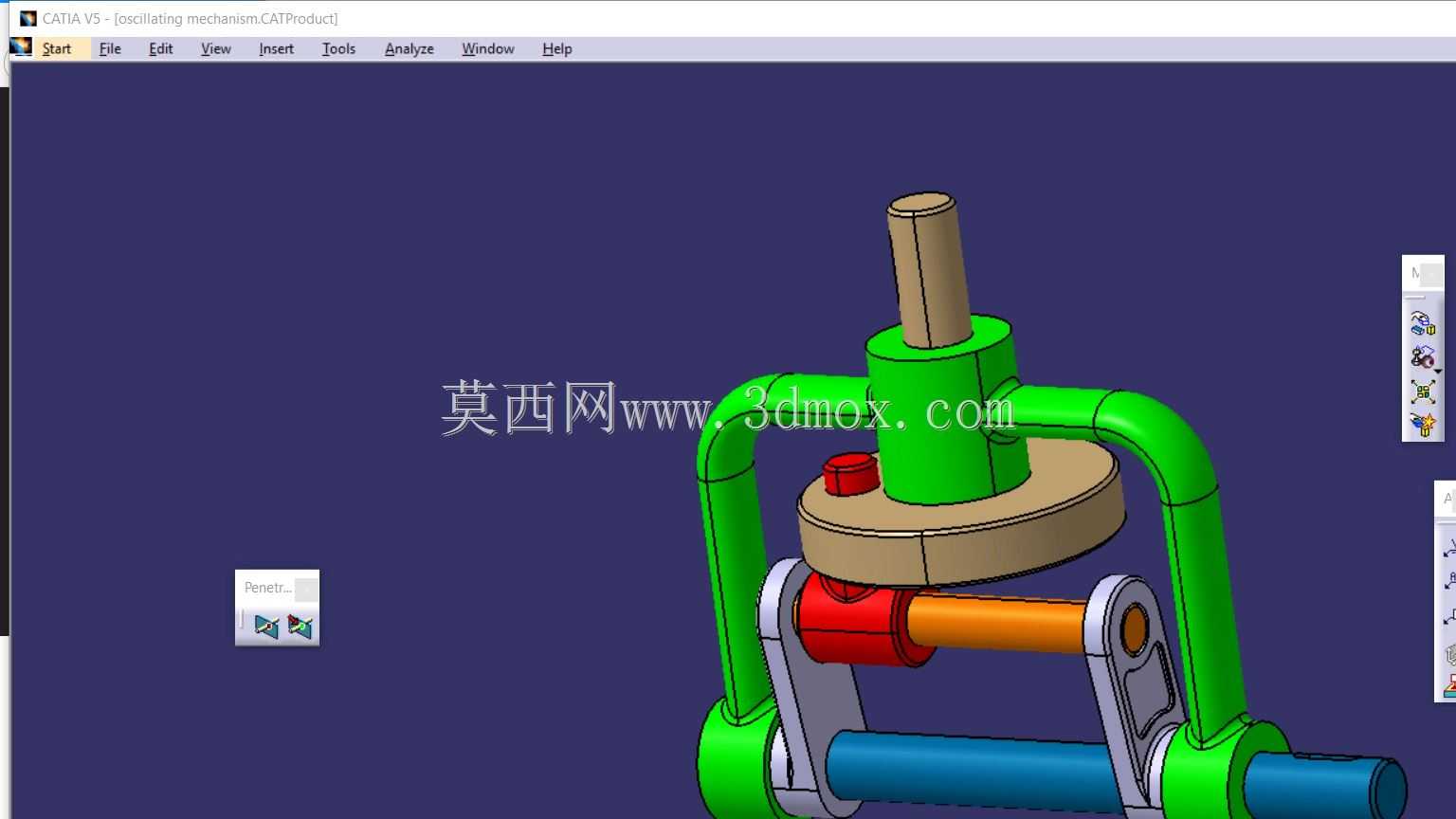

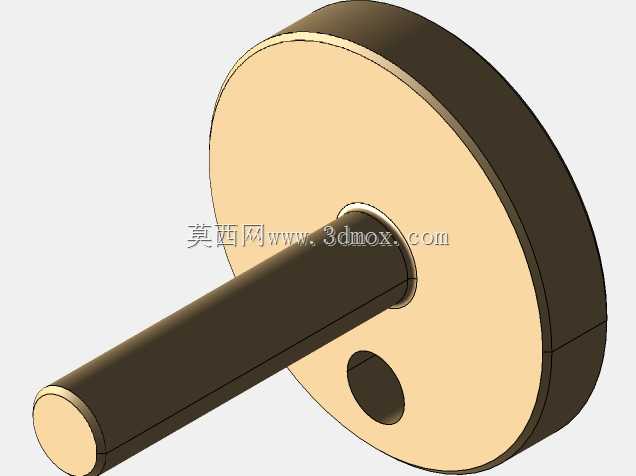

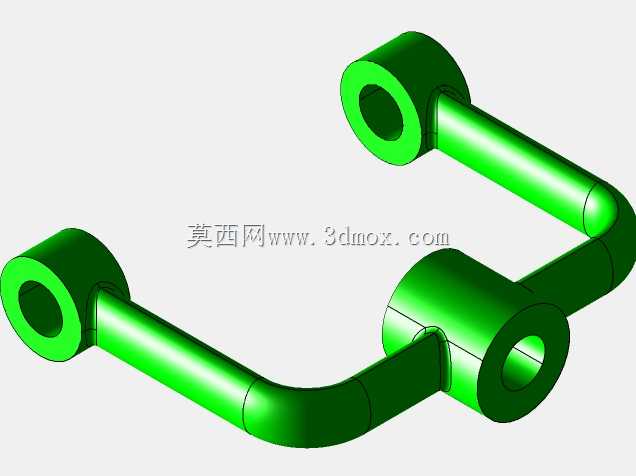

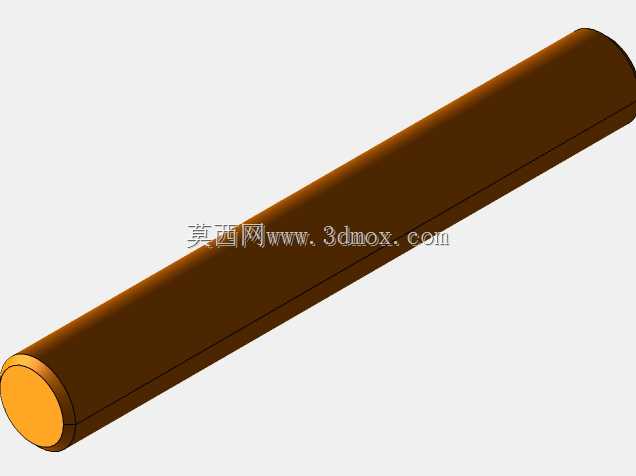

在自动化生产线的工件间歇送进工位、轻工包装设备的往复执行端、纺织机械的导纱摆幅调节环节，这类可实现全振荡到半振荡切换的摆动机构都有着广泛的应用场景，它不需要额外更换传动组件，仅通过调整内部构件的配合位置，就能完成两种摆动行程的快速切换，适配不同工况下的往复动作需求。从实际使用场景来看，很多需要在同一工位完成两种幅度摆动动作的设备，比如给袋式包装机的料袋拨叉机构，当处理不同规格尺寸的包装袋时，既需要大摆幅的全振荡动作完成料袋的大范围转移，也需要小摆幅的半振荡动作完成料袋的精准对位，这套摆动机构就能直接满足两种工况的切换需求，不需要额外增设第二套执行组件，能有效压缩设备的整体安装空间，减少动力源的配置数量。从功能特性上看，这套机构的核心是通过中部的偏心调节组件，改变传动连杆的有效摆动半径，当偏心组件处于最大偏心距位置时，输入端的连续回转运动会通过两侧的弧形导流式传动架，带动输出端的主轴完成360度范围内的全周往复振荡，也就是全振荡状态，此时输出摆幅可以覆盖整个圆周区间，适合大行程的往复移送作业；当调整偏心组件的偏心距到半程位置时，传动连杆的摆动行程被限制在半周区间，输出主轴就只会在180度范围内完成半振荡动作，摆幅精度可以控制在±0.5度以内，完全能满足高精度对位工位的动作要求。在设计思路上，这套机构没有采用复杂的齿轮组变速结构来实现摆幅切换，而是用了对称式的双弧形支撑臂结构，两侧的绿色弧形臂既作为传动力的传递构件，也作为整个机构的外部支撑框架，输入端的水平传动轴通过十字滑块结构和中部的偏心调节盘连接，避免了偏心调整过程中出现的传动卡滞问题；中部的米色圆盘是摆幅限位的基准件，上面设置的红色锁紧钮可以快速固定偏心盘的调整位置，不需要借助额外工具就能完成摆幅切换操作，非常适合现场操作人员快速调试。从安装边界来看，这套机构的主体安装基准是底部的水平传动轴轴线，输出端的竖直主轴和底部输入轴的中心距控制在120mm范围内，两侧弧形臂的最大外轮廓直径不超过180mm，竖直方向的总高度从底部安装面到主轴顶端为210mm，安装时只需要保证底部输入轴和设备动力输出端的同轴度在0.1mm以内，两侧支撑臂的安装固定孔和设备机架的连接面贴合度不低于85%，就能保证机构运行过程中没有异常抖动。在实际运行过程中，这套机构的传动接触部位都做了圆弧过渡处理，没有应力集中的锐角结构，中部的铰接位置都预留了润滑脂加注空间，长期运行时的磨损量比普通的单连杆摆动机构低30%左右，当设备需要在不同摆幅工况间切换时，只需要停机松开中部的红色锁紧钮，转动偏心调节盘到对应刻度位置再锁紧，整个切换过程不超过2分钟，不需要拆解任何主体构件，大幅降低了设备调试的时间成本。另外，这套机构的所有传动构件都采用了模块化设计，水平传动轴、偏心调节盘、弧形支撑臂、输出主轴都是独立可拆分的单元，当某个构件出现磨损需要更换时，不需要拆卸整个机构，只需要拆下对应位置的固定销就能完成备件更换，后期维护的难度很低。在传动效率方面，因为采用了连杆直传的结构，没有中间的齿轮减速或者带传动损耗，动力从输入端到输出端的传递效率可以达到92%以上，相比采用槽轮结构实现间歇摆动的机构，运行过程中的冲击噪音要低15分贝左右，更适合对噪音控制有要求的轻工生产车间使用。很多设计人员在做摆动机构选型时，往往会忽略摆幅切换的便捷性，要么采用两套独立的摆动机构分别对应不同摆幅，要么采用复杂的电控程序控制伺服电机来实现不同摆幅的输出，不仅增加了设备的制造成本，也提高了后期电气维护的难度，而这种纯机械结构的摆幅可调摆动机构，完全依靠机械结构本身实现两种振荡模式的切换，不需要复杂的电控程序配合，即使在供电不稳定或者电控系统出现故障的情况下，也能通过手动调整完成摆幅切换，运行可靠性更高。在安装适配性上，这套机构的底部输入轴可以直接和标准的减速电机输出轴通过联轴器连接，不需要额外定制连接法兰，输出端的竖直主轴顶端预留了标准的键槽结构，可以直接安装拨叉、摆杆、吸盘架等不同的执行末端，适配不同行业的作业需求，不管是用在小型的非标自动化设备上，还是集成到大型的生产流水线中，都不需要对机构主体做大幅度的结构修改，只需要根据安装空间调整固定支架的尺寸即可。
