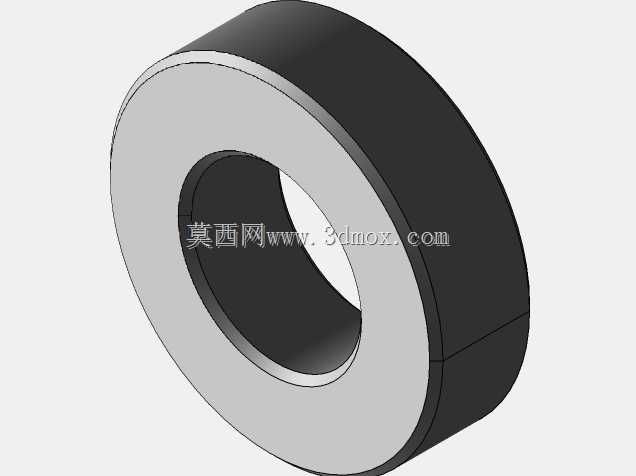

3mm厚度环形铝制平垫片结构设计

在各类机械装配场景中，这类3mm厚度的环形铝垫片是极为常见的基础连接件，日常做设备装配、工装调试、非标设备搭建时经常会用到。从实际使用场景来看，这类铝垫片常被布置在螺栓连接副之间，或是两个存在硬接触的金属零部件结合面处，核心作用是填补装配间隙、调整装配累计公差、分散接触面压应力，同时铝材质本身质地偏软，在紧固过程中能产生微小形变，填充结合面的微观凹凸，起到一定的静密封作用，避免硬接触导致的接触面压溃、磨损问题。

从设计思路上看，这类环形平垫片的结构没有多余的复杂特征，整体为等厚的圆环结构，设计时首先要匹配对应安装螺栓的公称直径确定内孔尺寸，内孔通常比螺栓杆直径大0.2-0.5mm，保证安装时垫片能顺利套入螺栓，同时不会因为间隙过大导致紧固时垫片偏移、压偏。外径尺寸则要结合被连接件的接触面承压能力确定，通常外径会比螺栓头或者螺母的对边尺寸略大，保证紧固时压力能均匀传递到被连接件表面，避免局部应力集中压伤较软的基材表面，比如在铝型材机架装配、3D打印机运动部件装配、线性导轨安装、激光设备光路组件固定、CNC工装夹具定位、路由器外壳组件连接这类场景中，都能看到这类铝垫片的应用。

3mm的厚度属于中等厚度的平垫片规格，相比1mm、2mm的薄垫片，它能提供更大的间隙调整量，在装配累计公差偏大的场景下，不需要叠加多个薄垫片，减少了垫片分层错位的风险；相比更厚的垫片，它又不会占用过多的安装空间，不会导致螺栓有效啮合长度不足。铝材质的选择也有实际工程考量，铝的密度低，不会给运动部件增加过多额外重量，在打印机运动轴、机器人关节周边这类对负载重量敏感的装配位置，铝垫片比钢制垫片更有优势；同时铝的耐腐蚀性能优于普通碳钢垫片，在没有强腐蚀的常规车间环境下，不需要额外做表面镀层处理就能满足使用要求，加工成本也更低，采用冲压工艺就能批量生产，尺寸一致性容易保证。

从安装边界来看，这类垫片的安装没有特殊要求，只需要保证安装前结合面无毛刺、无凸起异物，垫片套入连接件后与结合面同轴放置，紧固螺栓时按照对角顺序逐步拧紧，避免垫片单侧受力翘起。在需要调整轴向间隙的场景，比如线性导轨的预紧调整、传动部件的轴向定位，这类垫片可以通过修磨厚度来实现精准的间隙控制，因为铝材质切削性能好，现场装配时如果需要微调厚度，用细砂纸或者小型打磨工具就能快速修配，不需要复杂的机加工设备，这也是很多装配现场偏好使用铝垫片的原因之一。在密封场景使用时，铝垫片的表面粗糙度需要控制在合理范围，过于粗糙的表面会导致密封失效，通常冲压成型的垫片表面就能满足常规静密封的要求，如果是有更高密封要求的场景，还可以对垫片两面做精压处理，降低表面粗糙度值，提升密封性能。另外在电气连接场景中，铝本身具备良好的导电性，这类垫片也可以作为接地连接的过渡件，填充接地端子与安装面之间的间隙，保证导电接触面积充足，降低接触电阻，避免接地不良的问题。
