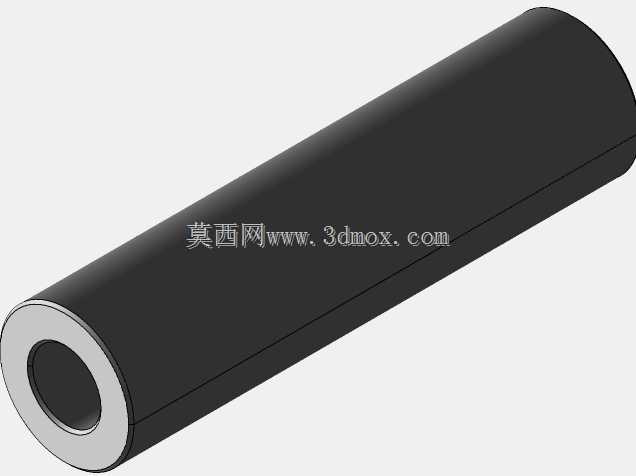

1.5英寸规格空心铝制衬套结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:316472
  • 1.5英寸规格空心铝制衬套结构设计

在自动化装配线、3D打印设备传动模组、小型数控雕刻机进给机构以及桌面级机器人关节连接部位,这类1.5英寸规格的空心铝衬套是极为常用的间隔定位零件,很多刚入行的结构设计人员容易忽略这类小零件的设计细节,往往直接套用标准件库的模型,实际装机时才会出现配合公差不匹配、轴向窜动、端面磨损快等问题。从实际使用场景来看,这类铝衬套最核心的作用是为穿设其中的紧固件、光轴或者导杆提供径向支撑与轴向间隔,避免不同材质的金属部件直接接触产生电化学腐蚀,同时也能分散锁紧时的压应力,防止较薄的钣金安装面被螺栓压溃变形。

设计这类空心铝衬套的时候,首先要明确安装边界的约束条件:1.5英寸对应的是衬套的外径尺寸,这个尺寸要和安装位的预制沉孔或者定位孔形成间隙配合,单边间隙控制在0.02mm到0.05mm之间,既方便装配时快速对位,又不会因为间隙过大导致衬套在孔内晃动。衬套的内孔尺寸需要根据穿设的杆件直径确定,通常要比穿过的光轴或者螺栓公称直径大0.1mm左右,避免杆件穿入时出现卡滞,同时也能补偿安装座的孔位同轴度误差,降低多组件装配时的对位难度。衬套的轴向长度需要严格匹配两个被连接件之间的间隔距离,设计时要考虑两端面的平面度公差,控制在0.01mm以内,防止锁紧后衬套端面倾斜导致连接部位产生附加内应力,长期受振动影响出现紧固件松动的问题。

从材质选择的角度,选用6061铝合金作为基材是兼顾成本与性能的选择,铝合金本身的质地较软,在和钢制轴类零件配合时,能起到一定的自润滑效果,减少相对转动时的磨损,同时铝合金的重量轻,不会给运动模组增加过多的负载,在需要频繁往复运动的线性导轨定位结构中,这类铝衬套的重量优势会直接影响驱动电机的负载率计算,如果错误选用同等尺寸的钢制衬套,会导致运动部件惯量增大,伺服电机整定时间变长,影响设备的运行节拍。

在实际设备装配中,这类铝衬套的使用场景覆盖极广:在打印机的送纸辊两端,它可以作为间隔套限定辊筒的轴向位置,防止辊筒左右窜动导致送纸歪斜;在激光切割头的调节机构中,它可以垫在调节螺栓和安装板之间,避免螺栓锁紧时压伤激光头的铝合金外壳;在CNC工装夹具的定位销部位,它可以作为耐磨衬套嵌入夹具基板,更换工件时反复插拔定位销也不会磨损基板的安装孔,只需要更换成本极低的铝衬套就能恢复定位精度;在线性滑台的模组安装中,它可以垫在滑台和安装底座之间,调整滑台的安装高度,保证传动皮带的张紧度处于合理区间;在路由器这类通讯设备的内部结构中,它可以作为电路板的支撑间隔柱,让电路板和金属外壳之间留出足够的散热间隙,避免元器件直接接触外壳导致短路,同时也能防止外壳变形挤压电路板造成元器件脱焊。

设计这类衬套的三维模型时,不能只做简单的空心圆柱拉伸,需要在两端边缘处设计0.2mm左右的倒角,一方面是去除机加工产生的毛刺,避免装配时毛刺脱落掉入设备内部造成卡滞或者电路短路,另一方面倒角可以起到导向作用,方便衬套快速压入安装孔,也能让穿过内孔的杆件更顺利对位。如果是用于有相对转动的部位,还需要在内孔壁预留润滑脂的存储微槽,不过这类1.5英寸的小尺寸衬套通常用于静态间隔定位,不需要额外设计油槽,直接采用光滑内孔即可。另外要注意的是,衬套的壁厚不能过薄,1.5英寸外径的衬套壁厚至少要保留2mm以上,否则机加工时容易出现变形,锁紧时也容易被压瘪,失去间隔定位的作用。

很多设计人员在选型时容易混淆铝衬套和轴承的功能边界,这类铝衬套只能用于低速、低载荷的间隔或者简单支撑场景,不能替代滚动轴承承受连续的转动载荷,如果是转速超过100rpm的转动部位,还是需要选用标准轴承搭配轴承座的结构,铝衬套仅能在轴承和安装座之间起到调整垫片的作用,补偿轴承座的加工深度误差。在做装配公差链计算时,要把铝衬套的长度公差纳入计算范围,通常长度公差控制在±0.03mm,多个衬套叠加使用时,要累计公差,避免出现总长度超差导致部件装配不到位的问题。比如在多块电路板叠装的结构中,每一层的铝衬套长度公差累积起来,可能会导致最上层的电路板安装位置偏移,接插件对位不准,这时候就需要适当提高衬套的长度公差等级,或者在装配时选配不同长度公差的衬套来补偿累积误差。
