1.25英寸规格环形铝间隔支撑件

在自动化装配线的治具定位结构、3D打印设备的运动轴限位组件、激光加工设备的光路支撑座、CNC加工中心的工装夹具叠层结构里，这类环形铝制间隔件是很容易被忽略但直接影响装配精度的基础零件。很多刚入行的结构设计人员做装配堆叠的时候，习惯直接用标准平垫凑间隔尺寸，实际跑机的时候才会发现，普通冲压平垫的厚度公差大、端面平行度不足，叠装多片之后累计误差会直接导致轴系卡滞、定位面偏移，尤其是在需要保证同轴度的穿轴安装场景里，非定制间隔件的内孔毛刺、外圆失圆问题，还会刮伤轴表面或者造成安装偏心。

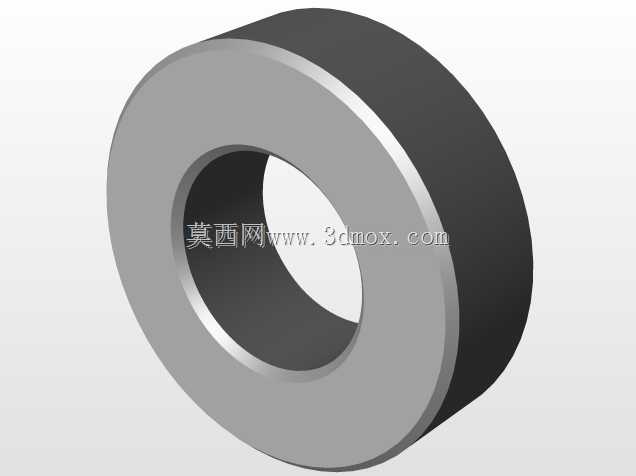

这款1.25英寸规格的铝间隔件，整体采用同轴环形结构设计，选用铝合金作为基材，相比钢制隔套重量更轻，不会给运动轴带来额外的惯量负担，同时铝合金的自然氧化层能满足常规车间环境下的防锈需求，不需要额外做表面镀层处理就能适配多数无强腐蚀的工业场景。从结构细节来看，零件的两个端面都做了精整加工，平行度控制在适合精密装配的公差范围内，穿轴安装之后不会出现偏斜，能保证两端贴合的零件受力均匀，不会因为局部应力集中造成连接件变形。内孔尺寸适配对应直径的光轴或者螺栓穿过，内孔边缘做了微小的倒角处理，既可以去除加工毛刺避免刮伤轴表面，也能在安装的时候起到导向作用，快速对准安装位，不用反复调整位置。外圆采用等壁厚设计，整个环形截面的厚度均匀，承受轴向压紧力的时候不会出现局部应力过载，长期受压也不会产生蠕变变形，能稳定保持设定的间隔尺寸。

做这类间隔件的三维建模时，首先要确定的是安装边界：内孔直径要比适配的轴径留出合理的安装间隙，间隙太小会导致安装卡顿，甚至因为热胀冷缩出现抱轴问题，间隙太大则会造成径向窜动，影响装配同轴度；轴向长度也就是间隔的实际厚度，要结合整个装配链的尺寸链计算来确定，不能只看单个零件的尺寸，要把两端配合零件的形位公差、锁紧件的压缩量都算进去，避免装配完成后出现间隙过大或者锁不紧的情况。很多新手建模的时候容易忽略端面的倒角和去毛刺结构，实际加工出来的零件边缘会有锐边，安装的时候容易割伤操作人员，也会在锁紧的时候刮伤配合零件的表面，影响贴合精度。另外建模的时候要注意，这类环形零件不要做多余的减重孔或者异形结构，除非有特定的轻量化需求，否则规则的回转体结构不仅加工成本低，而且动平衡性能更好，用在旋转轴系上的时候不会因为质量分布不均产生振动。

从实际使用场景来说，这类铝间隔件除了用来控制装配间隙，还能起到分散锁紧压力的作用，比如在锁紧螺栓穿过薄铝板、塑料件等强度较低的零件时，在螺栓头和被连接件之间加装这类间隔套，能把锁紧力均匀分散到更大的接触面上，避免螺栓头压溃被连接件的表面。在打印机的送纸辊轴系、线性模组的滑块限位结构、路由器的壳体内部支撑柱位置，也经常能看到这类零件的应用，不同场景下对尺寸公差的要求有区别：用在精密运动轴上的间隔件，对内孔和外圆的同轴度、端面平行度要求更高，建模的时候需要标注对应的形位公差；用在普通机箱内部做支撑的间隔件，公差要求可以适当放宽，降低加工成本。实际选型的时候，除了尺寸匹配，还要考虑使用环境的温度，铝合金的线膨胀系数和钢材不同，如果是在高低温变化较大的环境下使用，要计算温度变化带来的尺寸偏差，避免因为热胀冷缩导致装配失效。另外，安装的时候不要过度锁紧，铝合金的硬度比钢材低，过大的锁紧力会让间隔件产生塑性变形，导致间隔尺寸变小，影响装配精度，一般按照对应螺栓的标准锁紧力矩操作即可，不需要额外加力。
