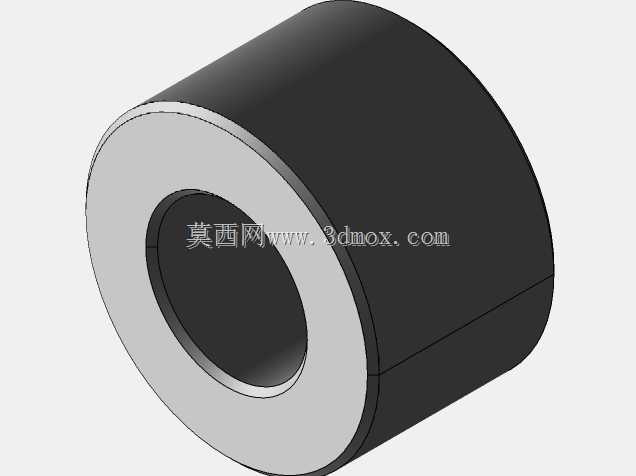

0.25英寸规格铝制间隔衬套结构设计

在自动化装配线、3D打印设备、激光加工模组这类需要精准控制部件间距的设备里，间隔件是很容易被忽略但直接影响装配精度的小零件，这次的0.25英寸铝间隔件，就是针对英制安装尺寸的设备做的适配结构。很多进口的线性导轨、伺服安装座、PCB板固定位都是沿用英制孔位标准，公制间隔套要么尺寸偏差大需要二次修配，要么材质太软锁紧后容易变形，用铝合金做的间隔件刚好能平衡强度、重量和加工成本的需求。从结构设计上看，这个间隔件采用了等壁厚的空心圆柱结构，内孔是贯穿的光孔设计，没有做台阶或者卡槽，目的是适配贯穿式螺栓、螺柱的安装场景，不管是从一端穿入螺栓锁紧，还是套在定位销上做轴向限位，都能保证接触面完全贴合。外圆没有做滚花或者防滑结构，因为这类间隔件是藏在两个装配面之间的，不需要手动拧动，光滑的外圆反而能避免安装时和周边的线缆、相邻零件产生剐蹭，在狭小的设备内部走线空间里，光滑圆柱的通过性比带棱角的异形间隔件好很多。壁厚的选择上做了反复校核，0.25英寸的轴向长度对应的壁厚，既保证了螺栓锁紧时不会因为径向受力产生压溃变形，又不会因为壁厚过大占用过多的径向安装空间，很多设计新人做间隔套的时候容易把壁厚做太厚，导致周边的零件安装时和间隔套外圆干涉，尤其是在打印机喷头模组、机器人末端执行器这类安装空间极其紧凑的位置，每0.1毫米的径向尺寸冗余都要抠出来。两端的端面做了高精度的平磨处理，没有倒角或者圆角，目的是保证和被连接件的接触面完全贴合，不会因为端面倾斜导致锁紧后零件产生装配应力，之前在做激光切割设备的光路固定架时，就遇到过间隔件端面不平，锁紧后反射镜座产生微小倾斜，导致光路偏移需要反复校准的问题，所以这类间隔件的端面平面度是比尺寸公差更重要的指标。材质选用6061铝合金，一方面是铝合金的重量轻，在高速往复运动的线性模组上，间隔件的重量会算到运动负载里，太重的话会增加伺服电机的负载，降低动态响应速度；另一方面铝合金的耐腐蚀性能比普通碳钢好，不需要做额外的表面处理就能在常规车间环境下使用，不会像碳钢间隔件那样生锈污染周边的精密零件，而且铝合金的切削性能好，批量加工的时候尺寸一致性容易保证，成本也比不锈钢间隔件低不少。安装边界上，这个间隔件的内孔尺寸适配标准的英制螺栓，穿入后单边留有微小的间隙，方便安装时调整位置，不会因为孔位的微小偏差导致螺栓穿不进去，轴向长度严格控制在0.25英寸，公差控制在正负0.02毫米以内，保证多个间隔件叠装的时候总长度误差不会累积，在需要多点位等高装配的场景下，比如打印机的加热平台安装、CNC夹具的定位块固定，同批次的间隔件可以直接互换使用，不需要逐个测量挑选。在实际的设备维护场景里，这类铝间隔件还有个优势，就是拆卸的时候不容易和螺栓锈死，很多设备用个三五年之后，碳钢间隔件会和螺栓锈在一起，拆卸的时候只能暴力破坏，铝合金和钢材的电化学腐蚀程度比钢和钢之间轻很多，即使长时间使用，也能轻松拆下来重复利用，降低设备的维护成本。设计的时候没有做多余的减重孔或者异形结构，就是因为这类通用间隔件的核心需求是可靠、通用、成本低，多余的结构反而会增加加工成本，还可能产生应力集中的问题，在承受轴向锁紧力的时候出现开裂。很多做非标设备的工程师都有体会，越是这种小的标准件，越容易在选型的时候出问题，要么尺寸不对装不上，要么材质不对用一段时间就变形，专门针对英制安装场景设计的这款铝间隔件，刚好能填补公制零件和英制设备之间的适配空白，不管是做设备改造、维修替换，还是新设备的设计选型，都能直接拿来用，不用自己画图加工，节省设计和加工的时间成本。
