工业设备用内隐式直角连接角件

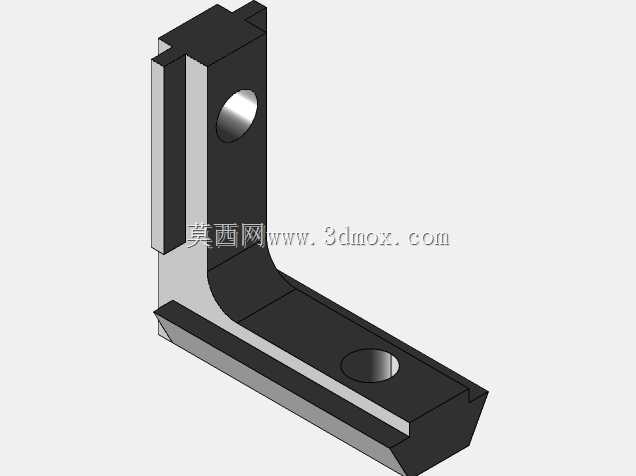

在非标自动化生产线、桌面级3D打印设备框架搭建、小型激光加工模组装配以及CNC工装治具的组装场景中，框架型材的直角连接始终是结构设计里绕不开的细节，常规外露式角码虽然安装便捷，但会在型材外侧形成凸起，既容易在设备运行过程中剐蹭操作人员衣物、勾挂传输管线，也会破坏设备外表面的平整性，给后续外罩钣金安装、安全防护件布设带来额外的干涉问题，内隐角支架正是针对这类痛点设计的直角连接构件。这款角件采用L型等厚直角结构设计，两个连接臂分别嵌入对应型材的预置槽腔内，安装完成后支架主体完全隐藏在型材拼接的内角位置，型材外表面无任何凸起结构，能最大程度保留框架外侧的平整性，给后续外围附件安装预留充足的操作空间。从结构受力角度看，支架的直角过渡位置做了内圆弧补强设计，避免直角应力集中导致的支架断裂问题，两个连接臂上分别开设同轴的沉头安装孔，安装时紧固件从型材槽腔内部穿入锁紧，不会在型材外表面露出钉头，连接后的框架整体外观一致性更好。在实际选型使用时，需要先确认待连接型材的槽腔宽度、槽深参数，确保支架的臂厚、臂长能完全嵌入型材槽内，不会出现安装后支架外露、型材拼接缝隙过大的问题；两个安装孔的中心距需要和型材槽道的预置安装点位匹配，避免现场二次打孔破坏型材的结构强度。不同于常规外装角码依靠型材外表面摩擦力实现固定的方式，这款内隐支架的两个连接臂完全嵌入型材内部，锁紧后支架的侧壁和型材槽腔内壁完全贴合，受力时载荷直接通过支架本体传递到两根型材的腔体内部，连接刚性更强，在设备启停、模组高速往复运动产生的交变载荷作用下，连接位置不容易出现松动偏移，能长期保持框架的拼接精度。在桌面级3D打印机的框架组装场景中，使用这款内隐角支架连接X轴、Z轴的线性导轨安装型材，既可以避免外凸角码干涉打印头的运动路径，也能减少框架连接位置的累积误差，提升运动模组的运行平稳性；在小型激光打标设备的机架搭建中，内隐式的安装结构能让设备外罩直接贴合型材外表面安装，不需要额外给角码预留避让缺口，能有效缩短设备的整体装配周期；在CNC工装治具的基座拼接场景中，平整的框架外表面可以直接安装定位块、夹紧气缸等功能元件，不需要额外加装垫板调整安装平面度。设计这款支架的三维模型时，重点还原了支架的嵌入段尺寸公差、安装孔的沉头深度、直角过渡处的圆弧半径这些关键参数，建模时两个连接臂的垂直度严格控制在机械装配要求的公差范围内，避免安装后两根拼接型材出现垂直度超差，影响后续线性导轨、传动组件的安装精度；支架外露边缘都做了微小的倒角处理，既可以避免安装时划伤操作人员，也能让支架更顺畅地嵌入型材槽腔，减少装配时的卡滞问题。针对不同的载荷使用场景，支架的壁厚可以根据实际受力需求做对应调整，轻载场景下的桌面设备可以选用较薄的壁厚控制整体重量，重载场景下的工业设备机架可以适当增加壁厚提升连接强度，安装孔的孔径也可以根据选用的紧固件规格做适配调整，满足不同规格紧固件的锁紧需求。
