20齿GT2同步带轮传动构件设计

做小型传动结构设计的工程师对GT2规格的同步轮不会陌生，这类20齿规格的带轮，是轻载精密传动场景里出镜率极高的构件，日常做桌面级设备的传动选型时，经常会优先匹配这类规格的零件。先从实际应用场景说，这类带轮最常出现在需要精准同步传动的轻载工位上，比如小型线性滑台的动力传递、桌面级加工设备的轴系传动、小型自动化模组的位移驱动，甚至很多教学用的小型机械实训装置里，也会选用这类带轮来完成动力的同步传输，它的核心作用是通过和GT2规格同步带的啮合，把旋转动力无滑差地传递到从动端，保证传动比的精准稳定，不会像平皮带传动那样出现丢转、传动比偏移的问题，这对于需要精准控制位移量的传动场景来说是至关重要的。

从功能特性上看，20齿的GT2带轮在齿形匹配上完全贴合GT2同步带的齿距参数，啮合过程中齿侧的贴合间隙控制在合理范围，传动过程中不会出现明显的回程间隙，同时带轮的挡边结构可以有效防止同步带在高速运转过程中出现跑偏、脱带的问题，轮体上预留的顶丝安装孔，是用来在装配时把带轮和传动轴做周向固定，保证带轮和轴之间不会出现相对转动，传递扭矩的时候不会打滑。很多工程师在选型的时候会特意关注带轮的内孔直径，这个尺寸直接决定了它能匹配的传动轴直径范围，安装的时候要保证内孔和轴的配合公差在合理区间，过松会出现传动晃动，过紧则会导致装配困难，甚至在压装过程中造成带轮的形变。

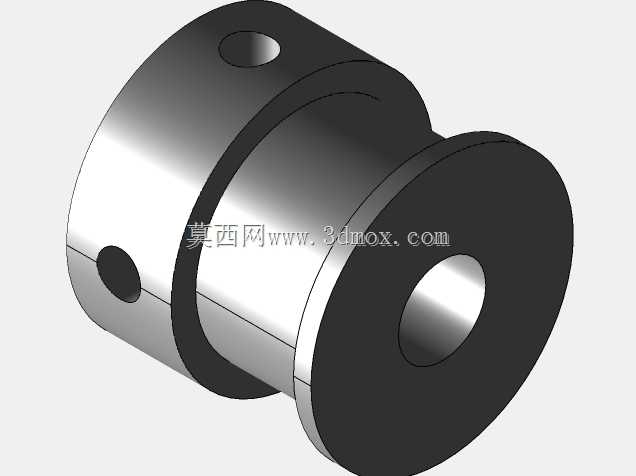

说到设计思路，这类带轮的建模过程首先要保证齿形参数的准确性，GT2的齿形是圆弧齿廓，齿距为2mm，20齿的带轮对应的节圆直径是严格按照齿距和齿数的换算关系确定的，建模时不能随意修改齿形的轮廓参数，否则会出现和同步带啮合不良的问题，轻则运转噪音大、磨损加快，重则出现跳齿、传动失效的情况。轮体的台阶结构是为了给同步带留出足够的安装空间，两侧的挡边直径要大于带轮的齿顶圆直径，高出的尺寸刚好能挡住同步带的侧边，不会在运转时干涉带的正常运动。轮体上的顶丝孔位置一般设计在轮体的中间段，两个顶丝孔呈90度分布的结构，相比单顶丝的固定方式，能提供更可靠的周向锁紧力，在正反转频繁切换的传动场景下，也不会出现带轮和轴之间的相对位移。

再说到安装边界的问题，这类带轮的轴向总长度决定了它能适配的同步带宽度，选型时要保证带轮的齿面宽度比所用同步带的宽度宽出1-2mm，给同步带的安装留出少量的调整余量，避免带的侧边和挡边发生持续摩擦。安装时两个配对带轮的平行度要调整到位，如果两轴的平行度超差，同步带在运转过程中会持续向一侧跑偏，加剧带和挡边的磨损，大幅缩短同步带的使用寿命。另外带轮的安装位置要和轴的台阶面贴合到位，轴向锁紧之后不能有窜动，否则高速运转时会带来额外的振动，影响整个传动系统的稳定性。在实际装配中，还要注意同步带的张紧力调整，张紧力过大会加剧带轮齿面和同步带的磨损，增大传动的阻力，张紧力过小则容易出现跳齿的问题，合适的张紧力应该是在带的跨度中间施加轻微压力时，带的挠度在合理范围内即可。

很多刚入行的工程师在建模这类带轮的时候，容易忽略齿形的公差要求，把齿顶和齿根的圆角做的不符合规范，导致加工出来的带轮和标准同步带啮合不畅，其实这类标准传动件的建模，核心是要严格遵循对应的标准参数，不需要做多余的自定义修改，只要保证各个配合尺寸的公差合理，安装结构满足使用场景的强度要求，就能满足实际的使用需求。另外轮体的材质选择上，日常轻载场景常用铝合金材质加工，重量轻、转动惯量小，适合高速运转的场景，有更高强度需求的场景也可以选用钢质材质，不过对应的转动惯量会更大，选型时要结合电机的输出扭矩做综合考量。
