14齿GT2型同步带传动轮结构

　　做小型自动化设备的结构设计时，同步带轮的选型和安装细节往往直接决定整套传动机构的运行精度，这款14齿的GT2同步带轮，是我在做桌面级CNC进给轴、小型线性滑台传动时经常用到的规格。先从实际应用场景说，这类小模数同步带轮最常出现在需要精准传动、不能有打滑间隙的轻载传动场合，比如桌面级3D打印机的XY轴传动、小型雕刻机的进给传动、教学用机器人关节的动力传递、激光打标机的移动模组传动，还有一些轻型自动化生产线的短距离同步输送机构里，都能看到同规格带轮的身影。GT2齿形本身就是为小载荷高精度传动设计的，齿距2mm的圆弧齿形，相比梯形齿的T2.5带轮，啮合时的间隙更小，传动回程误差能控制在很小的范围，运行时的噪音也更低，很适合对传动精度有要求但载荷不大的场合。

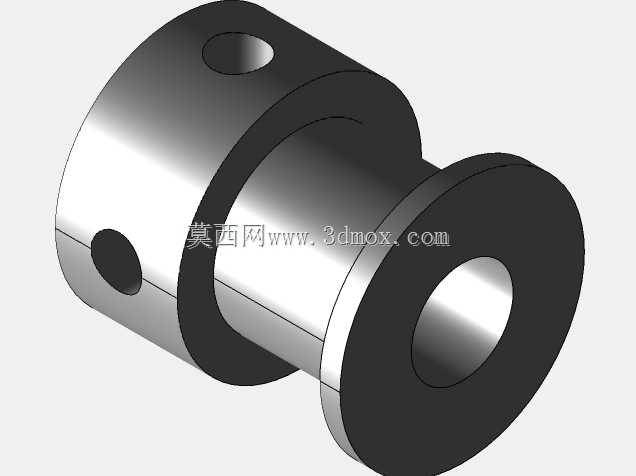

　　从结构设计上看，这款带轮采用的是凸台式双挡边结构，中间的轮毂部分做了加粗设计，和带轮本体一体加工成型，两侧的挡边直径比带轮齿顶圆略大，安装同步带之后能有效防止皮带在高速运转时发生跑偏脱带的问题，不用额外加装挡带结构，能节省不少安装空间。带轮的中心孔是通孔设计，孔壁做了公差配合处理，能和常见的微型输出轴直接配合安装，轮毂上对称加工了两个径向的顶丝孔，安装的时候可以用紧定螺钉直接把带轮锁紧在电机轴或者传动轴上，不需要额外做键槽加工，对于小扭矩传动的场景来说，这种固定方式足够可靠，安装和拆卸都很方便，调整带轮的轴向位置也很灵活。

　　说下实际安装的边界尺寸，这款带轮的总长度不长，轮毂段的直径和带轮齿部的外径有明确的台阶差，安装的时候要注意，带轮的齿面宽度要和选用的GT2同步带宽度匹配，常规6mm宽的GT2同步带能完全贴合在齿面上，不会出现齿面啮合不全的问题。安装时两个配对带轮的中心距要调整合适，保证同步带的张紧力在合理范围，太松容易跳齿影响传动精度，太紧会加剧带轮齿面和皮带的磨损，缩短使用寿命。另外两个带轮的安装平面要保证平行，不然皮带运行时会持续蹭到一侧挡边，时间长了会磨损皮带侧边，甚至出现皮带断裂的问题。

　　从功能特性上来说，14齿的GT2带轮属于小齿数规格，在相同电机转速下，配合同步带能获得比较合适的线速度，搭配42步进电机使用的时候，不用搭配太大的减速比就能满足小型设备的进给速度要求。带轮的齿形加工精度直接影响传动的平稳性，这款带轮的齿槽做了圆弧过渡，和GT2同步带的齿形完全贴合，传动时齿面受力均匀，不会出现应力集中的问题，长时间连续运行也不容易出现齿部磨损。另外带轮的材质一般选用铝合金加工，表面做阳极氧化处理，重量轻而且有足够的强度，转动时的惯量小，对于频繁正反转的传动场景来说，能减少电机的启动负载，提升传动响应速度。

　　在做结构选型的时候，要注意带轮的内孔尺寸要和所用的电机轴径匹配，常见的5mm、6mm、8mm轴径的步进电机或者直流电机都能找到对应内孔的同规格带轮，顶丝孔的位置要正对电机轴的平面部分，这样锁紧的时候顶丝能完全贴合轴面，不会出现长时间运转后带轮松动打滑的问题。如果是用在转速比较高的场合，安装前最好做一下简单的动平衡测试，避免带轮偏心带来的运转震动，影响整套设备的运行精度。另外在装配的时候，带轮的轴向定位要准确，保证两个配对带轮的齿面在同一个平面上，偏差不能超过1mm，不然会加剧皮带的磨损，也会带来额外的传动阻力。

　　很多刚入行的结构设计师在选这类小同步带轮的时候，容易忽略挡边的作用，选没有挡边的光面带轮，实际装机运行后很容易出现皮带跑偏掉带的问题，这款带轮自带双侧挡边，就完全规避了这个问题，哪怕安装时两个带轮的平行度有微小的误差，挡边也能把皮带限制在齿面范围内，不会出现脱带的故障。另外轮毂部分的长度设计也很合理，和轴的接触长度足够，锁紧之后带轮不会出现倾斜的问题，能保证带轮和轴的同轴度，减少运转时的径向跳动。对于做小型自动化设备、桌面级加工设备的结构设计人员来说，这类标准规格的同步带轮能直接选型调用，不用自己重新绘制齿形建模，能节省不少设计时间，而且标准件的采购也很方便，加工成本低，互换性好，后期维护更换也很便捷。
