工业传动用实心V形导向滚轮结构

在自动化线性传动、机架导向、物料输送等场景中，V形滚轮是承担导向承载、降低运动摩擦阻力的核心配套零件，这款实心结构的V形轮，区别于常规空心铆接式滚轮，整体采用一体式实心坯料加工成型，从结构根源上规避了长期交变载荷下轮体开裂、铆接位松脱的失效风险，适配中高负载的连续往复运动工况。

从实际设备适配场景来看，这类V形轮常配套圆柱导轨、V形导向轨使用，在3D打印设备运动轴、激光加工设备横梁传动、cnc工作台进给、轻型输送线导向工位都有大量应用，轮体外侧的V形槽角度经过匹配性设计，可与对应规格的导轨型面完全贴合，运动过程中不会出现侧向窜动，相比平轮导向结构，无需额外加装侧向定位挡轮，就能实现双向的自由度约束，简化整套导向机构的安装复杂度。

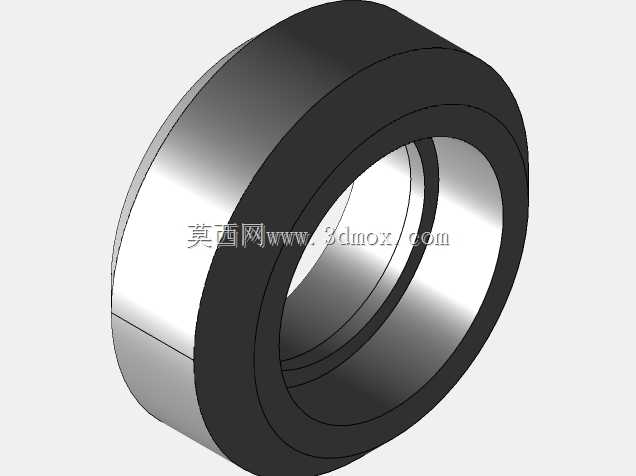

设计层面上，这款实心V形轮采用同轴阶梯内孔结构，内孔作为轴承安装位，可直接适配标准深沟球轴承的安装尺寸，安装时轴承压入内孔后，轮体可绕固定心轴顺畅转动，轮体的径向跳动量控制在极小范围内，高速往复运动时不会出现卡顿、抖动的问题。轮体外侧的V形槽工作面做了等厚设计，整个接触环带的壁厚均匀，承载时应力分布均匀，不会出现局部应力集中导致的局部磨损过快问题；轮体的外圆柱面与V形槽的衔接处做了微小的倒角过渡，避免装配和运动过程中锐边刮擦导轨面或者操作人员。

从安装边界来看，这款V形轮的轴向尺寸经过紧凑化设计，安装后突出安装面的高度较小，可适配空间局促的紧凑型设备机架内部安装场景，轮体的外径尺寸匹配常规线性传动的负载需求，单轮额定静承载可满足多数轻型自动化设备的运动端负载要求，安装时只需将配套轴承压入内孔，穿入心轴后通过轴用挡圈或者锁紧螺母固定心轴，即可完成装配，无需额外加工复杂的安装座结构。

实际使用过程中，实心结构的轮体自身具备更好的动平衡性能，在较高线速度的往复运动场景下，不会因为轮体自身的质量分布不均产生振动，有效提升整套运动机构的运行平稳性，延长配套导轨和轴承的使用寿命。V形槽的工作面粗糙度经过精细控制，与导轨接触时摩擦系数稳定，不会出现爬行现象，对于需要精准定位的运动工位，比如激光打标、打印喷头进给、点胶机工作台移动等场景，这种稳定的运动特性能有效保障设备的加工或作业精度。

不同于部分拼接式V形轮采用多零件压装的结构，这款一体式实心V形轮不存在拼接缝隙，长期使用过程中不会有粉尘、切削液等杂质进入轮体内部，适配车间多粉尘、少量切削液飞溅的加工场景，日常维护仅需定期在轴承位补充润滑脂即可，无需拆解清理轮体内部，降低了设备的后期维护成本。在机架导向的应用场景中，这类V形轮还可作为辅助支撑轮使用，承托长行程运动的横梁部件，避免长导轨在跨距较大时出现横梁下挠的问题，提升长行程设备的整体刚性。
