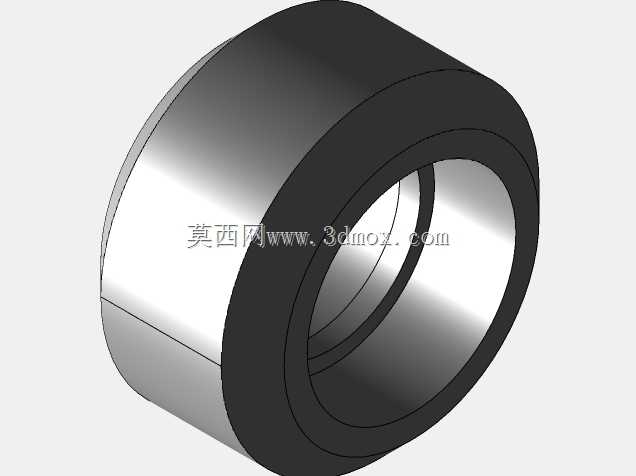

迷你V形槽导向行走轮结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:316668
  • 迷你V形槽导向行走轮结构设计

这款V形行走轮在小型自动化输送线、桌面级机械臂行走轴、轻型线性导轨导向场景中应用十分广泛,区别于普通平滚轮,其V形槽结构可直接卡装在对应角度的三角导轨、圆钢导轨上,无需额外加装导向挡边,就能在运行过程中自动补偿少量安装同轴度误差,避免行走过程中出现跑偏、脱轨的问题。从结构设计来看,轮体采用双层复合结构,外层为高耐磨接触层,内圈为刚性支撑基体,内孔预留了轴承安装位,可直接适配标准微型深沟球轴承,安装时无需额外加工衬套,压入轴承后即可穿装固定轴,装配工序十分简便。轮体的V形槽角度经过反复校核,匹配常用的90度导轨导向角,槽口边缘做了小圆弧过渡处理,避免运行过程中槽口锐边刮削导轨表面,造成导轨磨损加快、运行阻力增大的问题。外层接触层的厚度经过合理匹配,既保证足够的耐磨余量,满足长期往复运行的磨损消耗需求,又不会因为外层过厚导致轮体整体刚性不足,在承受径向载荷时出现形变量过大的问题。内圈基体的壁厚满足径向载荷下的强度要求,在额定负载范围内不会出现开裂、变形的情况,内孔与轴承的配合采用基孔制过渡配合,压装后轴承外圈与轮体无相对转动,避免长期运行后出现内孔磨损失圆的问题。从安装边界来看,轮体的轴向宽度控制紧凑,可适配狭小安装空间的行走机构设计,轮体外径与V形槽的深度匹配合理,当卡装在对应直径的圆导轨上时,接触包角处于最优区间,既保证足够的接触面积降低接触应力,又不会因为包角过大导致运行卡滞。在实际设备应用中,这类迷你V形轮常被用在3D打印机的Z轴升降导向、小型激光雕刻机的XY轴行走、桌面机器人的直线移动模组中,相比直线导轨搭配滑块的结构,采用V形轮加圆导轨的方案成本更低,安装调试难度更小,对安装面的平面度公差要求更宽松,在低速、轻载的直线运动场景中完全可以满足使用精度需求。设计过程中需要重点关注V形槽的形位公差,槽面的同轴度、圆度公差需要控制在合理范围内,否则运行过程中会出现跳动、卡顿的问题,影响行走平顺性。轮体的两端面与内孔的垂直度也需要严格控制,避免轴承压装后出现偏斜,导致轴承承受额外的轴向载荷,缩短轴承使用寿命。外层耐磨层与内圈基体的结合强度也是设计重点,需要保证在额定负载、长期运行的情况下,外层不会与内圈出现脱层、相对转动的问题,通常采用过盈包覆、粘接复合的工艺实现两者的可靠连接。在选型适配时,需要根据实际负载计算单轮承受的径向载荷,匹配对应规格的轴承与轴径,同时根据运行速度确认轮体外径是否满足线速度要求,避免线速度过高导致外层磨损过快、运行噪音增大。这类V形轮的维护成本极低,长期运行后仅需检查外层磨损量,当磨损量达到阈值后直接更换轮体即可,无需更换整套导轨组件,在小型自动化设备、桌面级加工设备的轻量化行走机构设计中,是性价比极高的导向传动部件。
