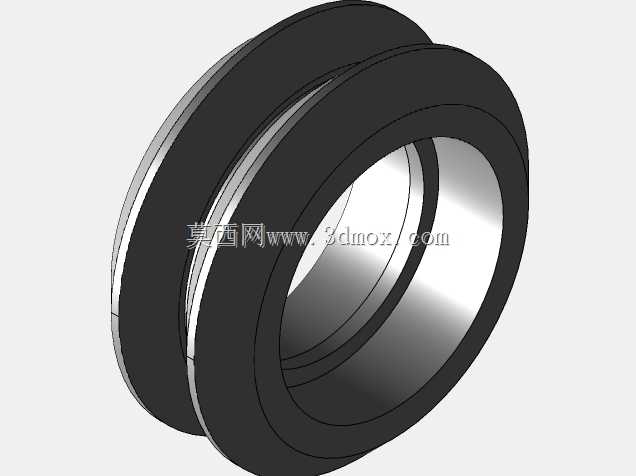

德林V型导向滚轮结构三维建模

这款V型滚轮在直线传动场景中应用十分广泛，常见于3D打印设备的运动轴导向、轻型自动化机架的线性滑移模块、小型CNC雕刻机的进给导向单元，也可配套在激光加工设备的移动工位中，作为承载与导向结合的传动部件使用。从实际使用场景来看，这类V轮不需要配套高精度的研磨导轨，可直接搭配圆形光轴或者挤压成型的铝型材V型槽使用，安装调试的门槛更低，在轻型负载的往复运动场景中，能有效降低设备的整体制造成本，同时兼顾运动过程的顺滑性。

从功能特性上看，该V轮采用双凸缘夹槽的结构设计，V型槽的角度经过匹配校准，运行时槽面与导向件的接触面受力均匀，不会出现偏载卡滞的问题；轮体的内孔为标准通孔设计，可配套对应规格的螺栓或者销轴作为安装转轴，内孔与轮体的同轴度控制在合理公差范围内，高速往复运动时不会出现明显的径向跳动，能有效降低运动过程中的噪音与振动。轮体的外缘做了加厚处理，长期与导向面摩擦也不会出现过快的磨损，使用寿命相比普通平轮有明显提升。

在设计思路上，建模时优先保证了V型槽的工作面精度，槽面的轮廓度、与内孔的位置度都按照常规轻型传动件的公差要求做了约束，轮体两侧的凸缘厚度均匀，既保证了导向时的防脱限位能力，又不会因为凸缘过厚增加不必要的重量。整体结构没有多余的复杂特征，所有的倒角、圆角都按照机加工的工艺要求做了处理，不存在无法加工的尖锐死角，不管是采用机加工金属材质制作，还是采用工程塑料注塑生产，都能直接基于该模型输出加工图纸，不需要做额外的工艺补正。

从安装边界来看，该V轮的内孔直径、轮体外径、V型槽的槽宽、轮体的总厚度都做了参数化约束，选型时可以根据配套的导向轴直径、负载大小调整对应尺寸，安装时只需要保证转轴的轴线与导向方向垂直，V型槽的中心面与导向件的中心面重合，就能保证运行顺畅。轮体两侧预留了足够的安装间隙，配套固定件时不会与相邻的结构件产生干涉，不管是安装在铝型材的槽内，还是固定在定制的安装板上，都能找到合适的固定位置。在实际装配中，这类V轮通常会成组使用，多个滚轮共同夹持导向件，通过调整滚轮的安装偏心量来预紧，消除运动间隙，保证传动精度，建模时也预留了对应的偏心安装调整空间，适配常规的偏心螺栓安装方案。
