赛钢材质迷你V形导向滚轮结构设计

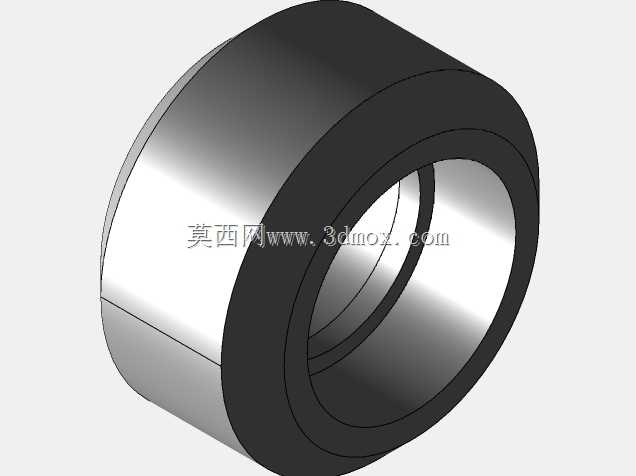

这款迷你V形滚轮采用Delrin也就是赛钢材质加工成型，在轻型自动化输送、小型桌面级设备的直线导向场景中有着极高的适配性，日常在做小型线性模组、桌面机械手的末端行走结构选型时，这类小尺寸V形轮往往能替代复杂的导轨滑块组合，大幅压缩设备的整体安装空间。从结构设计逻辑来看，滚轮采用内外径同轴的套状结构，外圈加工出90度夹角的V形导向面，这个角度的设定是经过多轮场景验证的，既可以匹配圆柱导轨的圆弧面实现无间隙贴合，也能卡在角铁、V形导向条的棱边上完成定向行走，不会出现运行过程中的脱轨偏移问题。滚轮的内孔是光滑的直孔设计，没有额外加工键槽或者定位台阶，实际装配时可以直接套在微型销轴上，配合轴用挡圈或者顶丝就能完成轴向固定，不需要复杂的锁紧结构，对于小负载的往复运动场景来说，这种极简的固定方式足够抵消运行过程中的轴向窜动，同时还能降低零件的加工成本。材质选择上用Delrin也就是聚甲醛赛钢，核心是看中这种材料的自润滑特性，在无额外添加润滑脂的情况下，和金属导轨或者销轴配合时的摩擦系数能稳定维持在较低区间，长时间往复运行不会出现明显的磨损掉屑，也不会像橡胶轮那样长期受压产生永久形变，更适合洁净车间内的小型设备使用，不会因为磨屑污染生产环境。从安装边界来看，这款滚轮的轴向宽度控制得非常紧凑，径向尺寸也属于迷你级别，在排布多组滚轮组成行走副的时候，相邻滚轮的中心距可以压到很小，不会出现结构干涉的问题，不管是布置在小型3D打印机的运动轴上，还是轻型激光雕刻机的导向结构里，都不需要额外预留过多的安装避让空间。设计的时候特意将V形槽的槽底做了微小的圆弧过渡，没有采用尖锐的直角结构，一方面是避免尖角处的应力集中，防止滚轮受侧向力的时候出现槽口崩裂的问题，另一方面也能减少和导轨接触时的压强，延长滚轮和配套导轨的整体使用寿命。滚轮的内孔和外圆的同轴度公差控制在IT7级以内，实际运行的时候不会出现径向跳动超标的问题，在做高速往复运动的时候也能保持平稳，不会因为偏心产生额外的振动噪音。很多做桌面级小型设备的工程师在选型时，往往会忽略小滚轮的结构细节，比如V形面的角度偏差、内孔的配合公差，这些细节如果控制不好，很容易出现运行卡顿、导向偏移的问题，这款滚轮在设计阶段就把这些常见的装配误差做了容错处理，V形面的角度公差控制在正负1度以内，内孔和销轴的配合采用间隙配合的公差带，装配的时候不需要额外修配就能直接安装，哪怕是加工精度稍差的自制导轨，也能通过V形面的自适应贴合保证运行顺畅。在实际的应用场景里，这类小尺寸V形轮除了用在直线导向结构上，还可以作为小型传送带的从动托轮使用，V形槽可以卡住传送带的导向筋，防止传送带在高速运行的时候出现跑偏，赛钢材质的低摩擦特性也能减少传送带的磨损，降低传动过程中的阻力损耗。不同于金属材质的滚轮，赛钢滚轮本身具备一定的减震效果，设备运行时的振动不会通过滚轮直接传递到机架上，对于对振动敏感的小型检测设备、桌面级实验装置来说，这种特性可以有效提升设备的运行稳定性，减少振动对检测精度或者加工精度的影响。在结构细节处理上，滚轮的两端端面都做了微小的倒角处理，没有锋利的锐边，装配的时候不会划伤操作人员的手，也不会因为端面的毛刺和相邻的安装件产生摩擦卡滞。整体结构没有多余的设计冗余，所有的尺寸设定都是围绕小负载、高频率往复运动的场景优化的，既不会因为结构过于厚重浪费安装空间，也不会因为强度不足在额定负载下出现变形断裂的问题。
