长条形多孔安装间隔垫块结构设计

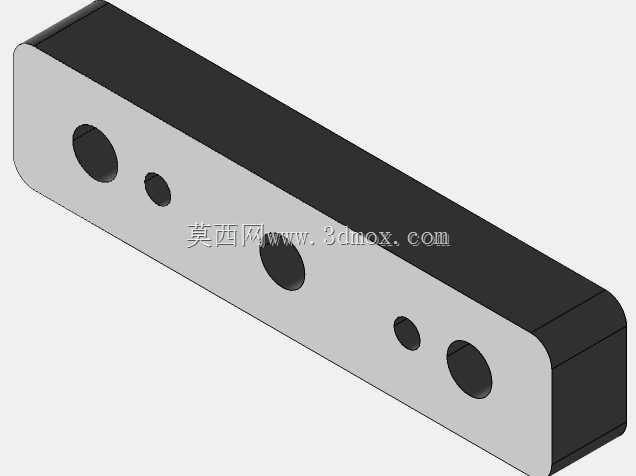

在自动化装配线、激光加工设备以及桌面级3D打印设备的机架搭建环节，经常会遇到两个平行安装面存在预设间距、直接锁附会导致部件贴合偏差的问题，这类场景下间隔块的作用就尤为关键。不同于普通平垫片仅能提供微米级的间隙补偿，这款长条形间隔块可以实现毫米级的固定间距支撑，同时兼顾多位置安装的定位需求。从结构设计逻辑来看，这款间隔块采用了长方圆角的主体外形，两端做R角过渡处理，一方面是为了避免锐边在安装过程中划伤操作人员、刮蹭设备线缆，另一方面也能减少应力集中，在设备运行产生持续振动的工况下，不会因为尖角处的应力累积出现开裂变形。块体上的孔位采用大小孔交替排布的设计，其中大直径孔为螺栓过孔，适配常用的内六角圆柱头螺栓穿装，小直径孔为定位销孔，安装时可以先穿入定位销完成间隔块与安装基面的位置校准，再锁紧螺栓，避免锁附过程中块体出现偏移，保证相邻两个安装面的平行度公差控制在合理范围内。在实际设备装配场景中，这类间隔块常被用在线性导轨的安装基面调整环节——当导轨安装面与机架基准面存在固定高度差时，不需要额外加工整块安装板，只需要在导轨的每个安装锁附点下方垫装对应厚度的间隔块，就能快速将导轨调整到预设安装高度，大幅降低机加工的成本与装配调试的周期。除此之外，在工业机器人末端执行器的连接部位、打印机运动轴的支撑座下方，也能见到这类间隔块的应用，它可以在不改变原有部件安装孔位的前提下，调整部件的相对安装位置，补偿零部件加工带来的尺寸累积误差。从安装边界来看，这款间隔块的厚度为固定值，块体宽度与配套的线性导轨滑块安装面宽度匹配，长度方向覆盖两个相邻的安装孔位，安装时不需要额外扩孔或者修改原有部件的结构，只需要按照孔位对齐后穿装紧固件即可。孔位的中心距严格按照常用标准安装孔距设计，既可以单块使用支撑单个安装点，也可以多块拼接使用覆盖更长的安装面，适配不同长度的安装需求。块体的两个大平面都做了平面度处理，表面粗糙度满足安装贴合要求，锁附后不会出现倾斜、翘曲的问题，能够保证被支撑部件的安装精度。在设计这类间隔块的时候，需要重点考虑几个工程细节：首先是孔位的同轴度，因为间隔块需要同时穿过两个安装面的紧固件，如果孔位同轴度偏差过大，会导致螺栓穿装困难，甚至强行锁附后产生内应力，影响设备的运行精度；其次是块体的厚度公差，因为间隔块的核心作用是保证间距尺寸，如果厚度公差过大，会导致多个支撑点高度不一致，安装后被支撑的部件出现扭曲变形，对于运动类部件来说，还会直接影响运行的平顺性，加剧导轨、滑块这类传动部件的磨损；另外是块体的材质选择，常规工况下采用45号钢做发黑处理即可满足强度与防锈需求，在有轻量化需求的设备上，也可以采用铝合金材质做阳极氧化处理，在保证支撑强度的前提下降低整体重量。在实际选型使用时，需要先确认安装点的螺栓规格，选择对应过孔尺寸的间隔块，同时核对所需的支撑间距，匹配合适厚度的块体，安装前要清理安装基面的毛刺与杂物，保证两个贴合面完全接触，锁紧螺栓时要按照对角线顺序逐步拧紧，避免单侧受力导致块体倾斜。这类间隔块虽然属于小型结构件，但在整套设备的精度保持环节起到非常关键的作用，尤其是在高速运动的自动化设备中，间隔块的加工精度与安装质量，会直接影响设备长期运行的稳定性与重复定位精度，很多设备出现的运行异响、精度漂移问题，追根溯源往往是这类不起眼的支撑零件安装不到位或者加工精度不达标导致的。
