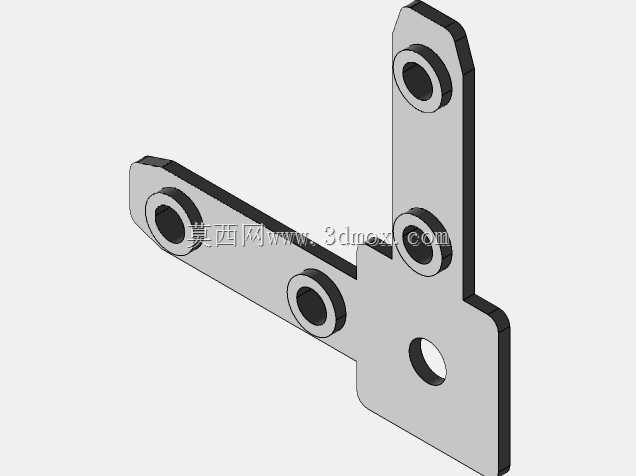

90度直角三通连接固定钣金件

在自动化生产线的型材框架搭建、小型设备的机架拼接、3D打印设备的运动模组固定场景中，这类90度直角结构的三通连接部件是非常常见的紧固件，它的核心作用是实现三个方向的型材或杆件在直角交汇位置的刚性连接，替代传统的角码加螺栓的组合连接方式，减少装配时的零件数量，提升装配效率。从结构设计来看，该零件采用钣金冲压成型工艺，主体为等厚板材弯折加工，两个互相垂直的长臂分别对应两个水平正交方向的杆件安装位，垂直于两臂所在平面的凸耳结构对应第三个方向的安装点位，三个安装位均设计有带翻边的通孔，翻边结构一方面可以提升孔位的接触面积，分散螺栓锁紧时的压应力，避免薄钣金件在锁紧时出现板面凹陷变形，另一方面翻边的导向作用可以让装配时的螺栓更顺畅地穿入孔位，降低装配对位的难度。零件底部的方形凸台上额外设置了一个光孔，这个孔位主要用于安装定位销，在装配时先通过定位销实现零件与安装基面的预定位，再锁紧各方向的连接螺栓，能有效避免装配过程中零件移位导致的安装精度偏差，尤其是在多段型材拼接的长框架结构中，预定位结构可以大幅降低累计装配误差。从安装边界来看，两个正交长臂的长度根据常规20系列、30系列工业铝型材的端面尺寸设计，臂宽与型材槽宽匹配，安装时臂身可以嵌入型材的端面槽内，不会突出型材表面，保证框架外表面的平整性；各安装孔的中心距严格匹配对应型材的安装孔位标准，不需要现场二次打孔即可直接装配，适配市面上主流的欧标、国标工业铝型材的安装尺寸。在功能特性上，该零件的弯折处做了圆角过渡处理，避免冲压加工时的应力集中导致弯折处开裂，同时也消除了尖锐直角带来的装配划伤风险；零件表面做了发黑防锈处理，在常规车间环境下可以避免锈蚀，不需要额外做表面涂装即可直接使用。在实际选型使用时，需要注意该零件的承载能力适配轻载框架场景，比如小型检测设备的机架、桌面级自动化工作站的框架、3D打印机的运动轴支撑等场景，对于重载的大型设备机架，需要搭配加强筋结构或者选用更厚板材的同结构零件。设计这类零件时，首先要确认适配的型材规格，根据型材的端面尺寸、孔位中心距确定零件的各臂长度、孔位坐标，其次要根据承载需求计算板材厚度，避免受力后出现弯折变形，冲压工艺的排样要考虑材料利用率，尽量减少废料产生，弯折处的圆角半径要匹配板材厚度，避免加工时出现开裂，翻边孔的高度要控制在板材厚度的2-3倍，保证翻边处的强度足够承受螺栓锁紧力，不会出现翻边崩裂的问题。在三维建模过程中，这类钣金件需要优先使用钣金模块进行建模，准确设置板材厚度、弯折半径、K因子等参数，保证展开后的下料尺寸准确，减少后续加工的试错成本，各孔位的位置需要添加几何约束，保证孔中心与臂的中心线重合，避免加工后孔位偏差导致无法装配。
