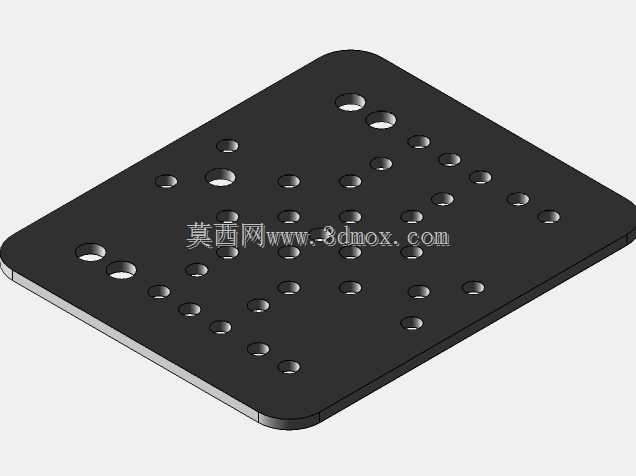

40mm规格开放式轨道龙门安装板

在非标自动化设备搭建、桌面级数控加工平台组装、线性运动模组集成的场景里，这类安装板是承担载荷传递、部件定位的核心基础连接件，区别于封闭式龙门的一体式铸造或焊接结构，开放式轨道配套的龙门板不需要包裹导轨截面，仅通过平面贴合与孔位锁附就能完成和滑动座、执行端部件的刚性连接，在小行程轻载运动场景里的拆装维护效率远高于封闭式结构。从实际使用场景来看，这类40mm规格的安装板常被用在小型激光打标设备的Z轴滑台安装、桌面级3D打印机的龙门横梁固定、小型点胶机的执行端挂载、教学实验用线性运动平台的滑块连接板位置，因为安装面完全开放，后期调整执行部件位置、增减挂载组件时不需要拆解龙门整体结构，只需要松开对应孔位的紧固件就能完成位置微调，适配小批量多品种的实验类设备快速改型需求。从功能特性上看，板体采用圆角矩形的外形设计，四个边角做了圆弧过渡处理，既避免安装操作时锐边划伤操作人员，也能减少设备运行过程中板边和周边线缆、拖链的剐蹭磨损；板面上的孔位采用矩阵式排布结合定位孔组的设计，不同孔径的通孔分别对应导轨滑块锁附、执行部件安装、传感器支架固定、拖链端接等不同功能，不需要额外在板面上二次钻孔攻丝，就能兼容市面上多数同规格的线性导轨滑块安装孔距，同时预留的冗余安装孔位可以适配不同尺寸的执行端挂载，比如小型主轴、激光头、点胶阀、视觉相机支架都能通过对应孔位直接锁附，减少二次加工的工作量。设计思路上，这类安装板优先保证安装平面的平面度公差，因为导轨滑块的运行精度直接和安装面的平面度相关，如果板面存在翘曲，锁附后会导致滑块内部滚道受力不均，轻则增大运行阻力缩短导轨寿命，重则出现滑块卡滞、运动精度超差的问题；孔位的位置度公差控制在±0.02mm范围内，和标准导轨滑块的安装孔位完全匹配，避免出现锁附时强行拉扯滑块导致的导轨平行度超差问题；板体厚度经过载荷校核，在40mm的宽度规格下，能够承受常规桌面级设备10kg以内的挂载载荷，在额定行程内运行时不会出现明显的形变下挠，保证运动端的重复定位精度。从安装边界来看，这款安装板适配宽度40mm规格的开放式线性轨道，板体的宽度方向尺寸和滑块安装面完全匹配，长度方向的孔位覆盖两个标准滑块的安装间距，安装时只需要将板体平放在两个配对滑块的安装面上，对齐孔位后锁附内六角圆柱头螺钉即可完成固定，不需要额外调整安装角度；板体边缘和导轨端面预留了足够的安全间隙，在滑块运行到行程端点时不会和导轨端盖、限位块发生碰撞，板面上的安装孔全部采用通孔设计，螺钉从板体上方穿入锁附到滑块的螺纹孔内，安装操作时不需要在板体下方预留操作空间，适合安装空间紧凑的小型设备使用。实际选型使用时需要注意，这类开放式龙门板仅适用于轻载线性运动场景，不能替代重载龙门的铸钢或焊接式安装板，当挂载载荷超过额定值或者运行加速度过高时，需要更换更厚的板体或者增加加强筋结构来提升刚性；安装前需要清理滑块安装面的毛刺、铝屑等杂物，保证板面和滑块面完全贴合，锁附螺钉时需要按照对角顺序逐步拧紧，避免单侧受力导致板体翘曲影响运行精度；日常维护时只需要定期检查螺钉的锁附力矩，不需要对板体本身做额外的保养，因为板体表面做了氧化发黑处理，具备基础的防锈和耐磨能力，在常规车间环境下长期使用不会出现锈蚀或表面磨损过度的问题。
