带关节轴承端液压执行油缸结构设计

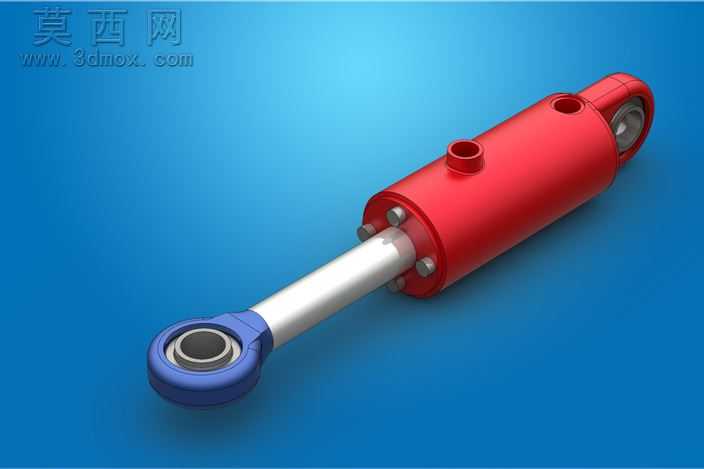

本作品为液压棘轮扳手配套的液压执行油缸三维结构设计，建模过程中严格遵循液压元件的设计规范，从结构合理性、装配可行性、功能实现逻辑多个维度完成全参数化建模。建模阶段首先完成缸筒主体的结构搭建，精准还原缸筒上的进出油口开孔位置、端部法兰的螺栓连接点位，缸筒内壁与活塞的配合尺寸按照液压元件的密封配合公差要求设定，保证后续虚拟装配时的干涉检查能够完全符合实际生产的装配逻辑。活塞杆部分采用阶梯轴结构设计，一端与活塞配合设置密封件安装槽位，另一端集成杆端关节轴承结构，关节轴承的内圈、外圈、防尘密封结构均做了精细化建模，还原了关节轴承可多维度摆动的结构特征，能够适配液压棘轮扳手工作时的角度偏转需求，避免活塞杆承受额外的径向载荷。渲染阶段针对不同部件匹配了对应材质：缸筒主体采用亮红色金属烤漆材质，调整材质的反光度与粗糙度参数还原工业液压件的漆面质感；活塞杆采用抛光镀铬金属材质，设置高反光低粗糙度的材质参数，还原镀铬活塞杆的光亮金属表面效果；杆端关节轴承采用深蓝色工程塑料搭配金属内圈的材质组合，金属内圈设置亚光金属质感，与蓝色外圈形成清晰的视觉区分；端部紧固螺栓采用标准发黑紧固件材质，还原工业螺栓的表面质感。场景布光采用渐变蓝色背景搭配多光源布光方案，主光源从斜上方投射突出油缸的主体轮廓，辅助光源补光弱化部件衔接处的死黑阴影，环境光提升整体画面的通透度，最终渲染图清晰展现了油缸的整体结构与各部件的衔接关系。设计过程中充分考虑液压棘轮扳手的工作工况，油缸的行程参数、推力参数均匹配棘轮扳手的扭矩输出需求，进出油口的位置设置避开了扳手工作时的运动干涉区域，端部的耳环连接结构与杆端关节轴承配合，既保证了油缸安装的便利性，也能够补偿工作过程中的安装误差与角度偏移，整体结构紧凑，密封结构布置合理，能够满足液压工具高压往复工作的使用需求，可直接用于液压棘轮扳手的结构验证、装配教学以及后续的工程出图参考。
