简易集成式液压动力站三维设计

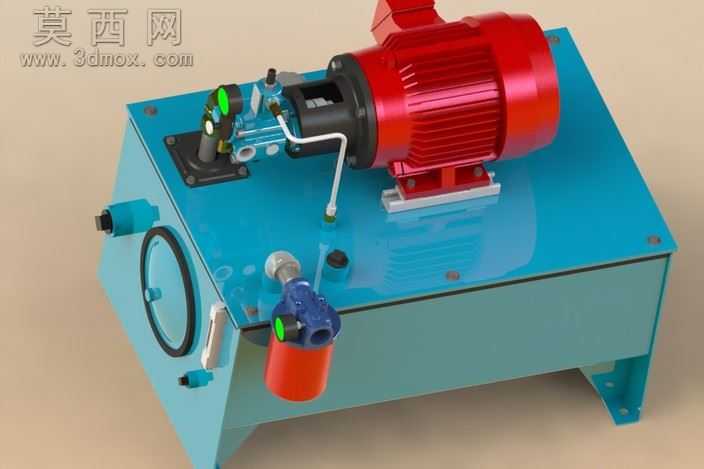

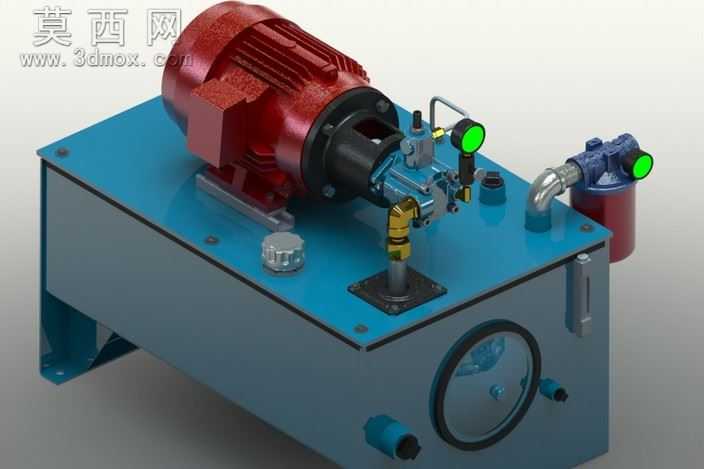

本作品为一款结构紧凑的简易集成式液压站三维设计，建模过程中严格遵循液压动力单元的常规布局逻辑，先完成整体油箱的主体结构搭建，采用钢板焊接式矩形油箱作为承载基体，建模时预留了电机泵组安装位、油路接口、液位计安装槽、空气滤清器安装孔以及支脚安装位，保证油箱既具备储油、散热、沉淀杂质的基础功能，又能作为所有元件的安装承载平台。在元件建模阶段，依次完成了驱动电机、液压泵、控制阀组、压力表、回油过滤器、油路管件、空气滤清器、液位计、放油阀等核心元件的建模：驱动电机采用标准卧式安装电机的结构特征，还原了散热筋、接线盒、输出端法兰的细节；液压泵与电机通过钟形罩同轴连接，建模时保证了安装同轴度的结构合理性；控制阀组集成了压力调节阀、单向阀等基础阀件，搭配带绿色护圈的压力表直观显示系统压力；回油过滤器采用顶置安装结构，搭配带绿色标识的压差发讯器，还原了真实过滤器的结构特征；油路管件采用硬管加弯头的布局，还原了真实布管的走向逻辑，避免管路干涉。渲染阶段为不同元件赋予了贴合实际工业产品的材质：油箱主体采用哑光灰蓝色金属漆材质，还原工业油箱的涂装质感；驱动电机采用哑光酒红色工业电机涂装材质，表面做细微的粗糙质感处理，模拟真实电机的漆面效果；液压泵、阀块、管件采用金属镀锌或发黑的金属材质，压力表表盘采用透明玻璃加白色刻度盘的材质，过滤器罐体采用红色涂装搭配蓝色上盖的材质，空气滤清器采用银色金属加灰色顶盖的材质，液位计采用透明玻璃加黑色边框的材质，整体渲染效果真实还原工业液压站的视觉特征。设计思路上主打简易实用的定位，没有冗余的复杂结构，所有元件布局紧凑合理，将动力元件、控制元件、辅助元件全部集成在油箱顶面，大幅缩小整体占地面积，适合小流量、低压的简易液压系统使用场景，结构清晰明了，各部件的安装位置、连接关系都符合液压系统的设计规范，既可以作为液压教学的演示模型，也可以作为小型液压设备动力单元的设计参考，建模过程中对每个安装接口的尺寸做了合理匹配，保证虚拟装配下无干涉、无错位，完整还原了小型液压站从油箱到各个外接端口的完整结构。
