双轴平板牵引货运拖车车架结构

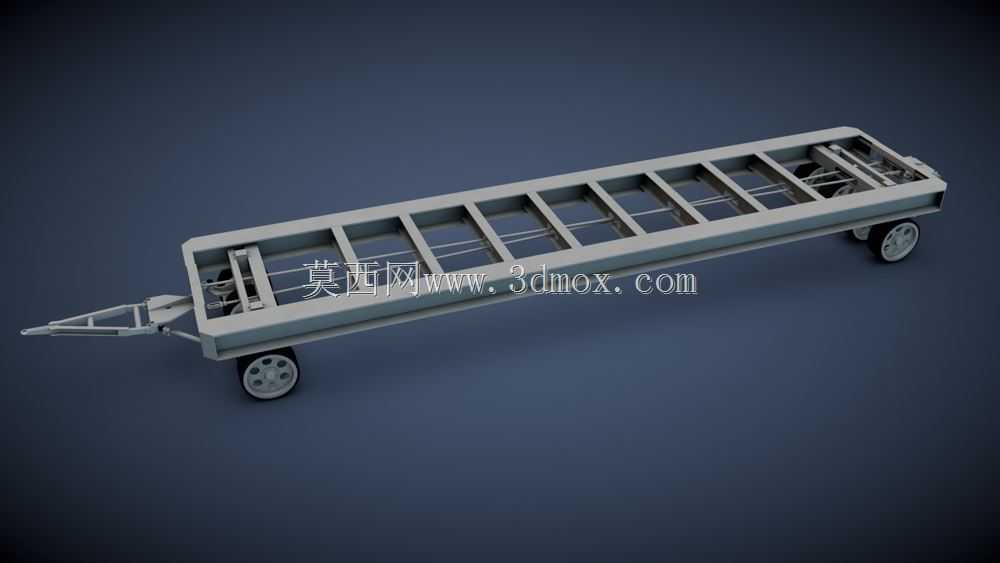

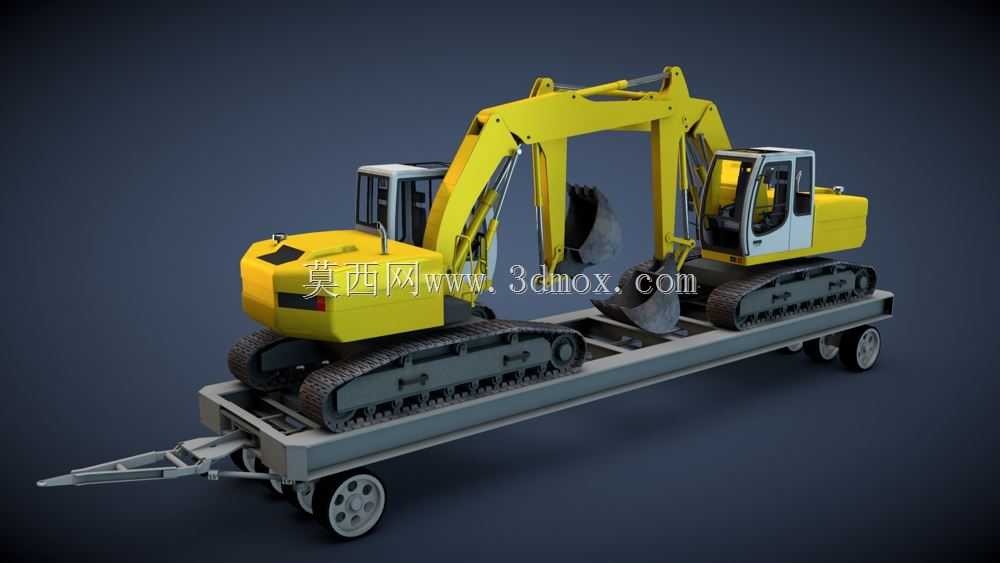

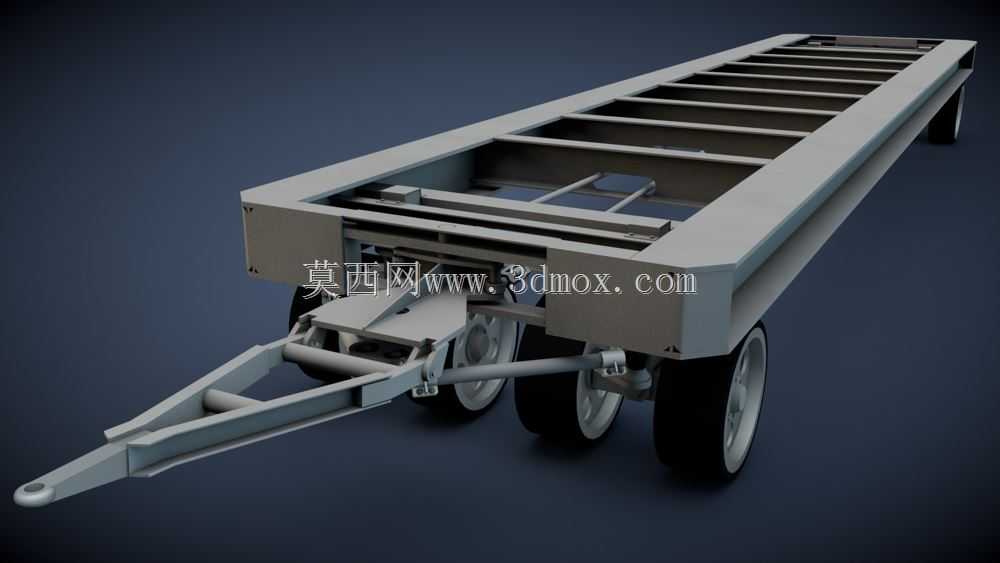

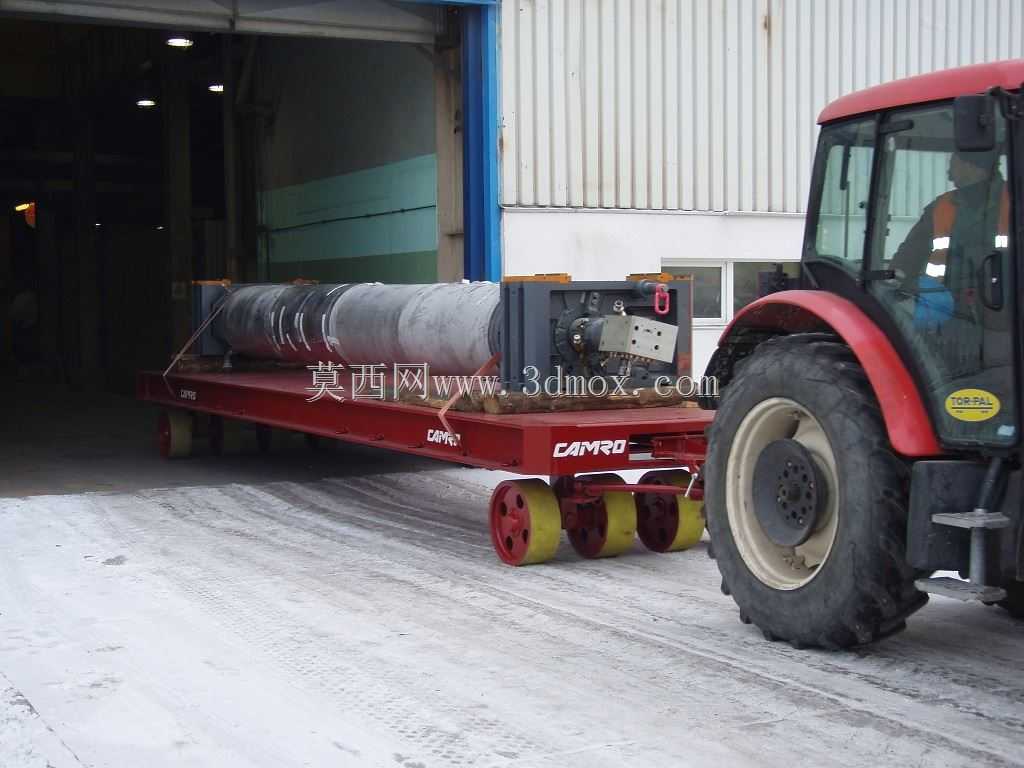

这款平板牵引拖车的车架结构，主要面向厂区内部物料周转、短途场站货物转运、小型设备转场搬运这类场景设计，区别于公路重载货运挂车，它的使用场景集中在硬化铺装的厂区、物流园、农场内部道路，不需要满足公路货运的严苛公告标准，但对结构可靠性、牵引适配性、装载通用性有明确的工程要求。从结构设计逻辑来看，整个车架采用边梁式主承载框架，两根纵向主槽钢作为核心承力构件，沿车架全长布置，横向通过等间距的横梁焊接连接，横梁之间预留了足够的安装空间，既可以后续铺设花纹钢板作为完整载货平面，也可以直接固定集装箱角件、设备安装支座、货物捆绑锚点，适配不同类型的装载需求。牵引端采用三角式牵引架结构，牵引臂从车架前端下探，通过铰接式牵引连接座与牵引车尾部的牵引钩对接，这种结构能在转向时允许车架与牵引车之间形成足够的转角，适配厂区内狭窄通道的转弯需求，同时牵引架与主车架的连接位置做了加强斜撑焊接，避免起步、制动时的冲击力造成连接部位开裂。行走部分采用双轴四轮布局，每根车轴通过悬挂支座固定在车架纵梁下方，双轴设计相比单轴结构能更好地分散载荷，避免单轮载荷过大造成厂区路面损伤，同时也能在单轮出现爆胎等故障时保持车架基本平衡，防止所载货物倾翻，轮距的设定匹配常见厂区道路的通行宽度，不会因为过宽影响通道通行能力。设计过程中首先明确了装载边界，车架的有效载货平面长度适配常规工业托盘的摆放需求，宽度满足两个标准托盘并排摆放的尺寸要求，车架上平面的离地高度控制在合理范围，既保证行走部分有足够的跳动空间，也能降低装卸货时的抬升高度，减少人工搬运的劳动强度。主纵梁的截面选型经过载荷校核，在额定满载工况下，纵梁的最大挠度控制在允许范围内，不会因为长期承载出现永久性变形，横梁的间距设置避开了后续安装刹车管路、线束的位置，同时也为后期加装侧护栏、后保险杠、尾灯支架预留了安装孔位，不需要在成型车架上额外钻孔破坏主结构。牵引连接部位的铰接点做了耐磨衬套的安装位设计，长期使用磨损后可以快速更换衬套，不需要整体更换牵引架，降低维护成本。车架的尾部预留了拖车钩安装位，必要时可以实现多台拖车串联拖行，适配大批次物料的转运需求，车架两侧的纵梁上预留了捆绑环的安装位置，装载不规则货物时可以快速固定绑带，避免运输过程中货物移位。不同于公路挂车的复杂气刹结构，这款拖车的制动系统适配厂区低速行驶的需求，采用惯性制动结构，当牵引车减速时，牵引架的惯性作用力会触发制动机构，实现拖车的同步减速，不需要额外连接气路或油路，适配不同类型的牵引车辆，不管是叉车、小型拖拉机还是场内专用牵引车，都能直接对接使用，不需要额外改装牵引接口。整个车架的焊接工艺采用满焊连接，所有受力节点都做了焊角加强，焊接后做应力释放处理，避免长期交变载荷下出现焊缝开裂的问题，车架的整体外形尺寸控制在厂区内部通行的限界要求内，高度方向不会遮挡牵引车驾驶员的后方视线，宽度方向不会超出厂区道路的常规通行宽度，转弯半径经过校核，在90度直角转弯时不会出现内侧车轮蹭路沿的问题。在实际使用中，这类拖车可以根据需求加装不同的上装，比如加装栏板用来装载散料，加装爬梯用来转运小型工程机械，加装减震支座用来转运精密设备，基础车架的模块化设计给后续功能拓展留足了空间，不需要重新设计主承载结构就能适配多种使用需求。
